单片机创意小制作，GPS记录器DIY

全球定位系统，小名GPS，大家一定不陌生，对于我们来说，它只有一个功能——定位，说白了，就是它能告诉我们现在所处的经纬度。

虽然功能简单，可由此衍生出来的应用可就不少了，比如车载导航仪，不光能告诉我们现在在哪，还能告诉我们怎么去想去的地方;又如某个车队要了解车辆的位置，那就给每个车子装个GPS和无线收发设备，实时了解车辆信息。

图12.1 GPS 记录器的显示界面

除此之外，还有些另类的应用：比如 GPS授时，所谓授时，就是告诉我们现在几点钟了。虽然这有点大材小用的意思，不过这时间是相当准确的，可以精确到毫秒级，可以作为许多应用的标准时钟。再有就是今天我们要DIY的这个“GPS 记录器”(见图12.1)了，简单来说，就是把我们所经过的位置记录下来的装置。有人要问了，这有什么用呢?假如有驴友旅行过程中发现一段非常漂亮的路径，路上湖光山色，风景秀丽，他就可以利用这个装置将路径记录下来和朋友们分享;假如探险家外出探险，也可以利用这个装置将路径记录下来，探险结束后按原路安全返回。这，就是路径回溯功能。

接下来让我们了解一下必备的基础知识。

GPS原理简介

GPS应用已经非常普及，现在很多手机都集成了GPS导航的功能，但是光有导航仪或者是GPS接收器是不行的，它还得有天上挂着的24颗卫星作为信号的来源。这24颗卫星就像草莓外面的籽一样均匀地分布在地球上空，基本上在全球任意地方都能接收到GPS卫星的信号。接收器根据卫星发送的含有报文的信号来计算处于哪个位置。除此之外，我们不能将卫星发射上去之后就不管了，所以，地球上还有地面中心对这些卫星进行监控和数据修正。所以，完整的GPS系统包括 GPS卫星、用户接收端、地面监控中心。

图12.2 解析流程

GPS 接收端与通信协议

上面讲的GPS系统包含3部分，但是我们平时能接触到的只有接收端。别看现在市面上各种牌子的导航仪和接收器数不胜数，但上面用的GPS接收处理的芯片，全球就只有几家公司有能力设计。其中，SiRF的芯片占据了民用市场七八成的份额，而目前用的比较多的是2004年发布的SiRFstar III，也就是所谓的“第3代”芯片。

接下来就是让其他产品能“听懂”从GPS芯片发出的数据是什么意思了，这时就需要有个通信协议。目前大部分GPS模块采用的是NMEA0138协议。这个协议涵盖了许多方面，GPS只是用到其中的一部分。

NMEA 协议简介

NMEA 是由美国全国海洋电子协会(The National Marine Electronics Association)制定的一套通信协议，是目前GPS最常见的通信协议。

以笔者的这个GPS 模块为例，它将接收到的GPS卫星信号解码之后，通过串口以NMEA格式输出，而用到的语句只有4个：$GPGGA、$GPGSA、$GPGSV、$GPRMC，其中美元符号($)代表前缀，表示语句开始;GP 代表对象，代表用在 GPS 上;后面的GGA、GSA、GSV、RMC等是语句类型;每条语句的各个数据字段用半角逗号(,)分开;结尾为*XX，XX 是整个语句的校验和，以检验收到的语句是否正确，代表回车和换行，表示该条语句结束。

我们所要做的就是将其接收下来，解析出我们要的数据，再进行下一步的应用。

数据解析和保存

有了从模块那里收到的数据，接下来就是解析出里面有用的数据了。图12.2所示为简单的解析流程。

由于使用的是单片机，所以最简单的保存数据的方案便是使用SPI接口的Flash。另外由于NMEA语句是为了便于传输，采用字符形式，所以“身材”比较大，基本上每次的数据量在300～500字节，由于Flash容量限制，不能将原始的NMEA 语句直接保存，所以我们自己定义了一个存储格式，将其中有用的数据摘出来以二进制的格式保存，这样每次的数据顺利地缩小了。在实际应用中，每个点的数据只需要32字节。

如何浏览路径

说到这里，就必须请出神器——Google Earth了。这是谷歌出的一款可以看卫星图的软件，可惜的是目前的6.0 版还不能直接支持 NMEA 协议。不过 Google Earth 支持另外一种语言，那就是KML。其全称是Keyhole Markup Language，基于XML，同样，它包含了很多复杂和高级的内容，在此不再赘述，我们只需要用到其中一部分——在Google Earth 中画路径。

Path from GPS Logger V2

Path Name

这个KML文件被Google Earth读取后会生成：

简单来说，它告诉Google Earth，生成一个文档，名字为Path from GPS Logger V2，其中有一个路径，名字叫Path Name，路径的是“连线”的模式，颜色为黄色(ff00ffff)，线宽5像素，而具体经纬度信息则包含在标签中，继而Google Earth会根据其中的经纬度信息绘制出一条折线。

所以，只要将之前保存的每个点的数据，依次填充到标签中，则生成的KML被Google Earth读取之后显示的就是我们记录的路径。

至此，我们自制记录器所需要了解的背景都全部知道了，接下来便是制作的过程了。

主要功能目标

直接显示当前日期和时间、经纬度、海拔、速度、方向等信息，显示卫星信号强度、卫星数目、分布情况等。

将位置信息记录到存储器中，并显示当前空间使用情况。板载的Flash可用保存50994个记录点，按每秒一次计，可连续记录14小时。当空间满了之后，可以将数据转存至TF卡之后重新记录。可实时浏览存储器中的数据，也可将存储器中的记录导出，或者转换成 Google Earth可以识别的KML格式。

图12.3 GPS 记录器的模块框图

GPS 记录器的设计

GPS记录器的模块框图如图12.3所示。数据通信方面，GPS模块通过串口与MCU通信，TF卡和SPI Flash则分别挂载在两个硬件SPI上，LCD通过并行方式与MCU连接。供电方面，采用锂电池(自带过充过放保护电路)供电，由于GPS内置了LDO(低压差线性稳压器)，所以直接与电池连接;另外一路则经3.3V LDO输出给MCU、LCD、Flash和TF卡供电;同时，用STM32自带的ADC模数转换测出锂电池的电压，以此估算剩余电池电量。图12.4为根据框图设计出的PCB原理图。

图12.4 GPS 记录器的PCB 原理图

绘制 PCB

根据液晶显示屏的尺寸，确定了主控板的大小。元器件不多，所以PCB尺寸只有显示屏的1/2左右。制作完成的PCB图与实物如图12.5所示。

表12.1 制作所需原材料和元器件

图12.5 制作完成的PCB图与实物

图12.6 焊接完元器件的PCB

图12.7 GPS 模块通过支架来安装，电池也加以更换

焊接元器件和PCB调试

笔者的习惯是焊接完一部分立刻检测该部分是否能正常工作，这样可以尽早发现问题并快速判断出问题源。

在焊接之前，目测一下板子是否有断路或短路的情况，然后用万用表测量电源正负极之间是否短路。

首先焊接电源部分，将USB座、LDO稳压管和充电芯片及阻容元件焊上，然后供电，测量输出是否为3.3V，有条件的话，还可以接在示波器上看看输出的电压是否纯净。

在LDO输出和整版的供电之间，笔者增加了一个0Ω的电阻，这个电阻可作为跳线使用，断开后可以检测芯片部分是否有短路等情况，调试完成后可直接短接导通。

电源部分完成后，接下来焊接单片机和外围的晶体振荡器、复位电路，组成最小系统。要判断单片机是否能运行起来，可以将板上的两个LED也装上，然后编写一个测试程序，循环点亮和熄灭，如果成功，则表明单片机基本正常。

最后焊接Flash芯片、TF卡座、按键等。

至此，原来的空PCB已经比较像一块电路板了，如图12.6所示。

一般来说，使用陶瓷天线的GPS模块需要尽量使天线面向天空，这样才能尽可能地接收信号，所以安装GPS模块的时候设计了一个支架，使得模块天线与接收器成45°角，平时手持的时候刚好面向天空，即使平放或立着放都能部分面向天空，如图12.7所示。另外，还为模块换了一个备用电池。

全部元件组装完成后的样子如图12.8所示。装上电池和后盖，如图12.9所示，硬件装配至此就完成了。

软件设计思路与调试

由于功能简单，软件不需要复杂的结构，流程如图12.10所示。开机初始化完成后，系统便进入无限主循环中，循环检查GPS是否接收完毕，是否有按键按下。

图12.8 全部元器件组装完毕的样子

图12.9 装上电池和后盖

GPS接收和解析使用了中断，当接收完成后，设置标志位，主循环检测到数据接收完成，便将数据显示在LCD上，如果设置需要记录，则再记录到SPI Flash中。

如果“菜单”按键被按下，则转到菜单函数;如果“显示模式”按键被按下，则切换显示模式;如果“记录”按键被按下，则切换是否记录到SPI Flash中。

图12.10 软件流程框图

操作方式和界面

记录器上部有4个按钮，用途分别为“菜单/退出”、“上一个/显示模式”、“下一个/记录模式”、“确定”。

常规显示时屏幕分为3个区域，顶部显示电池电量、卫星信息、时间等，中间用大字体显示当前经纬度，下半屏则根据显示模式分别显示卫星信息、速度航向和记录信息3种模式。按“显示模式”按键可以在3种模式中循环切换，如图12.11所示。

图12.11 显示屏下半部具备3种显示模式

图12.12 将数据存储到 TF 卡中

按“记录模式”键可以切换记录开始和停止模式。按“菜单”键可进入功能菜单。选择“菜单→转储→TF卡(KML)”可将存储器中的数据以KML文件的格式转存到TF卡中，如图12.12所示。选择“菜单→转储→TF卡(转储)”可将存储器中的数据以原始二进制格式存到TF卡中。

转储之后，在TF卡的GPS目录中就会有已经生成好的KML 文件，如果装了 Google Earth，就会出现如图12.13所示的图标。

图12.13 存储在TF卡中的KML文件

直接双击之后会自动打开 Google Earth，黄色的连线就是我们记录下的路径，如图12.14所示。

图12.14 GPS记录器记录下的路径可在 Google Earth 中显示

选择“菜单→浏览记录”可以实时浏览存储器中记录的路径和记录点的信息，并能直观地了解存储器空间使用情况，如图12.15所示。选择“菜单→擦除空间”，可将数据擦除，继续记录，如图12.16所示。

后记

其实市场上早已有产品化的GPS记录器，而且成本更低、功能更强，但是DIY的乐趣在于更深地了解其中的原理，以及发挥自己的想象力，根据自己的需要定制。比如，还是这套硬件，通过修改软件，还能实现GPS测面积的功能。

图12.15 实时浏览存储器中记录的路径和记录点的信息

图12.16 擦除记录

单片机小制作，七彩“魔法瓶”

一看题图，你可能会想，不就是一个普通的玻璃瓶吗?但是这个瓶子的功能却不简单，瓶子会感知周围光线的强度而改变内部的LED流动花式。当你的手背着光源的位置向前靠近时，口里再喃喃几句“魔法咒语”，神奇的现象出现了，本来的花式突然改变了，时而变蓝，时而变红。当你的手继续靠近时，然后可以关灯，这时瓶子闪烁得更加耀眼，更加激烈了，哇，太神奇了，竟然可以“隔空控制”!如果将此作品放在家里客厅或宿舍，一定会吸引很多客人或同学的眼球，而且可以活跃气氛。

“七彩魔法瓶”的奥秘是运用光敏电阻探测出周围光线的强弱，再根据光度由强到弱分成8个区间，每个区间都有一种不同的LED流动花式，第一个区间(也即是光照最强时)“魔瓶”不断显示红、绿、蓝的颜色;第二到第四个区间分别是显示由红色、绿色和蓝色的3种不同颜色的不同显示主题，不同的颜色能改变人的心情，因此随着主题的改变，心情也改变了;第五个区间(光照较暗时)瓶子会逐渐变化出类似彩虹的七彩颜色，因为红、绿、蓝三原色进行不同的组合就会得到不同的颜色;第六个区间是我们熟悉的流水灯，先由前排逐个流动，然后后排逐个流动;第七个区间是我最喜欢的，先逐渐显示单数和双数排的LED灯，同时，在瓶子内部的黄色和绿色草帽高亮LED灯交替亮起，发射出的光线经过洞洞板和玻璃瓶透射出来，显得特别好看;最后一个区间是光照最暗的时候，内部的高亮LED都亮起，同时左右排的LED灯交替亮，之后全部闪烁，达到最激烈的程度。相信在场观众的心情此时会达到高潮，很有创意吧，下面让我们一起来制作!

电路原理

所需器件列表：

◆ 20脚的STC12C2052AD单片机1个(或者选用同类有AD功能的单片机)

◆红、绿、蓝贴片LED各4个

◆绿色和黄色的高亮草帽LED各1个

◆ 470Ω贴片电阻6个

◆ 1kΩ贴片电阻2个

◆ 10kΩ贴片电阻1个

◆光敏电阻1个

◆ 7.5cm×7cm的玻纤洞洞板1块(玻纤板透光效果好)

◆排针若干

◆瓶口大小合适的空玻璃瓶子1个

01 用裁刀把7.5cm×7cm的玻纤洞洞板裁成3块的2.5cm×7cm大小的形状，玻纤板有一种半透明感，能把内部的光更好地透射出来，显示的效果更加美观。当然，如果材料有限也可以用其他的洞洞板，只不过效果没那么酷罢了。

02 然后在其中的一块洞洞板背面分别焊接上贴片LED和470Ω的贴片电阻，此作品要求越小越好，因此元器件都选用了贴片封装以减小体积，LED从左往右的排列为红、绿、蓝、红、绿、蓝(对应单片机的P3.0～P3.5引脚)。为了显示出七彩的效果，一定要按照红、绿、蓝的排列顺序，这三原色能组合出多种不同的颜色。注意要在中间间隔两个焊盘的位置，因为这块板子是放在左边的位置，也就是单片机P3组引脚的一边，为了更好地方便后面的对应焊接，中间跳过晶体振荡器引脚部分而焊接，焊接完成后如图所示。

03 在另一块板子，如图所示，连续焊接上贴片LED和470Ω的贴片电阻，此处6个LED灯对应P1.2～P1.7引脚，LED灯按照电路图所示的蓝、绿、红、蓝、绿、红的顺序排列。注意上面两块板子要对应好单片机的引脚位置。

04 分别剪出10针和7针的排针，并且用钳子把其弯曲成120°，如图所示，然后分别焊接在上面两块板子上，10针的对应电路图的左边，7针的对应电路图的右边。注意，要对应好LED灯位置，多出来的排针用于电源之间的连接。

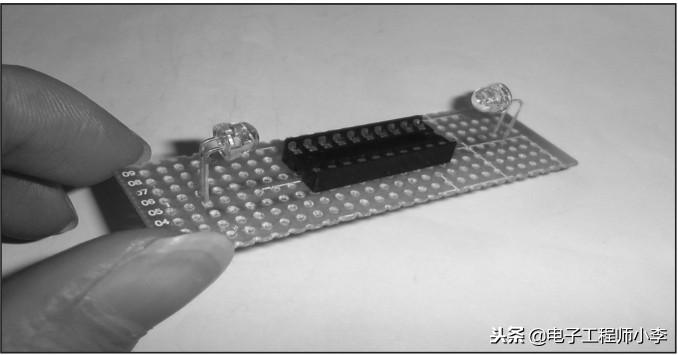

05 在剩下的一块板子上焊接20脚的IC插座，然后把黄、绿两个高亮草帽LED灯的顶部弯曲成90°，如图所示，分别摆放在两端位置，黄、绿两个LED灯的顺序根据个人喜好摆放。

06 在背面焊接上光敏电阻的10kΩ贴片上拉电阻和两个高亮LED的1kΩ限流电阻，焊接完成后如图所示。

07 把左边部分的板子引出的排针对应好单片机的左边引脚位置，一一对应，注意板子背面朝外，大约弯曲成60°，然后用焊锡焊接固定好。

08 再把另一边的板子也按照上一步骤焊接上，也要注意排针对应好单片机的引脚位置，并且把光敏电阻从左边板子穿插进电路板内部，把光敏电阻的两端分别连接在单片机P1.0口和电源负极，这部分完成后如图所示。于是，一个由洞洞板组成的小型“金字塔”就制作完成了。

09 用一条大约1m长的两排排线把电源正、负极引出来，如图所示。你也可以多加两条排线把单片机的两个数据口引出来，方便程序的更新，由于我之前已经调试好了程序，因此在这里没有把数据线引出来。

10 接上电源，用手电筒在较暗的地方不断靠近光敏电阻，看看LED灯的花式显示结果是否如自己编写的程序一致，如图所示。

11 调试好程序后，就可以把它放进一个空玻璃瓶子里了，在底面板子的两端边上粘贴上双面胶，然后用镊子轻轻放进瓶子内部，在适合的位置上粘上去固定好，作品就可以宣布完成了，如图所示。电子爱好者也要加强环保意识，尽量利用废弃的物品来完成我们的电子制作，减少垃圾量，做到以废变新，这是一个不错的主意吧!而且LED灯发出的光在玻璃瓶的内壁折射又反射，显示出来的效果会比想象中要好多了!

12 插上电源，把“魔法瓶”放进较暗的地方，立即会显示出更加灿烂的炫彩闪耀效果，你一定会喜欢的。

程序部分说明

本作品最主要的部分是利用STC单片机内部的A/D转换功能，读取光敏电阻的阻值变化，进而控制LED灯的流动花式。STC12C2052AD内部置有8位AD转换功能，读取到的数为0～255的数值，然后把读到的数值分为几个范围区间，每个区间分别显示不同的LED流动花式。这里要注意的是，编写不同范围程序时，不能直接写成如“if(4040)&&(m<=60))”。
