单片机实例分享，自制电感和电容测量仪

电子爱好者进行制作时经常需要绕制电感，而一般的数字万用表通常又没有电感测量挡，所以无法测量绕好的电感的电感量。本文介绍一种用单片机制作的电感和电容测量仪(见图23.1)，可以有效地解决这一问题。

测量原理

本测量仪采用谐振法测量电感和电容，其方法是用谐振回路的谐振特性来进行测量，其测量原理可用如图23.2所示的电路进行说明。

图23.1 电感和电容测量仪

测量电感Lx时，配用标准电容C1，用Lx和C1组成谐振回路，测量出回路的谐振频率f即可计算出Lx的电感量;测量电容Cx时，配用标准电感L1，用L1和Cx组成谐振回路，测量出回路的谐振频率f即可计算出Cx的电容量。

上述测量方法也有一个缺陷：当Lx或Cx很小时，谐振频率f会很大，测量比较困难，为此我们可以采用如图23.2所示的改进型电路，分别用L1和C1作“垫底”，降低了测量时的谐振频率。

假设由 L1和C1 组成的谐振回路谐振频率为f1，测量Lx时，Lx和L1串联，测得(L1+Lx)和C1组成的谐振回路谐振频率为f2，则根据下式可计算出Lx的电感量：

Lx=[(f1/f2)2-1]L1

测量Cx时，Cx和C1并联，测得L1和(C1+Cx)组成的谐振回路谐振频率为f2，则可根据下式可计算出Cx的电容量：

Cx=[(f1/f2)2-1]C1

硬件电路

测量仪电路如图23.2所示。电路由LC振荡电路、单片机电路、显示电路等部分组成。

CD4069是6非门CMOS集成电路，其中非门F1、F2和C2、R1、R2等组成两级放大电路。第一级放大电路中，R2是负反馈偏置电阻，将F1输出端的直流电位钳制在VCC/2，使F1工作在线性放大区域。第二级放大电路没有加反馈电阻，直接用第一级放大电路输出的直流电压作偏置电压，以提高放大器的增益。放大电路通过正反馈回路R3、C3与L1、C1谐振电路一起组成正弦波振荡电路，非门F3用于信号整形，把F2输出的正弦波转换成矩形波输入到单片机ATmega8的T1脚，由单片机进行脉冲计数，从而测出LC回路的谐振频率。通过单片机对数据进行计算处理后，由LCD1602液晶屏显示测量结果。

图23.2 测量仪电路原理图

S1为测量转换开关，当S1转向L时测量电感，转向C时测量电容。S2是归0按钮。

LCD1602采用4线制传递数据，只使用了数据端口D4～D7。

当开关S1在电容挡但没有测量电容Cx，或在电感挡并且用短路线代替Lx时，电路的振荡频率约为503kHz，我们把这个频率称为基准频率。测试电容或电感时，被测试元件的电容量或电感量越大，对应的振荡频率越低。当被测电容的电容量为10μF(或电感的电感量为1H)时，对应的振荡频率约为5.03kHz。

电阻R5的阻值控制LCD1602液晶屏的对比度，R5阻值越小，液晶屏对比度越大。LED和LED+是液晶屏背光发光二极管的供电端口。

程序设计

测量仪的电路比较简单，而功能的实现更重要地依赖于程序的设计。程序的设计和优化需要花费更多的精力。

程序由频率测量、测试数据的计算处理、LCD1602液晶屏驱动显示三大部分组成。频率测量部分用定时器T/C1作脉冲计数，定时器T/C2产生测量脉冲频率的闸门时间。这里闸门时间选择0.5s，定时器T/C1累计的脉冲数乘以2即得脉冲频率。闸门时间选择0.5s是为了提高LCD1602显示数据刷新速度，如果闸门时间选1s，则刷新速度偏慢。

测试数据的计算处理部分主要利用前面给的两个公式计算出测量结果，并经过数据预处理后，输出到显示电路显示读数。

LCD1602的数据传输采用4线制，8位数据分两次传送，先传高4位，后传低4位，因为传递的数据量不大，所以你感觉不到4线制速度传输和8线制有什么区别。

安装调试

制作所需元器件的清单见表23.1。

C1、L1要选用精度比较高的元件，有条件的可用万能电桥进行筛选。L1如买不到成品电感也可自制，磁芯用Φ8×10的工字磁芯，用Φ0.42的漆包线绕55.5圈。

安装前先将程序的目标文件写入单片机ATmega8L，熔丝位的设置如图23.3所示。

图23.3 熔丝位的设置

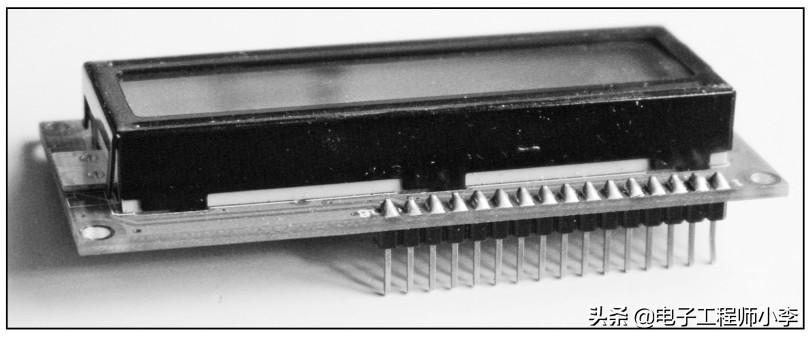

电路板的装配图如图23.4所示。LCD1602的接口排座焊接在电路板上，排针焊接在LCD1602模块上如图23.5所示。

表23.1 元器件清单

图23.4 电路板装配图

安装完成后，用一根USB线将电源接口连到电脑USB插座上，接通测量仪的电源，将S1置于电容挡，测量端不接电容，这时LCD1602第二行显示的是基准频率f1，如图23.6所示。基准频率如果超出503kHz±5kHz的范围，说明L1、C1中有元件误差较大，需进行相应的调整。如果L1是自绕的，出现误差的可能性相对较大，可适当增减其圈数，直至满足要求。

接通电源后，以电容挡为例，虽然我们在测试端并没有接任何电容，但LCD1602第一行显示的电容量读数并不为零，如图23.6所示，我们称其为初始值，这是由基准频率略有漂移造成的。这时如果测量小容量的电容，误差就比较大，当初始值后有“-”号时，测量值是实际值减去了初始值，即读数比实际容量小了。反之，测量值是实际值加上了初始值，即读数比实际容量大了。

对于上述问题，我在程序中也作了考虑，只要在不接测试电容的情况下按一下S2就可以归0了，其实质就是基准频率作了修正，并把修正结果存入EEPROM，掉电后不会丢失。归0后的显示数据如图23.7所示。

电容挡归0后，电感挡就不需要归0了，因为电容挡归0就相当于在电感挡测试端接了一个短路线，等同于电感挡归0(在S1置于电感挡，S2归0时其测试端必须接短路线)，分析一下电路就明白了。

图23.5 排针的焊接

如果使用中发现测量误差较大，可通过程序进行修正，具体做法如下：找一个精度高的1000pF电容进行测量，假设读数为950pF，则计算1000/950≈1.05，我们将其称为修正系数，将计算公式Cx=[(f1/f2)2-1]C1改为Cx=[(f1/f2)2-1]C1×1.05，用这个公式计算就能减小测量误差了。为了简化程序中的计算，我采取把程序中的语句“unsigned int C1=1000”改为“unsigned int C1=1050”的方法，效果是一样的。

再找一个精度高的100μH电感进行测量，假设读数为94，则计算100/94≈1.06，把程序中的语句“unsigned char L1=100”改为“unsigned char L1=106”，同样也能减小测量误差。

把重新编译好的目标文件烧写到ATmega8L，再进行测量，精度就提高了。

用本测试仪测量电容的实例如图23.8所示(测量对象分别为240pF云母电容和0.47μF安规电容)，测量电感的实例如图23.9所示(测量对象分别为10μH电感和电子节能灯的电感线圈)。

当测量值超过量程时，读数显示“OVE”，测电感时电感测试端不接电感(相当于电感量为无穷大)，读数也显示“OVE”。

图23.6 基准频率的测量结果

图23.7 按S2归0后的显示数据

使用这个电感和电容测量仪时有一个问题需要注意，即电感或电容的参数会受测试频率的影响。例如，具有磁芯的电感，由于受磁芯的频率特性影响，不同的测试频率，其结果可能有所不同，用这个测量仪测的数据和用信号源频率为1000Hz的万能电桥测的数据可能会不一致。笔者认为，用更接近实际工作频率的测试频率可以得到比较符合实际的测试结果。由于本测试仪工作频率比较高，不适合测量电解电容器。笔者测量一个10μF的电解电容器，对应测试频率为6.5kHz，读数为6.26μF，误差很大。

图23.8 电容的测量结果

图23.9 电感的测量结果

比较常用的单片机系列

MCS-51系列及与之兼容的80C51系列单片机

在我国使用最多的是Intel公司的MCS-51系列单片机。MCS-51系列单片机虽然是8位单片机，但它品种齐全、兼容性强、性价比高，且软硬件应用设计资料丰富，已为广大工程技术人员所熟悉，因此在我国得到了广泛的应用。

MCS是Intel公司的注册商标。凡Intel公司生产的以8051为核心单元的其他派生单片机都可以称为MCS-51系列，有时简称为51系列。MCS-51系列单片机包括8031、8051、87513个基本型和对应的低功耗型80C31、80C51、87C51。

MCS-51系列及80C51单片机有多种品种。它们的引脚及指令系统相互兼容，主要在内部结构上有所区别。最常用的51系列单片机是8051和AT89C51(如图1-2所示)等。

AT89C51具有片内E2PROM，是真正的单片机，由于不需要外接EPROM，所以应用非常普遍。8031、8051片内没有EPROM，但它价格很低，软硬件系统开发成熟，所以应用也非常广泛。目前51系列的产品大多是8031、8051和AT89C51等。

除了Intel公司，还有Atmel、Winbond、Philips、TEMIC、ISSI和LG等公司都生产兼容80C51的产品。

宏晶公司生产的STC89C5lRC单片机为低电压、高性能的CMOS 8 位单片机，片内含2Kbyte的可反复擦写的只读程序存储器(PEROM)和128byte的随机存取数据存储器(RAM)，工作电压为2.7V～6V，还含有2个16位的定时器，6 个内部中断源，可编程的串口 UART，兼容标准 MCS-51 指令系统。片内置有通用 8 位中央处理器和Flash存储单元，封装只有40针，体积比较小，工作温度为-40℃～+85℃。

STC89C5lRC单片机可以利用STC-ISP软件方便地实现在线烧写程序。本书使用的实验开发板采用的就是STC89C5lRC单片机。

TI公司的超低功耗Flash型MSP430系列单片机

有业界最佳“绿色微控制器(Green MCUs)”称号的 TI 公司的 MSP430 Flash 系列单片机，是目前业界所有内部集成闪速存储器(Flash ROM)产品中功耗最低的，消耗功率仅为其他闪速微控制器(Flash MCUs)的 1/5。在 3V 工作电压下其耗电电流低于 350μA/MHz，待机模式仅为 1.5μA/MHz，具有 5 种节能模式。该系列产品的工作温度范围为-40℃～85℃，可满足工业应用要求。MSP430 微控制器可广泛地应用于煤气表、水表、电子电度表、医疗仪器、火警智能探头、通信产品、家庭自动化产品、便携式监视器及其他低耗能产品。由于MSP430微控制器的功耗极低，可设计出只需一块电池就可以使用长达10年的仪表应用产品，因此，MSP430 Flash系列是不可多得的高性价比单片机。

OKI低电压低功耗单片机

OKI公司的高性价比4位机MSM64K系列也是低功耗低电压的微控制器，其工作电压可低至1.25V，使用32kHz的工作频率，工作电流可低至3μA～5μA，HALT(关断)模式下小于1μA，而其功能却并不逊色。MSM64K系列单片机片内集成了LCD(液晶显示器)驱动器，可方便地与液晶显示器连接，且具有片内掩模(Mask)的程序存储器，有些型号还带有串口、RC振荡器、看门狗、模数转换器(ADC)、脉宽调制(PWM)等，几乎不需要外扩芯片即可满足应用，其工作温度范围可达-40℃～85℃，提供PGA封装和裸片。该系列微控制器应用广泛，适用于使用LCD显示、电池供电的设备，如掌上游戏机、便携式仪表(体温计、湿度计)、智能探头、定时器(时钟)等低成本、低功耗的产品。

ST公司的ST62系列单片机

美国ST微电子公司是一家独立的全球性公司，专门从事半导体集成电路的设计、生产、制造和销售，以及生产各种微电子应用中的分立器件。应用领域涉及电子通信系统、计算机系统、消费类产品、汽车应用、工业自动化和控制系统等。ST公司可提供满足各种需要的单片机或微控制器，其中ST62系列8位单片机以其简单、灵活、价低格等特点，特别适用于汽车、工业、消费领域的嵌入式微控制系统。ST62系列提供多种不同规格的单片机以满足各种需要，存储器从1KB到8KB，有ROM、OTP、EPROM、E2PROM、Flash E2PROM，I/O接口从9个到22 个，引脚从16 个到42个，还有 ADC、LCD 驱动、看门狗、定时器、串行口、电压监控等部件。ST62 单片机采用独特的制造工艺和技术，大大提高了抗干扰能力，能适应于各种恶劣环境。

AD公司的带A/D与D/A转换器的单片机

ADμC812是AD公司推出的全集成12位数据采集系统，片内集成了8路12位高性能的自校准ADC、2路12位DAC和与80C51指令兼容的8位MCU。AD公司最近又推出了16位和24位ADC的ADμC816和ADμC824，其他性能特性与ADμC812基本相同。

ADμC812 MCU 包括8KB的Flash程序存储器、640B 的Flash数据存储器、256B 的RAM和与80C51 兼容的内核。并且具有看门狗定时器、电源监视器及ADC DMA 功能，32 个可编程I/O接口、I2C/SPI兼容和标准UART串行通信接口。芯片具有正常、空闲和掉电三种工作模式，非常适合低功耗应用的电源管理方案，如智能传感器、电池供电系统(可移动PC、手持仪器、终端)、瞬时捕捉系统、DAS和通信系统等。
