基于单片机的短信收发系统设计#单片机题目

大家好，现在看到的是巨单片机的短信收发系统的设计，接下来演示一下它的功能。

·首先这边加三模块插到这个地方，这里需要装上一张手机卡，扣到这里就可以了。

·接上电源线之后打开电源开关，打点开关显示屏上会先显示注册信号，请等待。这是手机卡，需要注册信号。这里有一个蓝灯，让蓝灯变成快闪之后说明手机卡注册好信号。

·进入到使用界面，这里来看一下巨人按键的功能。巨人按键就是这边一二三四五六七八九零是数字键，在这个界面随意按下一个数字键就一二三四五六七八九，这里会显示要发的信息的内容。

·在编辑短信的时候按下这个按钮可以进行删除。编辑完成之后拿出手机按下右下角这个按钮可以发送，这里会显示正在发送。发送完成之后蜂鸣器也会响一声。

·这个时候看一下手机上面接收到短信是发送的内容，同时这里也可以接收短信。接收短信就是手机这边发送短信的时候要加一个前缀，就是两个x小姐的x，再编辑短信内容，这样就为了识别这是发的短信，所以前面要加两个x，发也可以随意发。

·编辑完成之后正常发短信就可以了。这边接收到短信之后蜂鸣器会响三声，刚才也可以听到蜂鸣器响三声。

·这个时候按一下左下角这个按钮可以查看刚才接收到的短信，可以看到这是短信的内容。再按一下可以取消，就是取消查看，这是查看，这是刚才收到的短信。

·发短信可以删除，删除完成之后全部删除之后再按一下这个按钮可以清除。再次使用的时候直接按下数字键就可以了。

整个产品的功能都已经演示完毕，谢谢观看。

电子那点事：GSM手机收发短信、打电话设计全套资料

本次设计的目的是基于C51单片机控制GSM模块实现短信收发、打电话的功能，根据题意，制定设计方案如下：

1、短信模块使用西门子公司推出的无线通信GSM模块——TC35i；

2、使用LCD1602液晶模块作为显示器件，及时显示串口传输数据；

3、单片机芯片使用宏晶科技生产的新一代8051单片机STC12C5A32S2；

4、整个系统组成有TC35i模型和小系统单片机电路，STC12C5A32S2单片机的TXD/RXD分别接TC35模块的TXD/RXD，并且两者共地，通过串口通信、软件技术结合相关的AT指令完成对TC35模块的初始化和短消息的数据收发以及打电话的功能；

5、增加4*4矩阵键盘小模块，通过键盘设置相关按键实现相关功能，并能从键盘实现随意拨号；

6、当有来电或者新信息时，通过蜂鸣器响声长短提示并在LCD液晶显示相关提示。

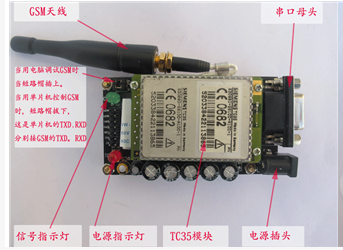

TC35i模块结构截图：

硬件设计

使用单片机控制GSM，首先：单片机下载完程序后，先不要接GSM，先让单片机和电脑通信，利用串口调试助手查看单片机AT指令的数据。然后单片机的TXD/RXD分别接上图所示的TXD/RXD并共地，完成对TC35模块的初始化和短消息的数据收发以及打电话的功能。

硬件连接实物图如图：

资料截图：

资料后台回复资料两个字就可以了，另外希望大家评论区打个1，转发点赞下谢了。
