20个经典模拟电路（18）LC振荡电路

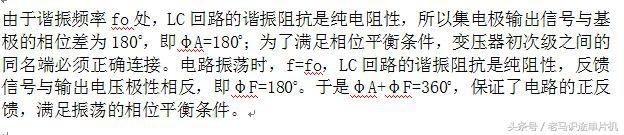

1 振荡相位条件分析：

相位平衡条件：

2 直流等效电路图和交流等效电路图

3 振荡频率计算

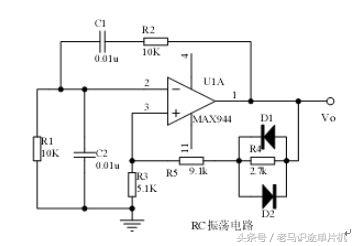

20个经典模拟电路（17）RC振荡电路

1 振荡电路的组成:

放大电路，反馈网络，选频网络和稳幅环节。

振荡电路的作用:

RC振荡器一般工作在低频范围内，它的振荡频率为20Hz~200kHz.

振荡电路起振和平衡幅度条件:

自激振荡形成的基本条件上反馈信号与输入信号大小相等，相位相同。可得自激振荡的条件为AF=1。

包含两层含义：

1反馈信号与输入信号大小相等，即│AF│=1，称为幅度平衡条件；

2反馈信号与输入信号相位相同，

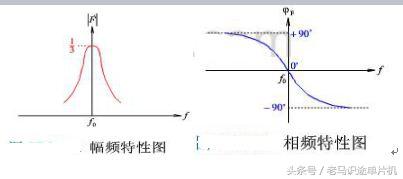

2 RC电路阻抗与频率的关系曲线:

相位与频率的关系曲线

3 RC振荡电路的相位条件分析:

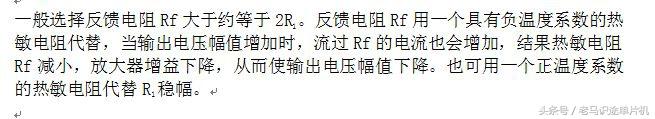

如何选择元器件:
