单片机电子工程师常备的两种便携式STM32程序下载器

使用USB转TTL串口板和ST-LINK调试下载器给STM32单片机下载程序

简介

STM32的启动模式

JTAG和SWD接口引脚对比

驱动安装

使用官方STM32 ST-LINK Utility软件给STM32F103C8T6开发板下载程序

使用官方Flash Loader Demonstrator串口下载软件给STM32F103C8T6开发板下载程序

总结

简介

ST-LINK/V2是为评估、开发STM8系列和STM32系列MCU而设计的集在线仿真与下载为一体的开发工具。使用铝合金U盘外壳安装内部主板，携带方便，安全可靠；接口定义直接在外壳上标注，一目了然，方便实用；5V、3.3V同时对外提供，方便您驳接5V 和3.3V目标板；内部主板带有500mA自恢复保险丝，彻底保护您昂贵的电脑主板；红蓝双色LED指示灯，方便您时时观察ST-LINK V2的工作状态。

USB转TTL串口板使用的是CH340方案，带自动断电上电功能的，5V、3.3V同时对外提供，还可以为STC的51单片机串口下载程序，省去了STC51单片机需要冷启动下载重复按电源开关的麻烦。

STM32的启动模式

BOOT0=0时为SWD或JTAG下载方式；BOOT0=1时为串口1（PA9 TX，PA10 RX）下载方式：

JTAG和SWD接口引脚对比

驱动安装

ST-LINK驱动下载链接：https://www.stmicroelectronics.com.cn/content/st_com/zh/search.html#q=ST-LINK/V2-t=tools-page=1

CH340驱动下载链接：http://www.wch.cn/downloads/CH341SER_ZIP.html

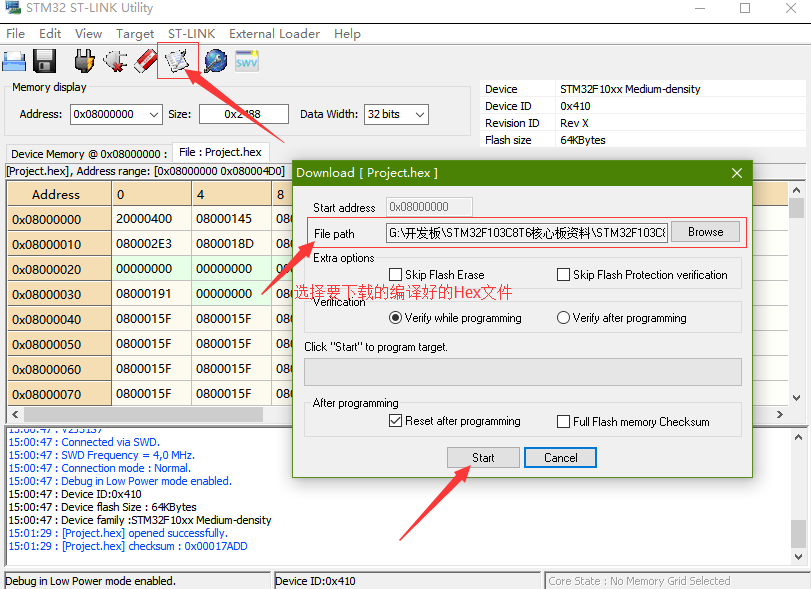

使用官方STM32 ST-LINK Utility软件给STM32F103C8T6开发板下载程序

ST-LINK与STM32F103C8T6的SWD接口SWCLK、SWDIO、3.3V、GND对应接线

使用官方Flash Loader Demonstrator串口下载软件给STM32F103C8T6开发板下载程序

USB转TTL串口板的TX接STM32开发板的PA10引脚，RX接PA9引脚，3.3V和GND对应接线，STM32开发板的BOOT0设置为1串口下载方式，带一键串口下载功能的开发板此软件也要设置BOOT0=1，若开发板已经上电，再去设置的BOOT0=1，则需要按一下开发板的复位按键使STM32进入串口下载方式。
