单片机C语言——16种方式流水灯（一）

顺序结构是单片机C语言中最基本、最简单的编程结构，程序由低地址向高地址顺序执行指令代码。如下图所示。程序首先执行A操作，再执行B操作，二者是顺序执行的关系。

/****************************************************

函数名：Delay(uint t)

入口参数：t,延时时间长度

出口参数：无

功能：延时函数

说明：延时一定是减，时间长度可设置

****************************************************/

void Delay(uint t)

{

for(;t>0;t--);

}

/****************************************************

函数名：main()

入口参数：无

出口参数：无

功能：流水灯测试程序

说明：用顺序结构实现。相应端口置低，则该发光二极管点亮

****************************************************/

void main()

{

while(1)

{

P1 = 0xfe; //点亮第一个发光管

Delay(5000);

P1 = 0xfd;//点亮第二个发光管

Delay(5000);

P1 = 0xfb;

Delay(5000);

P1 = 0xf7;

Delay(5000);

P1 = 0xef;

Delay(5000);

P1 = 0xdf;

Delay(5000);

P1 = 0xbf;

Delay(5000);

P1 = 0x7f; //点亮第八个发光管

}

}

单片机C语言基础 16种方式流水灯（五）

程序

#include <reg52.h> //

/*****************************************

函数名：Delay()

输入参数：ucDelayTimer,延时参数

输出参数：无

功能说明：延时函数，延时时间可设置

****************************************/

void Delay(unsigned int ucDelayTimer)

{

for(;ucDelayTimer > 0;ucDelayTimer--);

}

/*****************************************

函数名：main()

输入参数：无

输出参数：无

功能说明：使用for循环语句实现流水灯

****************************************/

void main()

{

unsigned char ucCounter;

while(1)

{

for(ucCounter = 0;ucCounter < 8;ucCounter++)

{

//控制端口负极，

P0 = ~(1 << ucCounter);

Delay(50000);

}

}

}

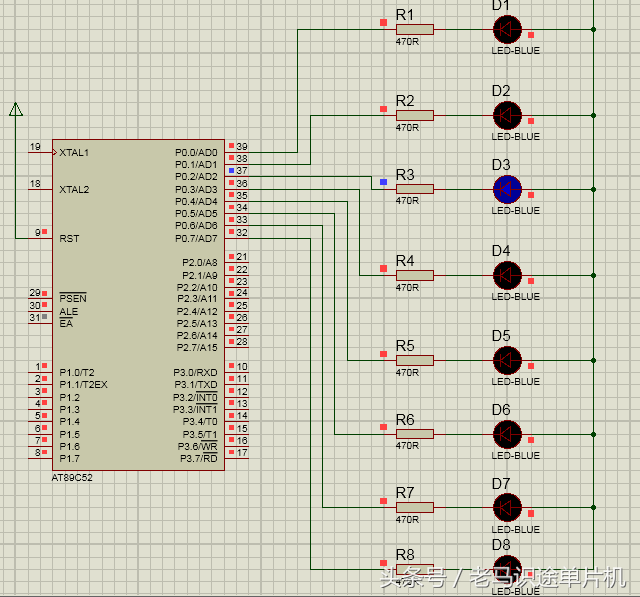

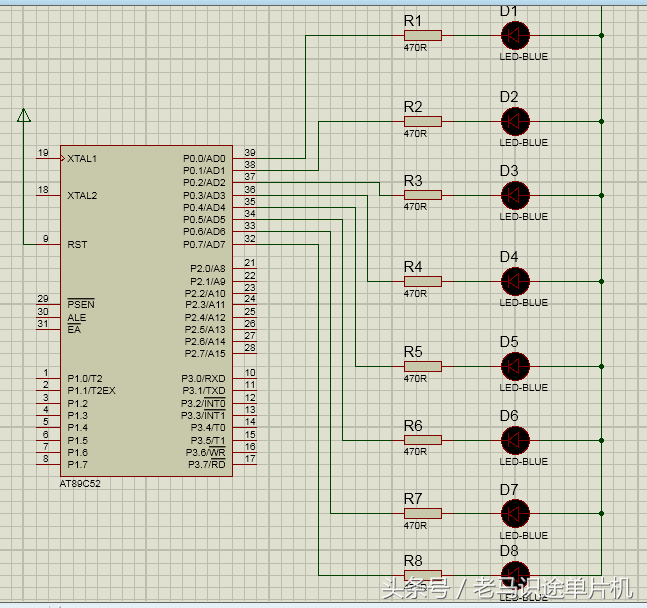

仿真电路图

运行效果图
