上海羊羽卓进出口贸易有限公司单片机快速入门：12864液晶屏实现多功能数字时钟
想要快速入门单片机，就要多动手实践。也许你的手上有不止一块的单片机开发板，但是你有没有亲自动手实现自己的想法？单片机实现数字时钟是一个不错的想法。有12864液晶显示屏、有按键、有DS18B20。最关键的，你能从一个小的实验设计中获得设计经验，熟悉产品开发的流程，你会慢慢爱上这一行。
文末会有原理图和hex程序文件的下载方式，可以更好的帮助你学习，感谢杜洋工作室。
器件清单
1.元器件清单
首先来看看所需要的清单：51单片机STC12C5A60S2、12864液晶屏、温度传感器DS18B20、时钟芯片DS1302、光敏电阻、四腿按键等。
STC12C5A60S2
所用单片机为国产51单片机，型号为STC12C5A60S2，DIP40封装。
12864液晶屏
显示器件为12864液晶屏。
时钟芯片DS1302
时钟采用DS1302芯片，配电池、32.768K的晶振。
温度传感器DS18B20
环境温度的检测用DS18B20来实现。

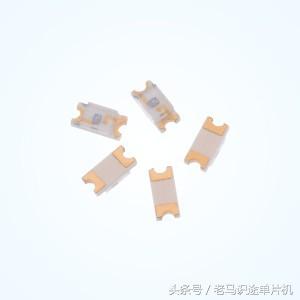

光敏电阻
光敏电阻用于感知白天和晚上。
四腿机械按键实现时钟调整、闹钟设置等功能。
2.实现原理图
这是整体的原理图。
3.整体外观和显示
未来时钟背面
焊接完成后的未来时钟背面。
闹钟调整界面
可以实现时间的显示，闹钟的设置，关键还有重要节气的显示。
正常显示界面
私信回复关键字：未来时钟 。即可获取原理图和hex文件。感谢杜洋工作室。
实例详解电子元器件 光敏电阻实物图、电路符号、原理、应用电路
光敏电阻实物

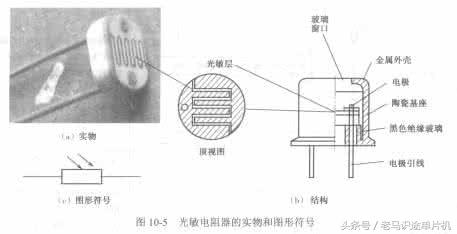

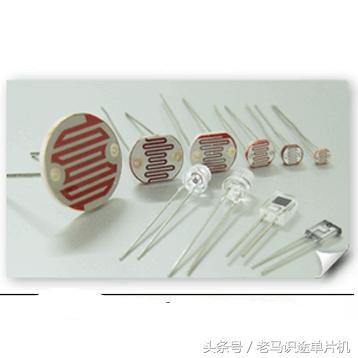

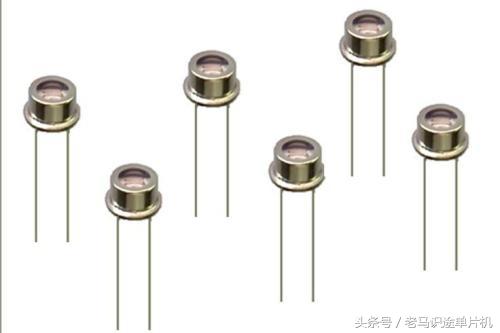

下图是几种常见的光敏电阻实物图，由图可见，光敏电阻有两个引脚，并且引脚没有正负极之分。
光敏电阻电路符号

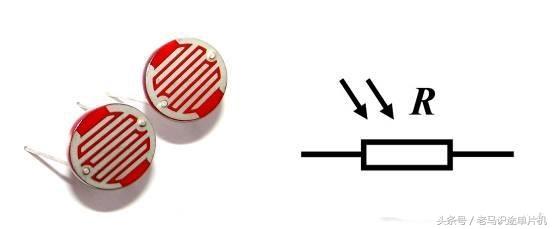

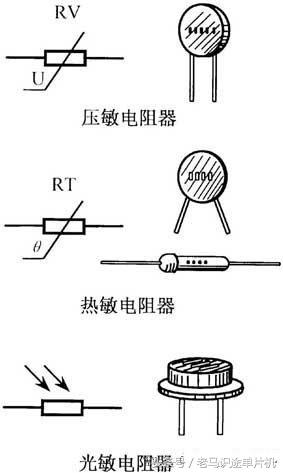

下图为光敏电阻在电路中的图形符号，
光敏电阻结构及原理

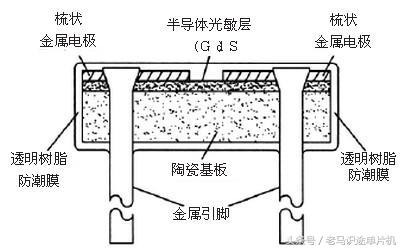

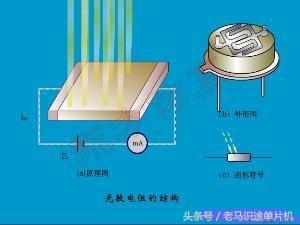

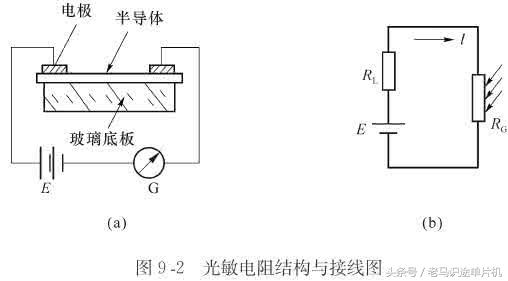

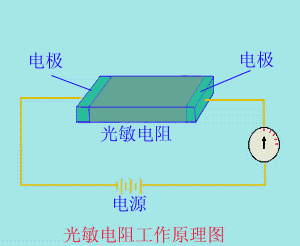

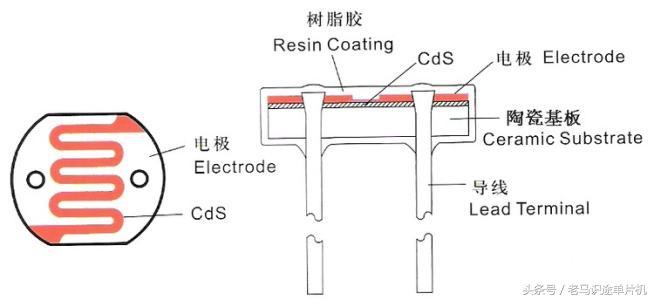

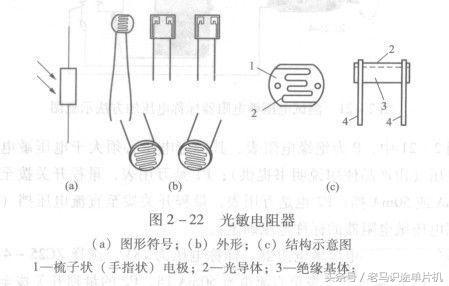

光敏电阻的结构示意图和原理示意图见下图。
其基本原理是光电效应。在光敏电阻两端的金属电极之间加上电压，其中便有电流通过，受到适当波长的光线照射时，电流就会随光强的增大而变大，从而实现光电转换。
光敏电阻分类

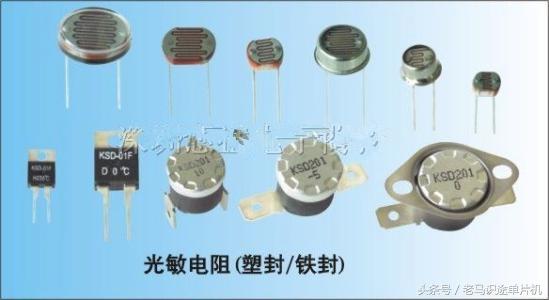

光敏电阻按其光谱特性，可分为可见光光敏电阻、紫外光光敏电阻、红外光光敏电阻。

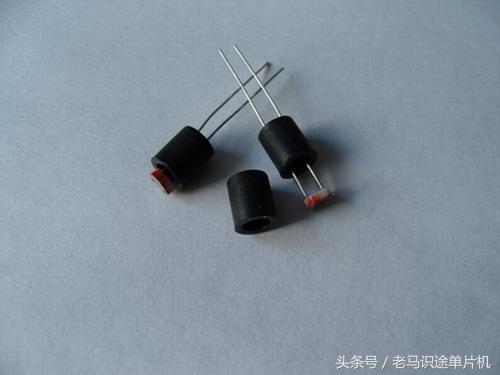

可见光光敏电阻如下图所示，主要用于各种光电自动控制系统、电子照相机和光报警器等电子产品中，如光控夜灯、照相机、人体感应开关等。

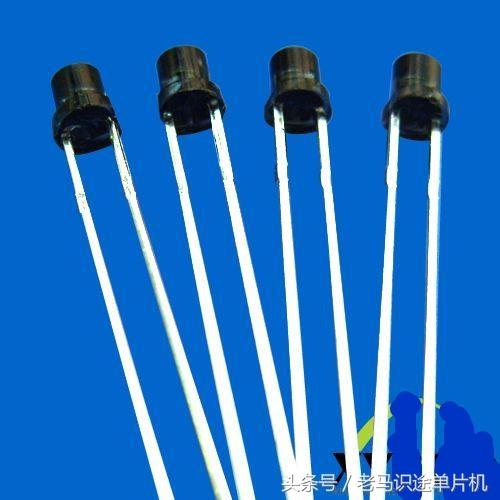

紫外光光敏电阻主要用于紫外线探测仪等。如下图。

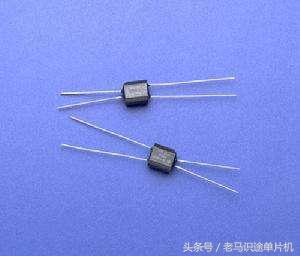

红外光光敏电阻主要用于天文、军事等领域的自动控制系统中。如下图。
光敏电阻主要参数
光敏电阻的主要参数有亮电阻、暗电阻、最高工作电压、亮电流、暗电流、时间常数、电阻温度系数、灵敏度等。
暗电阻
光敏电阻在室温和全暗条件下测得的稳定电阻值。
亮电阻
光敏电阻在室温和一定光照条件下测得的稳定电阻值。
光敏电阻的暗阻越大越好，亮阻越小越好，这样光敏电阻的灵敏度最高。
暗电流
光敏电阻在无光照时，在规定的外加电压下通过的电流。
亮电流
光敏电阻在规定的外加电压受到光照时所通过的电流。
亮电流与暗电流之差称为光电流。
时间常数
光敏电阻从光照跃变开始到稳定亮电流的63%时所需的时间。
电阻温度系数
光敏电阻在环境温度改变1度时，其电阻值的相对变化。
灵敏度
光敏电阻在有光照和无光照时电阻值的相对变化。
光敏电阻伏安特性

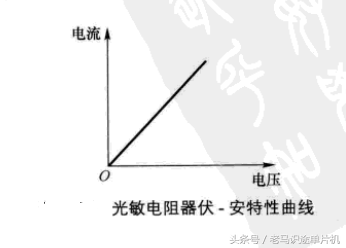

下图所示是光敏电阻伏安特性曲线。
它是在一定光照条件下，光敏电阻两端所加电压与流过光敏电阻电流之间的关系特性，从图中可以看出光敏电阻的伏安特性近似为直线，而且没有饱和现象。
光敏电阻的光电流与光照度之间关系称为光电特性。从曲线中可以看出，光照度增强，电流增大，说明光敏电阻的阻值在减小。
光敏电阻的光电特性呈非线性，因此不适宜做检测元件，这是光敏电阻的一个缺点。
光敏电阻的光电特性

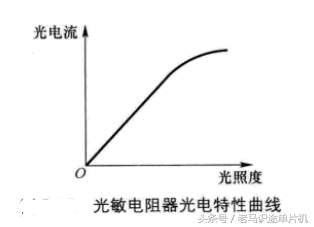

下图为光敏电阻的光电特性曲线。
光敏电阻应用电路
光敏电阻控制电路
下如所示是一种光敏电阻控制电路。电路中，R2是光敏电阻，K是继电器，VT2是继电器驱动管，RP1是灵敏度可调的可变电阻器。
光线亮时电路
当光线亮时，光敏电阻R2阻值比较小，这时RP1、R1、R2构成的分压电路输出电压比较小，即加到VT1基级的直流电压比较低，VT1处于截止状态，VT2也处于截止状态，继电器K中没有电流，继电器不会动作，常闭触点处于闭合状态，常开触点处于断开状态。
光线暗时电路
当光线暗时，光敏电阻R2阻值增加比较大，这时RP1、R1、R2构成的分压电路输出电压比较大，即加到VT1基级的直流电压比较高，高到足以使VT1处于导通状态，VT1发射极电压通过R4加到VT2基级，VT2也处于导通状态，继电器K中有电流，继电器动作，常闭触点处于断开状态，常开触点处于闭合状态。
改变PR1的阻值可以调节灵敏度，即光线暗到何等程度能使继电器动作。当PR1阻值减小时，VT1基级直流电压升高，也就是光线稍暗些，R2阻值稍增大些就能是继电器动作，所以是灵敏度提高了，反之则是灵敏度降低了。
光控开关电路

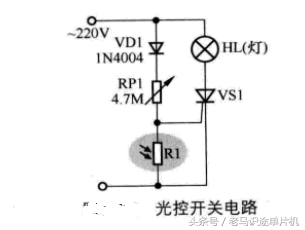

下图是光控开关电路，可用在楼道、路灯等公共场合。它在天黑时自动亮灯，天亮时自动熄灯。电路中，VS1是晶闸管，R1是光敏电阻。
当光线亮时，光敏电阻R1阻值较小，220V交流电压经过VD1整流后的单向脉冲性直流电压在RP1和R1分压后的电压小，加到晶闸管VS1控制极的电压小，这时晶闸管VX1不能导通，所以灯HL回路无电流，灯不亮。
当光线暗时，光敏电阻R1阻值变大，220V交流电压经过VD1整流后的单向脉冲性直流电压在RP1和R1分压后的电压大，加到晶闸管VS1控制极的电压大，这时晶闸管VX1能够导通，所以灯HL回路有电流流过，灯点亮。
调节可变电阻器RP1的阻值，可以改变RP1和R1的分压输出电压大小，从而可以改变晶闸管VS1触发电压大小，这样可以调整光线变暗到什么程度时晶闸管VS1导通，即实现暗时亮灯的调节。
如果RP1阻值调大，就需要R1更大的阻值（光线变暗），才能时晶闸管VS1点亮，反之，RP1阻值调小就能在光线不是很暗时亮灯。

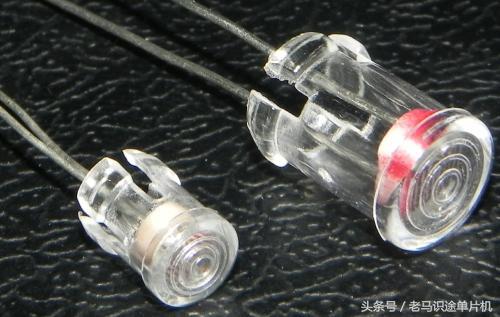

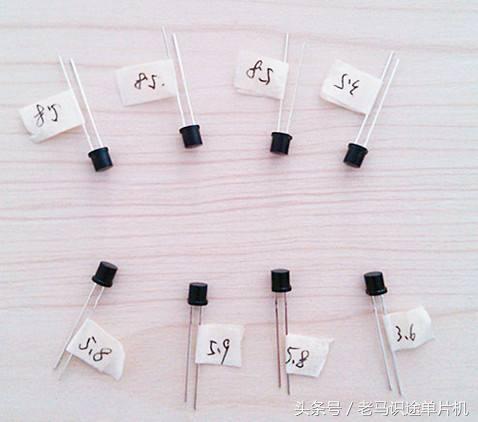

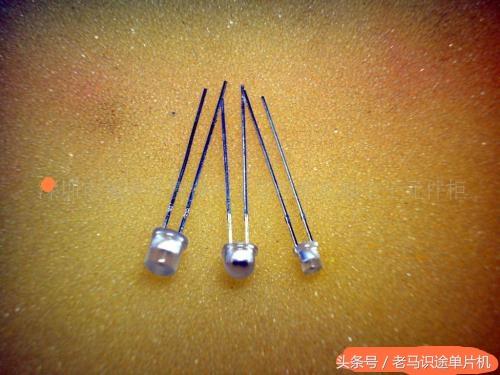

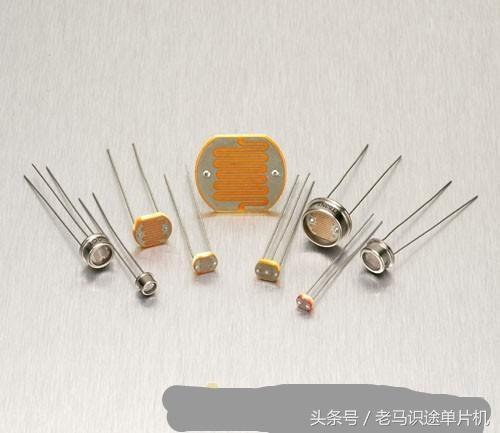

光敏电阻（传感器）实物欣赏
