初学者的福利，51单片机轻松入门之：流水灯的两种实现方式
本文旨在介绍单片机入门的基础知识，为初接触或即将接触单片的
单片机轻松入门之二流水灯
由于P0口内部没有上拉电阻，所以P0在用作输入、输出时要外接上拉电阻，一般取10k左右。
程序如下：
#include<reg52.h> //头文件
#define uchar unsigned char
#define uint unsigned int //宏定义
uchar code table[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//数据表
uchar i,j,a;
void delay(uchar x) //延时子函数
{
for(i=x;i>0;i--)
for(j=110;j>0;j--);
}
void main() //主程序
{
while(1)
{
for(a=0;a<8;a++) //有八个灯，做八次循环
{
P0=table[a]; //P0口依次取表中的数据，将对应的灯点亮
delay(100); //延时大约100ms
}
}
}
程序的另一种实现方法：
#include<reg52.h>
#include <intrins.h> //调用库函数，这个里面有具有循环移动功能的函数
#define uchar unsigned char
void delay(uchar x)
{
uchar a,b;
for(a=x;a>0;a--)
for(b=110;b>0;b--);
}
void main()
{
uchar temp;
temp=0xfe;
P0=temp;
while(1)
{
temp= _crol_(temp,1);//temp后面的1，表示左移的位数
delay(100);
P0=temp;
delay(100);
}
}
仿真结果如下图所示：
往期精彩：
初学者的福利，51单片机轻松入门之：点亮一个发光二极管(直接点击可以查看)
Proteus两个神技能，Get!帮你快速设计电路(附动态操作图，直接点击可查看)
想要获取更多电子设计资料、单片机学习资料，请在百度搜索“振兴网”，搜索结果中点击第一条链接进入网站即可。微信公众号：micropoint8 。振兴网：www.picmcu.com
本订阅号致力于单片机、ARM等嵌入式软硬件的设计经验分享，秉承“人人都是电子设计经验的分享者”的理念，成功路上不孤单，我们一起努力。
单片机流水灯制作实战，单片机编程案例实践，单片机快乐入门基础
用单片机做LED流水灯，是每个单片机初学者学习和训练项目之一，流动的LED灯光会提高学习者极大的热情和兴趣。选用AT89C2051制作流水灯，这款单片机的体积小、管脚少、带2K字节闪速可反复编程、擦除只读存储器的8位单片机，它具有和MCS-51产品兼容、电压使用范围宽、空载低功耗等特点。
一：单片机流水灯电路
单片机流水灯电路
功能实现思路：当P1口某位为低电平时，相应的LED灯就会点亮；其它位就为高电平，相应的LED灯不亮。延时后不断将点亮位移到下一位，就会产生循环点亮流水的效果。

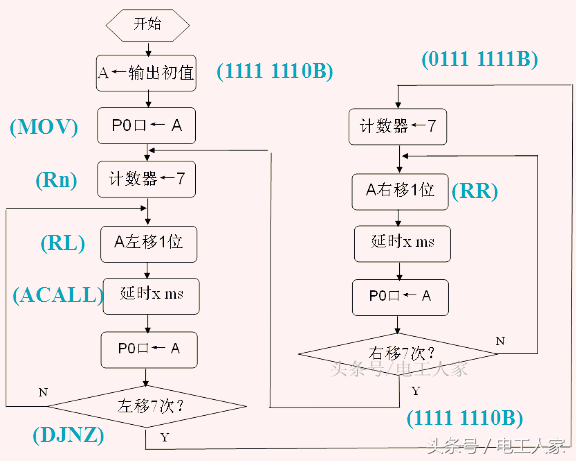

二：单片机程序流程图
程序流程图
三：单片机程序编写
ORG 0H
MOV A,#0FEH ;下行初值
MOV P1,A ;从P1.0开始
MOVR2,#7 ;循环计数次数
DOWN:RLA ;下行方向
ACALL DEL50 ;延时50ms
MOV P1,A ;驱动LED
DJNZ R2,DOWN;未完继续
MOV R2,#7 ;循环计数次数
UP:RR A ;上行方向
ACALL DEL50 ;延时50ms
MOV P1,A ;驱动LED
DJNZ R2,UP ;未完继续
MOVR2,#7 ;循环计数次数
SJMP DOWN ;循环
DEL50: MOV R7,#200;延时50ms
DEL1:MOV R6,#125;200(125*2)=50000
DJNZ R6,$ ;
DJNZ R7,DEL1;
RET
END
将程序通过编译器和烧录器写入单片机IC 89C2051中。
四：流水灯制作
流水灯实物参考
参照电路图中的元件参数：
1、R1：1/4W金属膜电阻，阻值10KΩ。
2、R2-R9：1/4W金属膜电阻，阻值200Ω。
3、C1：电解电容器，10UF/16V。
4、C2-C3：瓷片电容器，30PF/50V。
5、X1：晶体振荡器，12MHZ。
6、IC：单片机，AT89C2051。
7、IC座：20脚单片机用。
8、M5发光二极管（LED灯），可选择不同颜色。
9、DC5V直流电源。可以用手机充电器或移动充电宝的5V输出电压，也可以插电脑USB接口等。
焊接好以上电子元件，检查无误后，插上单片机IC，通上5V电源，流水灯可以正常工作。
祝大家流水灯制作成功，体验学习单片机带来的乐趣，欢迎交流！
