单片机的独立按键学习，实现60秒循环数字的启动暂停与清零

想要学习单片机必须要准备单片机开发板一块，和单片机C语言版本的书籍，我会把每天录制视频的源代码到头条，并且录制相同文章名字视频到西瓜视频，如果你再学习独立按键这一块有不明白的地方可以点开我的头像，进入我的主页，点击视频观看学习。

目前视频录制了9个左右，没学过的结合书本，结合我的视频，都可以学会。

话不多说先上今天的仿真效果图：

然后下面是本仿真图的源代码：如果有错误，请大神指教。

#include<reg52.h> //头文件，把芯片的数据地址编译成C语言可以调用的句子。

#define uchar unsigned char //宏定义 把后面的长句 给他们一个新定义，实现同样的功能。

#define uint unsigned int //宏定义 把后面的长句 给他们一个新定义，实现同样的功能。

sbit dula=P2^0; //把p2.0给他一个新名字叫dula 用于数码管锁存器段选位置

sbit wela=P2^1;//把p2.1给他一个新名字叫wela 用于数码管锁存器位选的位置

sbit key1=P3^0; //同样的，给按键1和按键2分别找两个串行口来对接。

sbit key2=P3^1;

uchar code table[]={0x3f,0x06,0x5b,0x4f, //定义的一个数码管的编码表。

0x66,0x6d,0x7d,0x07, //阴极数码管

0x7f,0x6f,0x77,0x7c,

0x39,0x5e,0x79,0x71};

void delayms(uint); //延时子程序

void display(uchar,uchar); //显示子程序

void keyscan(); //独立按键子程序

uchar num,shi,ge,num1; //定义四个无符号字符

void main() //主程序

{

TMOD=0x01; //中断确定工作方式，和选择定时器0

TH0=(65536-45872)/256; //装初值，

TL0=(65536-45872)%256; //对这一块不太明白的，可以看我上一个视频

EA=1; //开启总的中断

ET0=1; ////开启定时器/计数器寄存器中断 开启中断具体定时器中断

while(1) //循环式判断，

{

keyscan(); // 调用按键子程序，对按键子程序进项不断地扫描

display(shi,ge);//调用显示子程序，对显示子程序，进行不断地刷新显示

}

}

void display(uchar shi,uchar ge) //显示子函数，并且调用形式参数

{

P0=0x00; //为了在仿真电路让P0口没有其他的数据来影响段选显示的/阴极数码管，高电平有效。让数码管变得干净。

dula=1; //锁存器开

P0=table[shi]; 把十位的数字送到P0

dula=0; //锁存器关闭// 段选位置

P0=0XFF; //低电平有效，让位选的位置变得干净。

wela=1; //位选锁存器开启。//低电平有效。

P0=0xfe;//送入位选的 选位。

wela=0; 位选锁存器关闭。

delayms(5); /延时5毫秒。

P0=0x00;

dula=1;

P0=table[ge];

dula=0;

P0=0xff;

wela=1;

P0=0xfd; //选择数码管的第一个位置 来显示数字

wela=0;

delayms(5);

}

void delayms(uint xms) //延时子程序

{

uint i,j; //定义两个无符号字符

for(i=xms;i>0;i--)

for(j=110;j>0;j--);

}

void keyscan() //今天的重点：按键扫描子程序

{

if(key1==0) //判断按键1 有没有按下

{

delayms(10); //延时10毫秒，延时去抖动

if(key1==0) //在判断一次按键1有没有按下

{

while(!key1); //等待按键释放，如果没有释放那么按键始终等于0，也就是低电平。按键按下去了，

TR0=~TR0; //定时器的开启与关闭，开启 开始计数，关闭就会暂停

}

}

if(key2==0) //判断按键2是否按下

{

delayms(10); //延时去抖动

if(key2==0) //再次判断

{

num1=0;// num1是送给数码管的数值，0-60根据定时器变化的值。

while(!key2);//判断按键2时候松开，没有松开始终等于低电平。

}

}

}

void T0_time() interrupt 1 //定时器的子程序

{

TH0=(65536-45872)/256; //重装初值，这一块如果听不懂，可以去看上个视频。

TL0=(65536-45872)%256;

num++;

if(num==20) //定时器每次50毫秒，这里加个20次的循环，用来凑足1秒钟。

{

num=0;

num1++;

if(num1==60) //给num1进行每一秒钟数值变化送数值。

num1=0;

shi = num1/10; //求模的数，送到shi

ge = num1%10;

}

}

MCS-51的中断结构与控制

MCS-51的中断源及中断结构

(一)中断源

向CPU发出中断请求的信号称为中断源。在2.1.2节中我们已经了解到MCS-51系列单片机中有5个中断源，其中2个外部中断源，3个内部中断源，具体如下：

：外部中断，由引脚P3.2引入中断请求。

：外部中断，由引脚P3.3引入中断请求。

➢ 定时计数器T0： 内部中断，定时计数器0溢出时发出中断请求。

➢ 定时计数器T1： 内部中断，定时计数器1溢出时发出中断请求。

➢ 串行口中断： 内部中断，包括串行接收中断RI和串行发送中断TI。

MCS-51单片机自然优先级如表4-1所示。

表4-1　优先级的排列

(二)中断结构

MCS-51系列单片机的中断系统结构如图4-2所示。

图4-2　MCS-51中断结构

由图4-2可以看出，中断系统中涉及TCON、SCON、IE以及IP四个特殊功能寄存器，它们主要有以下功能：

➢ 锁存中断请求标志： TCON和SCON锁存各中断源的中断请求标志位。

➢ 中断允许寄存器IE： 控制CPU是否响应中断源的请求。

➢ 中断优先级寄存器IP： 设置各中断源的优先级，每个中断源可编程为高优先级中断或低优先级中断。

1. TCON中的中断标志位

TCON的字节地址为88H，可进行位寻址，其具体的结构、位名称、位地址以及功能如表4-2所示。

表4-2　TCON的结构、位名称、位地址以及功能

IT0(D0位)： 外部中断

的触发方式控制位，由软件进行置“1”和清“0”。IT0=1时，为边沿触发方式(即当引脚P3.2出现下降沿脉冲信号时，中断请求有效);IT0=0时，为电平触发方式(即当引脚P3.2为低电平信号时，中断请求有效)。

IE0(D1位)： 外部中断

的请求标志位。当CPU检测到外部中断请求时，该标志位置“1”，当CPU转向中断处理子程序时，由硬件自动清“0”(只适用于边沿触发方式)。

注意

在电平触发方式中，CPU转向中断处理子程序时，不能自动清除IE标志位，也不能由软件进行清除。所以在中断返回前需撤销引脚上的低电平，否则就会产生CPU多次响应一次中断的错误。

IT1(D2位)和IE1(D3位)： 外部中断

的触发方式控制位和请求标志位，其

含义与IT0和IE0相同。

➢ TR0(D4位)： 定时计数器T0的启动停止标志位，由用户编程确定。TR0=1时，定时器开始计数(即从设定的初值作加1计数);TR0=0时，定时器停止。

➢ TF0(D5位)： 定时计数器T0的中断溢出标志位。定时器作加1计数，当最高位产生进位时，定时器计数溢出，此时，由硬件置位TF0=1，CPU响应中断后，由硬件清“0”，TF0=0。

➢ TR1(D6位)和TF1(D7位)： 定时计数器T0的启动停止标志位和中断溢出标志位，其含义与TR0和TF0相同。

2. SCON中的中断标志位

SCON的字节地址为98H，可进行位寻址，其具体的结构、位名称、位地址以及功能如表4-3所示。

表4-3　SCON的结构、位名称、位地址以及功能

➢ RI： 串行口接收中断标志位，当串行口接收到一帧数据时，RI置1，CPU响应中断后，硬件不能自动清除RI，需要由软件清“0”。

➢ TI： 串行口发送中断标志位，当串行口发送一帧数据时，T1置1，CPU响应中断后，硬件不能自动清除RI，同样需要由软件清“0”。

提示

RI和TI通过一个或门向CPU发中断请求，CPU响应中断请求后，首先需要判断是RI和TI哪一个中断源发出的请求，才能去执行相应的中断子程序。

串行中断的有关内容以及SCON中的其他标志位含义将在项目六中进行详细讲述。

3. 中断允许控制寄存器IE

IE控制所有中断源的开放和屏蔽，字节地址为A8H，可进行位寻址，其具体的结构、位名称、位地址以及控制的相应中断源如表4-4所示。

表4-4　IE的结构、位名称、位地址以及功能

EX0： 外部中断

的中断允许控制位。EX0=1时，

开中断;EX0=0时，

关中断。

➢ ET0： 定时计数器T0中断允许控制位。ET0=1时，T0开中断;ET0=0时，T0关中断。

EX1： 外部中断

的中断允许控制位。EX1=1时，

开中断;EX1=0时，

关中断。

➢ ET1： 定时计数器T1中断允许控制位。ET0=1时，T1开中断;ET0=0时，T1关中断。

➢ ES： 串行口中断允许控制位。ES=1时，串行口开中断;ES=0时，串行口关中断。

➢ EA： CPU中断允许控制位。EA=1时，CPU全部开中断;EA=0时，CPU全部关中断。

提示

CPU复位时，IE各位清0，禁止所有中断。

4. 中断优先级控制寄存器IP

MCS-51单片机中有两个中断优先级，中断优先级控制寄存器IP用来定义每个中断源的中断优先级。IP的结构、位名称、位地址以及控制的中断源如表4-5所示。

表4-5　IP的结构、位名称、位地址以及功能

IP的状态由用户来设定，某位为1，则相应的中断源处于高优先级中断;某位为0，则相应的中断源处于低优先级中断。

提示

单片机复位时，IP各位清0，各中断源处于低优先级中断。

MCS-51的中断处理过程

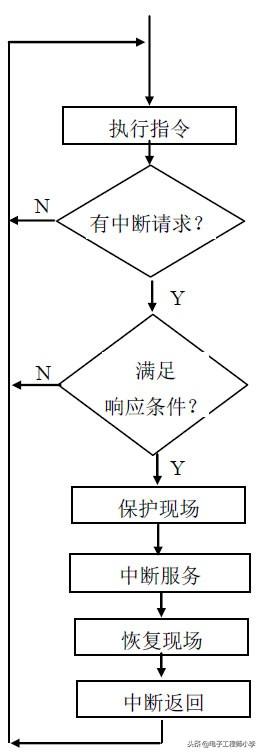

图4-3　中断处理过程

中断处理过程如图4-3所示，单片机工作时，在每个机器周期中都去查询各个中断标记位，如果某位是“1”，就说明有中断请求了;接下来需要判断中断请求是否满足响应条件;如果满足响应条件，CPU将进行相应的中断处理;中断处理完毕，进行中断返回，继续执行指令。

如果本次查询中没有中断请求或中断请求不能满足响应条件，CPU将继续原来的指令执行操作。

(一)中断响应

CPU检测到中断请求后，需要判断此中断请求是否满足响应条件，中断响应条件如下：

(1)CPU开中断，申请中断请求的中断源开中断。

(2)没有响应同级别或更高级别的中断。

提示

中断二级嵌套的响应原则：

① 同一中断优先级中，有多个中断请求时，按自然优先级进行响应(即查询顺序)。

② 当前进行的中断只能被高优先级的中断所打断(同级别或低优先级的中断请求不予响应)。

(3)当前处在所执行指令的最后一个周期。单片机有单周期指令、双周期指令、三周期指令和两个四周期指令，如果正在执行的是多字节指令，需要等整条指令执行结束，才能响应中断。

(4)如果正执行的指令是返回指令(RETI)或访问IP、IE寄存器的指令，那么CPU将至少再执行一条指令才能响应中断。

满足中断条件的情况下，CPU响应中断过程如下：

① 将IP中相应的优先级控制位置1，以阻断后来的同级和低级的中断请求。

② 撤销该中断源的中断请求标志，否则，中断返回后将重复响应该中断。

③ 保护断点地址，程序转向执行中断服务子程序。

提示

中断响应时间：

以外部中断0为例，INT0的引脚电平在每个机器周期的S5P2时刻经反相器锁存到TCON的IE0标志位，CPU在下一个机器周期查询新置入的IE0和IE1，满足相应条件，CPU将执行一条两个机器周期的长调用指令LCALL，由硬件将中断矢量地址装到PC中，使程序转入中断矢量入口。所以，从产生外部中断到中断执行，至少需要3个机器周期。

若正在处理的程序为RETI或访问IP，IE等，则额外等待的时间不会多于5个机器周期。所以外部中断的响应时间在3～8个机器周期之间。

(二)中断处理

中断处理过程一般可以分为保护现场、执行中断服务程序和恢复现场三个过程。

(1)保护现场

执行中断服务子程序之前，CPU只保护了一个地址(PC的值)，如果主程序和中断服务子程序中都用到一些公共存储空间(如A、PSW和DPTR等)，那么执行中断服务子程序前需要将这些数据保存起来，以免返回主程序时出现错误。

(2)执行中断服务程序

在MCS-51系列单片机中，五个中断源都有它们各自的中断入口地址。

：0003H

➢ T0： 000BH

：0013H

➢ T1： 001BH

➢ 串口中断： 0023H

可以看出，中断服务程序的存储空间很小，如果我们需要的程序超出了空间的限制，这时可以在中断处安排一条LJMP指令把中断服务程序跳转到其他地址。

提示

中断响应标志的清除：

CPU在响应中断请求后，该中断的中断请求在中断返回前应当清除，以免重复中断，被再次响应。

边沿触发的外部中断，定时器中断，均有硬件自动清除;串行口中断，需由软件清除;电平触发的外部中断需由外接触发器控制清除。

(3)恢复现场

恢复现场和保护现场相对，返回主程序前需要将保护现场过程中压入堆栈的相关数据弹出，以保证程序返回断点时能正确执行。

(三)中断返回

中断返回由中断返回指令RETI来实现。这条指令的功能是把断点地址从堆栈中弹出，送回到程序计数器PC;通知中断系统已完成中断处理，并同时清除优先级状态。

C51中断函数的定义

C51编译器支持在C源程序中直接开发中断过程，C51编译器及其对C语言的扩充允许编程者对中断所有方面的控制和寄存器组的使用。中断服务函数的完整语法如下：

函数的返回值 函数名([参数]) interrupt n [using m]

{

函数体;

}

关于函数的使用进行以下说明：

(1)对中断程序而言，函数的返回值和参数一般为void。

(2)interrupt n 中n的取值为0～31的常数，不允许用表达式，表示中断向量的编号。在8051中，一般0代表外部中断0，1代表定时器0，2代表外部中断1，3代表定时器1，4代表串行中断。

(3)using m 中m的取值为0～3的常数，不允许用表达式，表示内部RAM中的第r组工作寄存器。在调用中断函数时，要求中断过程调用的函数所使用的寄存器组必须与其相同。

下面我们看一个使用C51语言编写的中断程序。

【例】 设单片机的fosc=12MHz，要求用T0的方式1编程，在P1.0脚输出周期为2ms的方波。

用C语言编写的中断服务程序如下：

在编写中断服务程序时必须注意不能进行参数传递，不能有返回值。

相关问答

TR0是51单片机定时器。TR0=0表示停止定时器。TR0=1表示开启定时器(在EA打开的前提下)。EA是51单片机的总中断开关,所有中断都必须先使EA=1。51单片机...

是TR0不是TRO51内核单片机中TR0=1表示控制定时器0启动TR1=1表示控制定时器1启动单片机(Single-ChipMicrocomputer)是一种集成电路芯片,是采用超大规模集....

EA总中断开关,如果EA不打开,任何中断都无法执行ET0,在EA打开的前提下,打开T0定时器中断TR0,开始启用T0计数器/定时器EA总中断开关,如果EA不打开,任何中断都无...

[最佳回答]charcounter,i;\x09TMOD=0x01;\x09TL0=-50000%256;\x09TH0=-50000/256;\x09TR0=1;\x09while(1){while(TF0)...

{TR0=1;flag=0;while(flag==0)knum++;TR0=0;}}}用定时器,按键按下的时候计时使用51单片机实现这种逻辑需要设置多个步骤:初始化定时器、配置按键中...

可以有两种方法,设晶振为12M,则第一种方法:用延时的方法实现DELAY:MOVR3,#10;延时子程序,延时1秒D1:MOVR4,#200D2:MOVR5,#250D3:DJ...

A.MOVA,#30HB.MOVA,#30HC.MOVA,R0D.MOVA,@R02.MCS-51单片机的最小时序定时单位是()。A.状态B.拍C.机器周期...

这要看LZ的TMOD是如何设置的如果TMOD中T0的GATE=0(此时只由TR0来控制定时器的启停)所以按下按键是没有影响的如果在设置时,TMOD中T0的GATE位设置为1,那么定时...

8051单片机定时器工作原理及用法TMOD:控制定时器的工作方式。8个bit,高四位bit控制T1,、低四位bit控制T0。因为定时器有4种工作方式;TMOD=0x00(工...

TMOD=0x11;定时器1和定时器0都工作在模式1(看TMOD寄存器的每个位定义)TH0=0xfc;定时器0的高八位值为0xfcTL0=0x17;定时器0低八位值为0x17(51定时器...
