一款深藏功与名的国产单片机——F1C100A

说到单片机，可能首先想到的是atmel的at89c52，这多亏了大学教材的传承发扬。从我们的老师的老师，用到我们，说是大学的传家宝都不夸张。然后，就是现在大规模流行的STM32单片机，经过ST每个季度的峰会和国内的野火、正点原子等厂商的大力推广，电子专业从业的工程师只有两种人不知道它，那么是特别牛逼的，要么是装逼的。但这里要说的是一款国产的单片机，很低调的一款------全志的F1C100A。

F1C100A

1、资源

从这款IC的数据框图来看，粗略的可以得到几个点：

A、支持高清解码，分辨率为1920*1080。这是个什么概念呢?咱们可以打开笔记本电脑，如果是win10系统，那么咱们的最高分辨率就是这个。

但是，不仅仅是解码，它还支持编码，也就是可以录像，分辨率为1280*720。虽然不是专业的录像机IC，但这个分辨率也很实在了，已经有点那会彩电的感觉了。对比STM32F1系列的单片机，虽然也能图形处理 ，但也只基于静态界面。

B、作为单片机，USB、SPI、Timer、TWI（就是平常的IIC）都是有的，而且还有IIS接口，可以接个话筒，这个功能不是低端应用的单片机能有的。不过STM32F1系列的MCU，这些外设都有。

C、cpu已经具有了I-cache和D-cache，本身来说这两者有一定的区别，但是这里都看做cache来说，都是SRAM。因为CPU从这个里面读数据特别快，所以将它作为DRAM到CPU的一个仓库。

既然有了SRAM那么DDR的控制是肯定不会少了，不然怎么跑Linux系统。说到Linux系统，STM32H7系列也是可以跑Linux。

说了这么多，咱们来看看价格 全新原装解码芯片 F1C100A C100A （带A）TQFP128------9.50元 、STM32F103C8T6 LQFP48 ARM芯片 嵌入式微控制器------7.50元 、STM32H743VIT6 LQFP100 ARM 32位微控制器芯片原装正品------58.95元 。

这个IC价格完全可以在30元以内跑起最小开发系统板，自己打板子的那种。

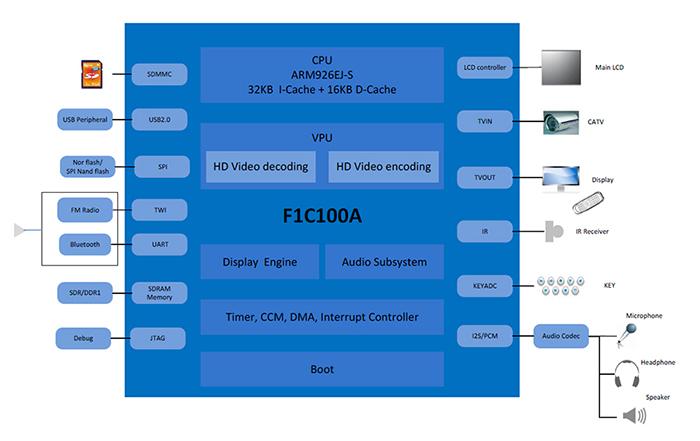

F1C100A的系统框图

2、资料

既然这IC支持Linux系统，那么有没有开源社区在做开发呢。是的，还真有那就是荔枝派Nano 。荔枝派Nano的主芯片—全志F1C100s；Arm9架构，16KB D-Cache，32KB I-Cache，支持从SPI Flash或TF卡启动，支持USB OTG载入更新。官方的宣传更加厉害，9.9元起，这个核心板就是一块STM32F1ZET6的价格。那么，我们来看看这个9.9元买到的板子怎么入门。

荔枝派nano

因为是开源社区，所以板子的基本操作官网（http://nano.lichee.pro/）都有，其中包括系统适配篇、驱动开发篇、应用开发篇。依靠这些资料进不了华为，进不了阿里，但是入门个Linux应该是可以的。高级不高级不知道，但是价格亲民哪，9.9元入门Lniux 。

荔枝派官网

3、应用

学习的目的不是学习，而是应用，不然谁知道学得怎么样。接下来介绍一款应用，各位绝对见过，只是没有细究------看戏机。

第一张图是看戏机的背面，标明了输入电压和输出功率。为什么还有个输出功率呢，外接喇叭的，或许是为了可以大家一块听戏。

背面

第二张图是看戏机的正面，两边按钮，中间屏幕，有点游戏手柄的感觉。看这画质，是不是能够感受到这满满的年代感。

正面

最后一张图，咱们来看看内部电路,能够看到USB接口、miniusb接口、耳机输出接口，最明显的就是F1C100A和海力士的内存了。

主控IC

这个设计不能说是复杂，但是很精巧，确实不浮夸。

最后的话：

看到这些，是不是有种用F1C100A玩Linux的感觉了。
