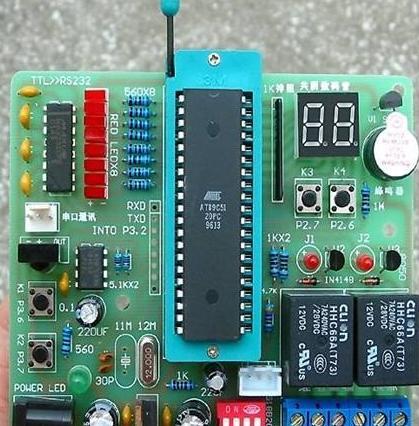

51单片机IO口的四种使用方法

传统51单片机IO接口只可以作为标准双向IO接口，如果用其来驱动LED只能用灌电流的方式或是用三极管外扩驱动电路。

灌电流方式：LED正极接VCC，负极接IO口。IO为高电平是LED两极电平相同，没有电流，LED熄灭;IO为低电平时，电流从VCC流入IO，LED点亮。但是当你吧LED正极接在IO接口，负极接GND时，将IO接口置于高电平，LED会亮，但因为IO接口上拉能力不足而使亮度不理想，可以用下面介绍的方式解决这个问题。

推挽工作方式：LED正负极分别接在两个IO口上，然后设置正极IO接口为推挽输出，负极IO接口为标准双向灌电流输入。推挽方式具有强上拉能力，可以实现高电平驱动LED。

IO口的四种使用方法

从I/O口的特性上看，标准51的P0口在作为I/O口使用时，是开漏结构，在实际应用中通常要添加上拉电阻1、P2、P3都是准双向I/O，内部有上拉电阻，既可作为输入又可以作为输出。而LPC900系列单片机的I/O口特性有一定的不同，它们可以被配置成4种不同的工作模式：准双向I/O、推挽输出、高阻输入、开漏。

准双向I/O模式与标准51相比，虽然在内部结构上是不同的，但在用法上类同，比如要作为输入时都必须先写“1”置成高电平，然后才能去读引脚的电平状态。!!!!!为什么是这样子?见下面分析。

推挽输出的特点是不论输出高电平还是低电平都能驱动较大的电流，比如输出高电平时可以直接点亮LED(要串联几百欧限流电阻)，而在准双向I/O模式下很难办到。

高阻输入模式的特点是只能作为输入使用，但是可以获得比较高的输入阻抗，这在模拟比较器和ADC应用中是必需的。

开漏模式与准双向模式相似，但是没有内部上拉电阻。开漏模式的优点是电气兼容性好，外部上拉电阻接3V电源，就能和3V逻辑器件接口，如果上拉电阻接5V电源，又可以与5V逻辑器件接口。此外，开漏模式还可以方便地实现“线与”逻辑功能。

对于上面疑问的解释，有这样一个资料：

高阻态这是一个数字电路里常见的术语，指的是电路的一种输出状态，既不是高电平也不是低电平，如果高阻态再输入下一级电路的话，对下级电路无任何影响，和没接一样，如果用万用表测的话有可能是高电平也有可能是低电平，随它后面接的东西定。

电路分析时高阻态可做开路理解。你可以把它看作输出(输入)电阻非常大。他的极限可以认为悬空。

高阻态的典型应用：

1、在总线连接的结构上。总线上挂有多个设备，设备与总线以高阻的形式连接。这样在设备不占用总线时自动释放总线，以方便其他设备获得总线的使用权。

2、大部分单片机I/O使用时都可以设置为高阻输入，如凌阳，AVR等等。高阻输入可以认为输入电阻是无穷大的，认为I/O对前级影响极小，而且不产生电流(不衰减)，而且在一定程度上也增加了芯片的抗电压冲击能力。

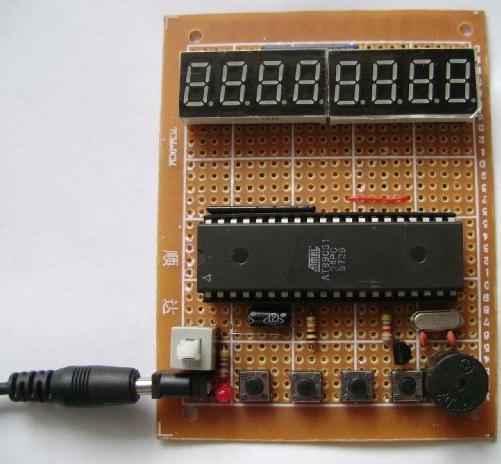

51单片机IO端口基础知识及应用

文章目录

89C51单片机引脚信息

我们在学习使用任何芯片到时候，可能第一个要注意的就是芯片的引脚信息了，因为我们必须弄懂每个引脚的功能才能更好的设计出对应的电路。本文就来说下89C51单片机的引脚IO端口及应用，学习单片机的IO口的应用也是入门单片机的第一步。

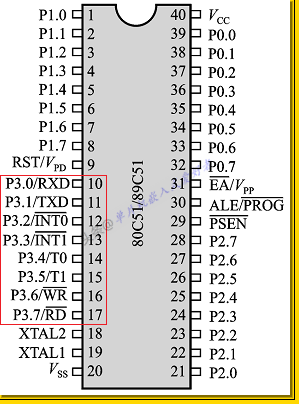

上图是89C51单片机的封装引脚图，89C51单片机有4个IO端口为P0~P3，每个端口有8个引脚，分别对应8个位0~7，每个端口的引脚都可以作为输入输出使用。

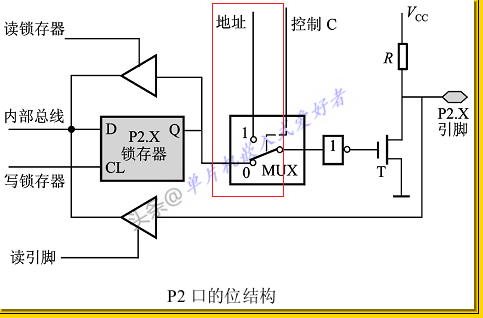

单片机IO端口内部结构

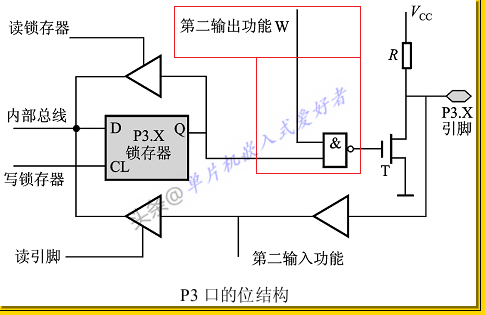

其中P3端口有复用功能，比如串口和外部中断功能等，从上两张图中引脚信息也可以看出。

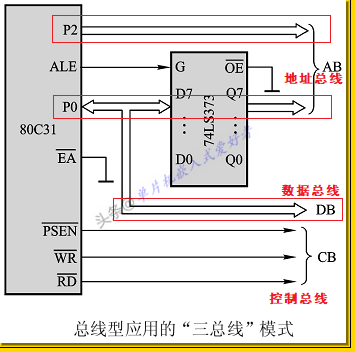

在有使用外部存储器时，P2用作访问外部总线的高8位地址，P0端口用作分时访问外部总线低8位地址和8位数据。

另外P0口没有内部上拉电阻，是一个真正的双向口 ，引脚内的是一个开漏结构。

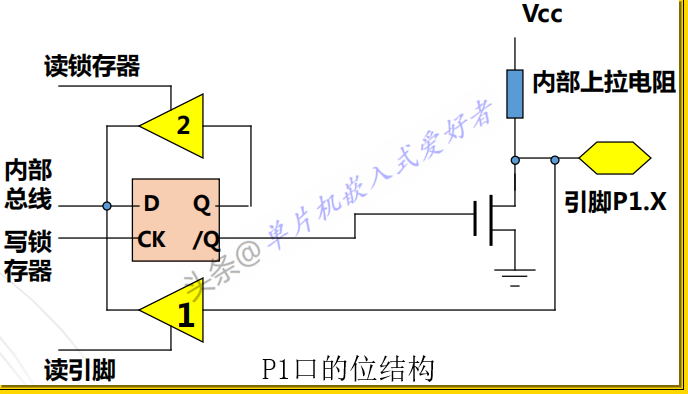

P1、P2、P3口的位结构都有一个上拉电阻，因而被称为"准双向口 "。正是由于此上拉电阻的存在，所以有些时候P1、P2、P3端口的引脚的外部上拉电阻可以省略，P0端口的引脚某些时候需要考虑使用上拉电阻。下面就以P1端口为例，介绍下单片机引脚输入输出功能的应用。

单片机IO引脚输出应用

单片机IO引脚作为输出时，其实就是控制其引脚内部开关管的通断，从而使引脚输出对应的高低电平。下面给出一张控制led灯的电路图，并讲解IO输出高低电平的控制过程。

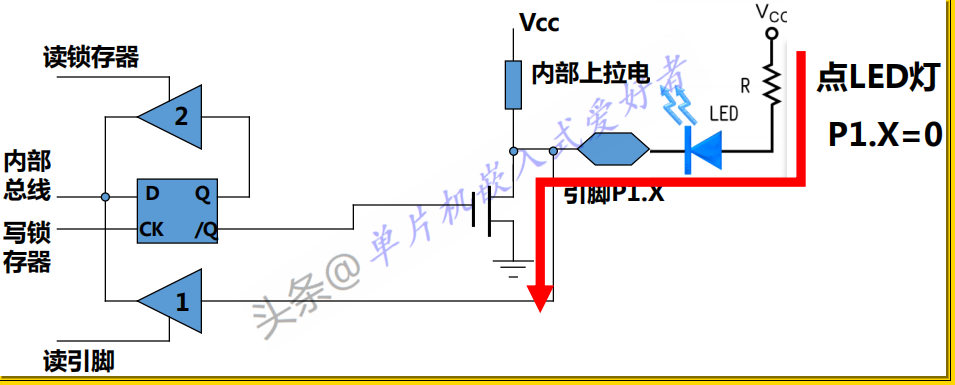

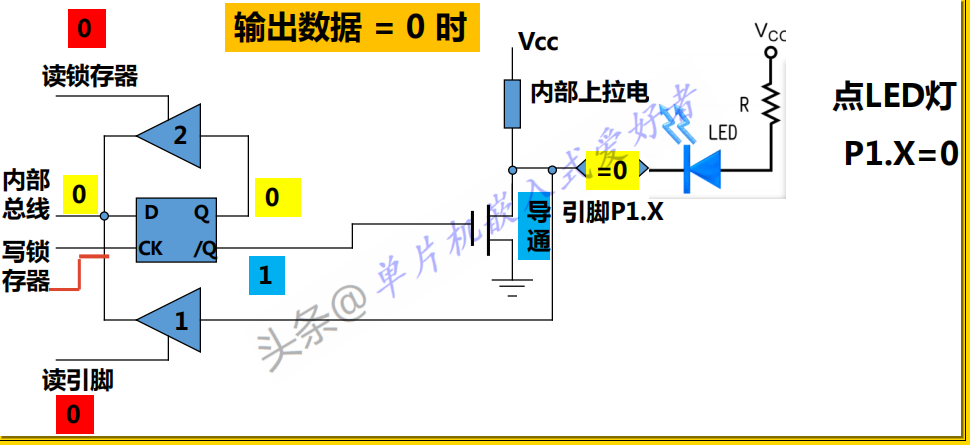

上图中使用P1端口的一个引脚控制一个Led灯，红色剪头已经指出了Led亮时电流的流向，主要就是控制引脚内部的开关管的通断来控制Led灯亮灭。

如上图所示，输出数据0时，IO引脚内部开关管导通，从而使IO引脚低电平接地，所以Led灯亮。

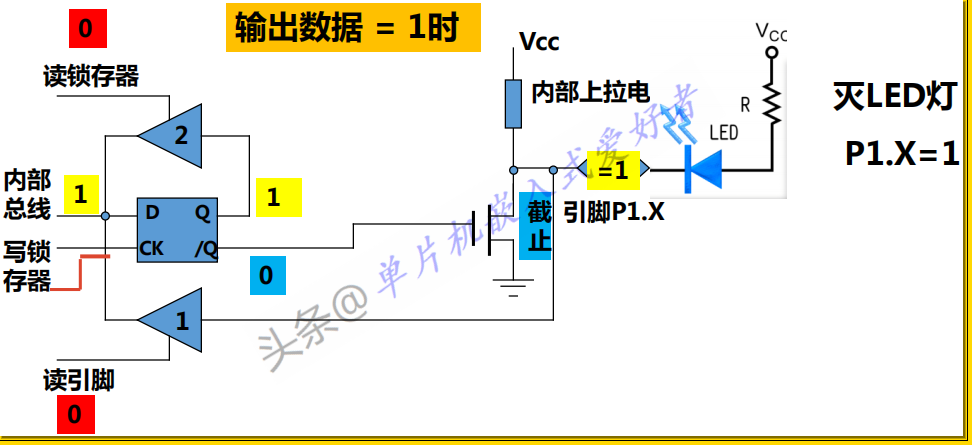

当内部总线输出数据为1时，IO引脚内部开关管截止，IO引脚与地断开，通过内部上拉电阻连接到Vcc，所以Led灭。

单片机IO引脚输入应用

单片机IO引脚作为输入时，主要通过外部不同的高低电平输入，从而读出对应的数据1和0的过程，下面就以一张按键输入电路为例讲解按键的识别过程。

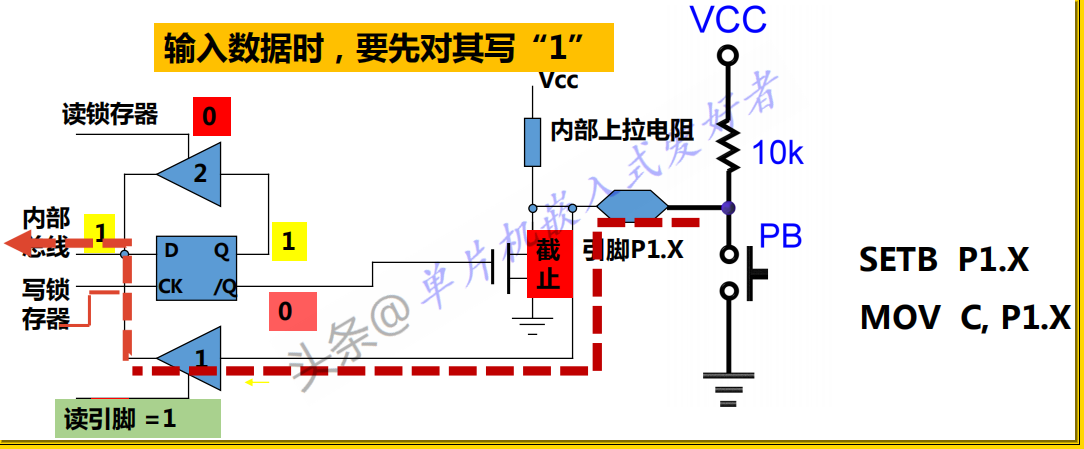

从上图中可以很直观的知道，在IO引脚作为输入时，需要先控制其内部开关管断开，不然开关管导通会使IO引脚一直接地，从而读到的会一直是0。在配置开关管断开后，我们就可以读IO引脚数据了，如果读到1，说明按键没有按下，引脚通过上拉电阻接到电源Vcc，如果读到0，说明按键按下，引脚通过按键连接到地。这样我们就可以判断按键按下了。

总结：

1.单片机每一个I/O口都可以独立地作输入或输出口使用，但P0和P2在访问外部存储器时作地址/数据总线，此时它们将不能再作为I/O口使用。

2.当I/O口作为输入时，必须通过程序输出1使内部开关管截止，这样从"管脚Px.x"输入的信号才能在"读管脚"信号的帮助下被正确读走。

3.P1、P2、P3因为内部上拉电阻而被称为"准双向口"。在作输入时，上拉电阻将"管脚Px.x"拉高并在外设输入低电平时向外输出电流。

4.P0口没有内部上拉电阻，是一个真正的双向口。作输入时因开漏结构而浮地。
