基于单片机火灾烟雾及温度报警系列设计实例

　　　　　　　　　　　　　　　　　可调节报警烟雾等级

/***********读数模转换数据********************************************************/

unsigned char ad0832read(bit SGL,bit ODD)

{

unsigned char i=0,value=0,value1=0;

SCL=0;

DO=1;

CS=0;//开始

SCL=1;//第一个上升沿

SCL=0;

DO=SGL;//SGL

SCL=1; //第二个上升沿

SCL=0;

DO=ODD;

SCL=1; //第三个上升沿

SCL=0; //第三个下降沿

DO=1;

for(i=0;i<8;i++)

{

SCL=1;

SCL=0; //开始从第四个下降沿接收数据

value<<=1;

if(DO)

value++;

}

for(i=0;i<8;i++)

{//接收校验数据

value1>>=1;

if(DO)

value1+=0x80;

SCL=1;

SCL=0;

}

CS=1;

SCL=1;

if(value==value1)//与校验数据比较，正确就返回数据，否则返回0

return value;

return 0;

}

科技制作 基于430单片机的烟雾探测器程序示例

这个程序使用了IO口中断和AD采集中断，具有采集烟雾浓度，超过浓度阈值报警等功能；

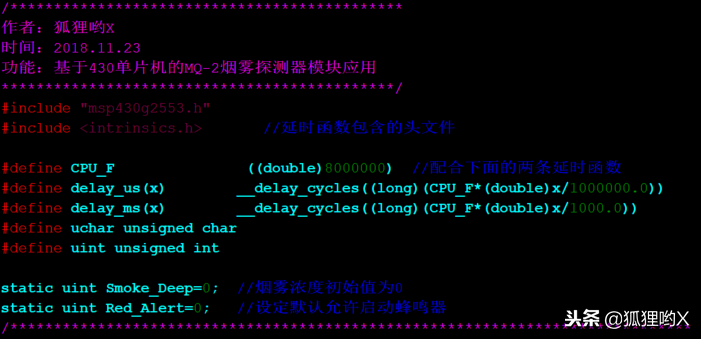

程序预览

下面是程序示例：

/**********************************************************

作者：狐狸哟X

时间：2018.11.23

功能：基于430单片机的MQ-2烟雾探测器模块应用

***********************************************************/

#include "msp430g2553.h"

#include <intrinsics.h> //延时函数包含的头文件

#define CPU_F ((double)8000000) //配合下面的两条延时函数

#define delay_us(x) __delay_cycles((long)(CPU_F*(double)x/1000000.0))

#define delay_ms(x) __delay_cycles((long)(CPU_F*(double)x/1000.0))

#define uchar unsigned char

#define uint unsigned int

static uint Smoke_Deep=0; //烟雾浓度初始值为0

static uint Red_Alert=0; //设定默认允许启动蜂鸣器

/******************************************************************************

名 称：main

功 能：主函数

输入值：无

输出值：无

返回值：无

******************************************************************************/

void main(void)

{

WDTCTL = WDTPW+WDTHOLD; //关闭看门狗定时器

if (CALBC1_8MHZ==0xFF)

{

while(1);

}

DCOCTL = 0;

BCSCTL1 = CALBC1_8MHZ;

DCOCTL = CALDCO_8MHZ; //配置DCO产生8MHz的频率

P1DIR&=~BIT6; //P1.6为输入模式

P1IES&=~BIT6; //P1.6为上升沿中断

P1IE|=BIT6; //P1.6中断使能

P1IFG=0; //清中断标志位

ADC10CTL0 = ADC10SHT_2 + ADC10ON + ADC10IE; //打开10位ADC，允许中断

ADC10CTL1 = INCH_0; // 选择 A0为输入通道

ADC10AE0 |= BIT0; // 选择P1.0口作为采集口

ADC10CTL0 |= ENC + ADC10SC; // 打开AD采样和转换开关

_EINT(); //打开总中断

LPM3; //进入低功耗模式3

}

/******************************************************************************

名 称：ADC10_ISR

功 能：AD采集中断函数

输入值：无

输出值：无

返回值：无

******************************************************************************/

#pragma vector=ADC10_VECTOR //AD采集中断

__interrupt void ADC10_ISR(void)

{

uchar i;

Smoke_Deep=ADC10MEM; //获得烟雾浓度

/********在这里添加驱动显示屏的程序，显示烟雾浓度，可以不加*******/

if(!Red_Alert) //判断是否允许发出警报

{

if(Smoke_Deep>想要的预定值) //如果烟雾浓度大于预定值

{

P1DIR|=BIT5; //P1.5为输出模式

for(i=0;i<20;i++)

{

P1OUT|=BIT5; //驱动蜂鸣器

delay_ms(300); //延时300毫秒

P1OUT&=~BIT5; //暂停蜂鸣器

delay_ms(200); //延时200毫秒

}

}

}

delay_ms(500); //延时0.5秒

ADC10CTL0 |= ENC + ADC10SC; // 再次打开AD采样和转换开关

}

/******************************************************************************

名 称：Key_interrput

功 能：IO口中断函数

输入值：无

输出值：无

返回值：无

******************************************************************************/

#pragma vector = PORT1_VECTOR //IO口中断

__interrupt void Key_interrput(void)

{

if(P1IFG&BIT6) //确认中断源来源是P1.6

{

delay_ms(2); //延时2毫秒，消抖

if(P1IFG&BIT6) //确认中断源来源是P1.6

{

P1IFG=0; //清中断标志位

Red_Alert=~Red_Alert;//取反

}

}

}

说明：P1.5口用于驱动蜂鸣器，P1.6口用于控制蜂鸣器工作的使能，P1.0口为模拟信号采集通道。

使用软件：IAR 7.11.2

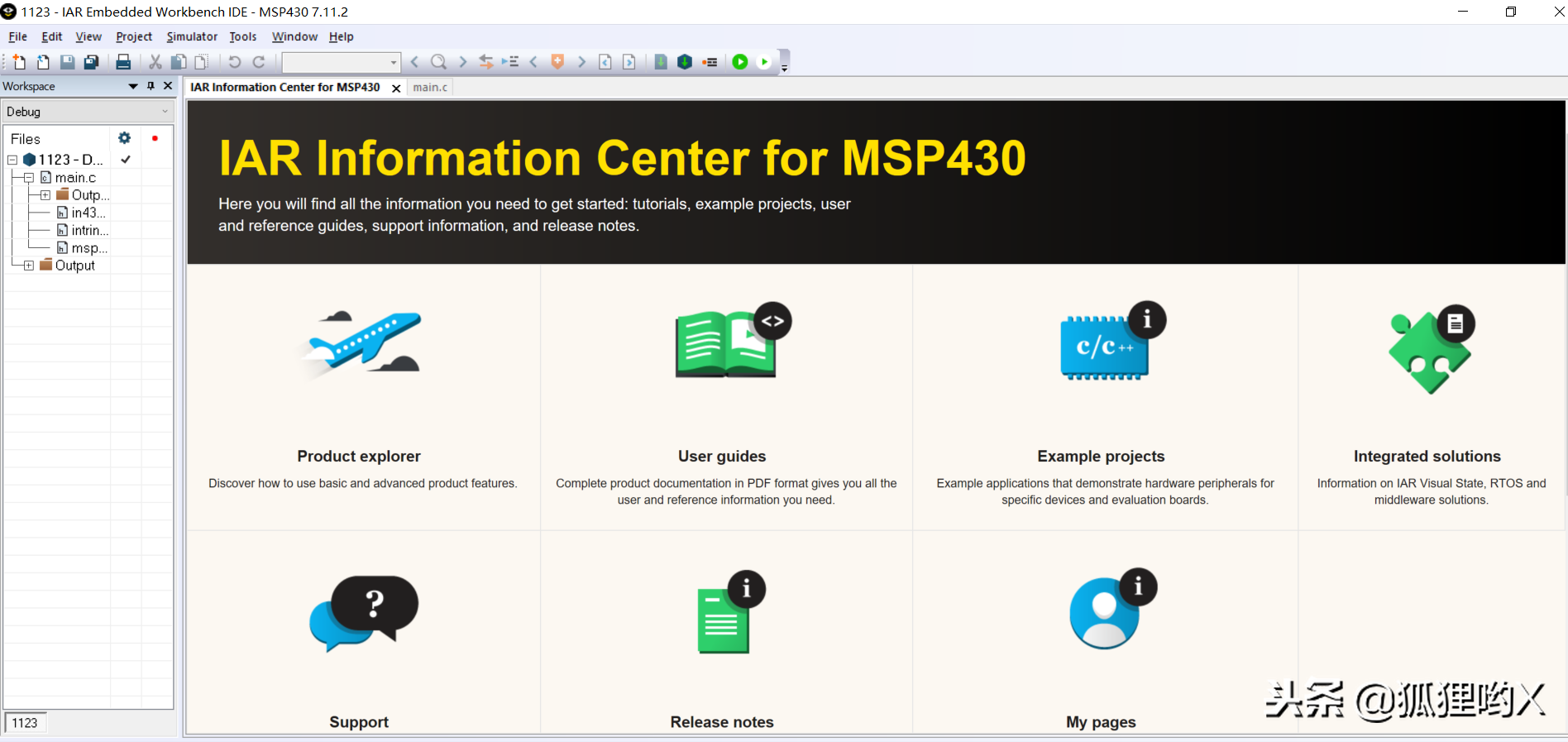

IAR软件预览

烟雾传感器的电路部分设计在扩展链接中。

烟雾传感器模块
