51单片机之LED灯

实验要求

众所众知，软件编程的第一个小程序就是打印“hello world”，同样硬件的编程也有他的第一个小程序，那就是LED灯的点亮，如果不做一个这样的小实验，学再多理论也是纸上谈兵。下面我们来实现LED灯闪烁的实验。

物料清单

电容

12M晶振

点阵开关

电阻

LED灯

AT89C52单片机（和51效果一样）

原理图

为了更形象的讲解LED灯闪烁的实验，笔者特意画了LED闪烁的原理图，他们的作用如下：

9脚所接的是复位系统，当我们按下按键之后，系统会从程序最开始的代码开始运行；

P0.0接了一个电阻和一个LED灯，为什么接这个电阻呢？如果不加电阻，电流过大可能会烧坏LED灯，所以LED灯使用的时候一般都加限流电阻。

复位电路和晶振电路是单片机的固定外围电路，数据手册上已经给出，不需要我们花心思研究。

程序

我们要做的是让单片机控制LED灯以一秒的频率闪烁，这就避免不了写程序，看看现在的硬件产品吧，哪一个硬件产品里面没有集成电路，又有哪一个没有代码的“参与”。所以不要说硬件工程师就只做硬件，写单片机代码也是硬件工程师分内的事。下面把完整代码分享给大家。

#include <reg51.h>

void delay(void)

void main()

{

while(1)

{

P0=0x01;

delay();

P0=0x01;

}

void delay(void)

{

unsigned char a,b,c;

for(c=167;c>0;c--)

for(b=171;b>0;b--)

for(a=16;a>0;a--);

_nop_;

}

}

delay（）函数是由单片机小精灵生成的，如果我们自己计算的话太麻烦了。

实验现象

视频加载中...

最后

我们实验的当中只用到了一个LED灯，所以直接用单片机驱动也可以，但是单片机的总的驱动电流就很小，如果LED灯多了的话，51单片机是驱动不了的，这时候就需要外加电源和开关管来驱动LED。

如何用单片机点亮一个LED灯（入门基础篇）

这几天主要为大家分享一些元件的基础知识以及在电路的应用，一开始没直接就写单片机之类的，对于单片机来说的，需要我们有一些基础，在应用中不但涉及到模拟电子技术也包括数字电子技术，对于从未接触这方面的人员来说，理解起来是有些难度的，为了能让大家都明白，我们还是先学习下它的基础应用。

今天我们使用的单片机芯片为STC89C52，他和俗称51单片机使用方法一样，就是内存大小不一样而已，在我国大部分人入门单片机是从51开始的，在国外用的最多的是Arduino，这也不是绝对的，考虑到大部分人群，我们今天就用51单片机来讲解。

一提到单片机，没有接触过的会产生一个疑问 ，什么是单片机？

STC89C52芯片

官方解释为：单片机（Microcontrollers）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。从上世纪80年代，由当时的4位、8位单片机，发展到现在的300M的高速单片机。

简单的理解他就是一个集成电路（内部有很多复杂电路），他能控制许多模块，单片机就像人的大脑，我们做什么是都是由大脑控制，因此单片机的发明使自动化智能化更近了一步。

如果问你如何让一个LED亮的话，可能你想到最直接的方法就是把LED的正极连在VCC，负极连在GND，如果电流太大，可以串联一个电阻起到限制电流的作用；在单片机中道理也是如此，通常我们把LED正极经过串联一个电阻直接连在电源正极，然后另一端接在单片机上。

由原理图可以看出，只要我们把P1^0这个端口接地就行了，因此我们所做的工作就是用单片机能够理解的语言把P1^0这一个端口接地，这就得需要编程，这里就不多介绍编程，回来专门写一篇文章关于编程的文章，这里把程序直接展示出来。

#include<reg52.h>

sbit LED=P1^0;

main()

{

while(1)

{

LED=0;

}

}

这个程序很简单，单片机会一直循环执行LED=0这个语句（在数电中可以简单理解为=0就是接电源负=1就是接电源正），意思就是让P1^0这个端口接地，这样就能使LED一直点亮。

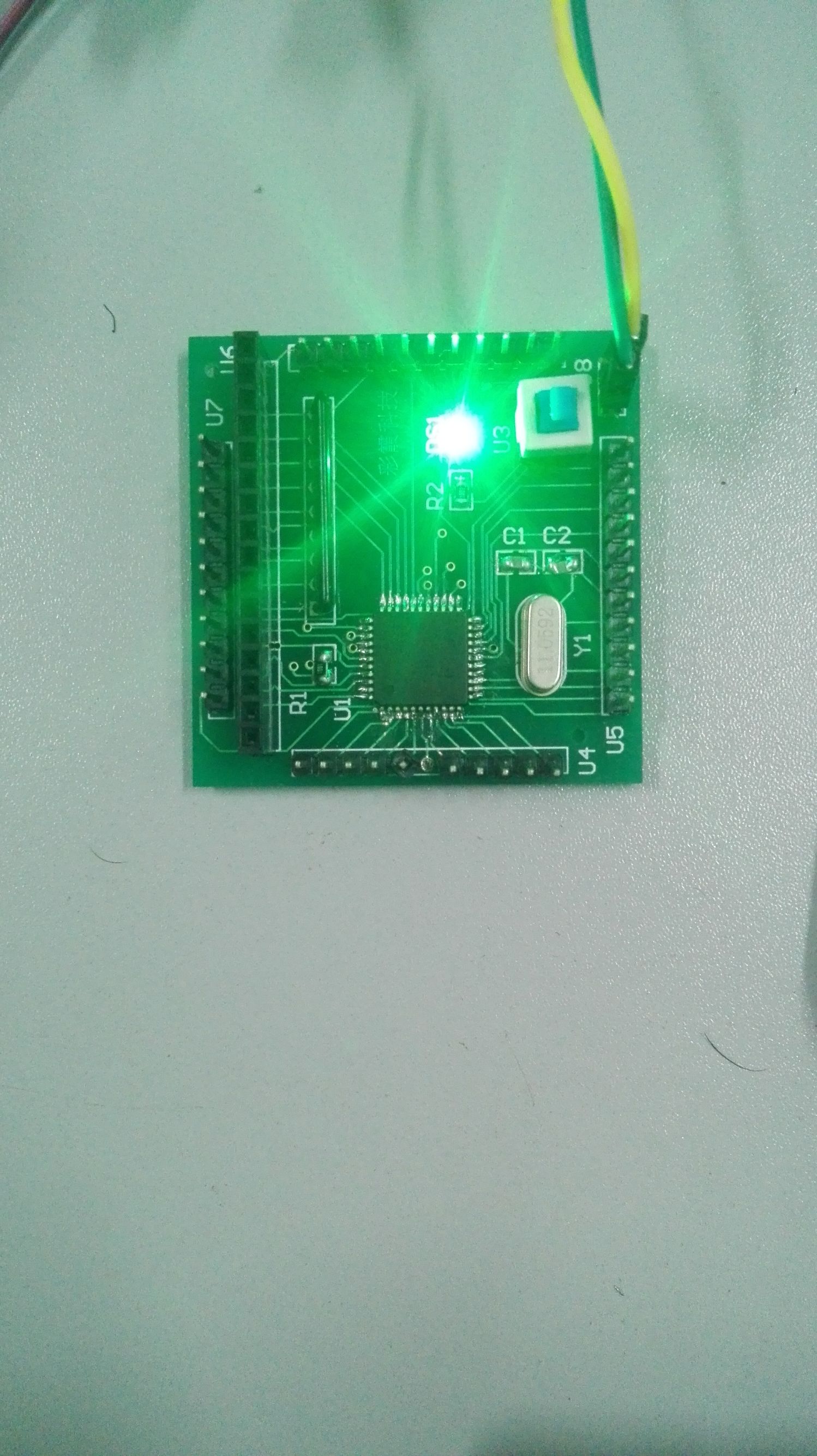

用的贴片展示的效果

一开始学单片机的时候都会从点亮一个LED灯开始做起，就像我们学编程输出一个HELLO WORD一样，大家也不要小瞧LED灯，其实我们生活中很多地方都用到了，像流水灯，交通信号灯，广告牌，甚至连显示屏都会用到LED灯，如果你能够足够熟练操作LED，还是前途无量的。

单片机入手还是比较容易的，如果想熟练应用的话，还是有一定难度的，但是只要我们坚持下来，我相信你就能够熟练开发应用，我会每天发布一些这方面的文章，大家可以关注下，我祝大家能够取得成功！
