方波发生器的产生
单片机应用技术课程报告实验名称
方波发生器的产生
实验时间
学生姓名
实验地点
钉钉群线上
同组人员
专业班级
1、实验目的
1.掌握定时器的使用;
2.掌握定时器的结构及控制方法;
3.掌握频率示波器和频率计的用法;
4. 掌握单片机系统的仿真过程。
2、任务设计要求
利用定时器的方式1产生频率为250HZ的等宽的方波
3、总体设计方案
根据实验任务要求,通过功能分析,设计的系统总体方案如图所示。
4、硬件电路设计
使用元件:AT89C51、Rx8、 BUTTON、 RES、 RX8、LED-BIUE 频率计,模拟示波器,选择虚拟仪器,选择第一个就是示波器,第三个就是频率计。
5、软件程序设计
(1)、程序设计思路(流程图绘制)
结束
结束
结束
(2)程序清单
#include<reg51.h> //定义8051寄存器头文件
#define WAVE P2 //定义输出端口
void service_t0(void) interrupt 1 using 1
{
TH0=(65536-2000)/256;
TL0=(65536-2000)%256;
WAVE=~WAVE;}
main( ) // 主程序开始
{
WAVE=0xff;
TMOD=0x01; //置T0为工作方式1,
TH0=(65536-2000)/256; //置T1定时时间常数
TL0=(65536-2000)%256;
TR0=1; //启动T0定时器
ET0=1; //允许T0中断
EA=1; //开放总中断
while(1) // 无穷回圈
}
性能指标测试及结果分析测试结果:
7、项目总结
在本次设计中,方波信号发生器的频率和占空比都独立可调。输出方波信号的占空比,范围为0%-100%, 调节精度为1%; 频率范围为50Hz-500Hz, 调节精度为10Hz。 频率和占空比之间的调节彼此独立。进行频率调节时,每次可以增加100Hz或10Hz,超过500Hz时输出为50Hz的方波;进行占空比调节时,每次可增加1%或10%,超出100%时输出占空比为0%方波。总体看来,设计成果达到了设计要求。输出方波的波形稳定,调节也较为简单。
8、项目设计报告成绩
指导教师签字:
年 月 日
方波发生器

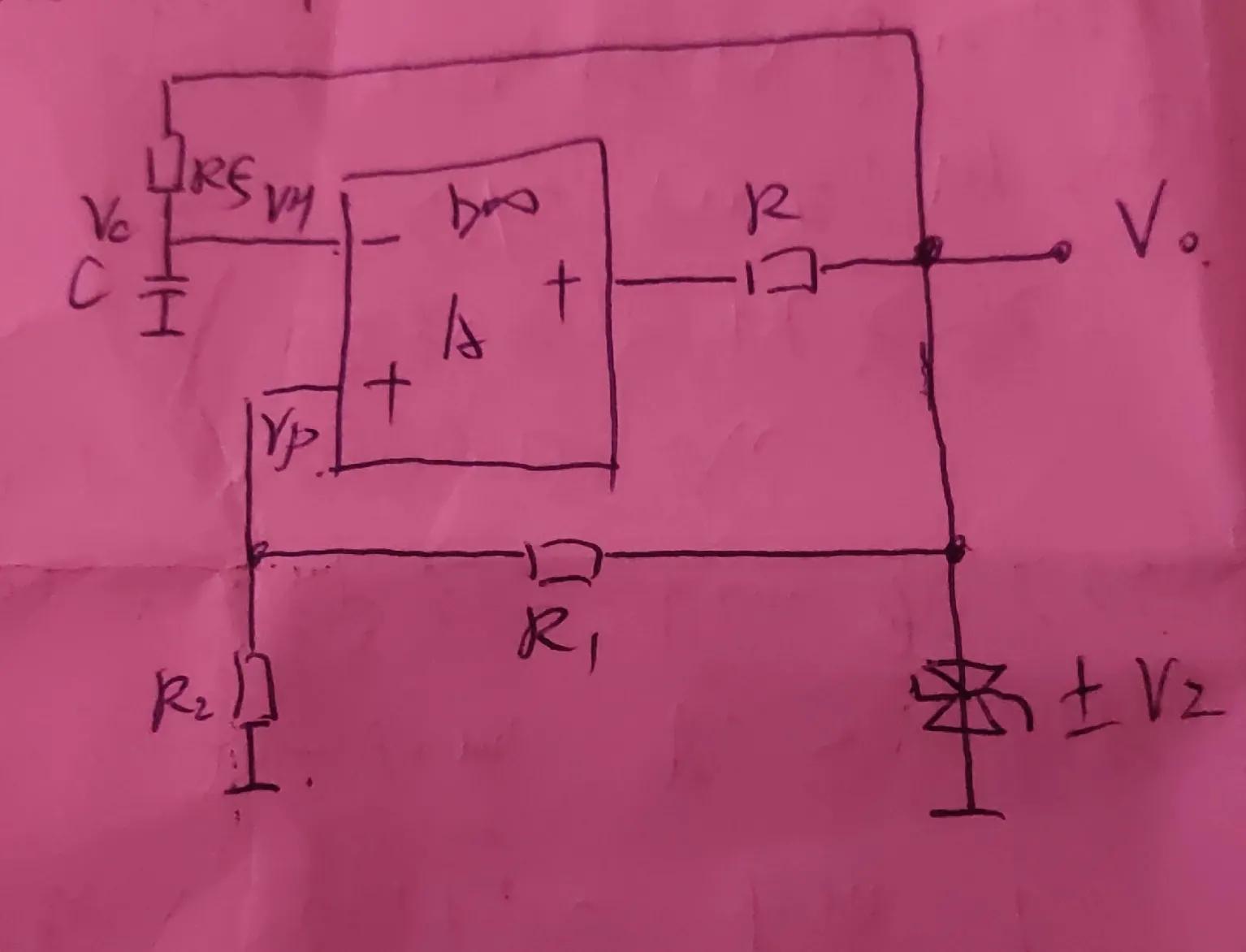

大家好,我是电器电!这篇文章给大家讲一下方波发生器。以前所讲的电路一般为RC正弦波所变换出来的方波。今日所讲则是直接产生方波的电路,如图所示
1
我们看1图如果把Rc支路去掉那么剩下的电路就是一个滞回比较器。以前所讲的滞回比较器有VREF,而图中电路让此端接地,电位为0。它是一个正反馈系统。我们给它加一个负反馈,也就是Rf和C这条支路。
看电路,无论VH输入的电压是什么,Ⅴo输出无非是两种结果:+Uz和-Uz,假如最开始的电容器上无电荷,那么反相端是0,保证了Ⅴo输出为Ⅴz,也就是
Ⅴc=0 Vo=+Vz

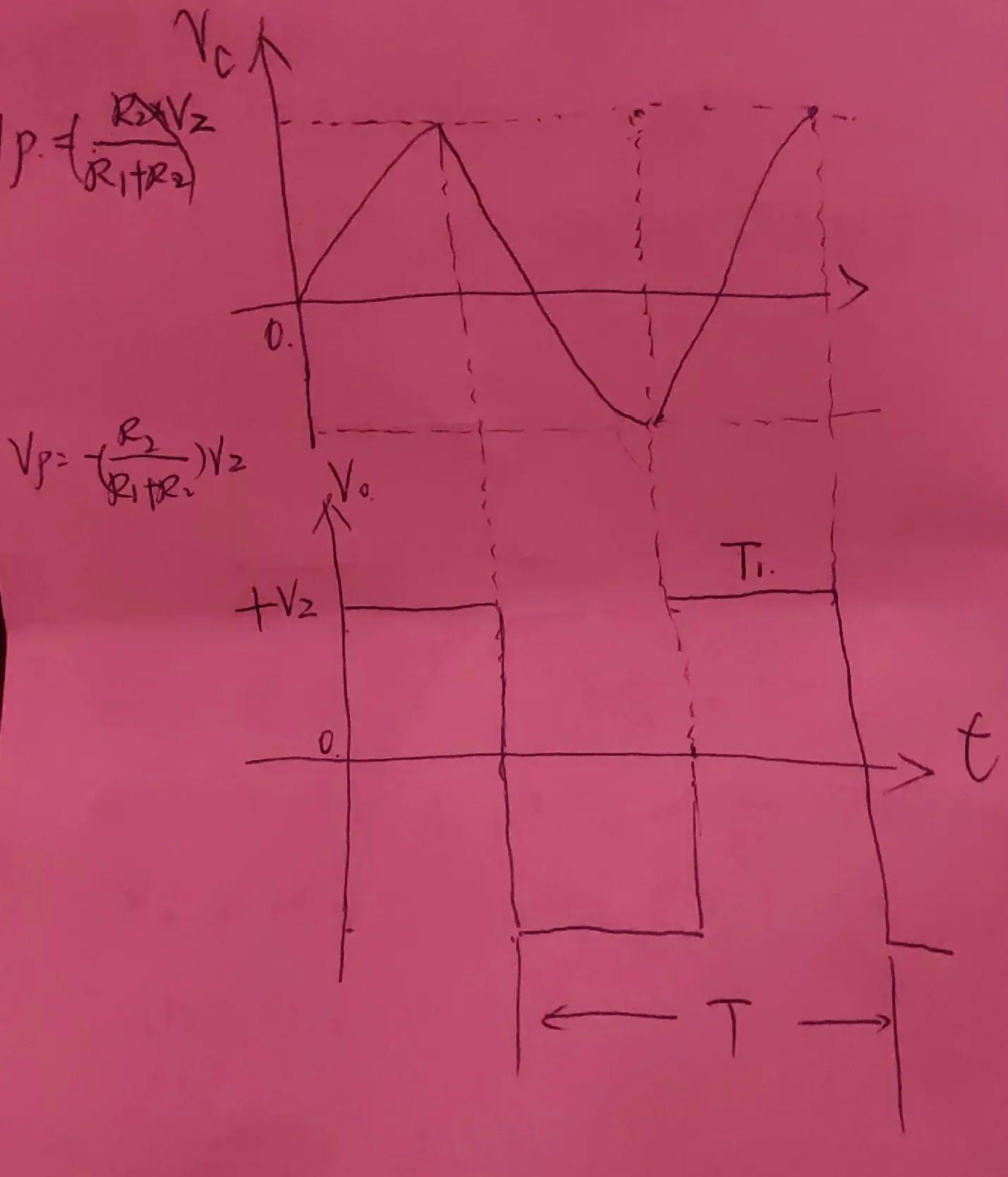

Ⅴz在R2上有分压,就是Ⅴp,可以知道Vp是大于0的一个数。Ⅴz又通过Rf给C充电,C上的电压Ⅴc就会以指数形式被充电。当Ⅴc充电后的电压超过Vp时,Ⅴo输出变成了-Ⅴz。我们来看一下它的波形
2
看波形可以看出,输出为Vz时,十Ⅴz通过Rf给电容首先按照指数曲线充电,电压充到等于Ⅴp后Ⅴo翻转成-Ⅴz,Ⅴp等于+Vz在R2上的分压,就是R2Vz/(R1+R2),翻转成一Ⅴz后,Vp电位改变,变成了R2(-Ⅴz)/(R1+R2)。看图上波形,最开始充电到了R2Ⅴz/(R1+R2)然后就开始放电,放电到0之后输出电压依然是(-Ⅴz)然后开始反向充电,充到Vp是R2(-Ⅴz)/(R1+R2)时电路又开始从头重复上述过程。Ⅴo就会输出矩形波。
从R2Ⅴz/(R1+R2)到R2(-Ⅴz)/(R1+R2)的放充电时间或从R2(-ⅤZ)/(R1+R2)的放充电时间都可以用一阶电路的过渡方程求出,从而求岀T1和T的时间。求出了T1和T就会算出它的占空比及频率,此电路占空比为50%所以为方波发生器。它的T等于请看下式
T=2RfC×ln(1+2R2/R1)
最后非常感谢大家的收看!
