触摸屏与单片机串口通信测试

工业现场在使用触摸屏的时候，与第三方控制器进行通信连接的时候，一般都是使用成熟的通信协议进行通信连接。而这些协议的实现过程，触摸屏厂商也已经在编程环境中进行了封装集成，对于使用的工程师来说，通信的数据交换过程我们无需要关心。仅需要设置配置好控制器（PLC）的品牌，型号系列及基本的通信通道就可以了。当然，这是触摸屏通信的常规使用方法，这里就使用自定义协议如何实现触摸屏与控制器（如，单片机）的通信方法，分享给大家。以下通信测试方法除电脑外无需任何硬件，感兴趣的话可以依照以下步骤还原测试过程。

工具及环境准备

在开始测试前，我们需要准备以下工具及软件。

DOPSoft 2.00.07

Virtual Serial Port Driver

stc-isp-15xx-v6.86v

虚拟串口

打开“Virtual Serial Port Driver”软件，添加COM1、COM2两个串口。添加完成后，如下所示；

串口助手设置

打开串口助手软件（stc-isp-15xx-v6.86v）。在串口助手的串口号中设置为COM1，9600，8，n，1。此处设置为COM1后，触摸屏中就只能配置为COM2。其必须与虚拟串口设置的串口号对应。

到此，就完成了测试环境的搭建。以下开始触摸屏部分的配置。

触摸屏设置

触摸屏设置为本次测试的核心。

STEP1

打开“DOPSoft 2.00.07”软件，并新建工程。

STEP2

在通信端口配置页面，按照如下配置通信端口。这里以触摸屏的COM2作为此处测试的连接端口，故需要将触摸屏的COM2的“连接“复选框取消选中。这样才可以将其用作自定义通信方式使用。

SETP3

在画面编辑页面，按照下图所示，设置10个数值输入框。并将其地址设置为触摸屏内部存储区域的$0-$10。

双击数值输入框，弹出数值输入框的配置对话框，如下所示。

在写入地址对话框的后侧，点击“…”，弹出输入对话框。将连线名称设置为内部存储区域（Internal Memory）。再将原件地址设置为“0”。

依照以上方法，将其他数值输入框设置到地址1-10.

STEP4

设置画面运行过程中的脚本程序。

选中画面，在右侧的属性栏，选择“画面Cycle宏”。

弹出触摸屏脚本编辑对话框，点击下图所示按钮，打开脚本程序代码编写向导对话框。

在脚本程序代码编写向导对话框中，选择“命令”-“通信”-选择命令。配置完成代码参数后，选择“更新宏”，完成代码的添加。

代码添加完成后，如下图所示。

$M0 = INITCOM(1, 0, 1, 0, 0, 6, 0)//初始化端口

SELECTCOM(1)//设置触摸屏通信端口为2号端口

$M1 = PUTCHARS($0, 20, 3000)//发送触摸屏内部$0开始的20个连续地址数据

Delay(300)//延时

$M0 = 0//清除端口初始化标志

$M1 = 0//清除数据发送完成标志

CLEARCOMBUFFER(1, 1)//清除串口缓存

STEP5

启动触摸屏在线仿真。弹出如下所示的对话框，按照如图所示的方式配置。

STEP6

按照地址，从上到下设置为1到10.

STEP7

打开串口助手，可以看到在串口助手的接收区域，已经接收到触摸屏在线仿真发送出来的数据，且数据中可以看到有1到10（串口助手配置为16进制显示模式，其中16进制的A即为十进制的10）。

STEP8

在触摸屏在线仿真页面，将第一个数据改为9999。

再次查看串口助手中接收到的数据，其中第一个数据已经变为0F 27.

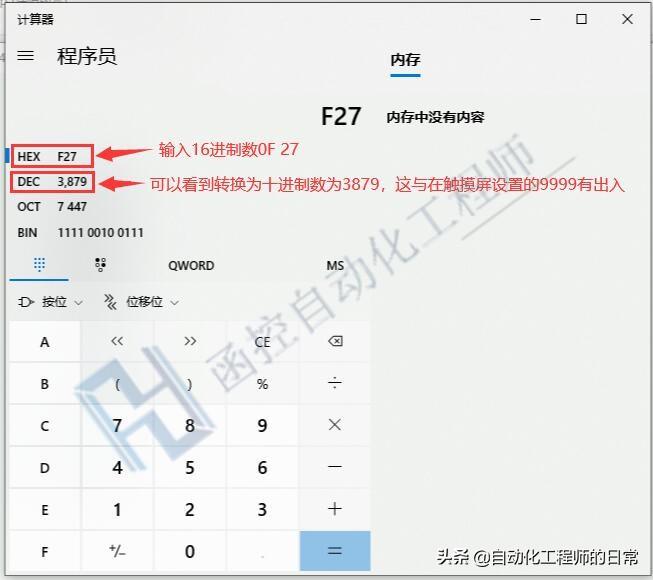

为了验证数据的正确性，打开电脑的计算器工具，将其设置为程序员模式。选择16进制输入模式。输入0F27，可以看到转换为十进制后数据为3879，这与触摸屏输入的数据9999无法对应。这是什么地方错了吗？其实不是。这只是数据的高低字节交换了，这在通信数据传输处理的时候需要特别注意。初次进行串口通信调试，很多都被这个给折腾过。

在计数器模式下，输入270F。可以看到其转换后的十进制数据为9999.与设置的输入数据一致。

自此，使用触摸屏进行串口自定义协议通信的测试就已经完成。
