测量单片机IO输入输出电阻

➤ 01背景

在

电子小帮手电路中电源开关电路分析 中介绍测量模块电路实验原理的时候，对于ATmega系列的 单片机的输出端口进行了内部描述 。特别是对于端口做为IO输出口的时候，它可以等效为通过电阻19Ω和22Ω分别上拉到VCC，或者下拉的GND。

电子小帮手电路中电源开关电路分析:https://zhuoqing.blog.csdn.net/article/details/109242259单片机的输出端口进行了内部描述:https://zhuoqing.blog.csdn.net/article/details/109238622

▲ ATMEGA单片机IO口等效电路

那么就会出现一个新的问题，对于ATmega单片机，这个IO口的内阻究竟有多大呢？

通过实验来确定单片机输出IO口的实际电阻阻值，这为将来使用单片机进行测量工作提供数据基础。

利用在 ATMEGA8 DIP-28面包板实验 中可以下载程序的实验方式，对于ATmega8单片机搭建在面包板上的测试芯片。通过实验来测量对应的IO端口在作为输出端时相对于GND，VCC的电阻阻抗。

ATMEGA8 DIP-28面包板实验:https://zhuoqing.blog.csdn.net/article/details/109245968

➤ 02测量方案

1.测量端口电阻

测量电阻阻抗的方式可以通过以下三种方式来进行：

通过V-A方法检测，也就是通过测量IO口输入、输出电流一项相对应的IO口电压的变化，来获得端口的等效串联点租。使用万用表直接测量；使用手持LCR表来测。

2.测量过程

通过软件编程，使得单片机的PB4,PB3,PB2,PB1分别处于输出高电平，和输出低电平的情况，然后按照上面三种方法来测量对于端口的内部等效阻抗。

▲ ATMEGA8 DIP-28封装

➤ 03测量数据

1.使用V-A方法测量IO内阻

(1) IO低电平内阻

▲ 测量电路图示意图

使用在 低价电阻箱-阻值测试 中的9999Ω电阻箱，分别改变IO端口的输出负载，记录不同电阻下输出端口的电压，进而可以进行获得内部电阻。

低价电阻箱-阻值测试:https://zhuoqing.blog.csdn.net/article/details/107112157

Current(mA) 3.068900 1.900500 1.376000 1.078700 0.889500 0.754900 0.655700 0.579500 0.519100 Voltage(V) 0.086651 0.055485 0.041959 0.034435 0.029279 0.025946 0.023526 0.021161 0.019959

▲ 端口电流与电压

通过线性拟合，可以建立输入电流（i，单位mA）与端口电压之间的线性关系。

通过上述线性方程，可以得到端口的输入电阻为：

(2) IO高电平内阻

测量不同输出电流下输出电压的变化。

Current(mA) 3.066000 1.897700 1.373900 1.077000 0.888000 0.753500 0.654500 0.578400 0.518200 Voltage(V) 0.077972 0.050410 0.038025 0.031065 0.026657 0.023490 0.021160 0.019415 0.018024

▲ 端口电压与电流

对上述电压电流线性拟合：

由此可以得到单片机高电平下输出内阻大约为：

通过实际测量，可以看到ATmega的IO口在输出状态下，内阻分别是26.15Ω（低电平）以及23.56Ω（高电平）。

2.使用万用表测量IO内阻

使用DM3068数字万用表，直接测量ATmega的输出低电平的IO对GND之间的电阻：

测量ATmega8输出高电平的IO对VCC（+5V）之间的直流电阻：

注意：由于存在输出静态电压，不能够测量输出高电平的IO对GND之间的电阻，或者输出低电平IO对VCC之间的电阻。

3.使用LCR表测量IO内阻

为了避免单片机端口的静态电压对于LCR表的测量影响，使用100uF的电解电容进行隔直之后，然后在使用Smart Tweezers进行测量相应端口的内阻。

▲ 使用隔直电容之后测量端口的内阻

低电平IO内阻：

高电平IO内阻：

➤ ※ 结论

单片机的IO如果作为输出端口，它可以等效一个内部穿有内阻的电压源。由于它内部是通过MOS管完成IO端口与VCC,GND的相连，所以内阻实际上是这些MOS管导通内阻。

通过对ATmega8单片机端口的内阻测量，可以看到这些内阻的大小在20欧姆到30欧姆之间。这与它的数据手册上相关的数值基本上是在同一数量级之内。

上文中使用了三种方法测量单片机IO口的内阻，它们的取值基本相似。因此上，在未来实际上应用中，可以根据具体情况来选择相应的测量方式。

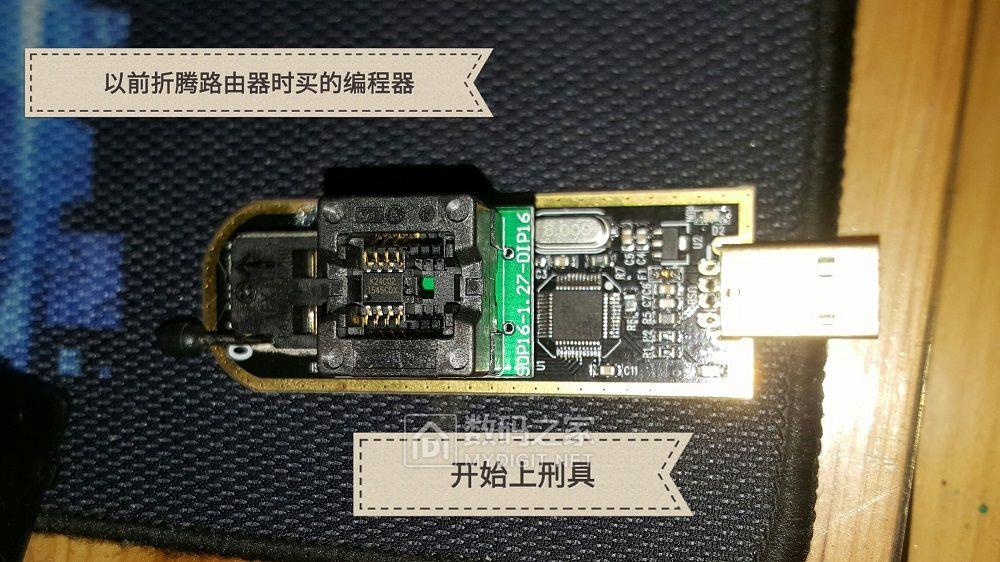

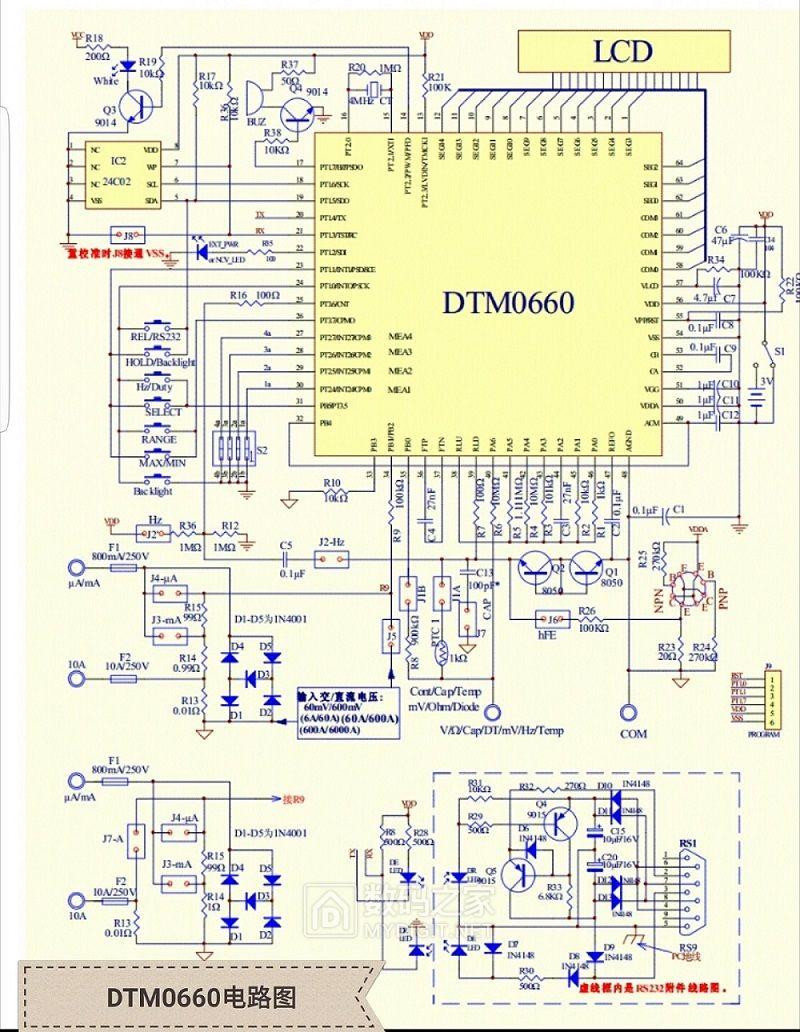

挖掘DTM0660芯片的潜能！用胜利VC81D新版学改最大数字9999

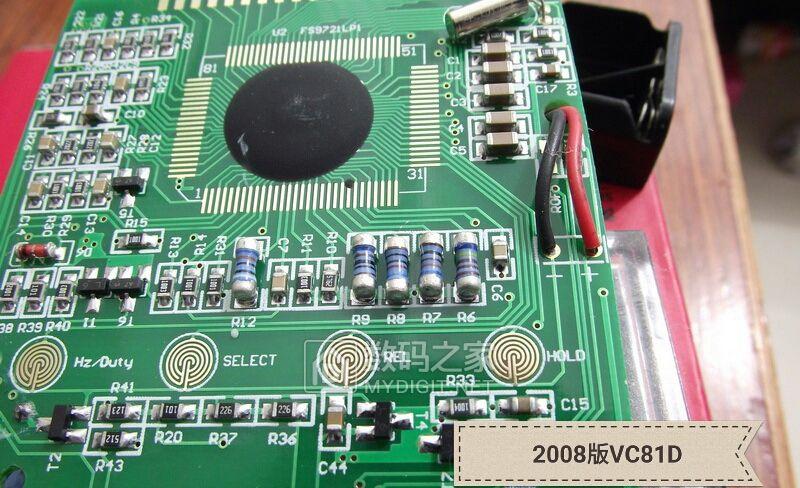

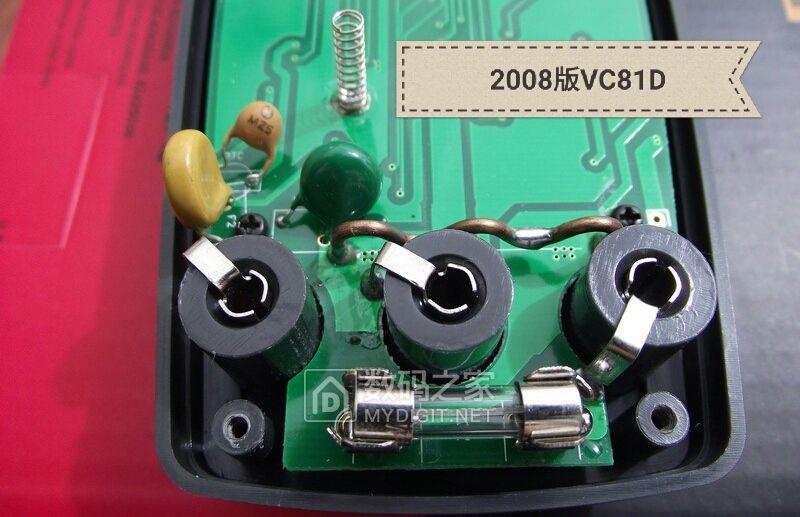

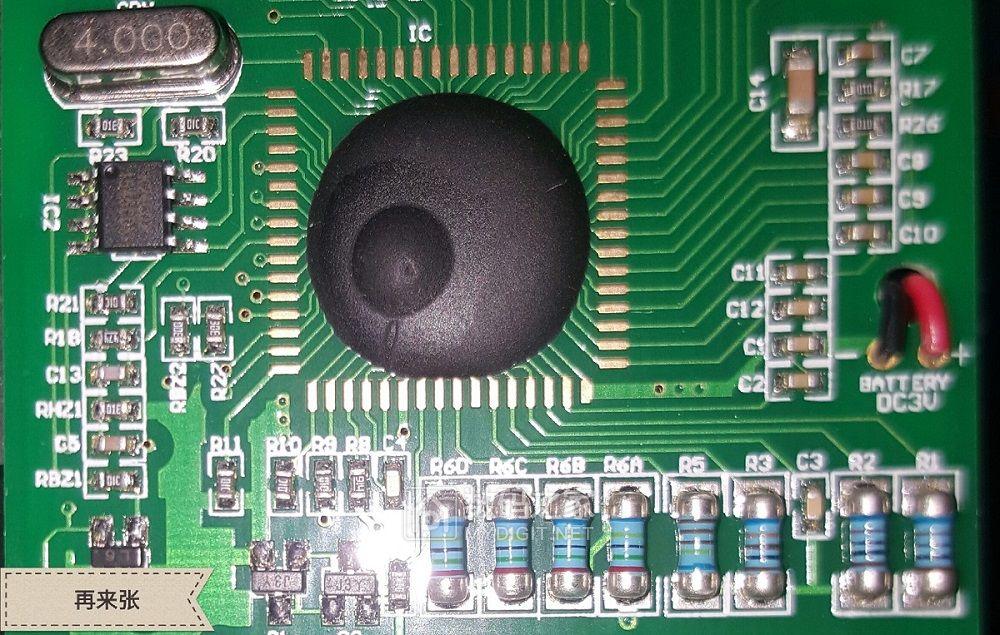

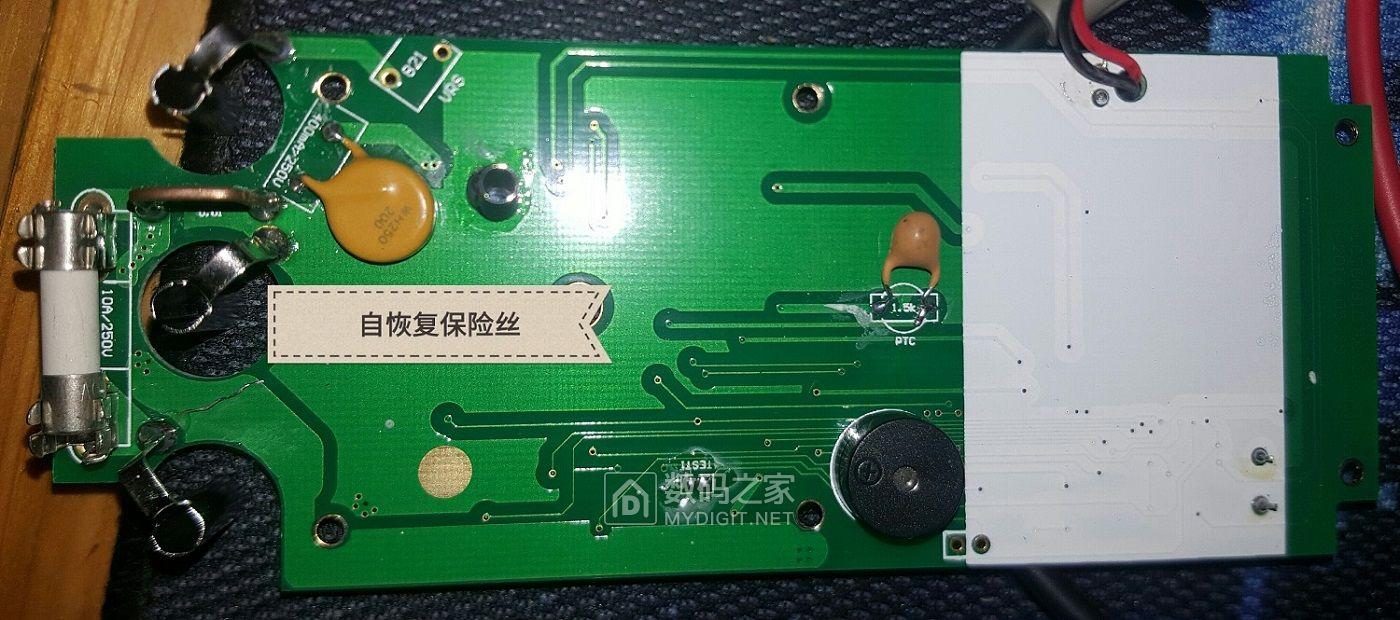

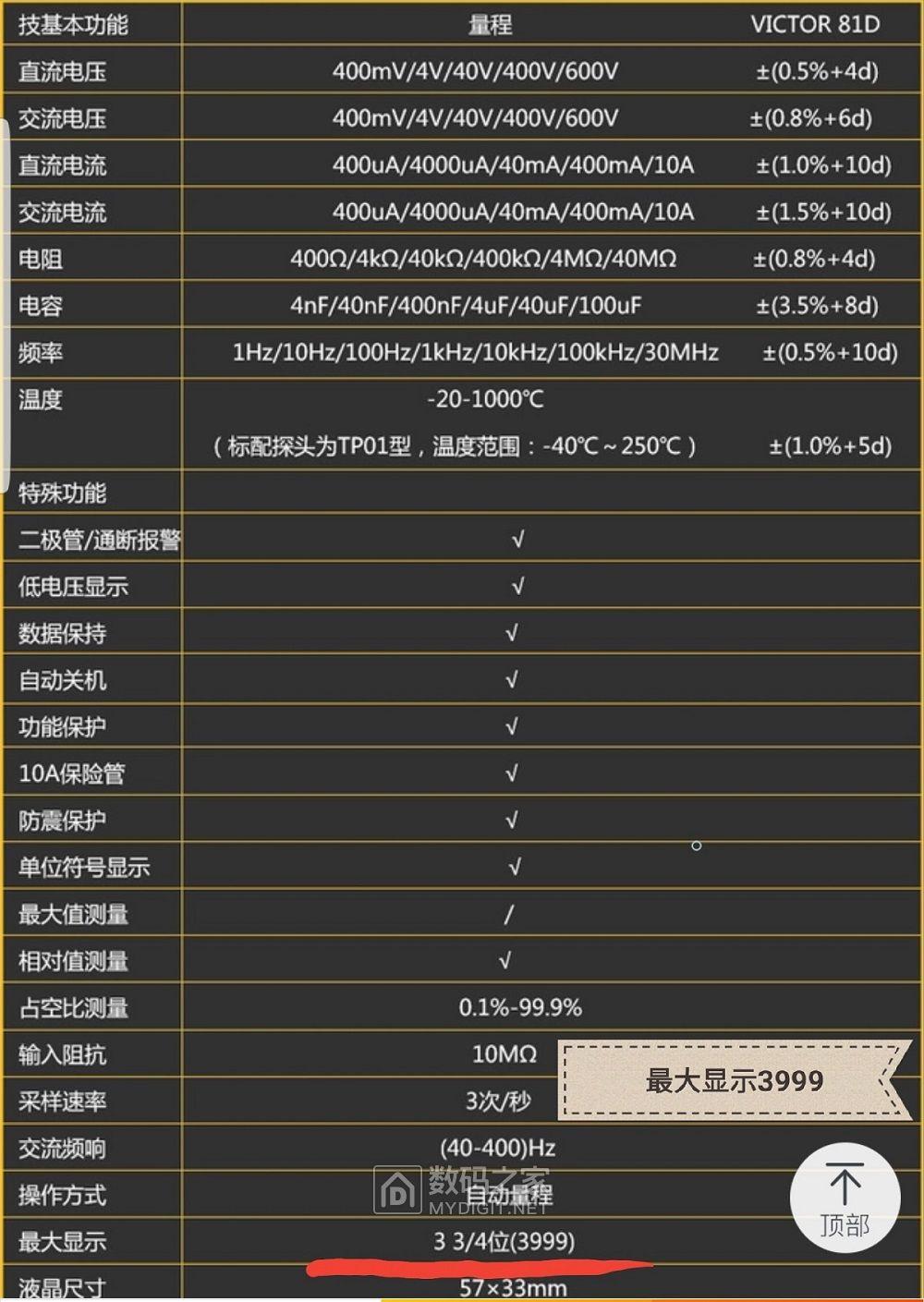

老版的VC81D估计很多人知道里面是颗FS9721芯片，最近论坛交易区领了张40的圈买了只胜利VC81D万用表，到手价48元，看说明屏幕数字最大3999，感觉还行，毕竟是老型号也没想拆，真好看到坛子有坛友发拆机贴看着觉得和老板拆机图不太一样，坛友的图太模糊看不太清楚，但和老版芯片明显不同，难道胜利为了减成本用了不知啥型号的单片机？还是拆开看看吧。

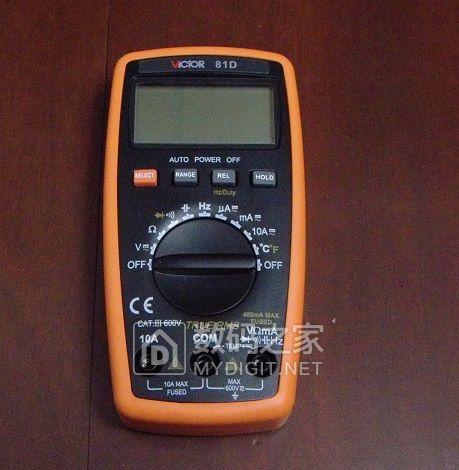

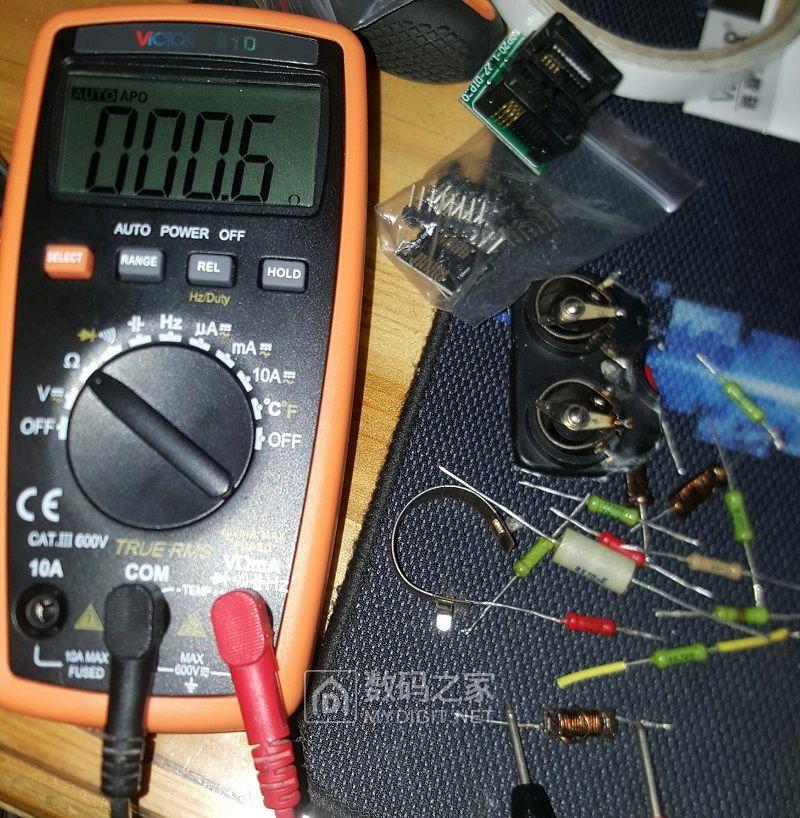

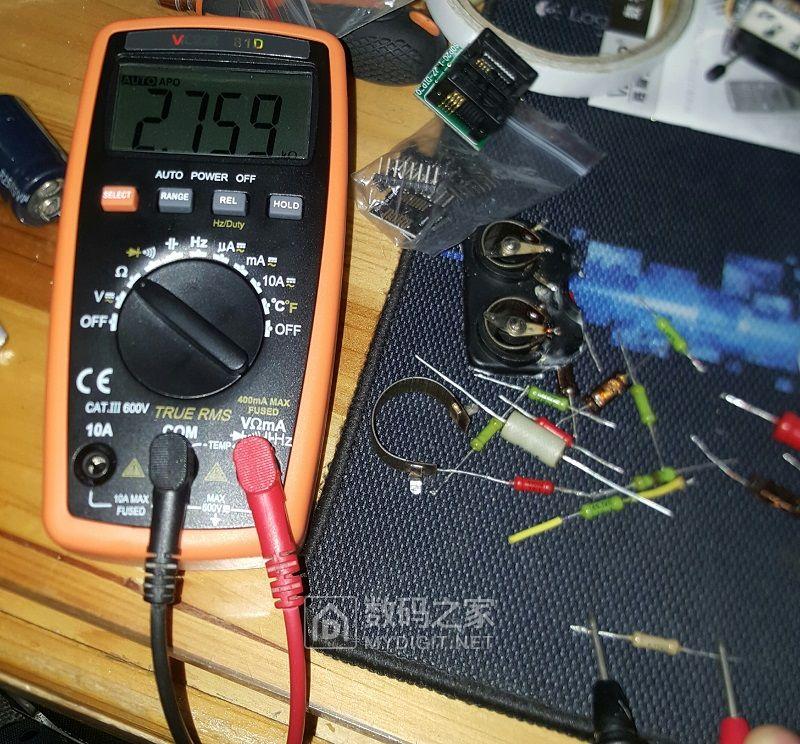

新买的VC81D外观没啥区别
