磁悬浮列车技术研究

随着人口的增加和生活区的扩大,汽车和航空服务已无法满足大众运输的需求。因此,对新的公共交通方式的需求日益增加。新一代公共交通系统必须满足快速、可靠、安全等要求,才能更好地为公众服务。此外,它还应方便、环保、维护成本低、结构紧凑、重量轻、可实现性强,并适合大规模运输。磁悬浮列车是满足这些要求的最佳选择之一。

传统列车利用车轮与轨道之间的摩擦力驱动前进,而磁悬浮列车则用电磁铁代替车轮,悬浮在导轨上,以机电方式产生推进力。没有任何接触。磁悬浮列车可以合理地追溯到1934年,当时德国的赫尔曼-肯珀为其申请了专利。此后的几十年间,磁悬浮列车的发展经历了20世纪60年代的加速期、20世纪70年代至80年代的成熟期以及20世纪90年代的试验期,最终于2003年在中国上海实现了实际公共服务。

由于磁悬浮列车在不久的将来会是一个非常有前途的解决方案,许多研究人员已经开发了一些技术,如线性电机、超导、永磁体等的建模和分析。与传统的轮轨系统相比,磁悬浮列车具有诸多优势:1、消除了车轮和轨道磨损,从而降低了维护成本;2、重量负荷分散,降低了导轨的建造成本;3、由于采用导轨,磁悬浮列车永远不会脱轨;4、没有车轮,消除了大量噪音和振动;5、非接触式系统可防止运行中的打滑和滑动;6、可在较小的半径内实现较高的坡度和弯道;7、可快速完成加速和减速;8、可省去齿轮、联轴器、车轴、轴承等。

然而,由于磁悬浮列车的轨道和车轮之间没有接触,牵引电机不仅要提供推进力,还要通过与轨道的直接电磁相互作用提供制动力。然而,由于磁悬浮列车的轨道和车轮之间没有接触,牵引电机不仅要提供推进力,还要通过与轨道的直接电磁相互作用提供制动力。

其次,重量越大,支持悬浮力所需的电力就越大,不适合货运。第三,由于导轨结构的原因,目前难以实现切换或分支。第四,不可忽视的是,用于悬浮和推进的强电磁铁所产生的磁场会对乘客舱产生影响。如果没有适当的磁屏蔽,乘客舱内的磁场在地面水平将达到0.09T,在乘客舱内的磁场在地面水平将达到0.09T,在乘客舱内的磁场在地面水平将达到0.09T。座椅水平0.04T。

这种电场可能对人体无害,但会造成一定的不便。保护乘客的屏蔽可通过多种方式实现,例如在乘客之间放置铁块、使用具有自屏蔽特性的哈尔巴赫磁体阵列等。

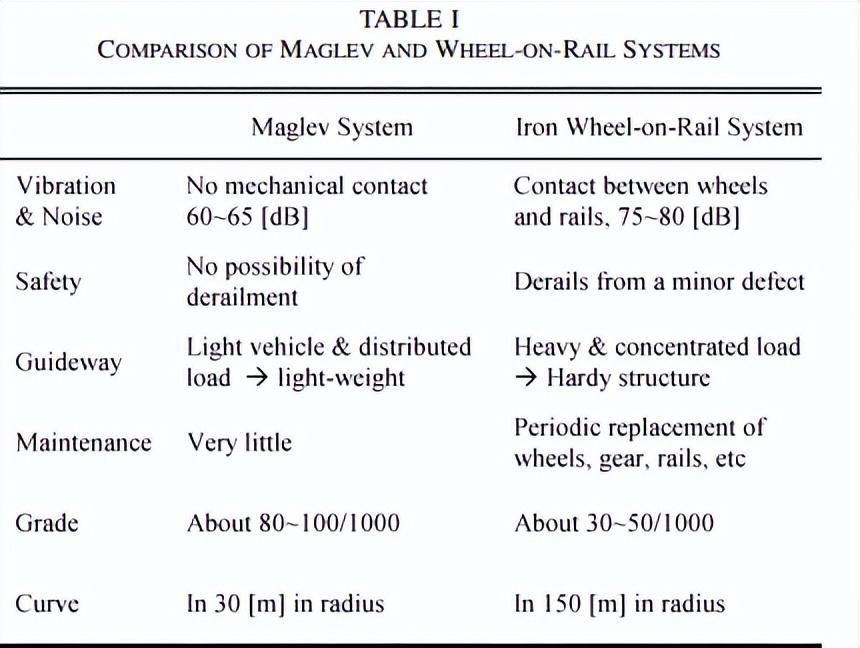

表I显示了磁悬浮与轮轨系统的比较。在所有方面,磁悬浮列车都优于传统列车。表II是日本运输省提供的大众运输系统特性比较。从表中可以看出,全球交通的发展趋势是磁悬浮列车。因此,我们有必要关注和了解磁悬浮列车的所有特性。

技术方面研究

通常,有三种类型的悬浮技术:1、电磁悬架;2、电动悬架;3、混合电磁悬架。

电磁悬浮(EMS):如上图所示,悬浮是基于导轨和电磁铁之间的磁吸引力实现的。由于磁路的特性,这种方法本身并不稳定。因此,为了保持均匀的气隙,精确的气隙控制是必不可少的。由于EMS通常用于较小的气隙,如10毫米,随着速度的提高,保持控制变得困难。不过,EMS在技术上要比EDS简单,而且它能够在零速或低速时自行悬浮(EDS型则不可能)。

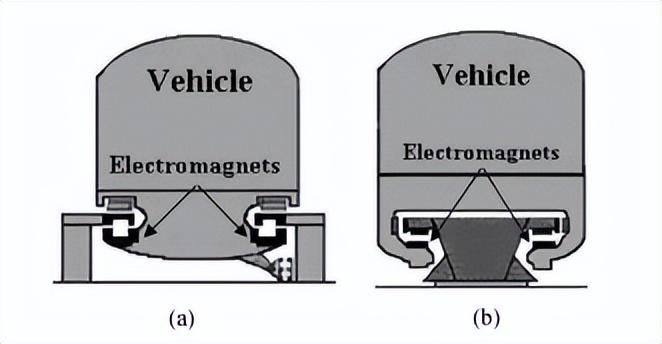

前者有利于低成本和低速运行,因为电磁铁和控制器的数量减少了,而且通过磁阻差自动产生导向力。集成式的额定功率小于分离式,但随着速度的增加,悬浮和制导之间的干扰增大,集成式很难同时控制悬浮和制导。

一般来说,EMS技术采用电磁网,但如今有一些关于使用超导的EMS技术的报道,超导通常用于EDS技术。与传统电磁铁相比,高温超导体的发展创造了一种经济而强大的磁场,尽管它也存在一些问题,如冷却系统。

电动悬浮系统(EDS):EMS使用吸引力,而EDS则使用斥力来实现悬浮。当车上的磁铁在导轨上的感应线圈或导电片上运动时,感应电流流经线圈或导电片,产生如上图所示的磁场。磁场与磁铁之间的斥力使飞行器悬浮起来。EDS的磁性非常稳定,无需控制约100毫米的气隙,因此对负载的变化非常可靠。

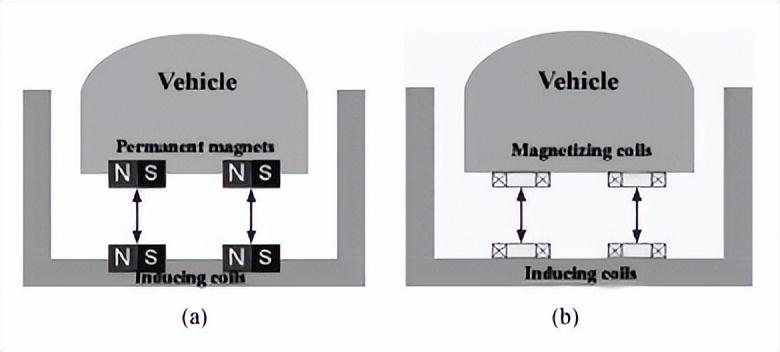

因此,EDS非常适合高速运行和货运。不过,该系统需要足够的速度才能获得足够的感应电流用于悬浮,因此,在低于一定速度(约100公里/小时)时,需要使用类似橡胶轮胎的轮子。按磁体来分,这种EDS可分为永磁体(PM)型和超导磁体(SCM)型两种。永磁型结构非常简单,因为不需要电力供应。

不过,永磁式仅用于小型系统,因为缺乏大功率永磁发电机。如今,新型永磁体,如哈尔巴赫阵列,已被引入并考虑用于磁悬浮列车。对于单片机类型,其结构复杂,此外,诱导电流产生的热量导致的液氦淬火和蒸发可能会在运行过程中造成问题。因此,氦制冷器对于单片机的运行是必不可少的。尽管如此,单片机仍保持着2003年在日本创下的581公里/小时的世界纪录。

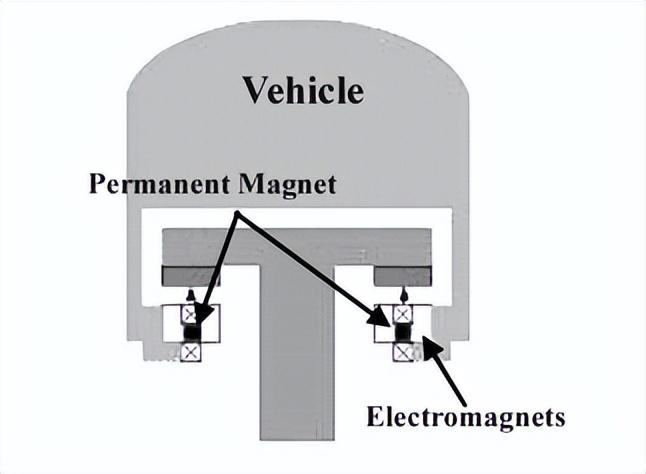

混合电磁悬挂系统(HEMS):为了减少EMS的电力消耗,部分使用了永久磁网和电磁铁,如图所示。在一定的稳态气隙中,永磁体的磁场能够自行支撑车辆,控制气隙的电磁铁的电功率几乎为零。然而,从电磁铁的角度来看,由于PM具有与空气相同的磁导率,因此与EMS相比,HEMS需要的电流振幅变化要大得多。

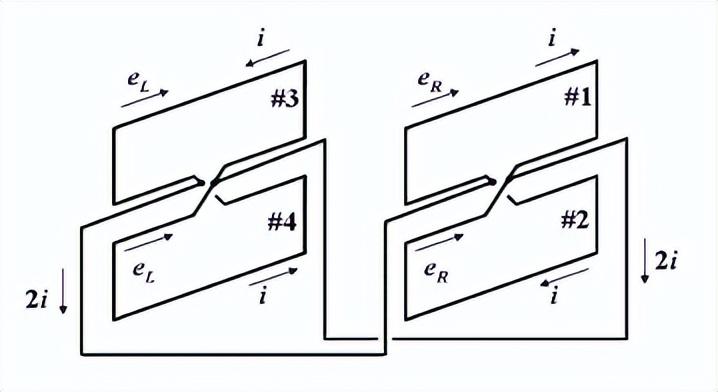

磁悬浮列车是一种非接触式系统,需要一种导向力来防止横向位移。与悬浮系统一样,磁悬浮列车的导向也是通过磁排斥力或磁吸引力来实现的。1、利用磁斥力:如上图所示,通过在导轨左右两侧设置推进线圈并连接线圈,当列车在导轨中央运行时,感应电动势(EMF)会相互抵消。但是,一旦列车运行到靠近一侧侧壁的位置,电流就会在距离差引起的电磁场作用下流过线圈。这就产生了导向力。

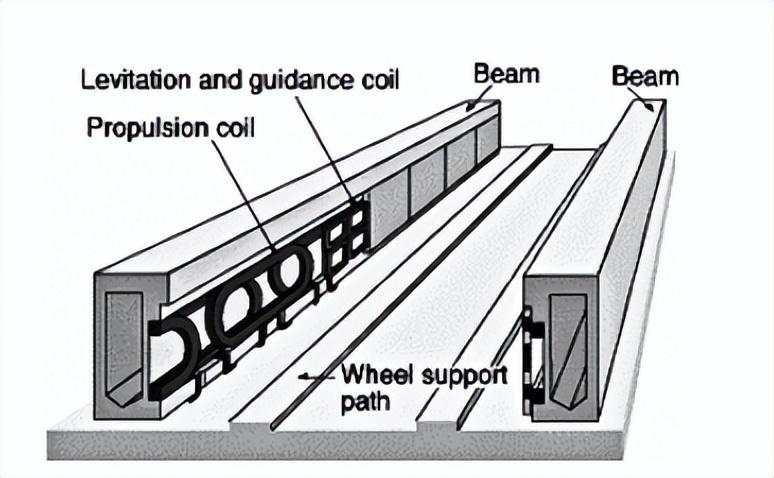

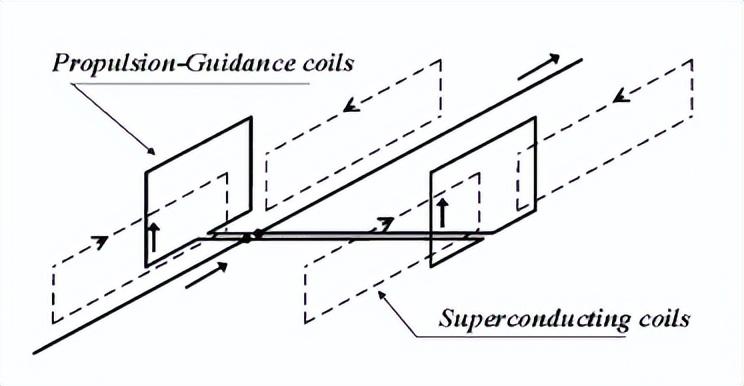

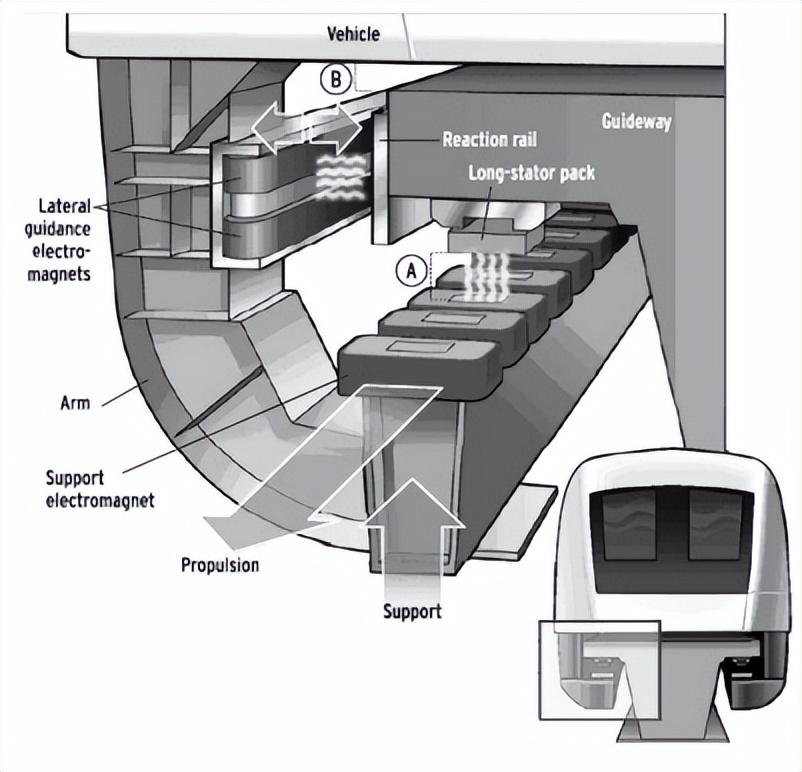

在MLX中,如上图所示,通过连接两个侧壁的相应悬浮线圈,这些线圈可作为导向系统工作。当列车发生横向位移时,这两个线圈之间会产生环流,从而产生导向力。在Transrapid的情况中,横向导向电磁网连接在车辆的侧面,反作用力轨道位于导轨的两侧。

如图所示,它们之间的相互作用使飞行器保持横向居中。2、利用磁吸引力:当车辆横向移动时,会产生磁吸引力,以减少磁阻和增加电感。由于能量倾向于流向较小的磁阻,这将引导车辆横向居中。

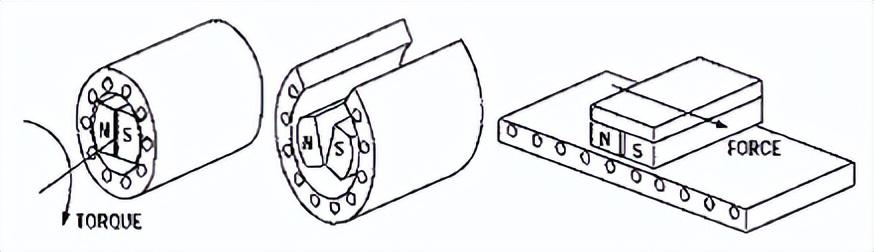

磁悬浮列车的推进力来自线性电机,这与传统的旋转电机不同,它不使用机械耦合来实现直线运动。因此,与旋转电机相比,它的结构简单、坚固。上图显示了由旋转电机衍生出的直线电机的概念。

它是一个普通的旋转电机,其定子、转子和绕组被切开、压平并放置在导轨上。尽管工作原理与旋转电机完全相同,但直线电机的初级或次级部件长度有限,会产生"末端效应"。此外,较大的气隙会降低效率。然而,在直线运动中,直线电机比旋转电机更优越,因为直线电机直接产生的振动和噪音更小。

尽管所有磁悬浮列车上都装有电池,但悬浮、推进、车载电气设备、电池充电等都需要来自地面的电力供应。根据运行速度,沿轨道传输能量需要使用线性发电机或机械触点。1、中低速运行:在100公里/小时以下的低速运行中,磁悬浮列车一般使用受电弓等机械接触装置。如前所述,这就是SP型-LIM磁悬浮列车用于中低速运行的原因。

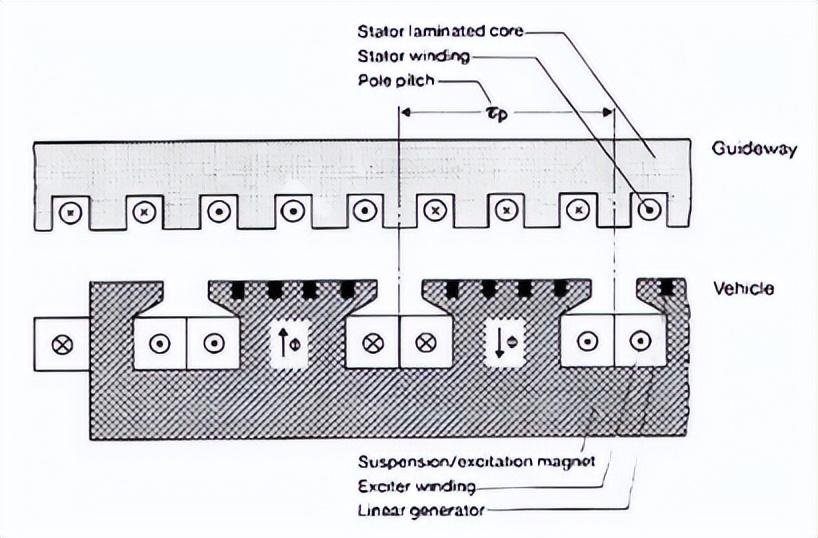

高速运行:高速运行时,磁悬浮列车无法再通过机械接触从地面获取动力。因此,高速磁悬浮列车使用自己的方式从地面向车辆提供动力。如上图所示,德国Transrapid列车采用了与悬浮电磁铁集成在一起的线性发电机。当车辆行驶时,线性发电机从行驶的电磁场中获取能量。发电机绕组的频率是电机同步频率的六倍。线性发电机无机械接触,这对高速运行非常有利。

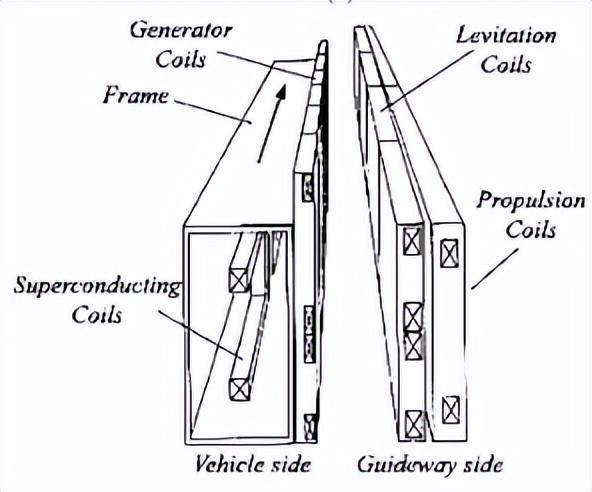

不过,由于气隙的不均匀性导致感应电压波动,以及感应线圈的小型化导致感应电压幅度较小,这些都可能成为问题。对于MLX,除了燃气涡轮发电机外,还考虑了两个线性发电机。如图所示,第一种发电机在上下两侧使用专用超导线圈(500kA)和发电机线圈。

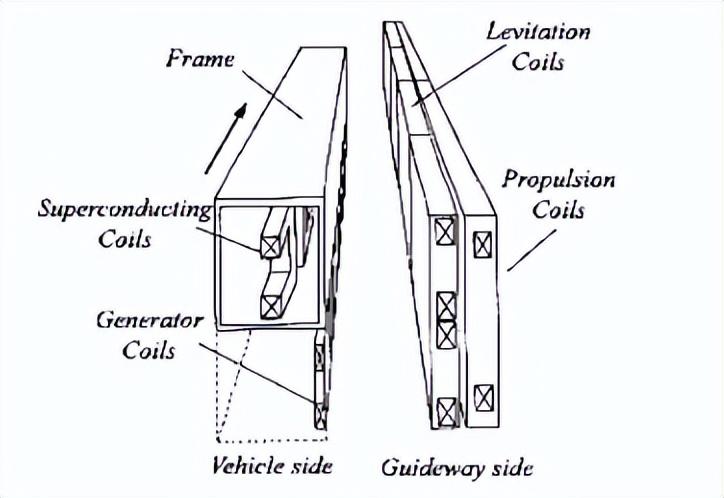

第二种是在超导线圈和悬浮推进线圈之间使用发电机线圈,如上图所示。由于第一种方法集中在飞行器的头部和尾部,因此被称为集中型。第二种称为分布式,因为它沿飞行器分布。随着速度的增加,这些线圈在悬浮和制导固定线圈的上部产生可变磁通量。因此,下部(发电机线圈)会看到穿过气隙的可变磁通量。可变磁通与板载发电机耦合线圈。换句话说,机载超导线圈产生的直流磁通通过一个线性变压器转化为机载交流磁通。

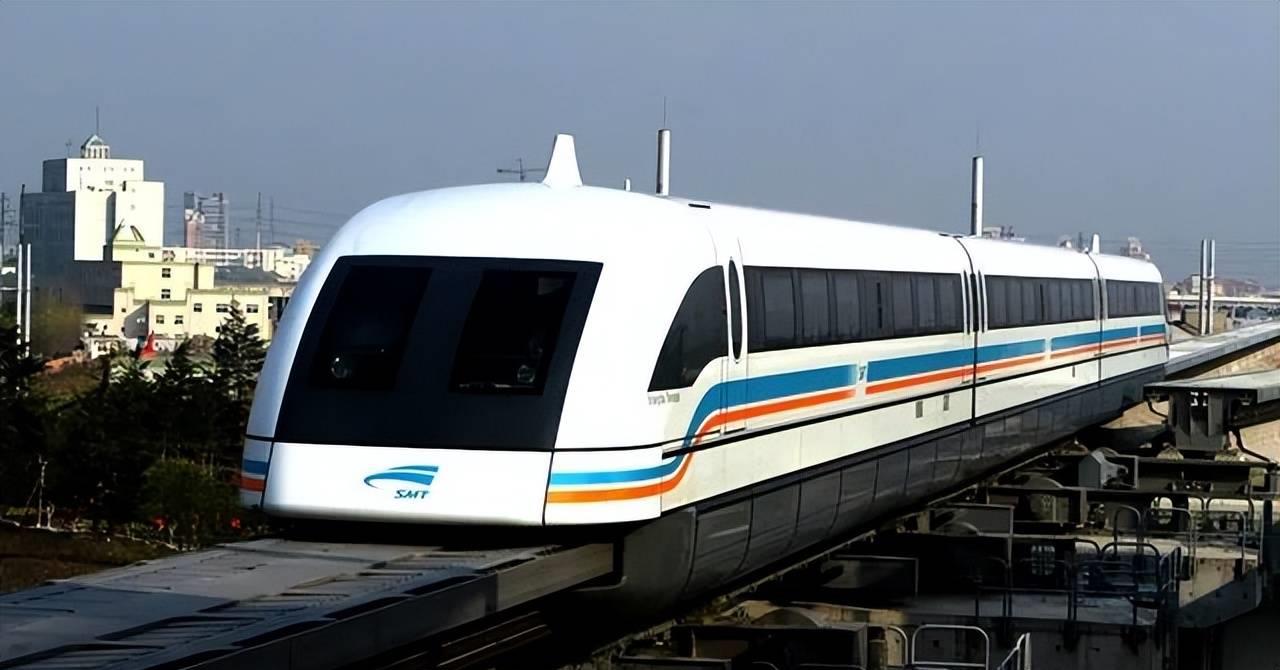

自20世纪60年代开始研究和开发磁悬浮列车以来,德国和日本的磁悬浮列车已达到工业化水平,并有了试验轨道。20世纪90年代,对美国的Inductrack、瑞士的Swissmetro和韩国的UTM进行了深入研究,并建造了一些部件原型。中国上海的Transrapid和日本名古屋的HSST(高速地面交通)已分别于2003年12月和2005年3月投入使用。

一些项目正在等待批准,德国的慕尼黑项目已于2003年9月获得批准,可能从2009年起投入使用。EDS悬浮型磁悬浮列车,如MLU、MLX和Inductrack,尤其需要横向和纵向车轮转向架,以便在低速(低于100公里/小时)时引导车辆。还有一点我们不能忽视。MLX的最大速度高于Transrapid。Transrapid的最大同步频率为300赫兹,这与功率逆变器的限制相对应。如此有限的频率对应的同步速度约为500-550km/h。

不过,就MLX而言,超导技术允许磁极间距(1350毫米)比Transrapid(258毫米)更大,并且可以在更短的时间内实现更高的磁极间距。

在同步频率相应较低的情况下,72赫兹可使时速达到700公里,这也是日本列车的速度目标。同样值得注意的是,中低速磁悬浮列车采用SP-LIM作为推进方式。

磁悬浮列车可用于城市交通和城际交通系统。中低速磁悬浮列车的运行周期比高速列车短。因此,从建造成本的角度来看,EMS技术和LIM更受青睐。然而,在高速运行时,出于可控性和可靠性的考虑,EDS技术和LSM更受青睐。

此外,随着高温超导体和新型永久磁铁的发展,磁悬浮列车将使用更强、更具成本效益的磁能。尽管对磁悬浮列车的研究和开发已历时约半个世纪,但只有少数国家拥有相关的知识和专业技术。本文试图从电气工程的角度详细描述目前的完整系统,并总结磁悬浮列车的基础核心技术。

只能说,除了核心技术之外,我们还需要更好地了解各种因素对系统的影响。例如,车辆在导轨影响下的动态行为可能导致机械动态共振现象;磁悬浮列车高速进出隧道时,空气振动会使隧道口附近建筑物的窗户发出响声;乘客安全问题未得到充分考虑;导轨施工粗糙产生的车辆振动也依然存在。此外,成本效益仍未确定。
