今天记录下，使用STM8L152驱动LCD段码屏。

一般来讲，使能单片机外设需要进行如下配置：

1、如涉及到IO端口，须配置IO口，如设为输入/输出/浮空输入或者进行复用功能重映射等。注意，在某些单片机，如stm32，还需要使能相应端口时钟。

2、使能外设端口时钟。

3、配置外设参数，初始化外设。

4、开启中断等功能。

下面说下如何驱动LCD：

针对STM8L152 LCD外设部分，需要注意两个寄存器：

1、LCD_PM寄存器，对端口LCD复用功能的配置。

LCD_PM寄存器

对相应BIT位置1使能LCD复用功能，清零则为普通IO口。

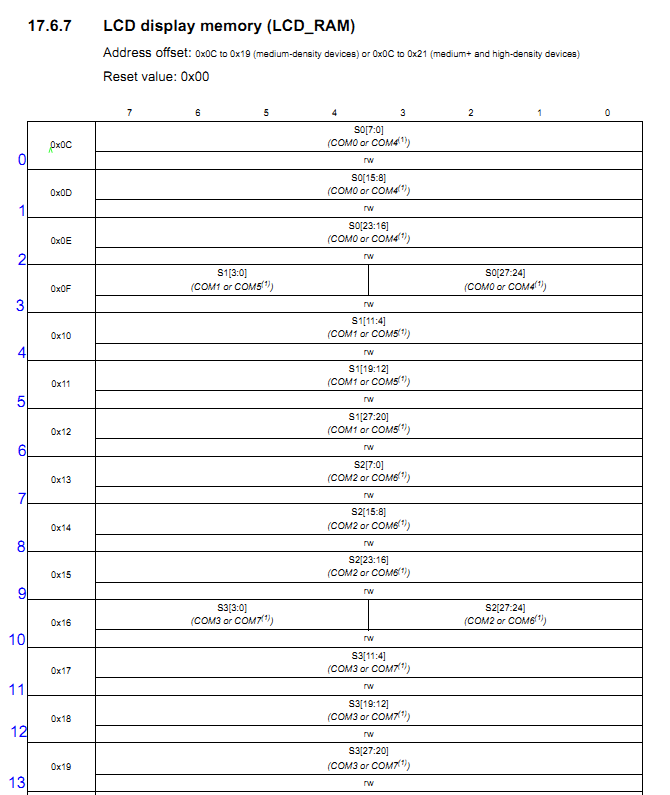

2.LCD_RAM寄存器，LCD显示缓冲寄存器。

LCD_RAM寄存器

对stm8l152c6单片机来说，共有4个COM23个SEG，14个LCD_RAM寄存器：COM0-RAM0/1/2、COM1-RAM3/4/5/6、COM2-RAM7/8/9、COM3-RAM10/11/12/13

LCD驱动初始化程序如下：

LCＤ驱动初始化程序

需要注意的是，由于LCD频率发生器使用的时钟源是RTC时钟，所以必须使能RTC时钟。

频率发生器

STM8L152单片机LCD相关引脚

从原理图中可看出，我们使用了4个COM，10个SEG口-SEG8,9,16,17,18,19,20,21,22,23.所以，对LCD_PM配置如下：

LCD_PortMaskConfig(LCD_PortMaskRegister_1,0X03); // seg 8,9为seg口

LCD_PortMaskConfig(LCD_PortMaskRegister_2,0XFF); // seg 16,17,18,19,20,21,22,23为seg口

由于当时规划原理图时，没有仔细研究LCD外设，导致程序驱动，有些复杂。这应该引以为戒！

本次实验显示一个数需要驱动四个LCD_RAM，每个RAM中的2个SEG.如显示灵敏度值，则需要配置LCD_RAM1,4,8,11，显示延时，则需要配置LCD_RAM2,6,913等。

简单程序实例如下：

typedef enum {DELAY,SENSE，...}ITEM_t;

typedef struct

{

ITEM_t Item;

INT8U RamValue[4];

}FIGURE_t;//定义一个包含显示项目类型以及需要显示段的结构体类型。

const FIGURE_t FigureGroup[42]=

{

......

{SENSE,{0x02,0x30,0x01,0x30}}, //0

{SENSE,{0x00,0x20,0x00,0x20}}, //1

{SENSE,{0x02,0x10,0x02,0x30}}, //2

......

{DELAY,{0x30,0x03,0x10,0x03}}, //10

{DELAY,{0x10,0x02,0x00,0x02}}, //11

{DELAY,{0x30,0x01,0x20,0x03}}, //12

{DELAY,{0x30,0x02,0x20,0x03}}, //13

};//显示缓冲数组

显示驱动

void DISP_ShowFigure(INT8U num)

{

INT8U temp=num;

switch(FigureGroup[temp].Item)

{

...

case SENSE:

LcdCache1&=0xfc;

LcdCache1|=FigureGroup[temp].RamValue[0];

LcdCache4&=0xcf;

LcdCache4|=FigureGroup[temp].RamValue[1];

LcdCache8&=0xfc;

LcdCache8|=FigureGroup[temp].RamValue[2];

LcdCache11&=0xcf;//数据处理以防对其他显示SEG产生影响

LcdCache11|=FigureGroup[temp].RamValue[3];

LCD_WriteRAM(LCD_RAMRegister_1,LcdCache1);

LCD_WriteRAM(LCD_RAMRegister_4,LcdCache4);

LCD_WriteRAM(LCD_RAMRegister_8,LcdCache8);

LCD_WriteRAM(LCD_RAMRegister_11,LcdCache11);

break;

case DELAY:

......

break;

......

}

显示效果

STM8L单片机驱动LCD-LCD的学习记录

由于最近一款产品需要LCD显示，综合考虑了一下，所以选取了带有LCD驱动外设的STM8L152这款单片机。今天就记录一下LCD段码屏的学习吧！

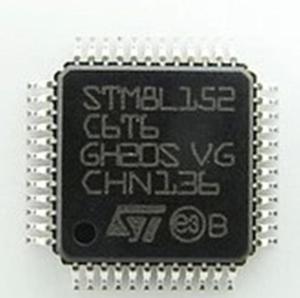

stm8l152c6t6

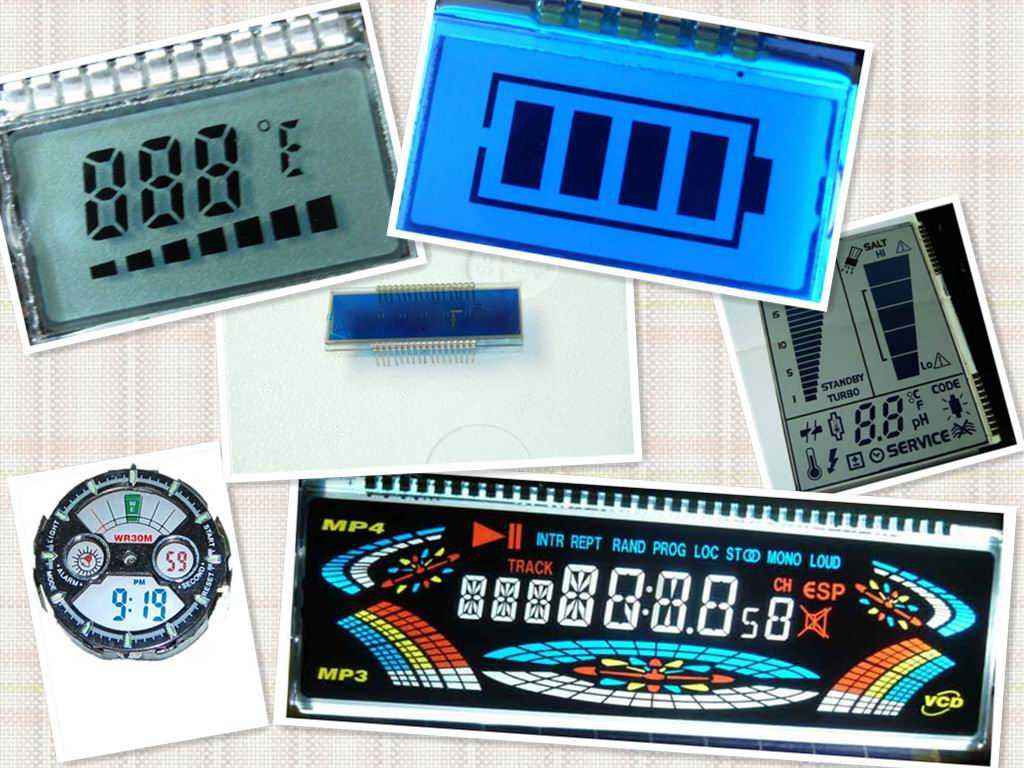

LCD段码屏

一般来说，驱动LCD段码屏，我们只需要考虑三个参数：

1/3Bias,1/4Duty

1、Duty（占空比）：

Duty这个参数主要由LCD本身的COM（公共极）的个数决定。LCD一般是采用时分动态扫描的驱动模式，即每个 COM 下段的有效导通时间为一个扫描周期的1/COM数，即每个COM的占空比(Duty) 为 1/COM 数。

2、Bias（偏置电压）：

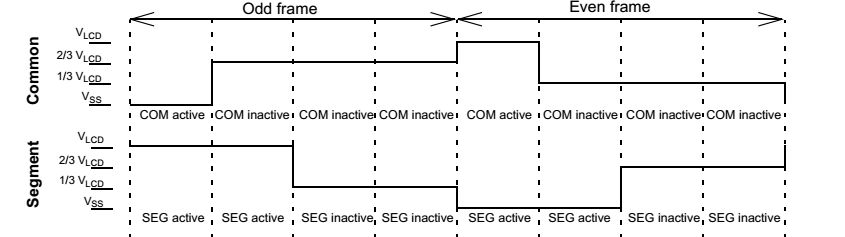

LCD 的驱动波形为模拟信号。LCD输出的最小模拟电压与最高电压的比例称为偏置。一般来说，Bias的选择与COM使用个数有关：COM使用个数越多，周期内各COM段导通时间越短，对比度就会降低。若想提高对比度，则需要增大Bias。

3.Frame:扫描帧频

扫描频率则会影响LCD的显示效果和功耗。扫描频率过高，会导致驱动功耗的增加；扫描频率过低，则又会导致LCD显示闪烁。

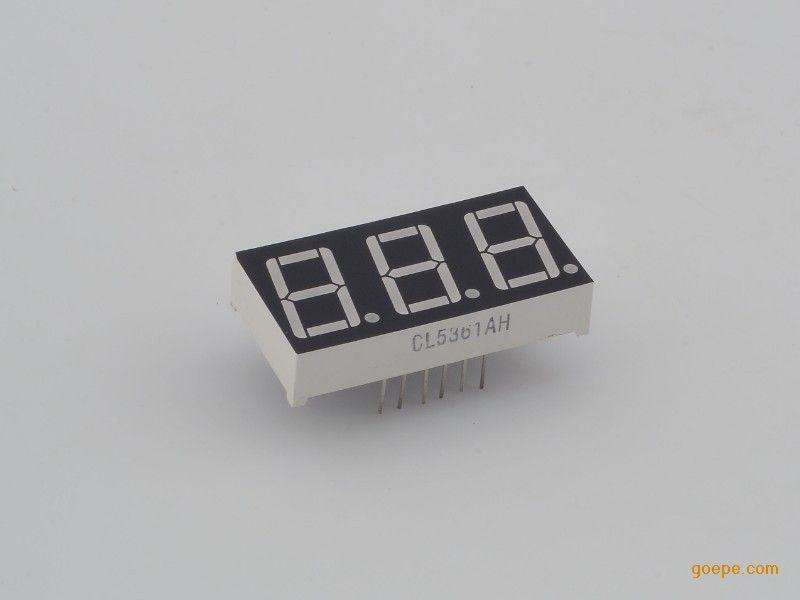

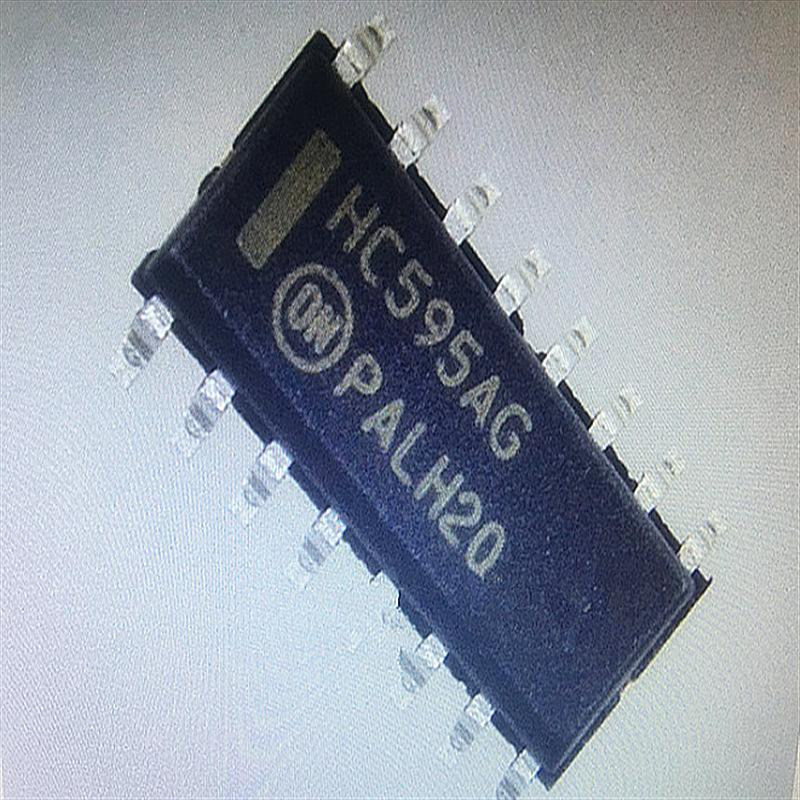

其实，LCD段码屏的驱动本质上和数码管的驱动是一样，即通过SEG/COM间加电压使段码显示，分时扫描各段，并通过调整频率避免闪频。当然区别也是明显的:LCD段码屏需要单独的驱动片或单片机本身带有LCD外设，驱动程序十分简单；数码管则可以直接使用单片机驱动或者为了节约IO口使用74HC595这种常规位移缓存芯片，程序较为复杂点。
