采用SSI协议实现的绝对值编码器

王青,俞建定,袁飞,周彬彬

(宁波大学 信息科学与工程学院, 浙江 宁波 315211)

:近年来,随着科技和工业的快速发展,绝对值编码器在其通信技术方面也在逐步地优化与完善,其中SSI协议的输出方式在绝对值编码器领域中应用比较广泛。详细阐述了SSI协议的通信方式,设计出硬件电路,并采用Verilog语言实现了SSI通信协议。通过测试实验,证明了该应用系统抗干扰性强、性能可靠、通信速度快,具有潜在的市场价值。

:绝对值编码器;SSI协议;Verilog

近年来,编码器应用比较多,主要应用于工业控制系统,比如电机的转速测量、机床位置的测量、起重机上升距离的测量等,同时编码器在市场上的规模越来越大,工业的需要量也逐步增长。在未来的几十年里,编码器行业将会达到高速发展的阶段,将会有更多的编码器生产厂商参与这场革命的竞争。

编码器是将数据转换成信号形式的一种设备,这种信号可以用来通讯、传输和存储[1]。编码器的原理是把这些物理位移变换成熟知的电信号。按工作性质划分,编码器可以划分成两大类:增量型编码器和绝对值编码器[2]。增量型编码器主要应用在那些精度要求不高的仪器上。而针对那些精度要求比较高的行业,一般都是重工业,比如设备制造业、电子工业等,通常会采用绝对值编码器。因为绝对值编码器具有启动速度快、数字编码、位置唯一等特点,所以它已经被广泛地应用在各种工业系统中[3]。随着仪器仪表越来越智能化,人们对编码器提出功耗低、质量好、体积小的要求,希望在绝对值编码器的领域中有更多类型的输出方式,让越来越多的装置能够实现自动化。

早期的绝对值编码器的输出大多采用并行输出方式,然而随着科技的进步,绝对值编码器的输出方式也越来越丰富,出现了比如RS485、PROFIBUSDP、CAN、DeviceNet 等现场总线输出方式、模拟信号转换输出方式以及SSI协议同步串行输出方式等[4]。这几种输出方式都有各自的优点和缺点。并行输出适用于短距离传输,其价格比较低廉;现场总线型输出一般适用于超大规模的工业领域中,但是价格比较昂贵;而模拟信号转换输出方式目前应用相对比较少。这几种输出方式比较而言,SSI 串行输出方式的优点比较多,比如抗干扰能力强、接线少,因此市场上应用比较广泛。

1工作原理描述

1.1增量型编码器工作原理

增量型编码器的工作原理是先将位移变成具有周期性的电信号,然后把这个信号转换成计数脉冲,通过这样的转变,位移就可以通过脉冲输出的多少来测量[5]。如图1所示,当A相超前B相时,表示正转,反之则反转。增量型编码器主要依靠计数来记忆其位置,但是在突然断电时,如果编码器稍微移动,那么再来电时,记忆的零点就会偏移,造成不精确和记忆损失。需要增加参考点,也就是Z相,用参考位置来处理这些问题。但是此类型编码器每次操作都要先找参考点,抗干扰能力比较差,零点累计时也有误差。如果选用绝对值编码器这些问题都可以得到解决。

1.2绝对值编码器工作原理

绝对值编码器的码盘上有很多道光通刻线,它们依次以2线、4线、8线、16线……这样的方式进行排列[6]。这些刻线都有两面,分别为阴面和阳面,通过读取每道刻线的通、暗得到一组从20~2n-1的唯一的二进制编码(格雷码),这就是n位绝对值编码器[7]。每一个位置对应一个具体的数字,这个数字是绝对唯一的,只与起始和终止有关,与中间任何过程都没有关系。当遇到突然断电,重新启动时不用重新再找参考点和零点,也不用像增量型编码器那样重新记录脉冲的数目。任何时候想要知道它的具体位置,都可以去读取它。这种编码器的数据可靠、不容易受外界影响。

1.3SSI协议介绍

绝对值编码器主要是把需要测量的位置信息传输给主控制系统,然后通过主控制系统来发出控制信号[8]。以前的绝对值编码器大多采用并行输出,在位数不多的情况下可以适用,一旦位数越来越多,则并行输出就不适用了,因为总是出现数据不准确、错误等。比如在传输过程中,只要有一根数据线出现问题,就会影响到最终传输的数据,从而影响到绝对值编码器的正常工作。所以根据实际情况,SSI协议的输出方式比较适合。它用串行输出来替代并行输出,通过采用差分的方式来提高数据在传输过程中的可靠性,抗干扰明显增强,同时为了通信双方能够准确地发送和接收数据,故采用同一个波特率。

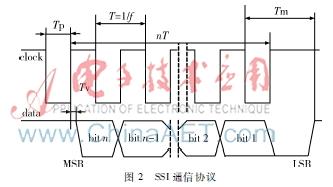

SSI协议的通信方式如图2所示。其采用主动读取和接收的方式,包括同步时钟信号CLOCK、数据信号DATA,其中同步时钟的频率决定了数据在传输过程中的速率。在工业控制应用领域中,通过实际传输距离的远近来选择需要的频率。在同步时钟信号的控制下,从最高位(MSB)开始传送[9]。当遇到时钟信号的第一个下降沿时,在Tp这段时间内,把需要发送的数据进行保存,之后遇到时钟信号的每一个上升沿时就开始发送数据,直到所有的数据发送完即结束。然后把数据输出这一端拉至低电平,延长Tm时间之后再把数据输出端拉至高电平,准备等待下一个时钟信号的到来,继续发送数据。在不发送数据时,时钟信号和数据端都应该保持高电平。图2SSI通信协议

其中需要发送数据的位数决定了发送同步时钟的个数。图2中参数定义如下: T为时钟频率, Tp为数据之间传输间隔,Tm为单稳触发时间,n为传输位数,MSB为最高有效位,LSB为最低有效位。

2系统方案设计

主控制器可以选择51单片机、RAM微处理器和CPLD逻辑器件。单片机结构简单,价格便宜,但是运行速度很慢,处理速度有限,抗干扰能力也不是很强;RAM微处理器功能强大,但是开发周期长,价格昂贵。要想高速传输,采用CPLD设计比较灵活,其处理速度比较快,抗干扰能力也很强,并且设计时用到大量的时序和逻辑运算。

2.1硬件设计

SSI电路的输入和输出都采用差分方式,如图3所示,有4根信号线: CLK+、CLK-、DATA+、DATA-,其中CLK+和CLK-为时钟输入端,DATA+和DATA-为数据输出端。时钟输入端的接收采用光耦,数据端的输出采用422输出芯片。图3SSI电路设计框图

2.2软件设计

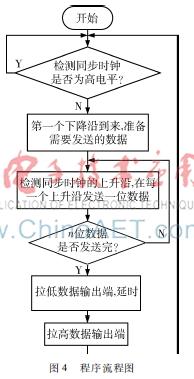

对于软件部分的设计,有两种方法可以实现SSI协议,一种方法是用单片机模拟SSI通信,另外一种是用CPLD来实现SSI通信。用单片机模拟的关键技术主要包括两个方面:同步时钟信号的准确获取和数据起始位的准确判断[10]。很明显,这需要输入端口和输出端口,另外还需要一个定时器来实现单稳态触发器。在输入端口捕获时钟的上升脉冲,遇到时钟的第一个下降脉冲时定时器开始工作。数据传输结束时定时器需要复位重新开始计数。软件流程图如图4所示。

用单片机来模拟SSI通信,结构比较简单,但是通信速度会受到约束。所以要想实现高速通信必须采用CPLD。CPLD的软件部分设计可以分为两个部分,一部分是单稳态触发器,在外加脉冲的作用下,可以从一个稳定状态翻转到一个暂稳态。它的输入为同步时钟上升沿,在一段时间内如果没有遇到上升脉冲,则将输出信号复位。另一部分是一个并入串出的移位寄存器,在单稳态触发器图4程序流程图输出复位信号后,将需要发送的数据存入寄存器,继续等待下一个周期的移位时钟。并串转换的寄存器用Verilog语言描述如下:

Always@ (posedge clock or posedge load)

Begin

If(load==1.b1)

Out<=indata[24: 0];

Else

Out[24: 0]<=Out{[23: 1], 1.b0}

End

3结论

本文分别从硬件和软件两个方面进行研究和设计,实现了绝对值编码器的SSI通信协议,设计出的SSI通信板,成功与西门子S7300系列PLC配置的SM338模块进行通信,PLC能够正确读出码值。根据市场分析,在工业控制领域中,具有SSI协议的绝对值编码器实用性比较强,应用比较多,因此本文的研究具有潜在的市场价值。

参考文献

[1] 张丽娟.关于电气传动设备手动控制增加自动模式方法[J].阴山学刊(自然科学版),2013,27(1):8183.

[2] 王仲亮,杨广,薛秀生,等.基于RS485总线的多编码器数据采集系统研制及改进验证[J].测控技术,2014,33(11):144145,149.

[3] 韦凤. 浅谈光电编码器的应用[J].科技风,2014(6):97.

[4] 陈志同. 基于SSI协议的绝对值编码器通信接口研究[D].天津:天津理工大学,2014.

[5]肖博,李剑锋,陈洪芳,等.多通道绝对式光电编码器数据采集系统[J].仪表技术与传感器,2013(1):2729.

[6] 彭雨. 基于FPGA的绝对式光电编码器通信接口研究[D].武汉:华中科技大学,2008.

[7] 王文. 基于平台罗经的稳定平台控制系统研究[D].成都:电子科技大学,2009.

[8] 胡东轩. 永磁交流伺服系统多种位置检测与集成方法研究[D].杭州:浙江理工大学,2014.

[9] 靳红涛,赵勇进,陈朝基,等. 一种SSI接口光电编码器数据并行采集设计方法[J].电子技术,2008,45(5):2325.

[10] 聂旭中. 编码器用SSI协议及实现[J].洛阳师范学院学报,2010,29(2):7375.
