如何用单片机控制数码管（带原理图程序注释）

说起数码管这个器件时，你可能会对它产生好奇，是怎样控制它显示数字字母的，也许正是因为这个好奇心驱使我们总想去了解它使用它。

数码管：由多个发光二极管封装在一起组成8字结构，引线已在内部完成，我们只需引出他们的各个笔画，公共电极。数码管实际上由七个发光二极管组成“8”字型结构，加上小数点就是8个，这些段位分别由a,b,c,d,e,f,g,dp来表示。

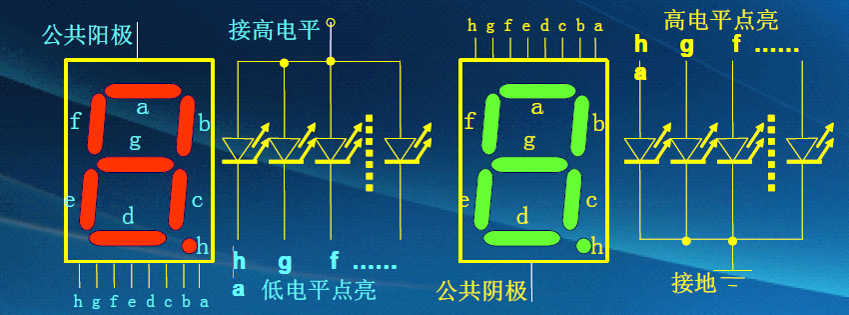

数码管（图片来源于网络）

在市场上可以分为两种数码管，分别为共阳极，共阴极，共阳极顾名思义就是把LED的正极端连在一块，在点亮的时候只需要把另一端通过单片机的指令让其接地即可，共阳极也是如此(本篇中为共阴极)。

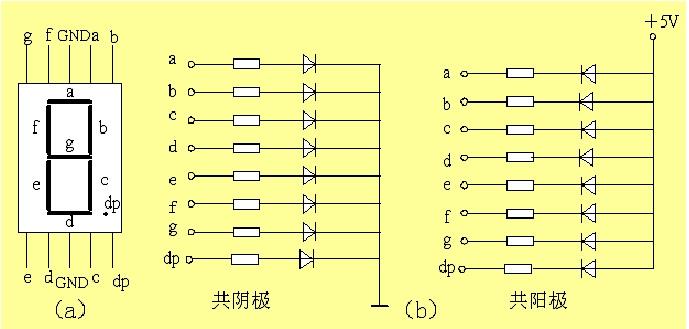

原理图如下：

原理图

在单片系统中扩展LED数码管多用共阳极数码管，原因就是选用共阴极数码管在用单片机驱动时，所用的驱动功率较大，共阳极就避免了这个问题，在使用的时候为了避免电流过大，还需在每个字段要串联一个电阻。

但是在使用的时候由于数码管端口较多，想要控制多个数码管的话，还需加74H573锁存器，在本篇讲解中使用该锁存器，数码管采用共阴极。

74H573

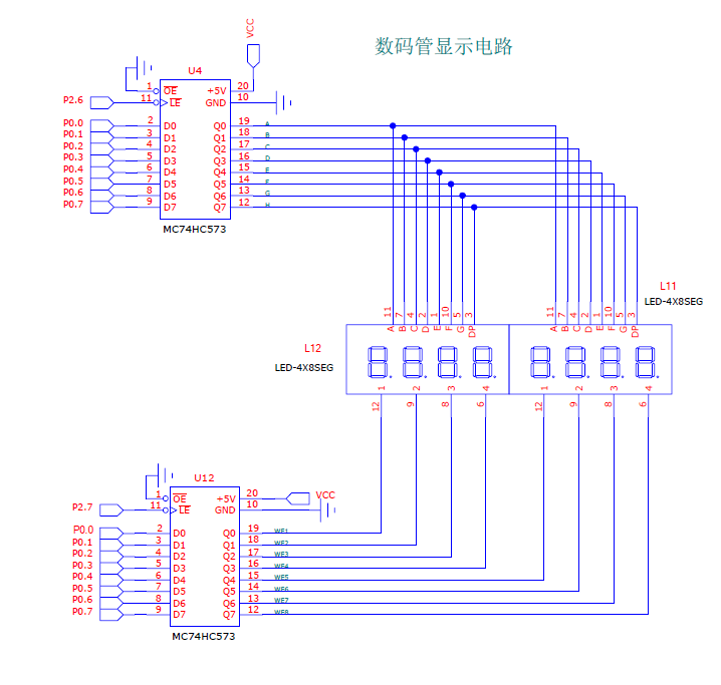

原理图

如果想让上图中第一个数码管显示字母'b'，则只需要控制相应的位拉高（既c,d,e,f,g），其余为低电平即可，转化成二进制就是0111 1100。

控制代码如下

#include <reg52.h>

sbit duan=P2^6;//定义段选

sbit wei=P2^7;//定义位选

main()

{

P0=0x07;//0111 1100--b

duan=1;//锁存IC失能

duan=0;

P0=0xfe;//1111 1110

wei=1;//锁存IC使能

wei=0;

while(1);

}

在程序中出现断选和位选，所谓断选就是控制数码管显示什么，位选是控制哪一个数码管亮，文章中是想让第一个数码管点亮，在程序中只需让第一个数码管是低电平，其余是高电平即可，转化为二进制就是1111 1110，另外程序中还有让断选或位选等于0和等于1的那句话，这可以理解为锁存器的启动，这样可以把数据写进去而且后期不能随便修改。

小伙伴们你们学会了吗？敢不敢来试试，点亮第三个数码管，显示数字9，把你的答案写在评论区，分享一下吧！

单片机实例：六位显示数码管时钟((附闹钟设置，源码，原理图)

从左到右的开关控制分别为：秒设置、分设置、时设置、进入时间设置（设置时间需要按一下这个再按前面3个按键设置）、闹钟设置（通过前面3个按键设置）、保存设置（设置完成后按下保存并退出）。

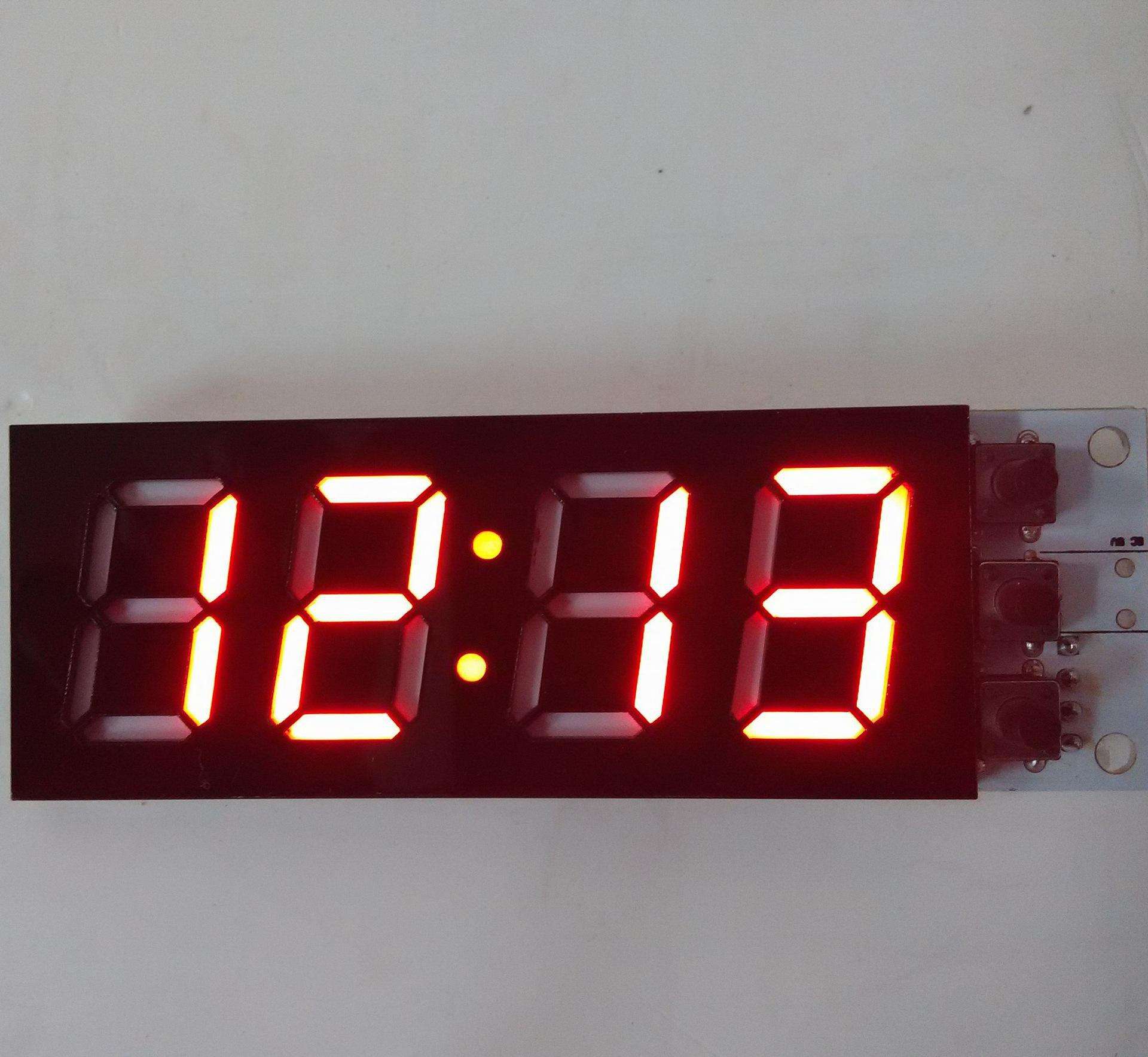

时钟可以显示到秒位

数码管用的是共阴，共阳的话加三极管闲麻烦，没加。数码管a~g接的P0口，没用10K排阻上拉，试了下觉得亮度太低了，就都换成了2K的作为上拉。

有兴趣的可以给加上温度传感器，可以显示温度（我这里面就没加了）初学单片机没多久，欢迎大佬指导。材料如下：89C52*1 4位数码管*1+2位数码管*1（当然如果有六位的也可以直接用，找不到其他数码管了就这么混搭了）有源蜂鸣器*1（试过无源，但时间计算过于占用资源导致发声不是很完美，大佬可以改一下）轻触开关*7（1个用于复位，其余六个用于设置） + 自锁开关*1 电池*1 + 5V稳压*1
