上海羊羽卓进出口贸易有限公司自制简易红外激光报警器
相信大家看过的大片里肯定遇到过，激光防盗报警的情景。那么我们如果做一个简易激光防盗报警器呢。下面就给大家介绍下如何自制一款简易激光报警器。
制作材料：
1.可调电阻
2.光敏电阻
3.有源蜂鸣器
4.PNP三极管SS8850
5.电池
6.激光头
下面对各个材料做下介绍：
1.可调电阻
可调电阻有3个脚，使用时一般接中间一个脚和另外一个脚，实物图和电路中的符号图表示如下：
器件上的标号，表示电阻的阻值，采用的是数值标示法。502就是0~5k之间的阻值可调。
2.光敏电阻
光敏电阻是一种对光比较敏感的电阻，一般我们使用的光敏电阻的阻值和光强成反比，当光敏电阻器接收的光变强时，它的阻值会变小。光敏电阻的实物图如下：
一般光敏电阻在亮的环境下其电阻的阻值一般在几K~几百K之间，在暗的环境下其电阻值一般在几百K~几十M之间，具体看你选的是什么型号的光敏电阻了，下面给出一张光敏电阻不同型号各个参数参考图。
3.有源蜂鸣器
有源蜂鸣器是一种一体化结构的电子发声器，采用直流电压供电。只要供电电源电压接近其标称电压，就能驱动有源蜂鸣器响声。其标称电压有很多种，一般有1.5V、3V、5V、9V、12V这几种。其实物图如下：
4.PNP三极管SS8550
SS8550是PNP型三极管，电路中可当开关使用。SS8550实物图如下：
5.电池
电池可以给电路供电，每节电池一般在1.5V左右，2节串联就可以得到3V左右的电压，电池实物图如下：
6.激光头
激光头实物图片如下：
上图的激光头由发光管芯、聚光透镜、可调铜套三部分组成，买来的时候一般透镜焦距都是调整好的，并用强力胶水粘好了。我们直接接上对应的电源电压即可使用，发出激光。
介绍完材料后，接下来要说的就是：
简易激光红外报警器的工作原理
先上一张原理图吧，如下：
当有激光照射到光敏电阻上时，光敏电阻的阻值变小，电位器分压的压降超过0.7V，PNP三极管基极电压大于0.7V三极管不导通，蜂鸣器不响；当有人挡住照射到光敏电阻上的激光时，光敏电阻阻值变大，电位器分压的压降小于0.7V，PNP三极管基极小于0.7V三极管导通，蜂鸣器接通到电池，蜂鸣器响。其实对于上图，可以这样理解，将NPN三级管看成一个开关，通过b点的电压控制开关的通断。
其仿真电路图如下：
仿真电路中通过调整光源的远近，来模拟激光照射在光敏电阻上，从而控制光敏电阻的阻值，以此来调节三极管的通断，控制蜂鸣器响。
需要仿真文件的可以私信我。
再分享几张网络上收集的简易报警器的电路图
最后再分享下我讲解的视频吧（第一次录视频，有点紧张，说的不好的话大家多理解）
视频加载中...
欢迎大家评论、点赞、转发！有什么不对、不详细的地方也请大家指出补充。
请关注我头条号：单片机嵌入式爱好者
后期会有更多干货文章分享。
一起来自制一个简易激光报警器
相信大家看过的大片里肯定遇到过，激光防盗报警的情景。那么我们如果做一个简易激光防盗报警器呢。下面就给大家介绍下如何自制一款简易激光报警器。
制作材料：
1.可调电阻
2.光敏电阻
3.有源蜂鸣器
4.PNP三极管SS8850
5.电池
6.激光头
下面对各个材料做下介绍：
1.可调电阻
可调电阻有3个脚，使用时一般接中间一个脚和另外一个脚，实物图和电路中的符号图表示如下：
器件上的标号，表示电阻的阻值，采用的是数值标示法。502就是0~5k之间的阻值可调。
2.光敏电阻
光敏电阻是一种对光比较敏感的电阻，一般我们使用的光敏电阻的阻值和光强成反比，当光敏电阻器接收的光变强时，它的阻值会变小。光敏电阻的实物图如下：
一般光敏电阻在亮的环境下其电阻的阻值一般在几K~几百K之间，在暗的环境下其电阻值一般在几百K~几十M之间，具体看你选的是什么型号的光敏电阻了，下面给出一张光敏电阻不同型号各个参数参考图。
3.有源蜂鸣器
有源蜂鸣器是一种一体化结构的电子发声器，采用直流电压供电。只要供电电源电压接近其标称电压，就能驱动有源蜂鸣器响声。其标称电压有很多种，一般有1.5V、3V、5V、9V、12V这几种。其实物图如下：
4.PNP三极管SS8550
SS8550是PNP型三极管，电路中可当开关使用。SS8550实物图如下：
5.电池
电池可以给电路供电，每节电池一般在1.5V左右，2节串联就可以得到3V左右的电压，电池实物图如下：
6.激光头
激光头实物图片如下：
上图的激光头由发光管芯、聚光透镜、可调铜套三部分组成，买来的时候一般透镜焦距都是调整好的，并用强力胶水粘好了。我们直接接上对应的电源电压即可使用，发出激光。
介绍完材料后，接下来要说的就是：
简易激光红外报警器的工作原理
先上一张原理图吧，如下：
当有激光照射到光敏电阻上时，光敏电阻的阻值变小，电位器分压的压降超过0.7V，PNP三极管基极电压大于0.7V三极管不导通，蜂鸣器不响；当有人挡住照射到光敏电阻上的激光时，光敏电阻阻值变大，电位器分压的压降小于0.7V，PNP三极管基极小于0.7V三极管导通，蜂鸣器接通到电池，蜂鸣器响。其实对于上图，可以这样理解，将NPN三级管看成一个开关，通过b点的电压控制开关的通断。
其仿真电路图如下：
仿真电路中通过调整光源的远近，来模拟激光照射在光敏电阻上，从而控制光敏电阻的阻值，以此来调节三极管的通断，控制蜂鸣器响。
需要仿真文件的可以私信我，或者评论留个联系方式也行。

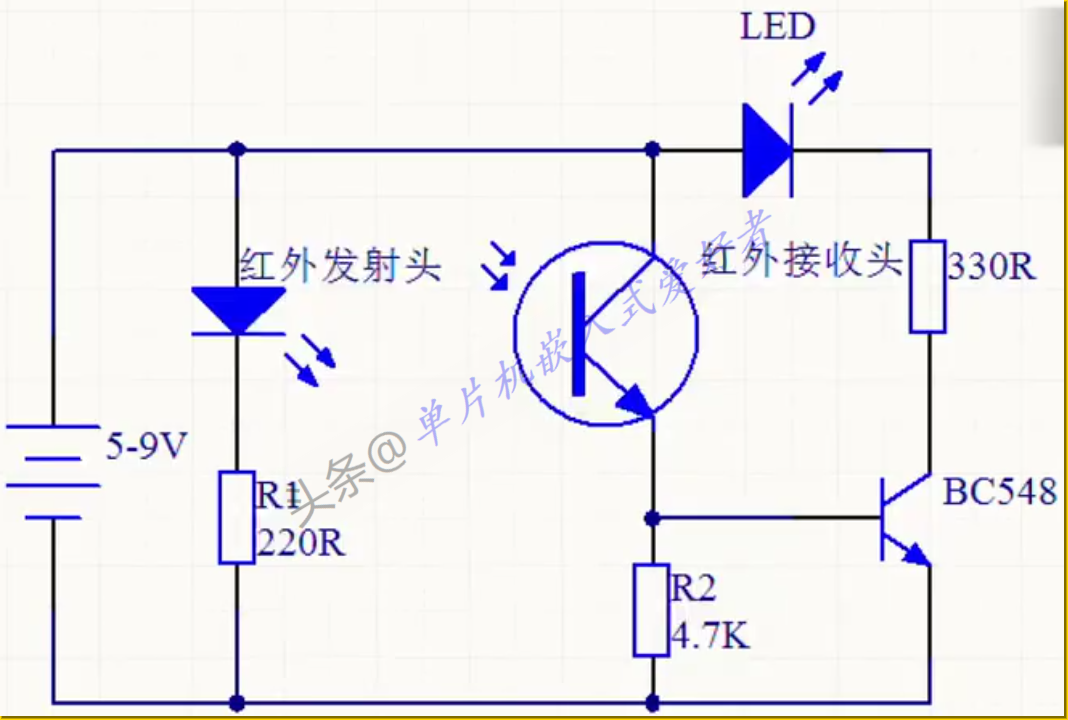

再分享几张网络上收集的简易报警器的电路图
最后再分享下我讲解的仿真电路视频吧（第一次录视频，有点紧张，说的不好的话大家多理解）
由于图文加视频看不到，视频会单独发到我主页视频栏目，欢迎大家去收看！
欢迎大家评论、点赞、转发！有什么不对、不详细的地方也请大家指出补充。
更多有关电子电路、单片机、嵌入式、C语言编程、RTOS的知识，
请关注我头条号：单片机嵌入式爱好者
后期会有更多干货文章分享。
