小巧、支持USB-C充电，外带友好度拉满，MYX Air电子雾化器拆解
PD快充的发展带动了USB-C口普及，不仅是在充电器、移动电源等常见充电配件上得到广泛应用，而且也慢慢渗透到生活的方方面面中，如智能窗帘、小型电动工具、热水杯等或支持快充或不支持快充，但都采用了USB-C接口充电。
近期充电头网拿到了深圳市雨米科技有限公司的MYX Air换弹式电子雾化器套装，这一套装的便携充电仓也是紧跟时下潮流采用USB-C充电接口。虽说并不会因此就对其充电功率抱有太大期待，但也很好奇内部的设计，那下面就对这一套装进行详细拆解，一起来看看吧。
强调一下，充电头网致力于推动USB-C充电向生活各个领域发展，本期拆解也仅是出于这个目的。因此还是要强调下，未成年的粉丝看了这期拆解也不要因此去购买这类产品，卖家更是要时刻遵守国家相关法律法规。
一、MYX Air电子雾化器外观
包装盒顶面采用云雾般图案设计，符合产品特性，中心是产品充电仓简图，右上角是MYX Air品牌，下方印有“严禁未成年人购买使用”标语。
盒子背面也印有显眼的“严禁未成年人购买使用”标语，下方还有注意事项，此外还展示了包装清单和商家信息等。

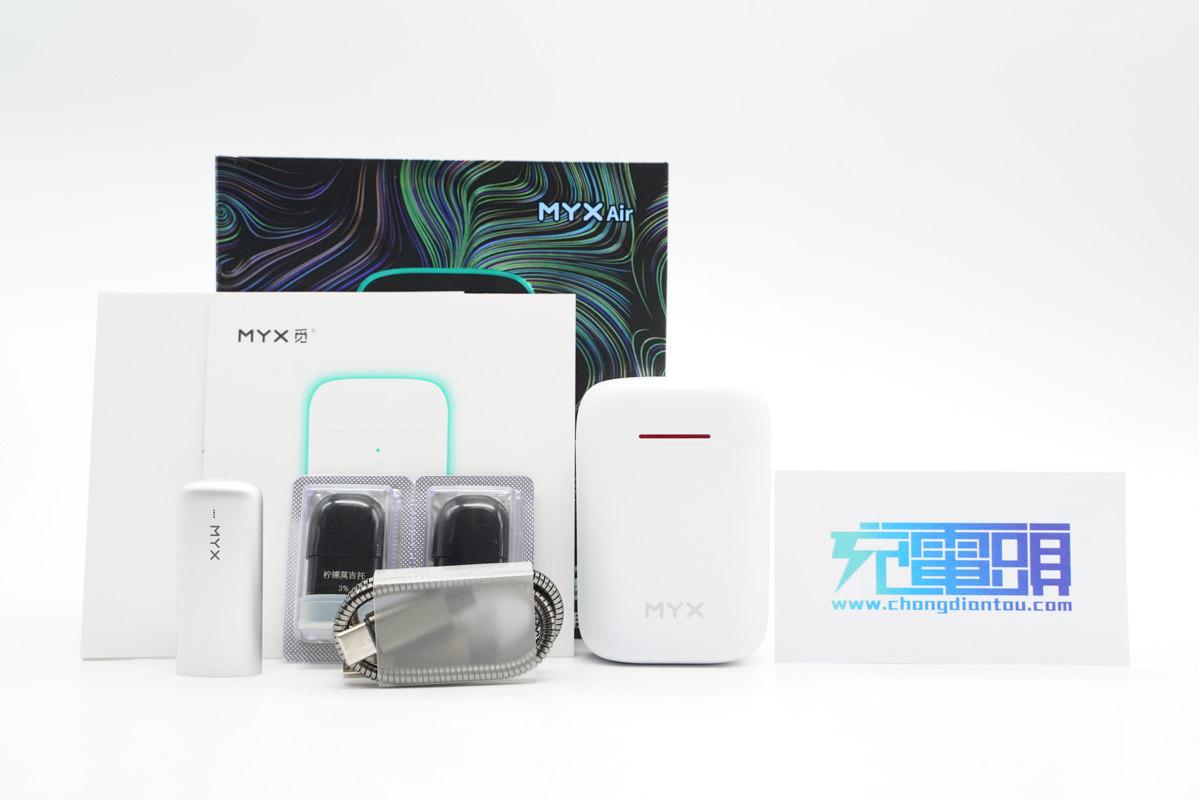

包装内含便携充电仓、雾化电池杆、雾化弹、数据线和说明书等。

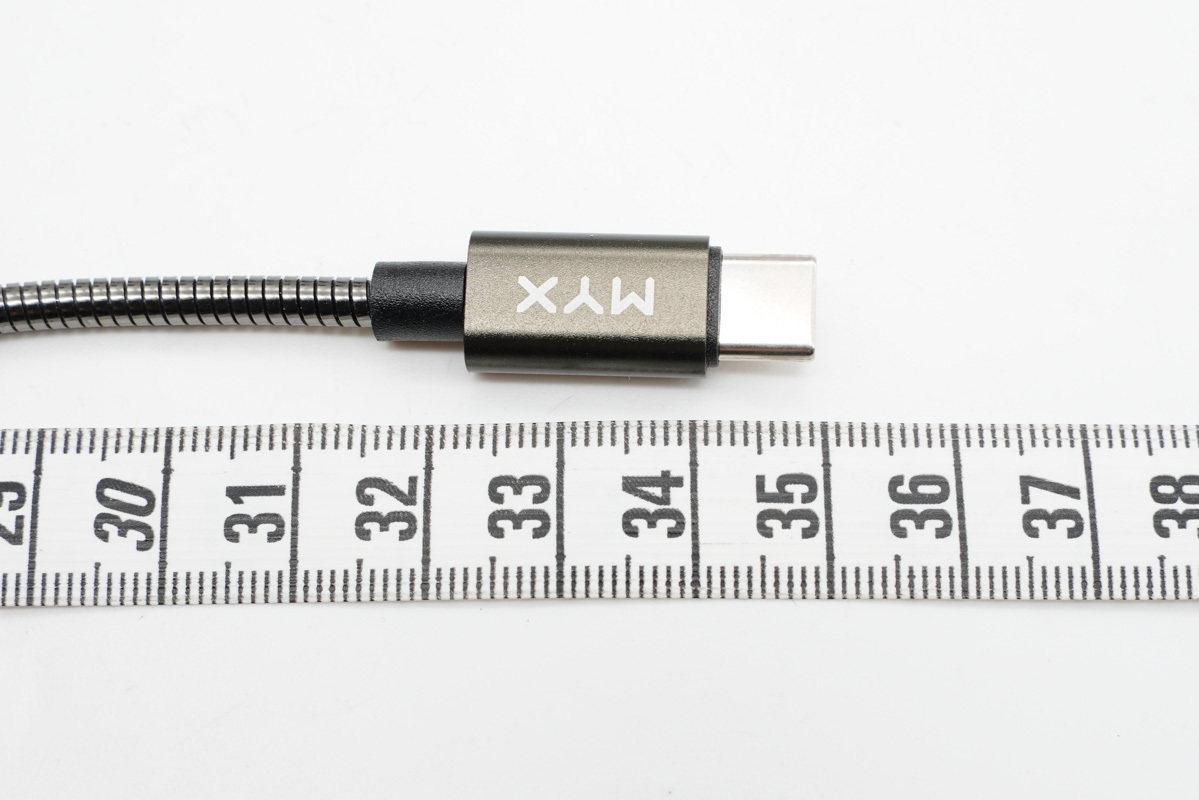

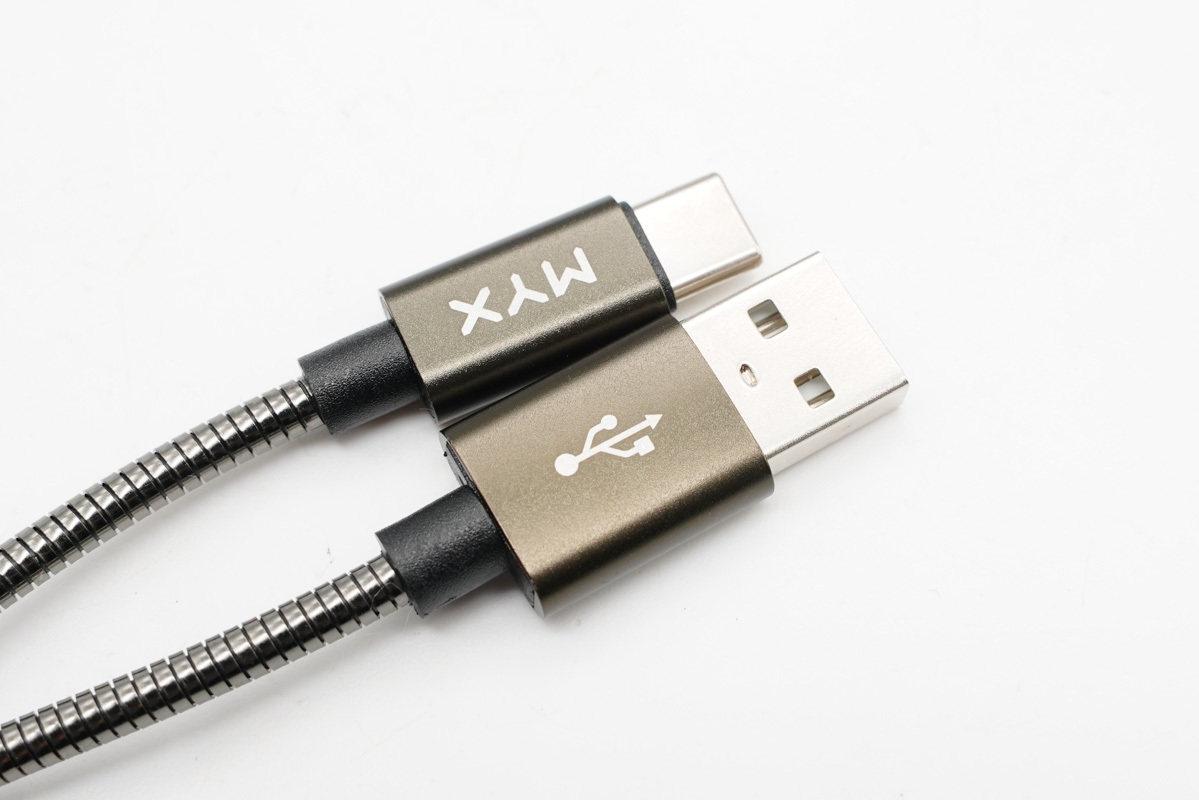

附带数据线是A to C线，两端线头外壳均为金属材质，阳极氧化呈金色，USB-C端头外壳上镭雕MYX品牌logo，线身外套金属波纹管，线缆整体看上去很高端。
另外测得线缆长度约为35cm，方便平时充电使用。

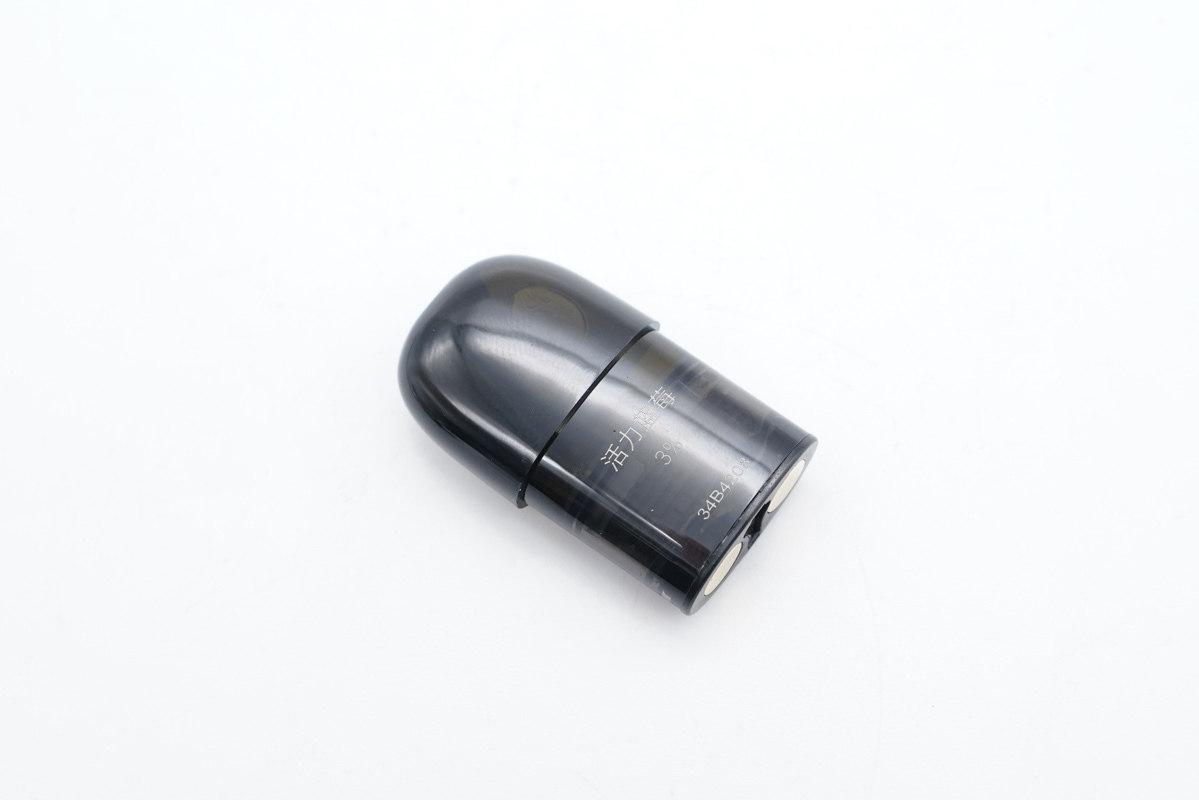

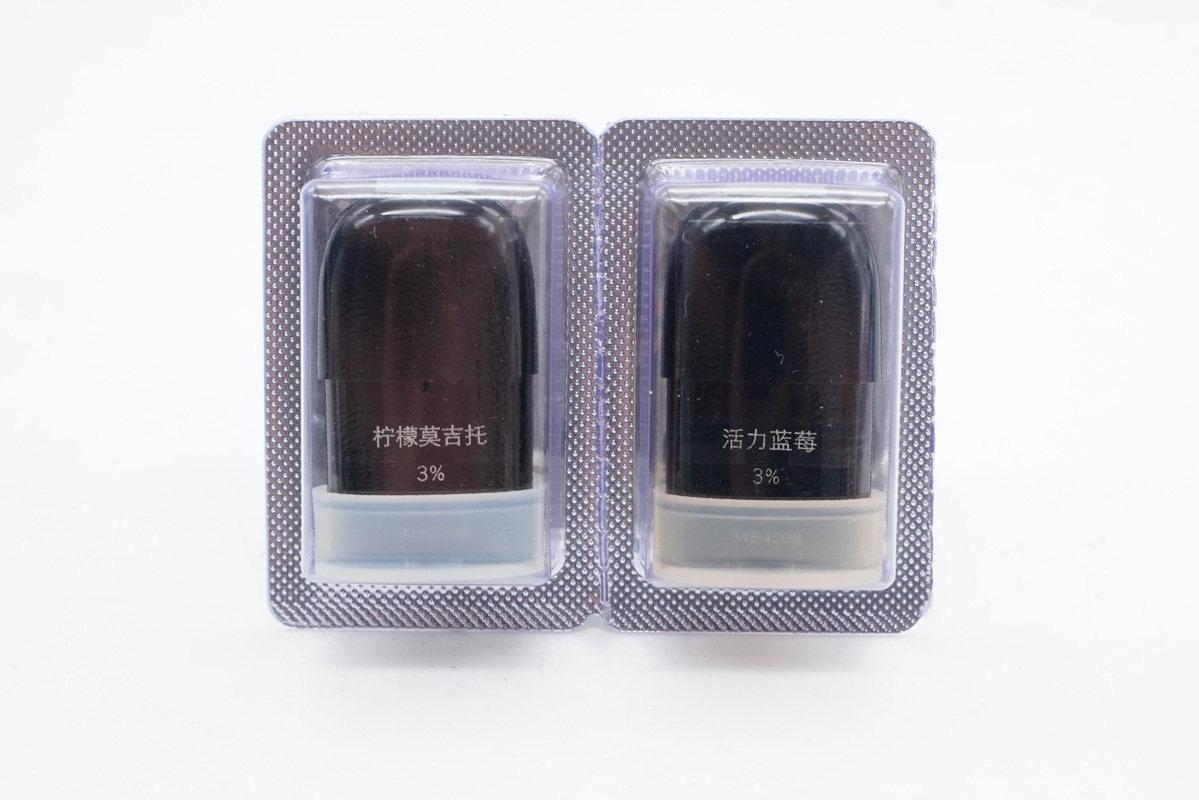

雾化弹采用和胶囊一样的包装方式，外壳上分别印有柠檬莫吉托、活力蓝莓字样，方便用户区别使用。
雾化弹外壳亮面设计，造型圆润，以提升用户使用体验。

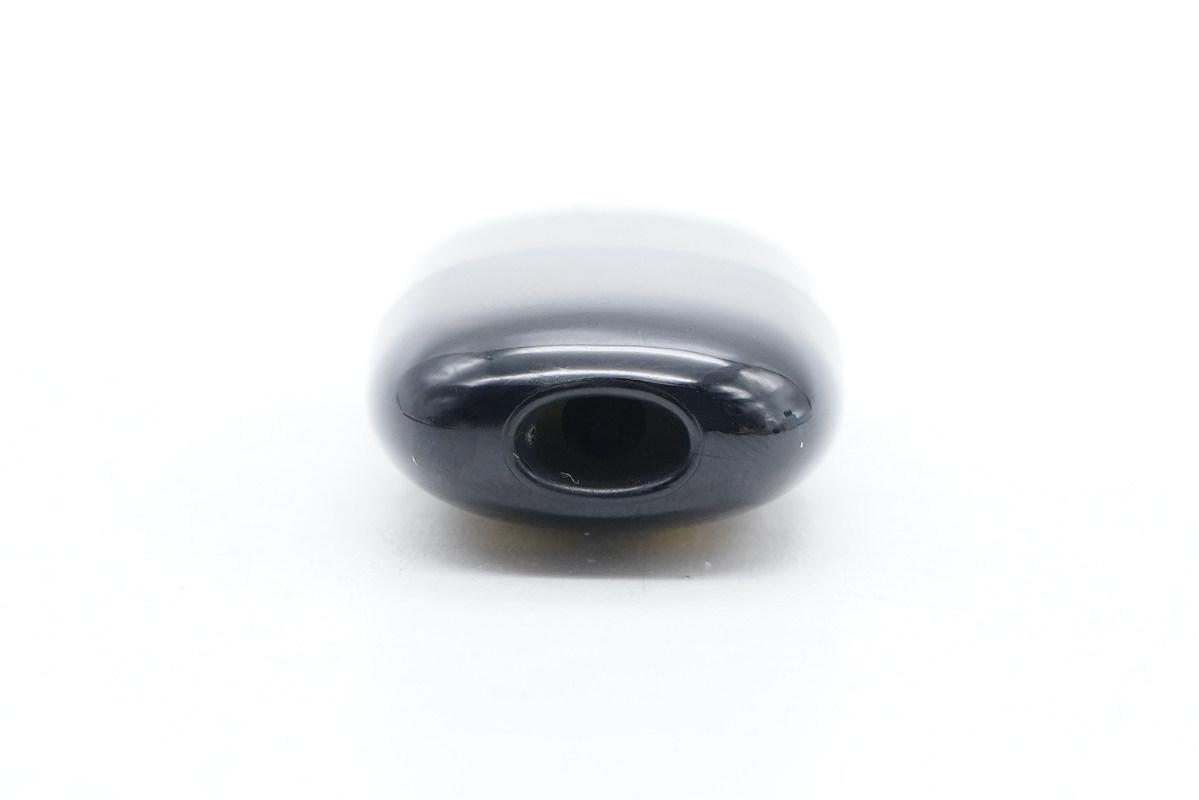

端部设有小口。

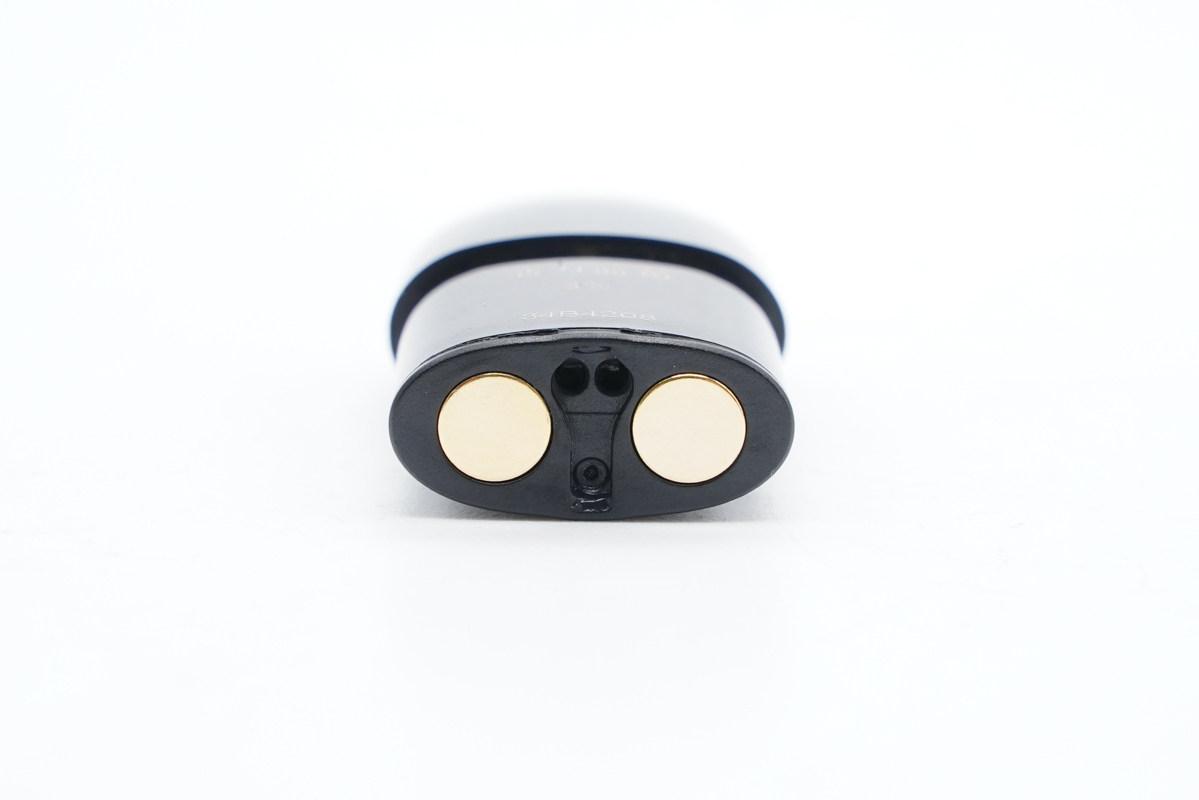

另一端设有两个触点，圆形设计用于供电。
雾化弹拿在手上的大小直观感受。

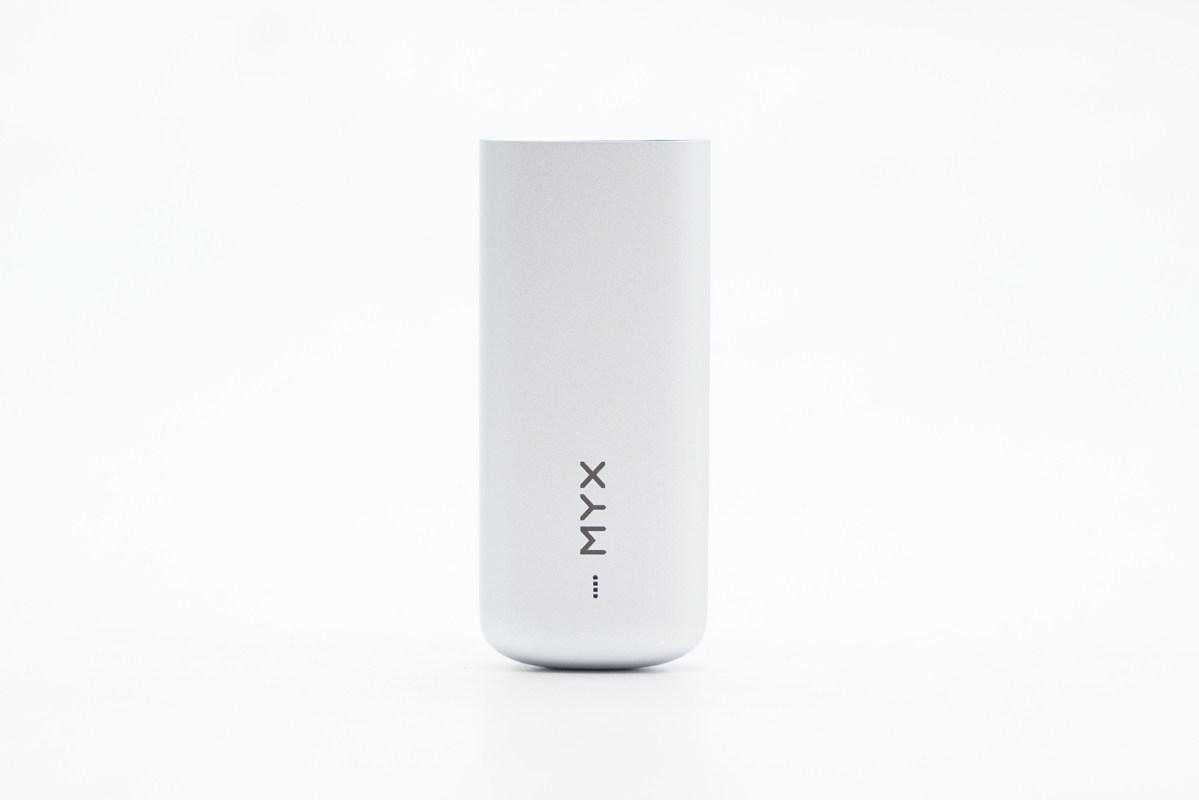

雾化电池杆采用轻质金属外壳，边缘圆润，正面设计有MYX品牌logo和呼吸指示灯，抽吸时呼吸灯渐亮。

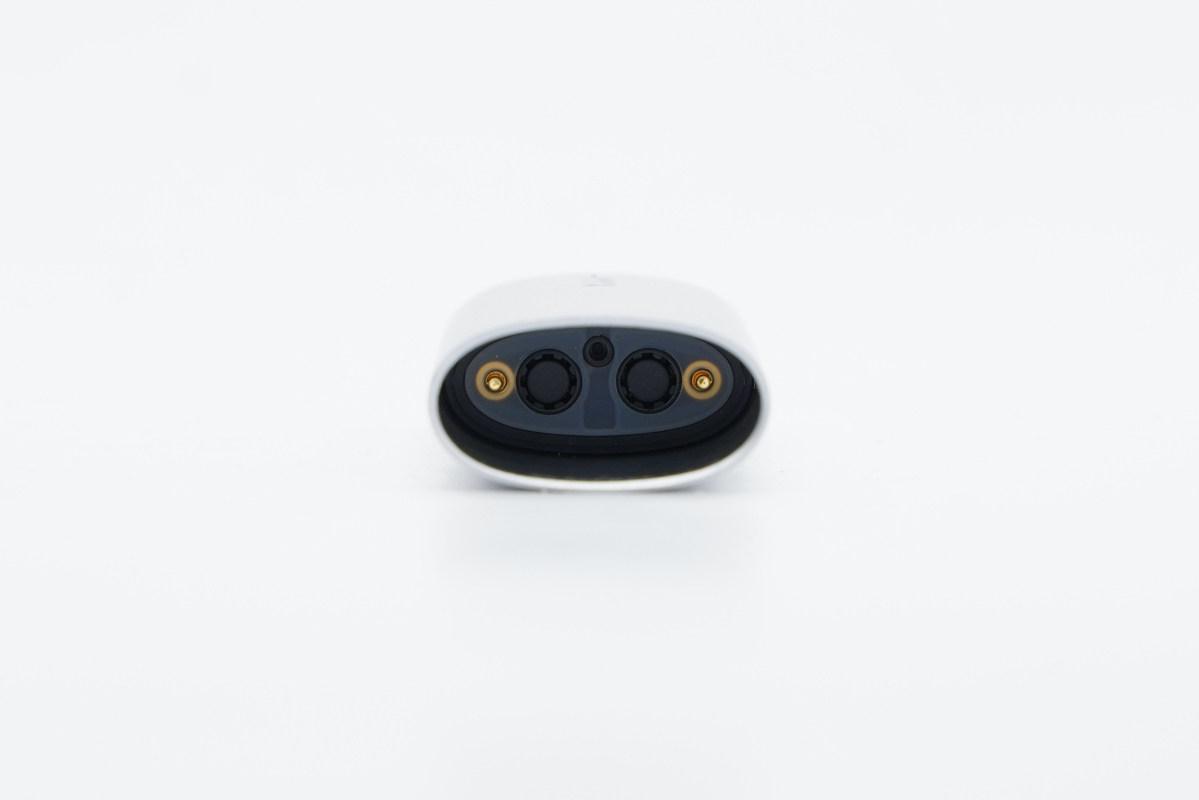

端部设有插槽，槽内两侧设有针脚和磁铁。

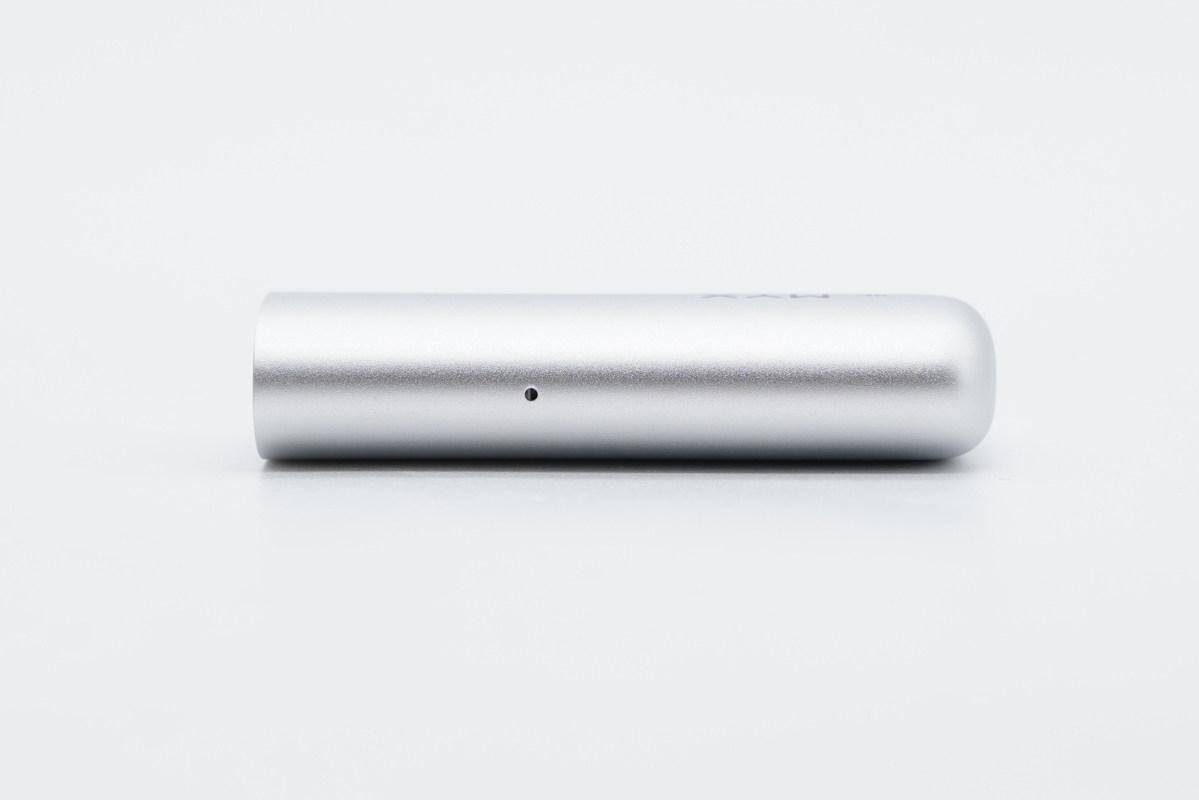

侧面设有通气孔。

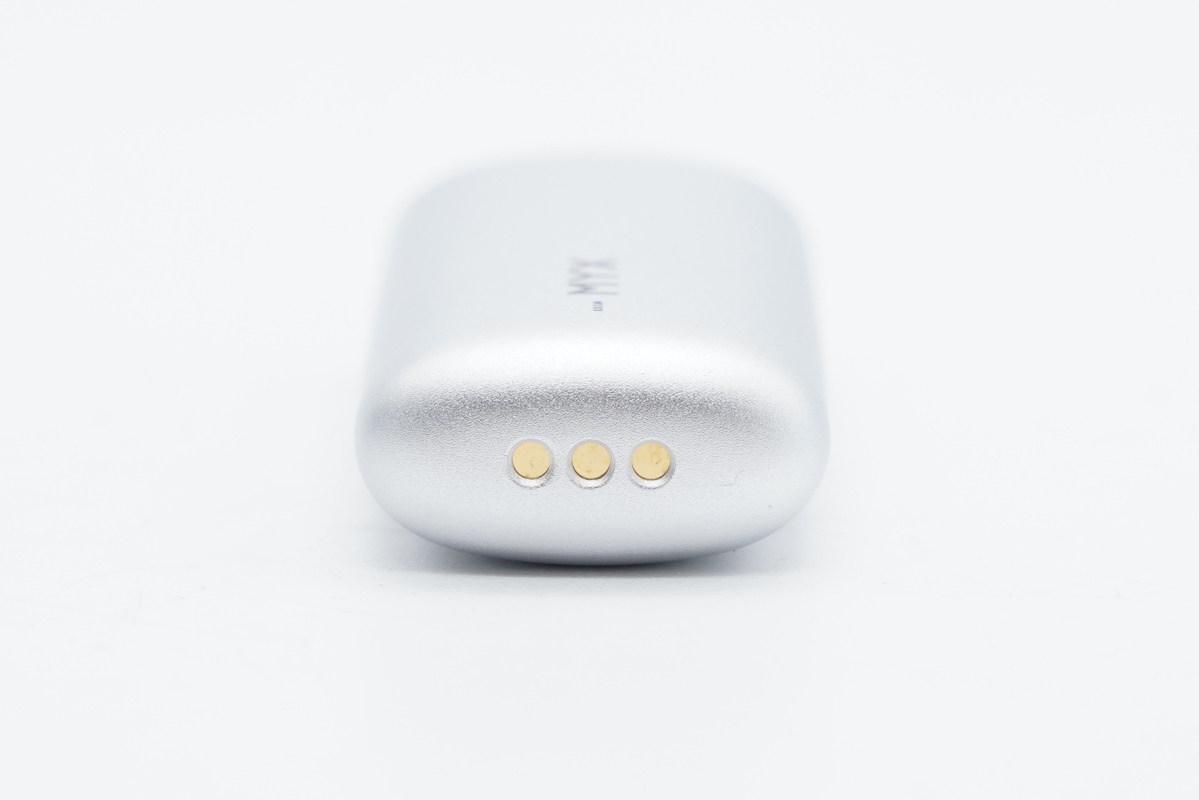

底部设有三个充电触点。

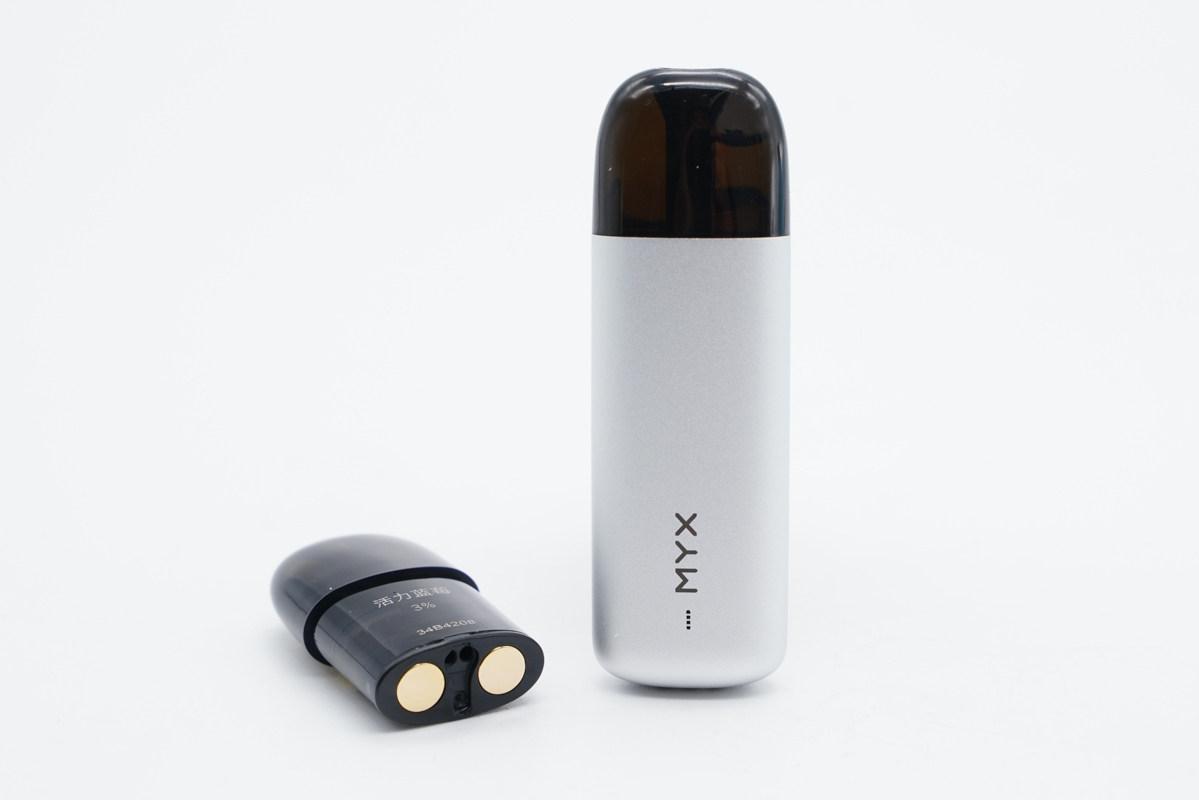

雾化弹插入插槽便会和雾化电池杆磁吸在一起，吸附力很好，两种雾化弹可根据喜好随时进行更换。

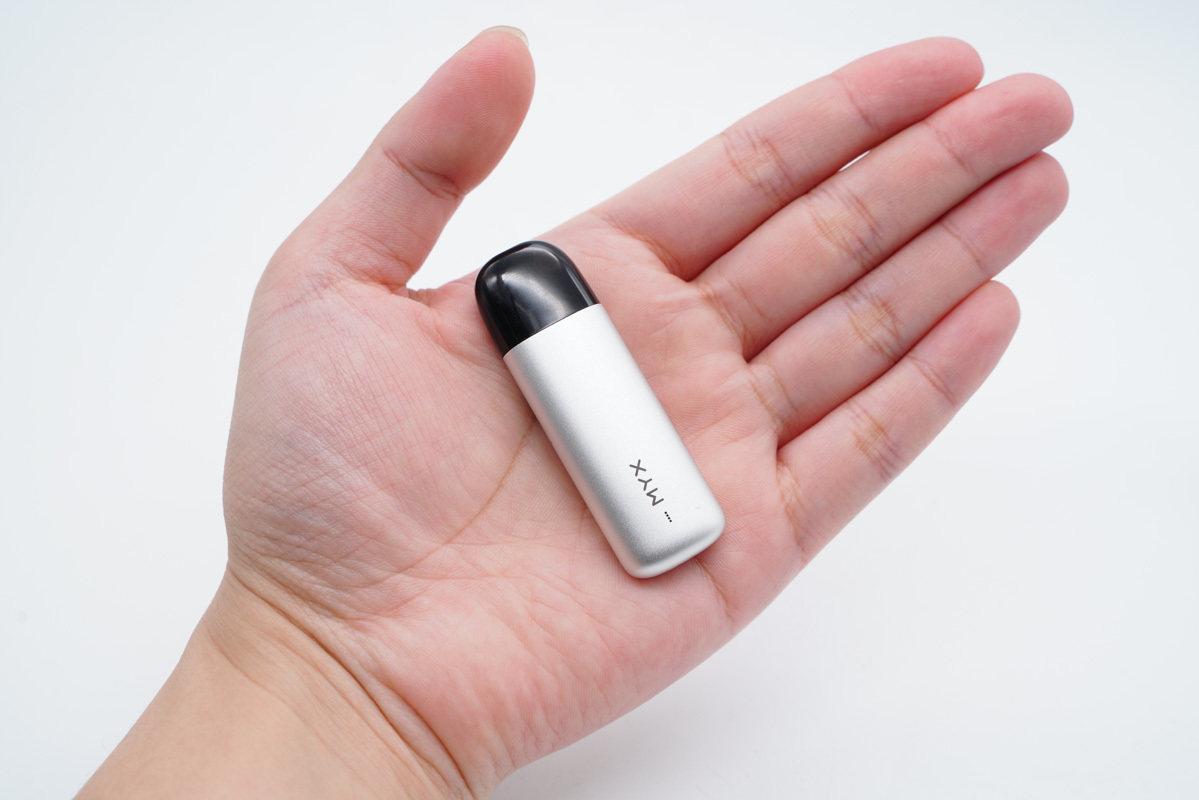

拿在手上的直观感受，十分小巧轻便。
充电仓采用PC材质塑料外壳，整体简洁圆润，表面喷刷银色涂料，看上去很有金属质感。此外机身正面设计有MYX品牌logo。

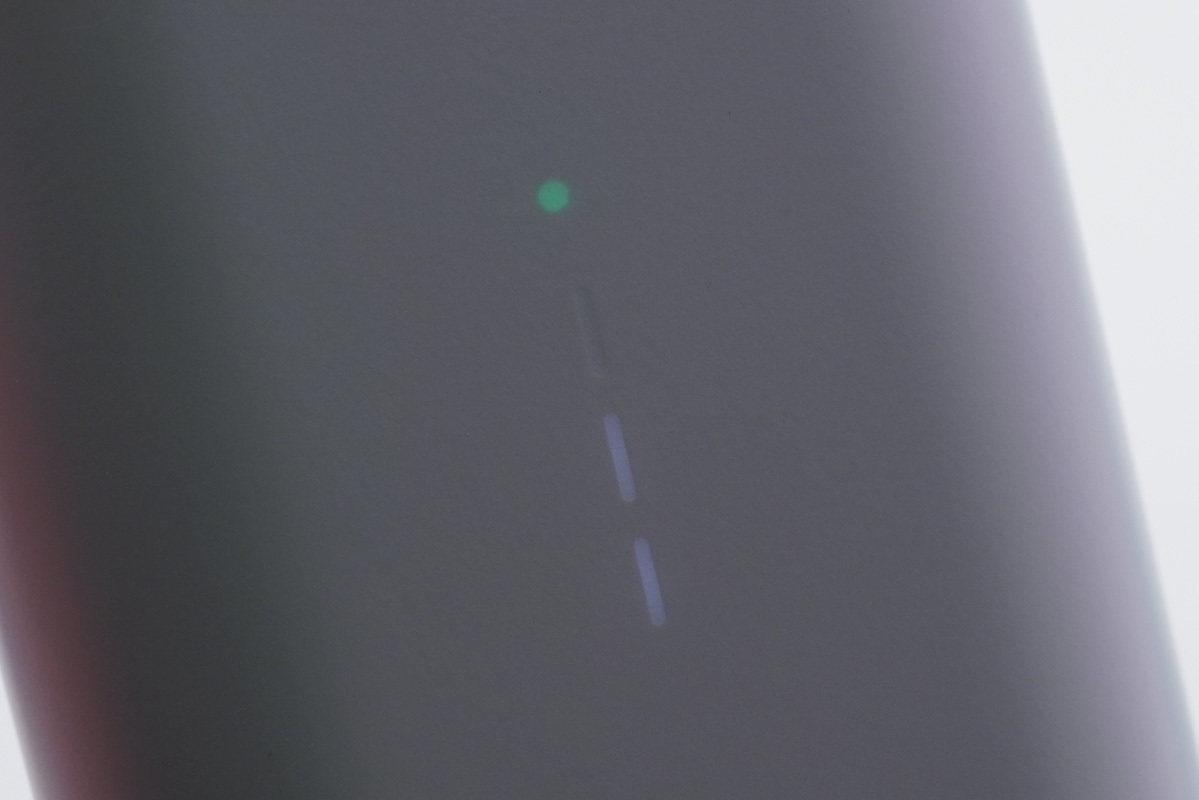

此外正面还设有电量显示指示灯和充电指示灯，充电时充电指示灯亮绿光。

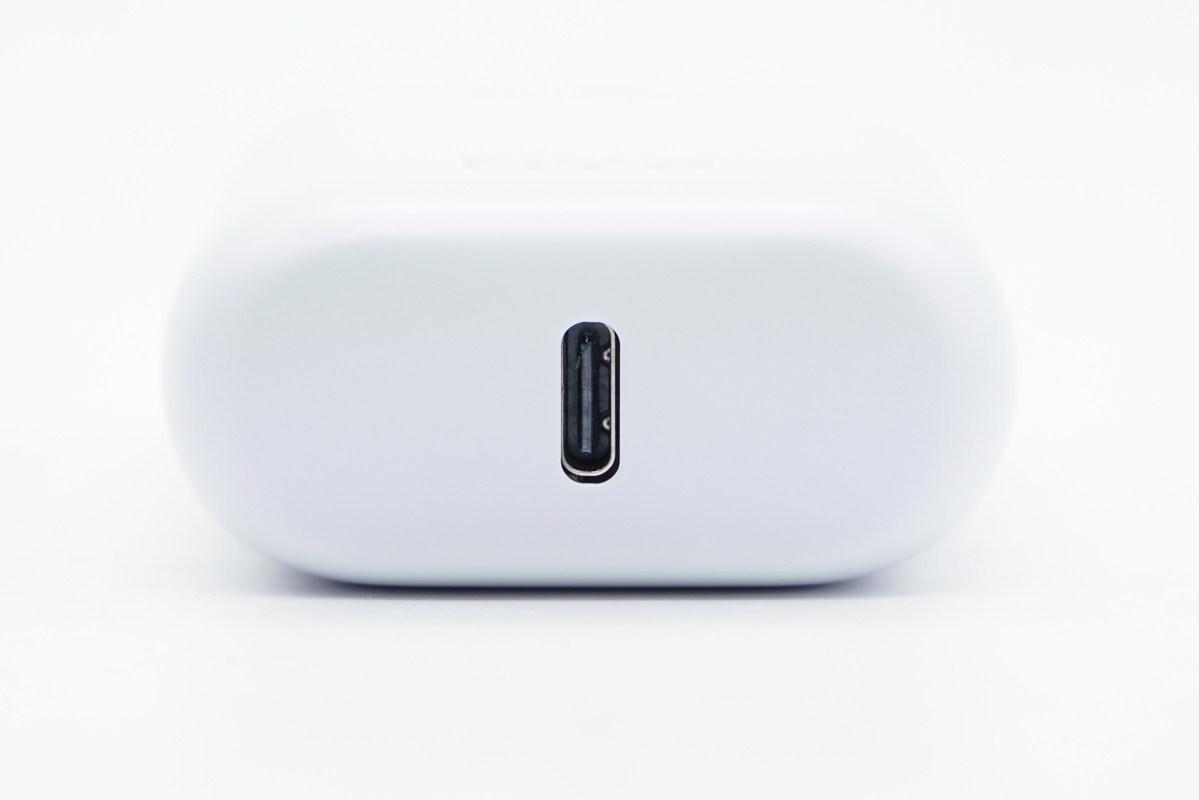

底部设有USB-C充电接口。
仓盖做了磁吸设计，仓内设有两个槽位，左侧槽位用于装雾化弹，右侧槽位更深，用于装雾化电池杆和雾化弹，同时提供充电功能。

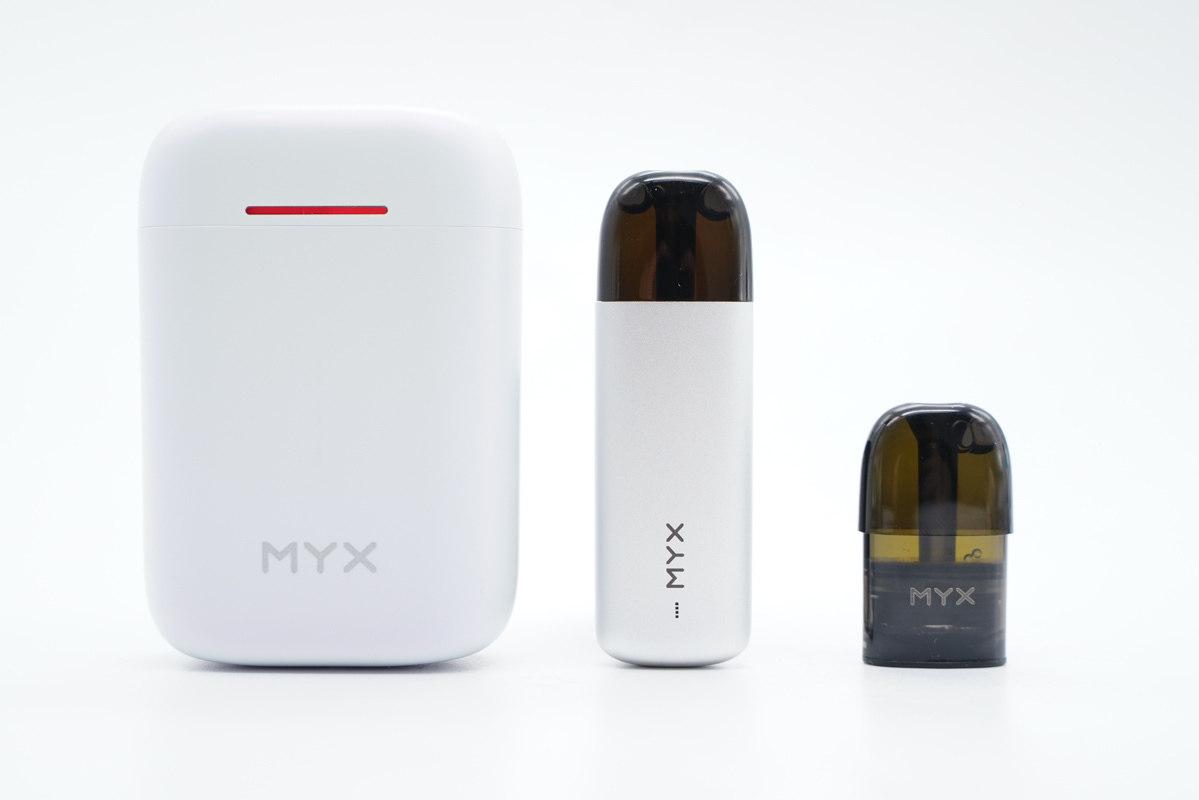

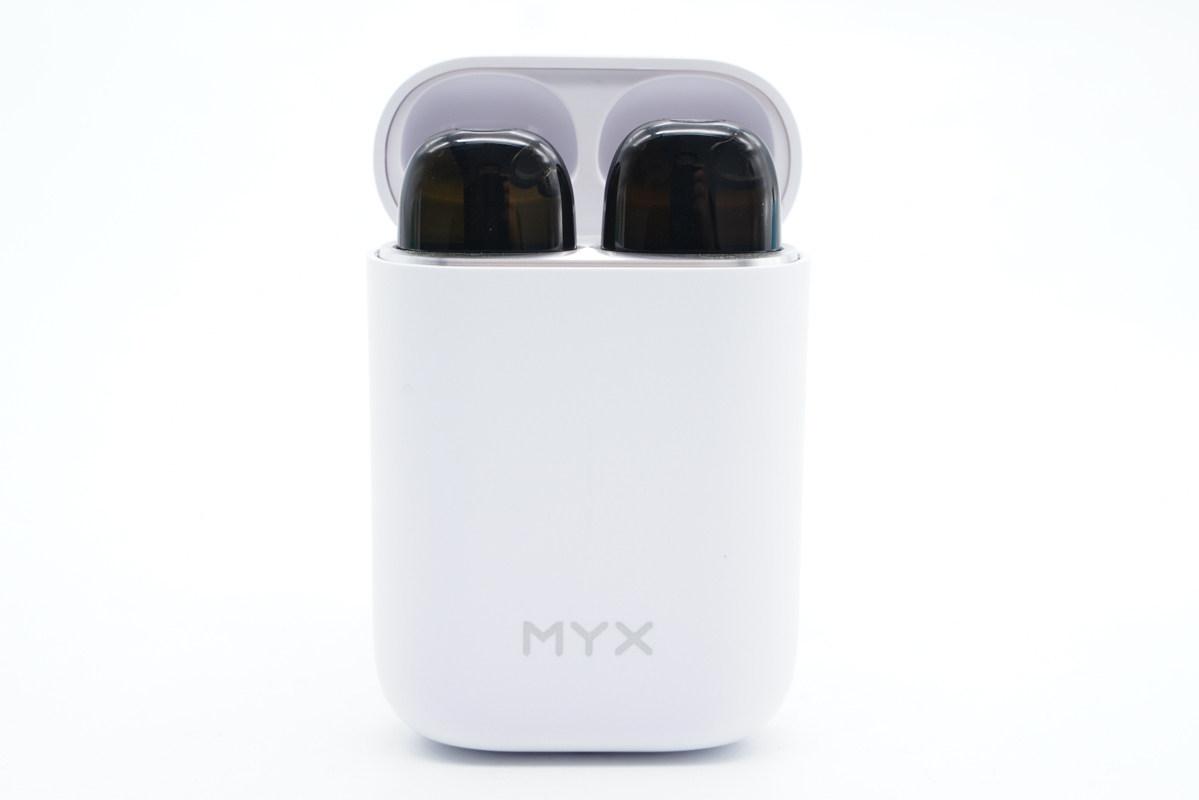

雾化弹、雾化电池杆装好后一览。
测得充电仓长度约为72.48mm。

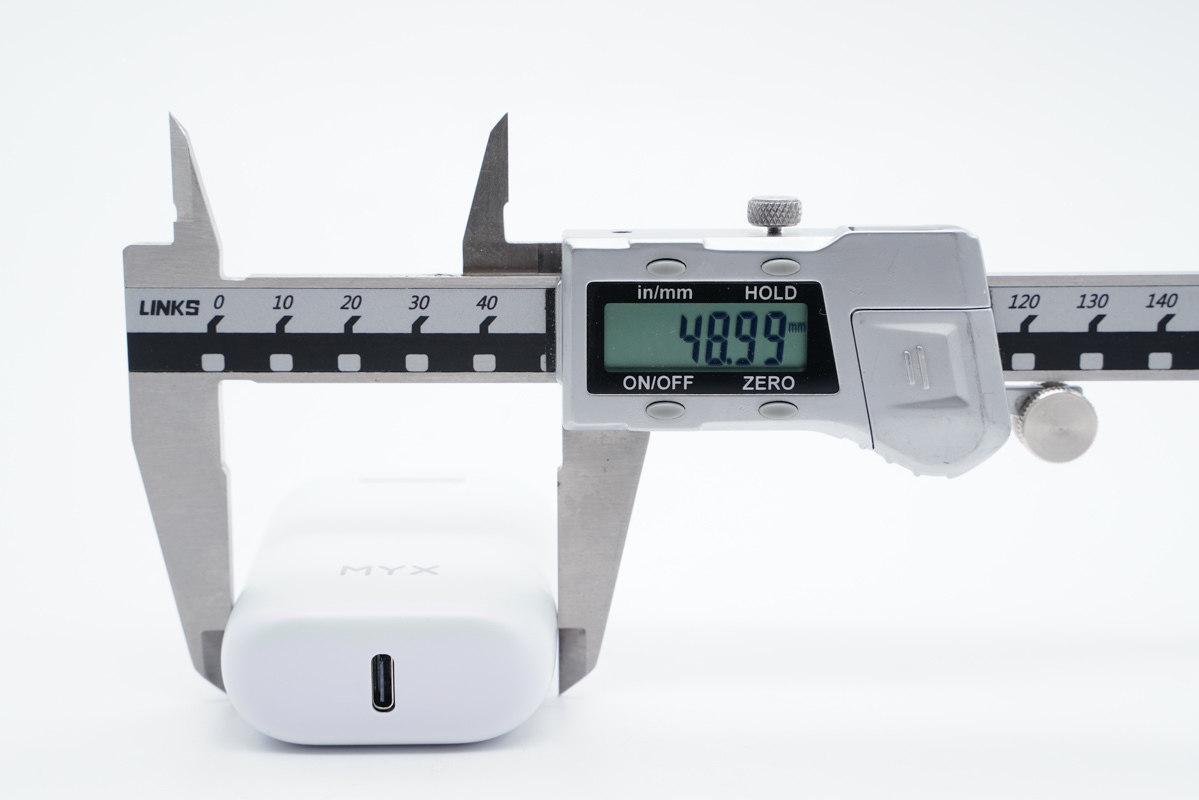

宽度约为48.99mm。

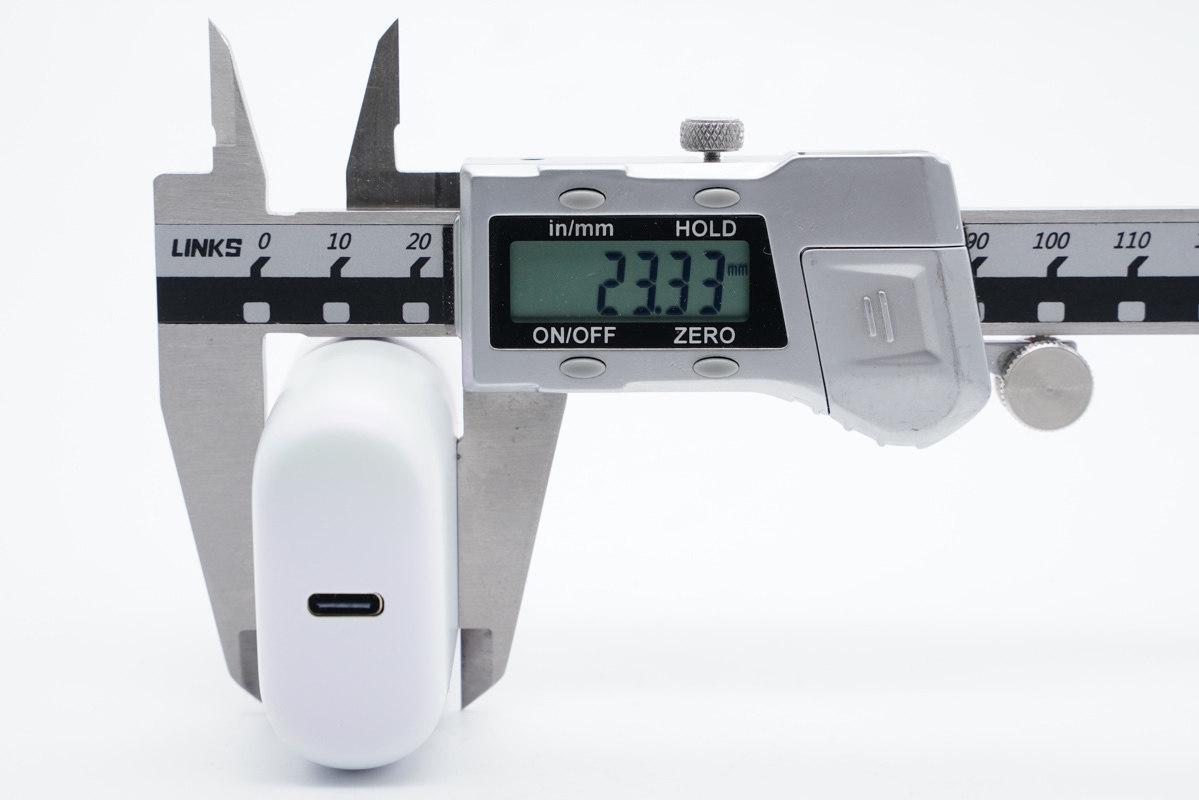

厚度约为23.33mm。

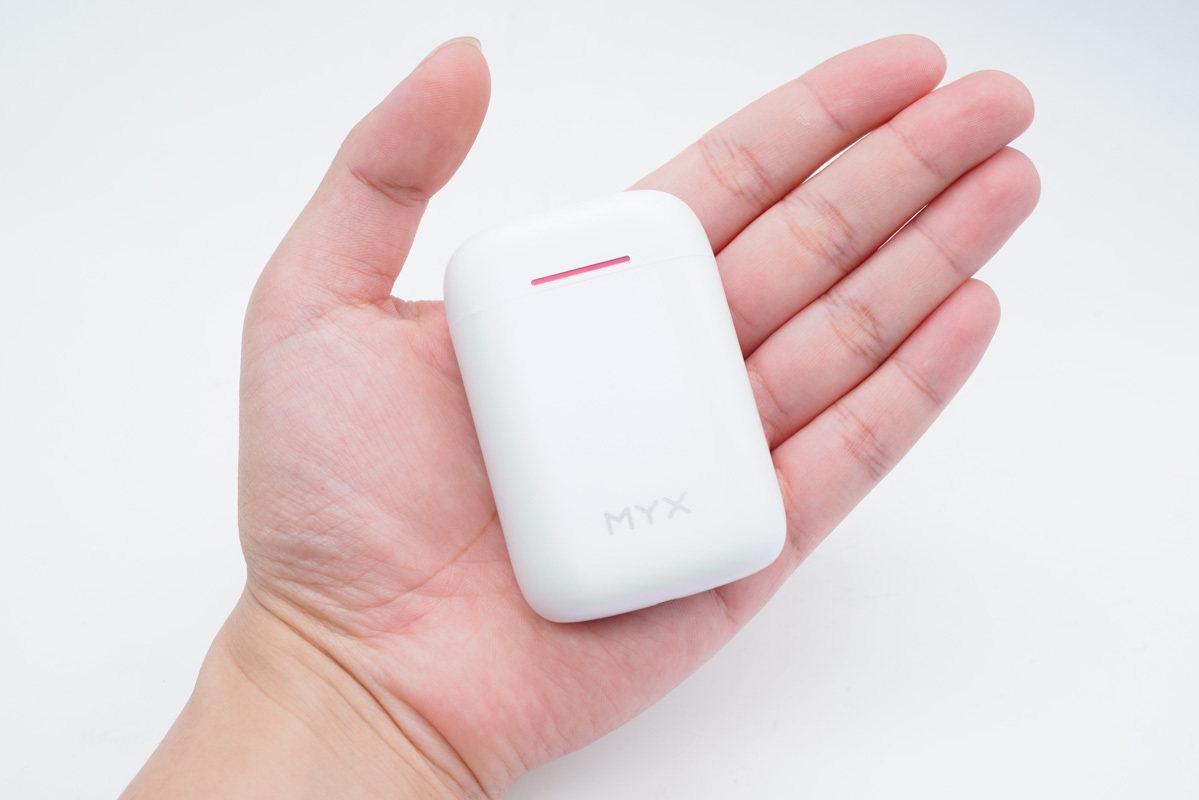

拿在手上的大小直观感受。

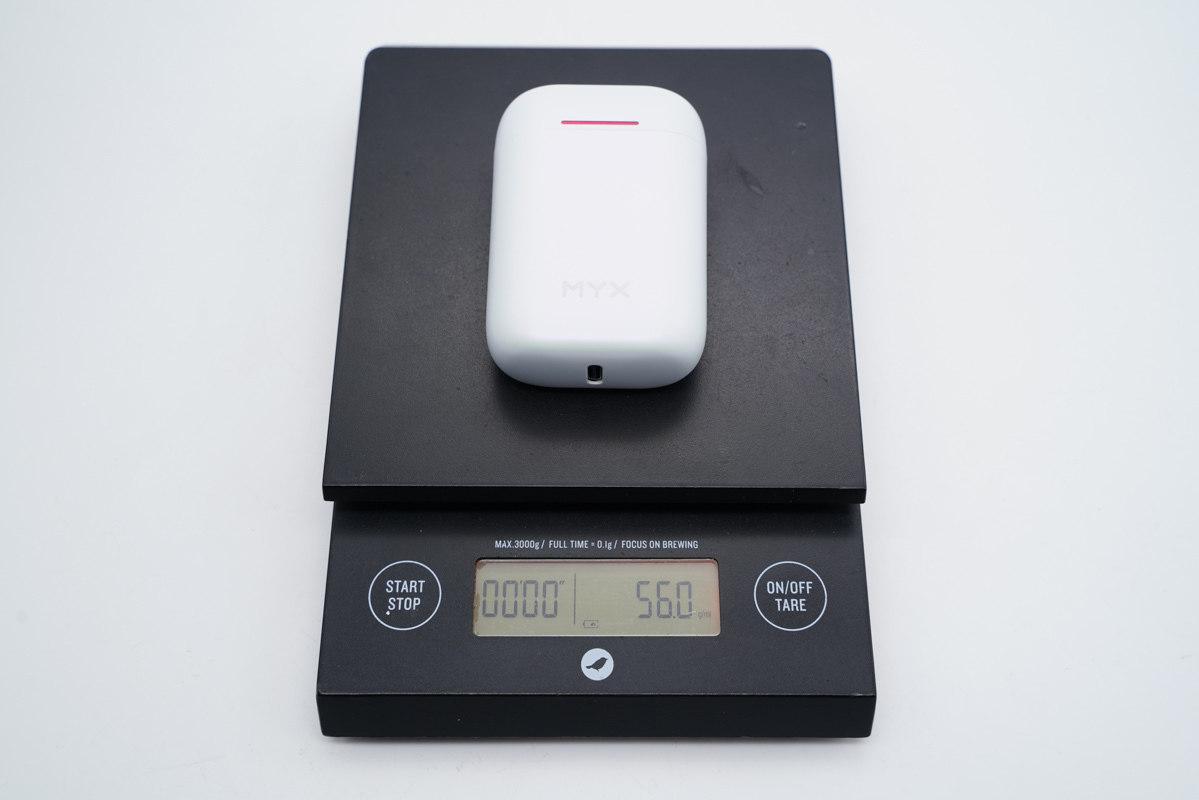

测得充电仓、两个雾化弹以及雾化电池杆总重量约为56g，套装装好后可以说十分轻巧，自然便携性也就很好。

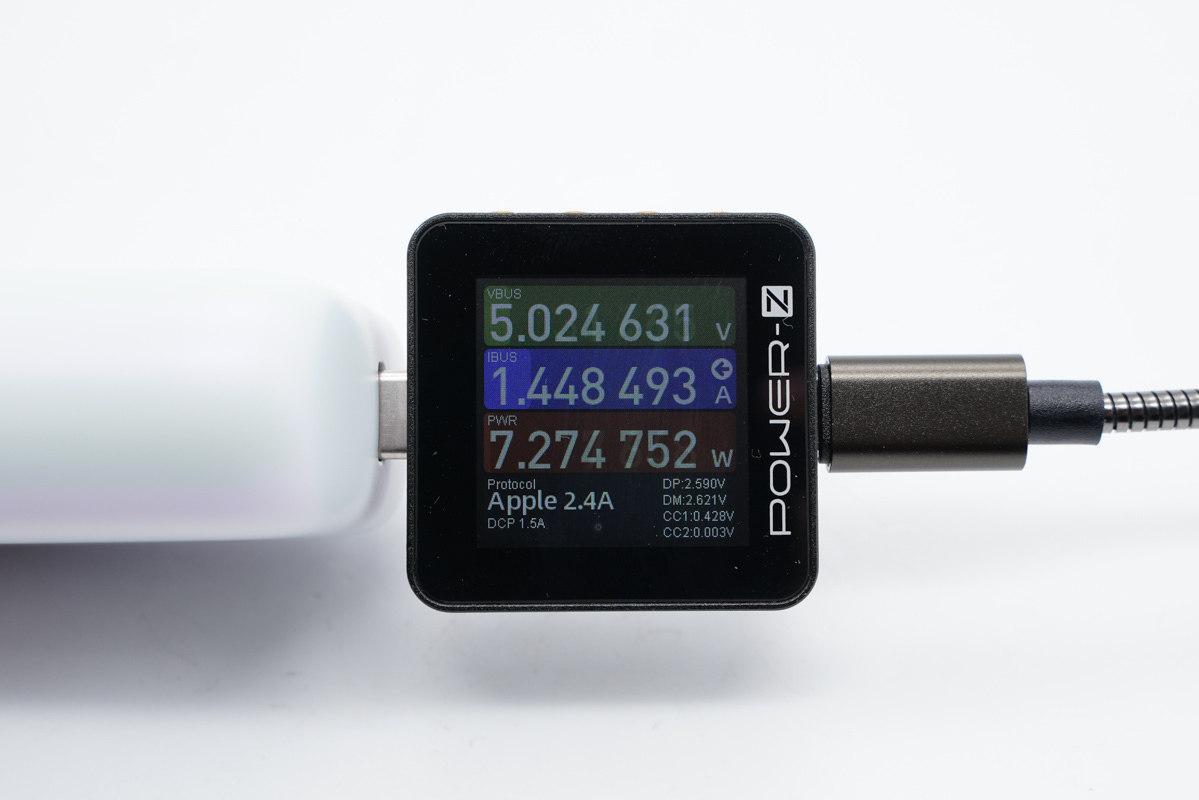

最后对套装进行充电测试，使用ChargerLAB POWER-Z KM002C测得输入功率为5.02V 1.45A 7.27W。
二、MYX Air电子雾化器拆解

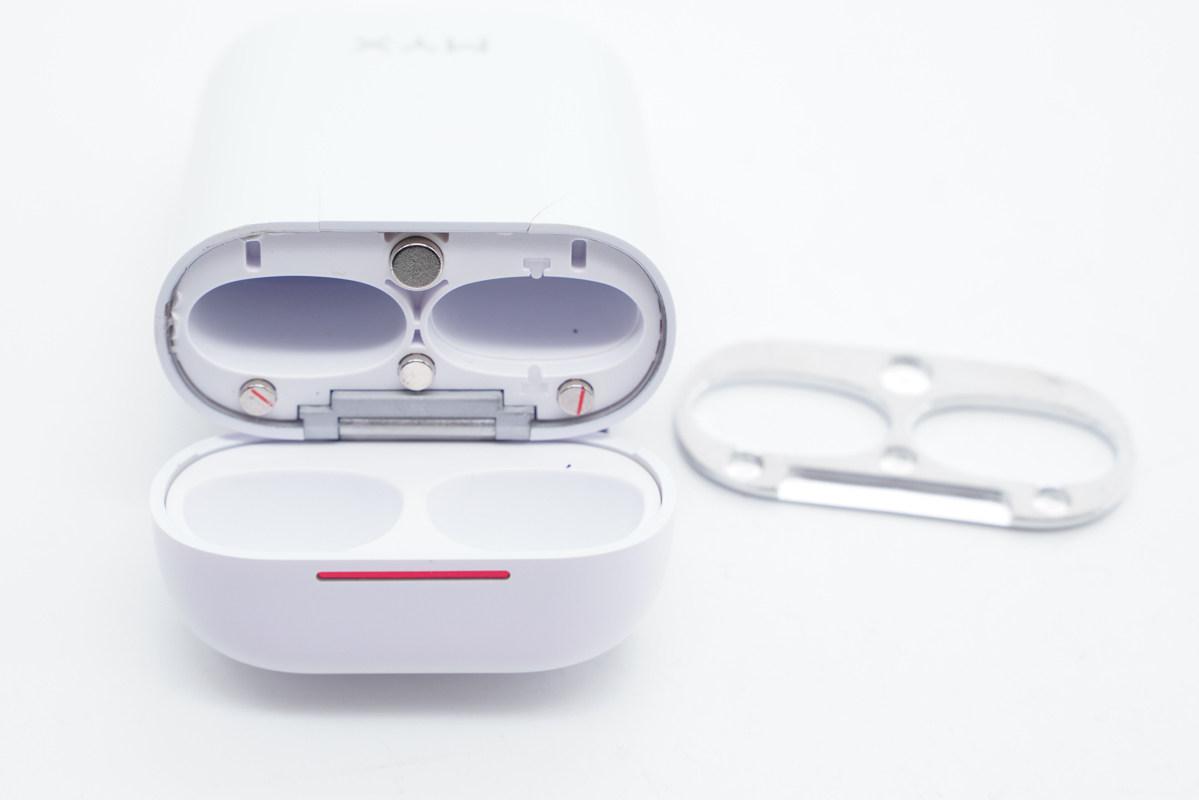

将充电仓内的金属盖板拆掉，可以看到四个隐藏磁铁。

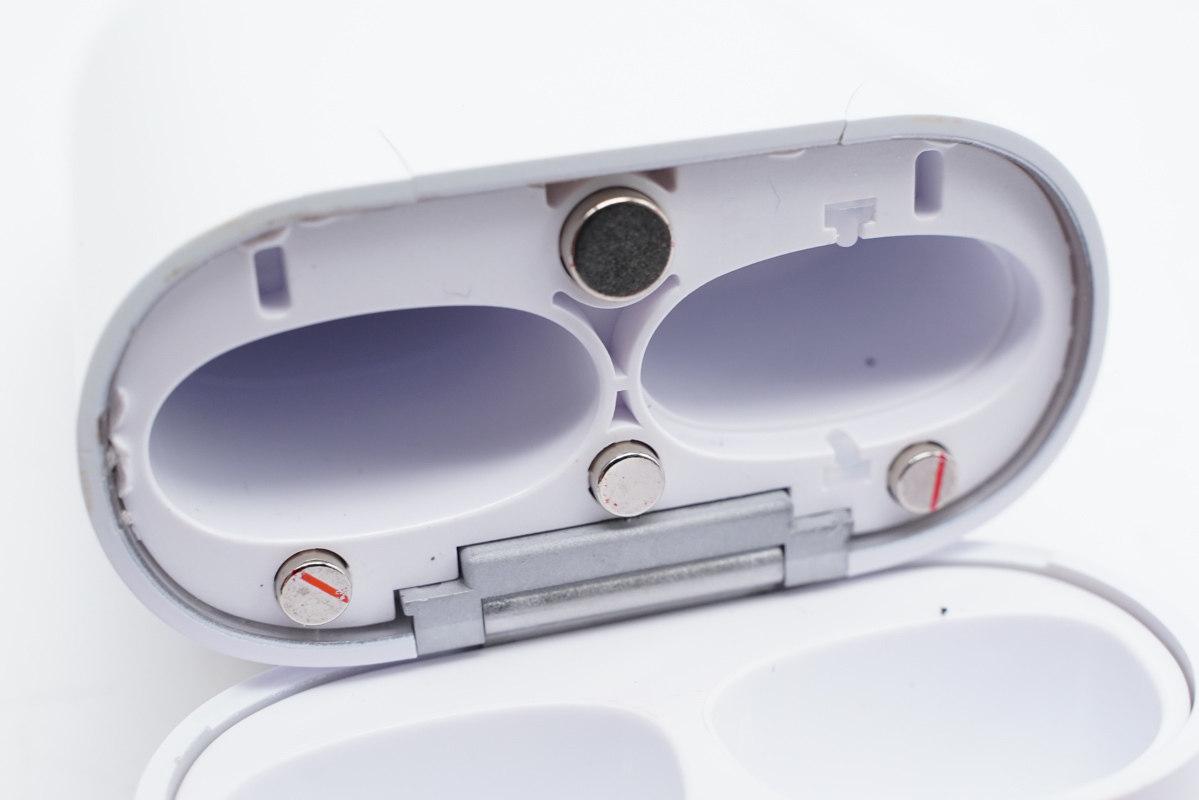

帽盖内也设有磁铁，上下两处的磁铁通过吸附达到帽盖紧闭的效果。

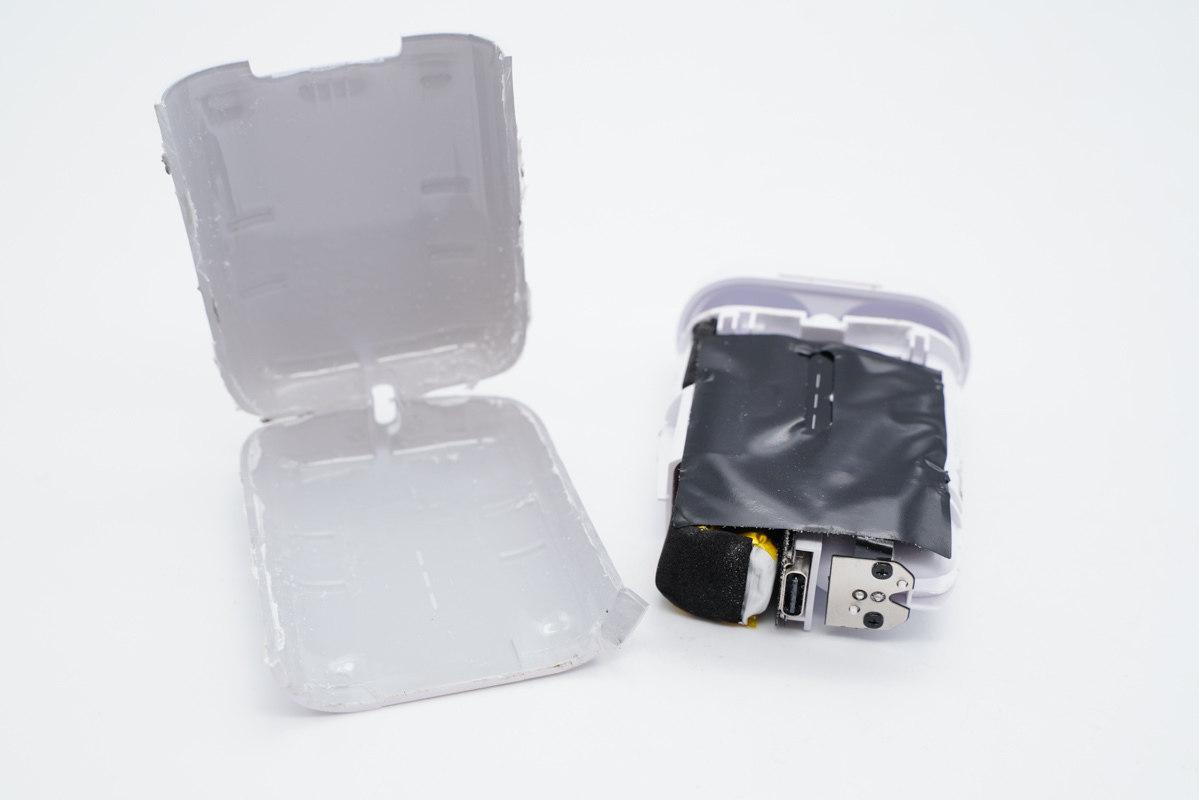

将充电仓外壳切割开。

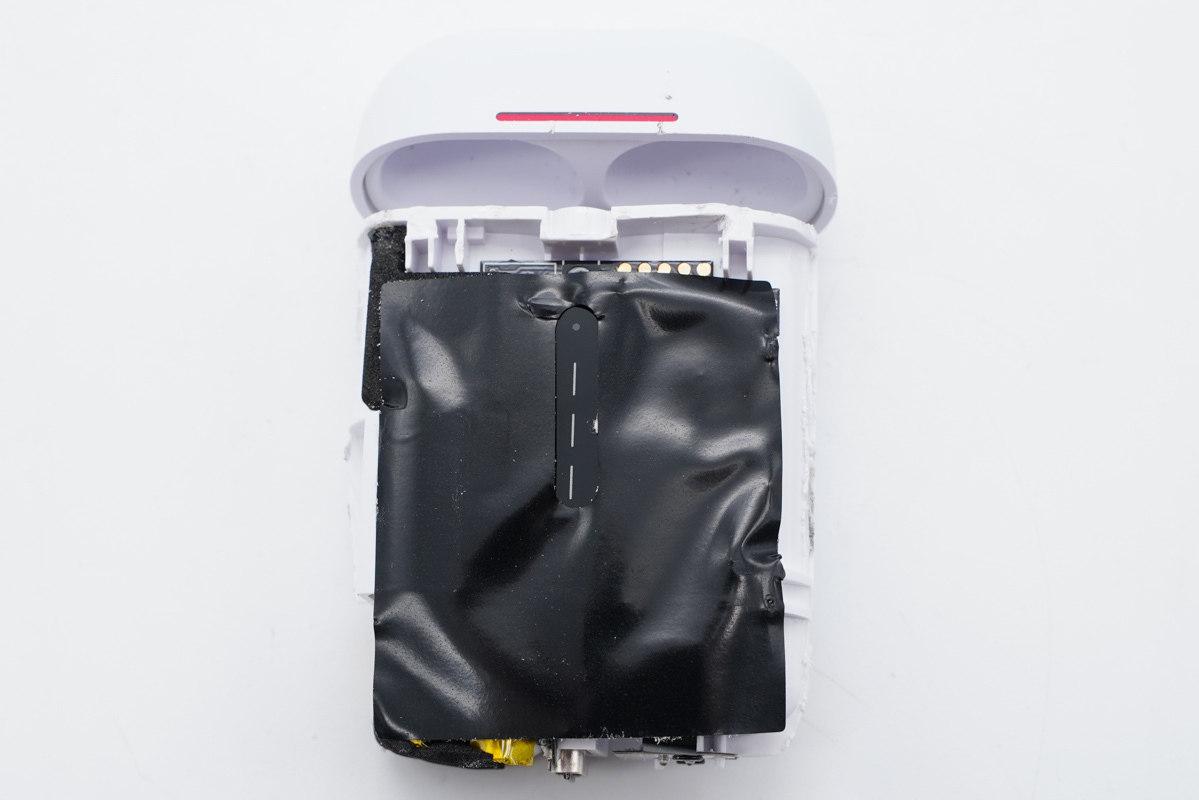

电路板上贴有黑色绝缘贴纸，对应指示灯处漏光避免遮光。

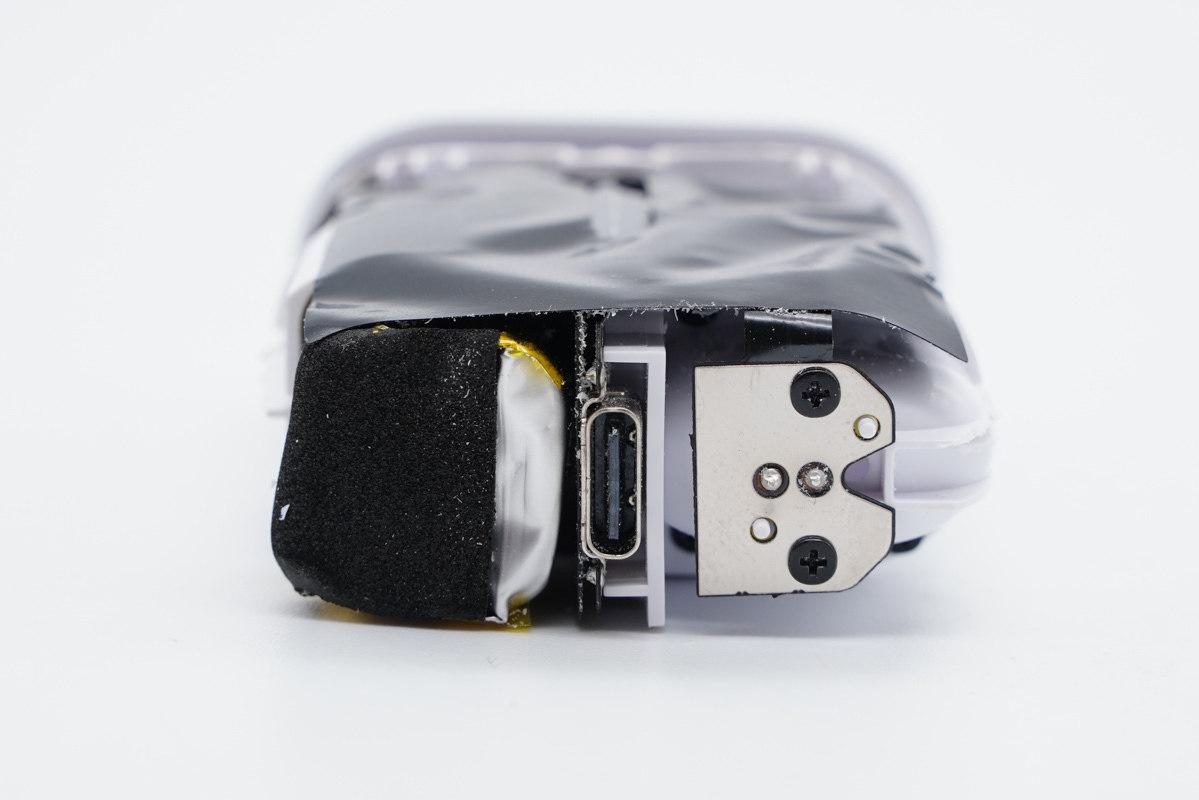

底部一览，左侧设有电池，中间固定USB-C母座，右侧充电针脚所在金属板使用螺丝固定。
主电路也是贴在金属板上，金属板使用螺丝固定，另外通过排线连接USB-C母座和充电针脚。

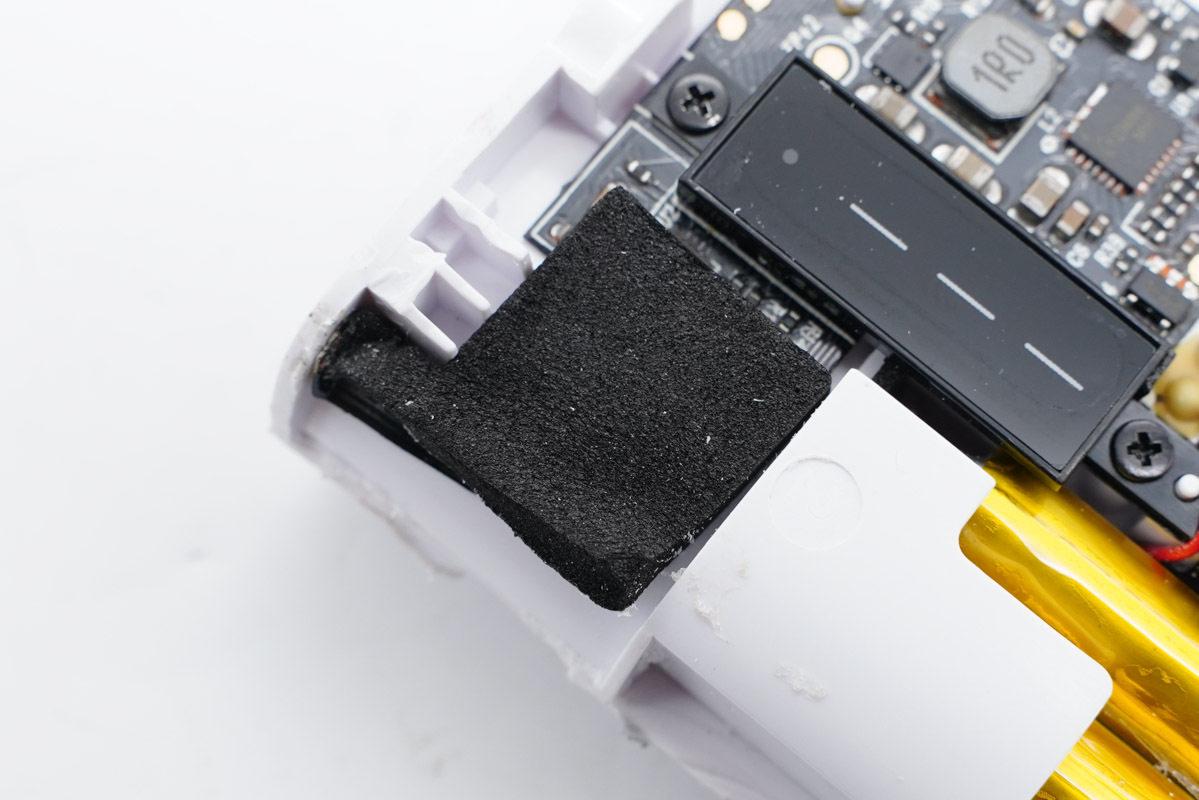

左上角排线贴泡棉保护。
连接导线的导线打胶保护。
拆掉螺丝取下电路板和电芯。

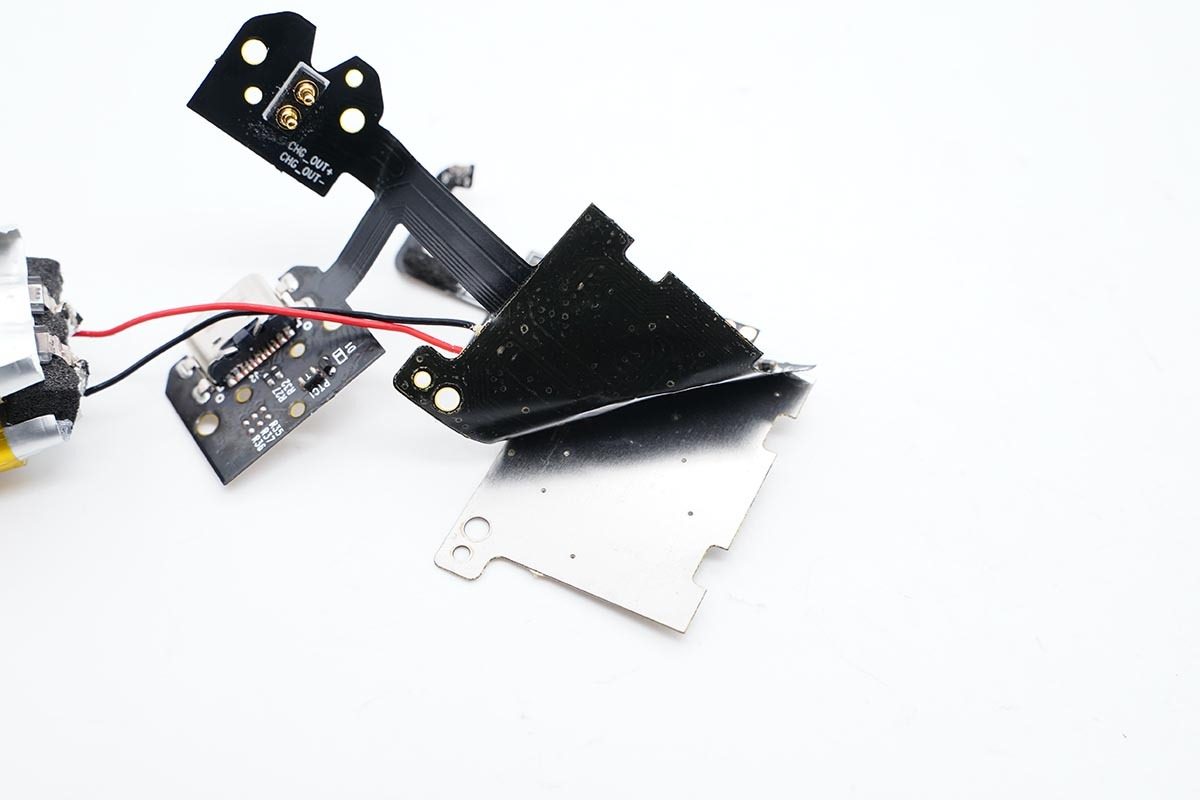

和常见的PCB板不同，充电仓的所有电路均贴在金属板上。
USB-C母座电路一览。

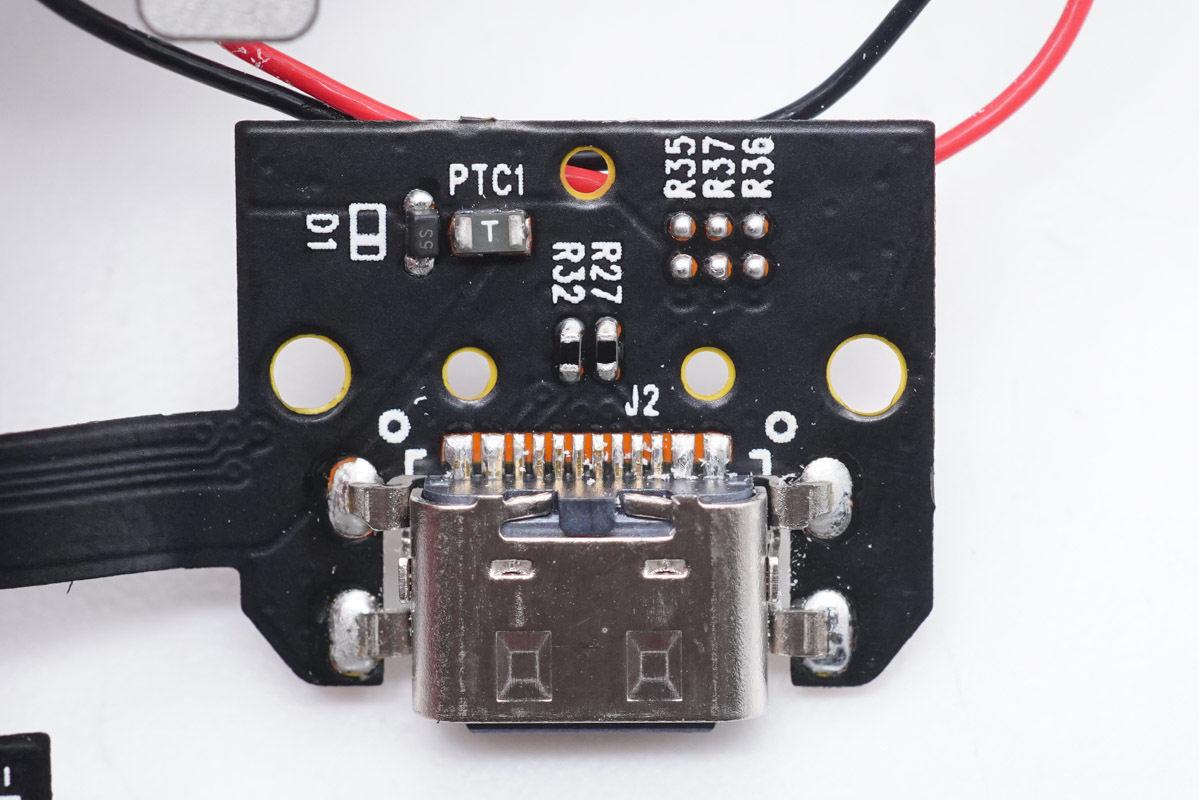

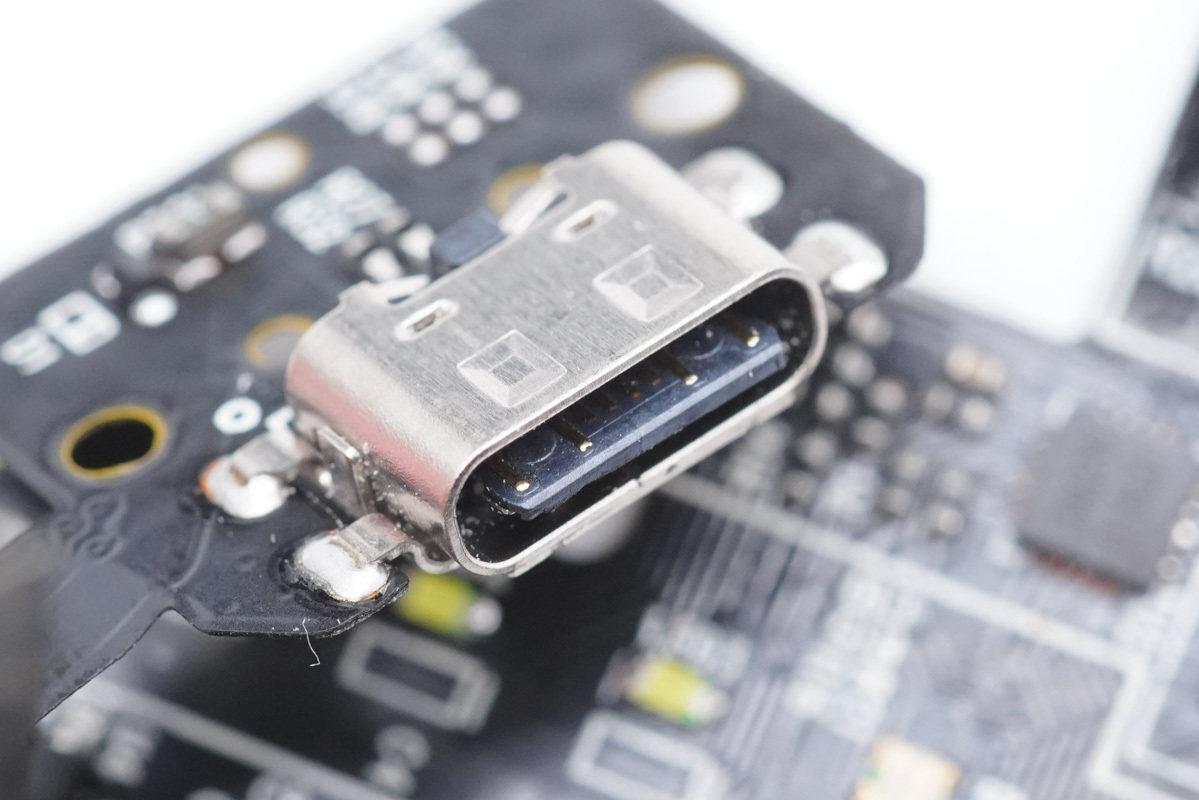

USB-C母座特写，过孔焊接。

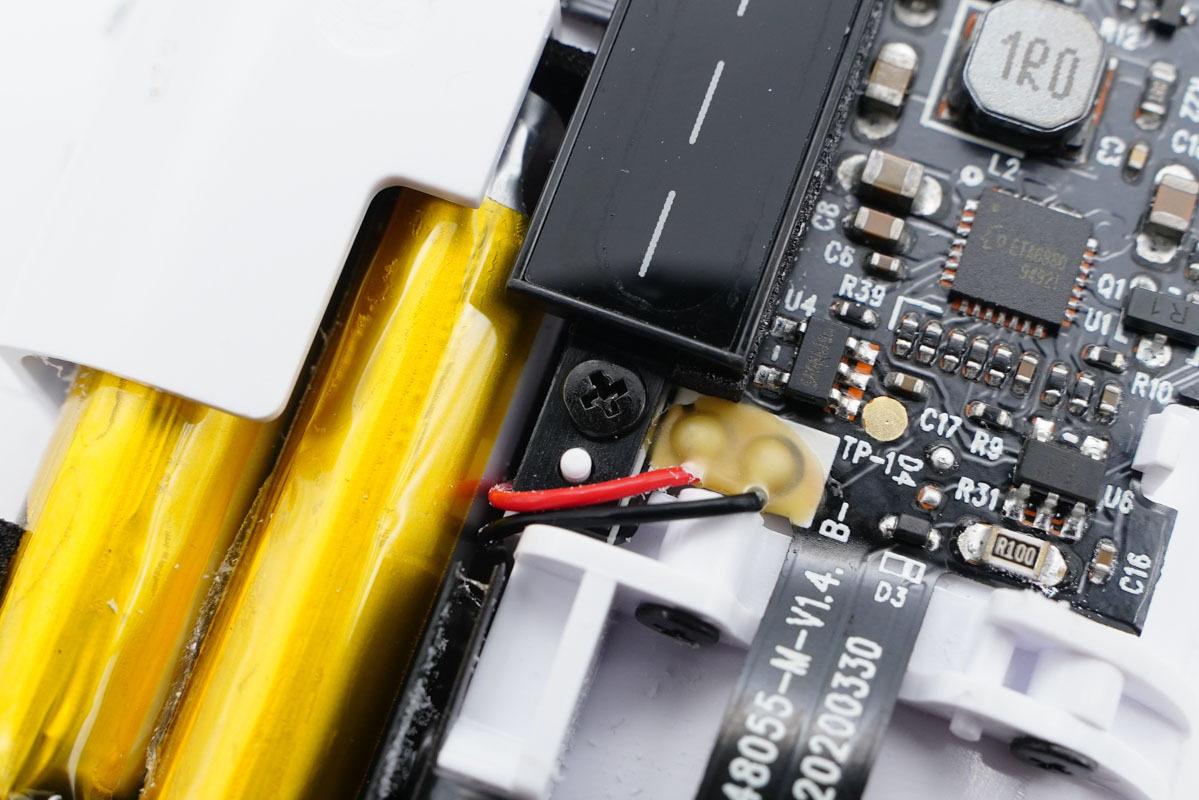

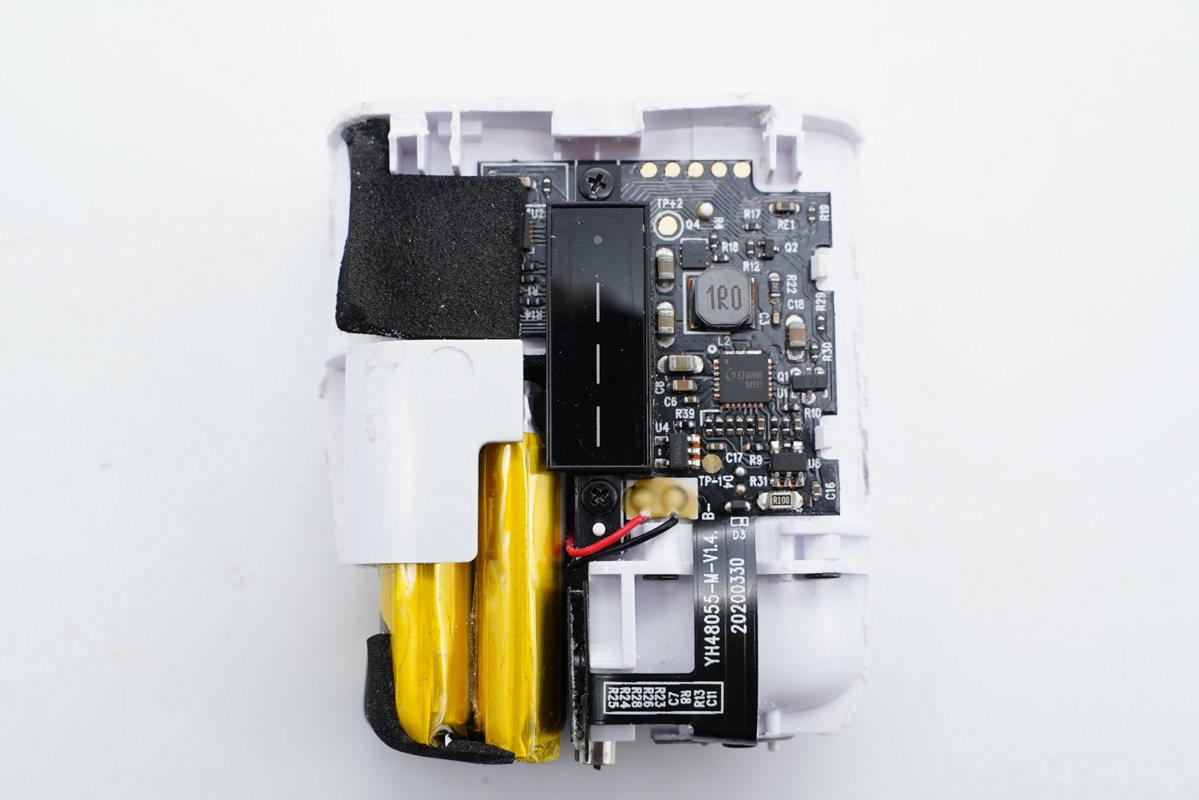

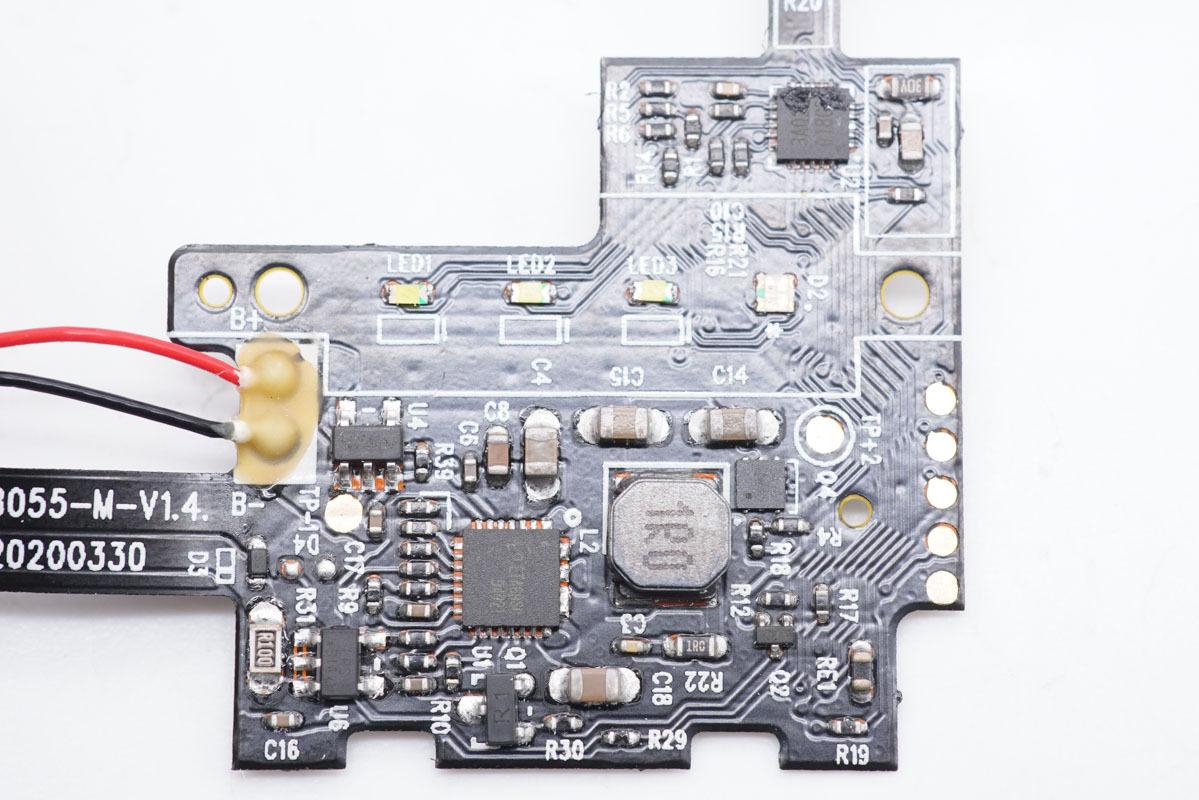

主电路一览，设有电芯充放电芯片、调压控制器等器件。

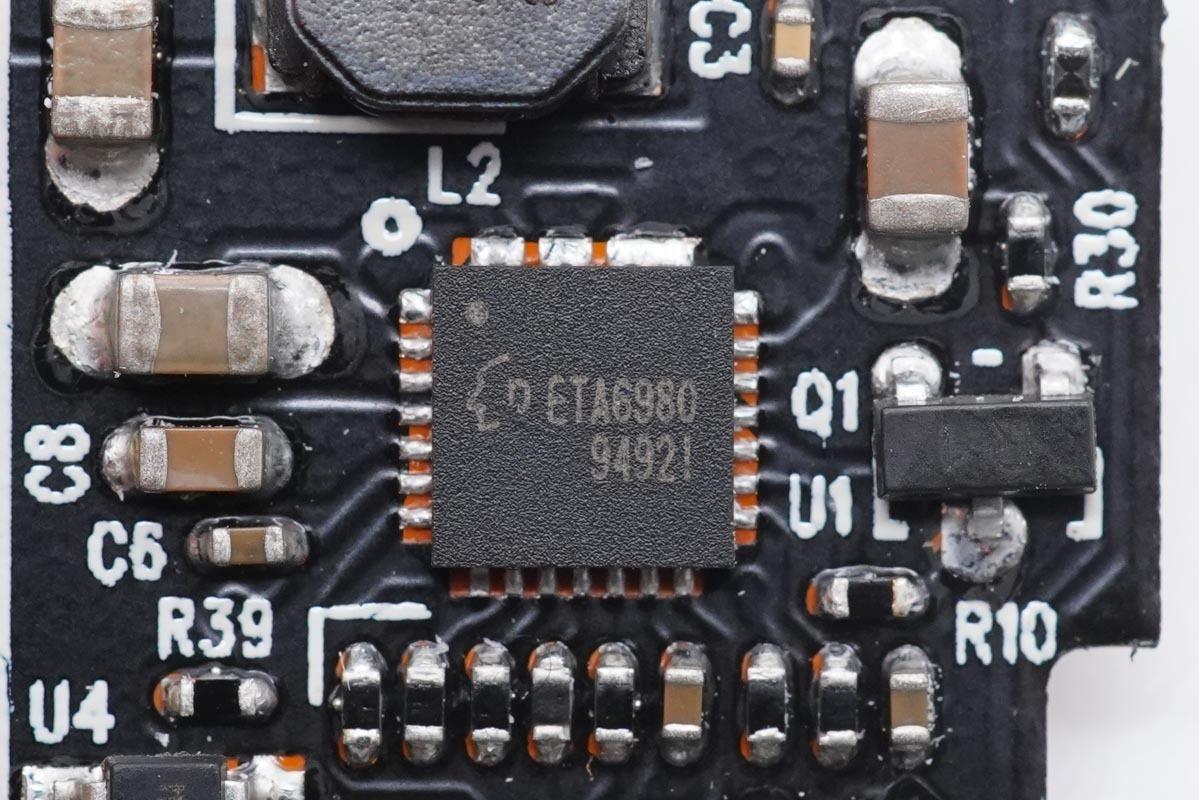

钰泰ETA6980 5V-2.4A单芯片三合一移动电源充放电芯片，内置开关管，自动负载启动，QFN4*4-28封装。

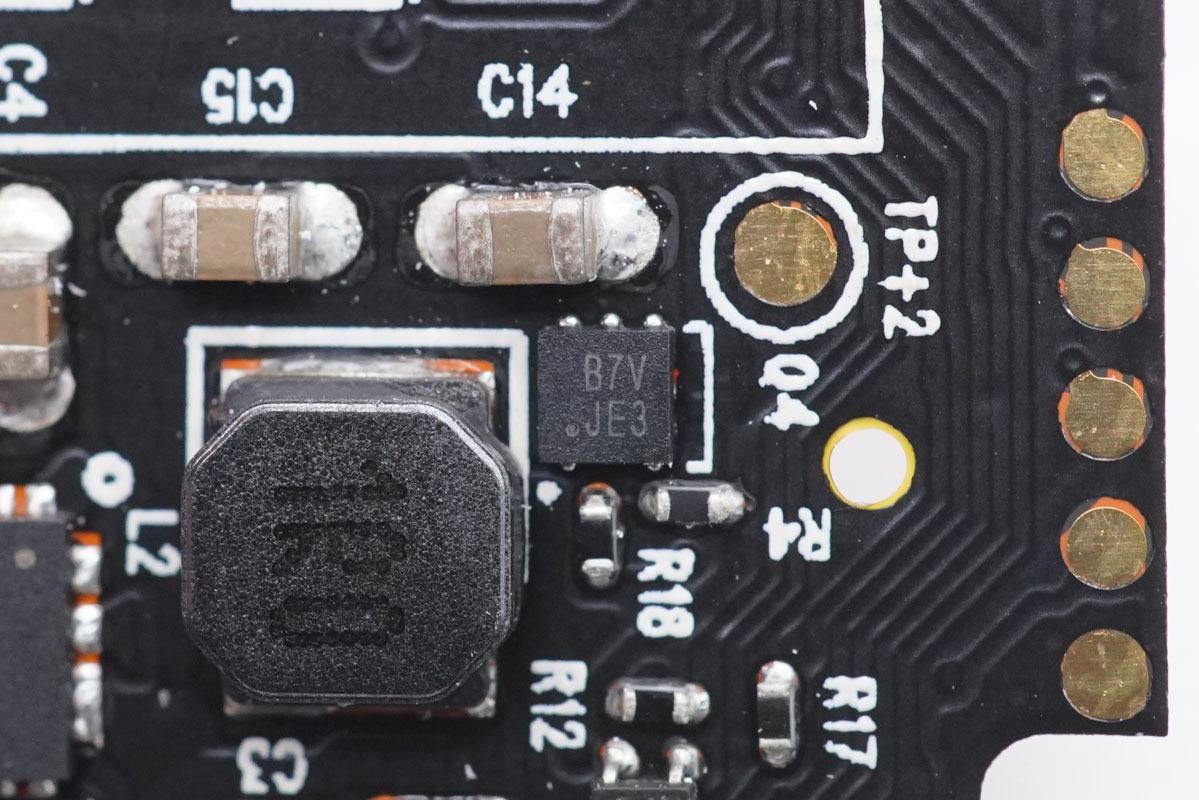

丝印B7VJE3的芯片。

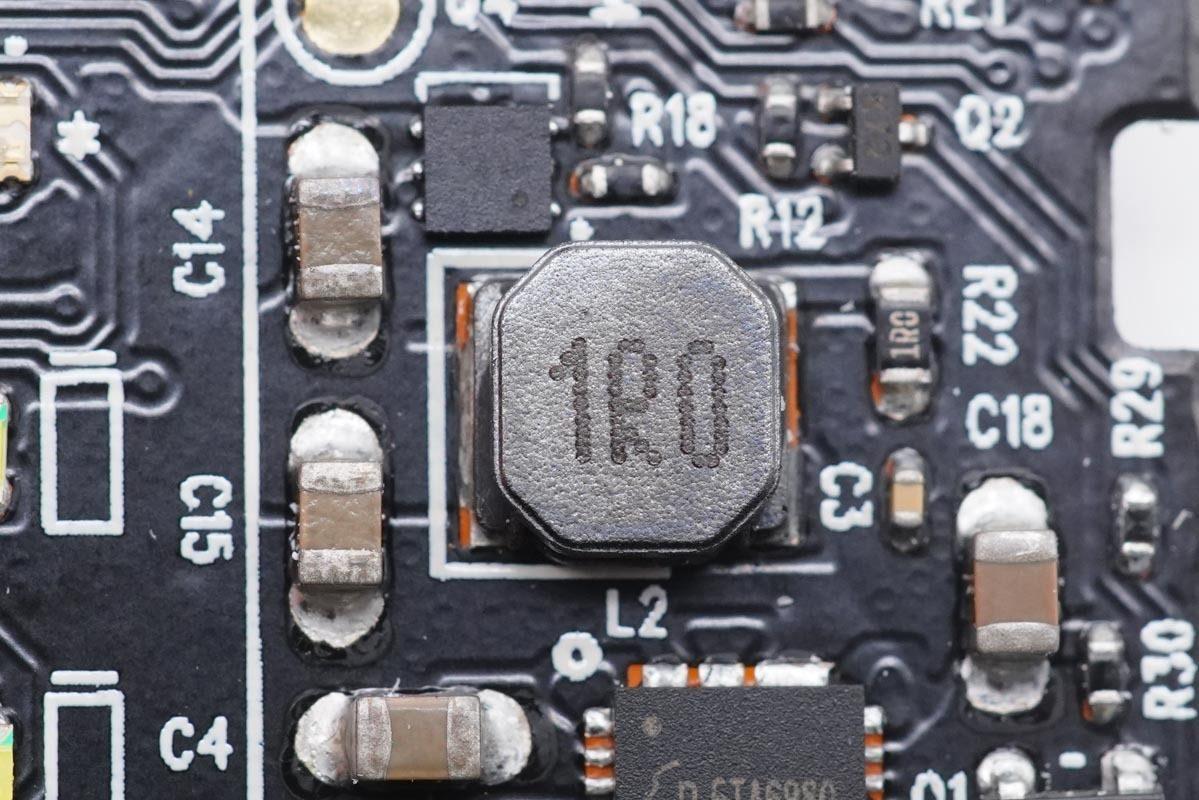

1R0电感特写。

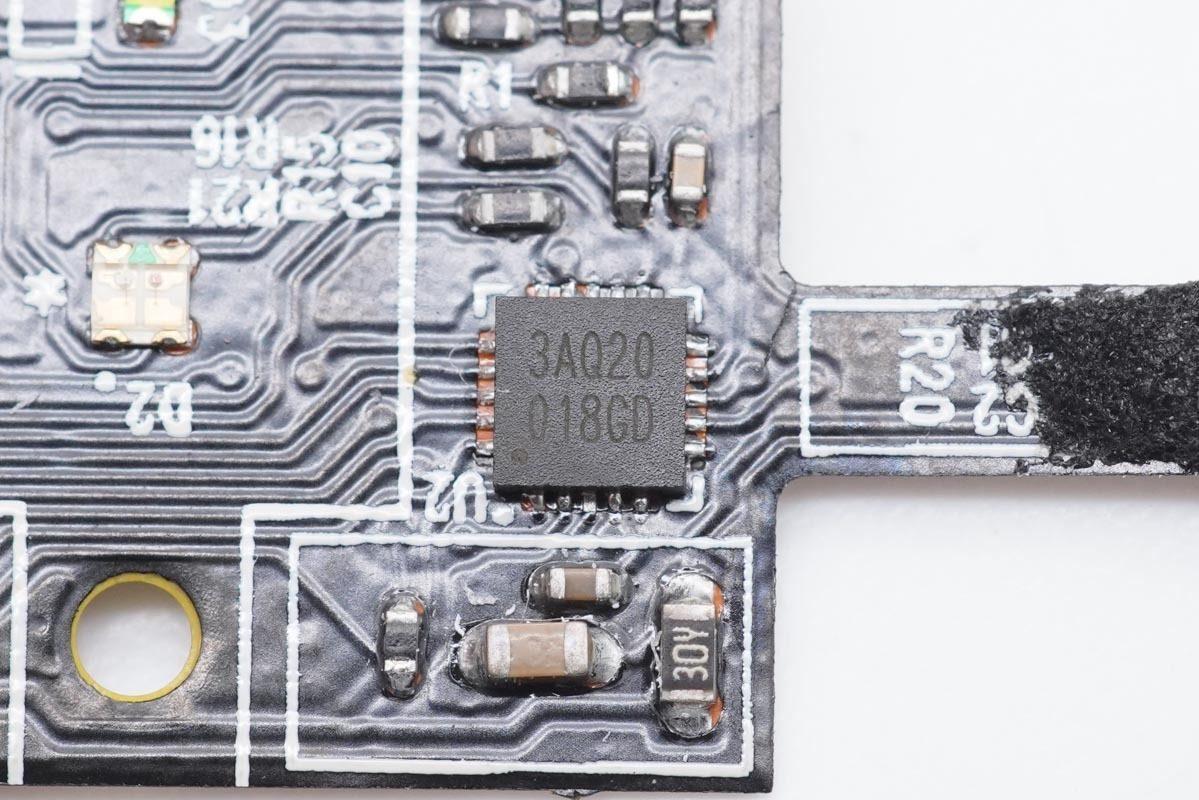

丝印3AQ20的单片机，用于充电盒整机控制及电量显示功能。

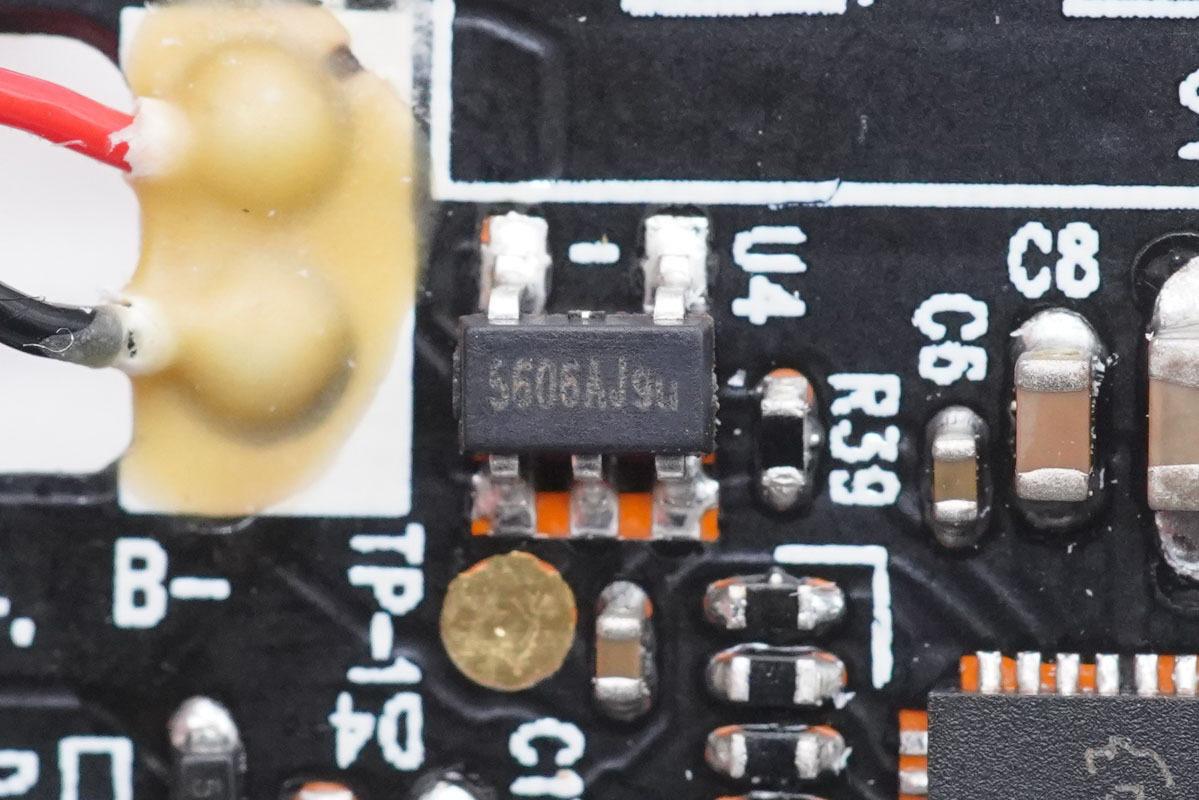

丝印5605AJ的一体化锂电池保护芯片。
丝印LPS的芯片。

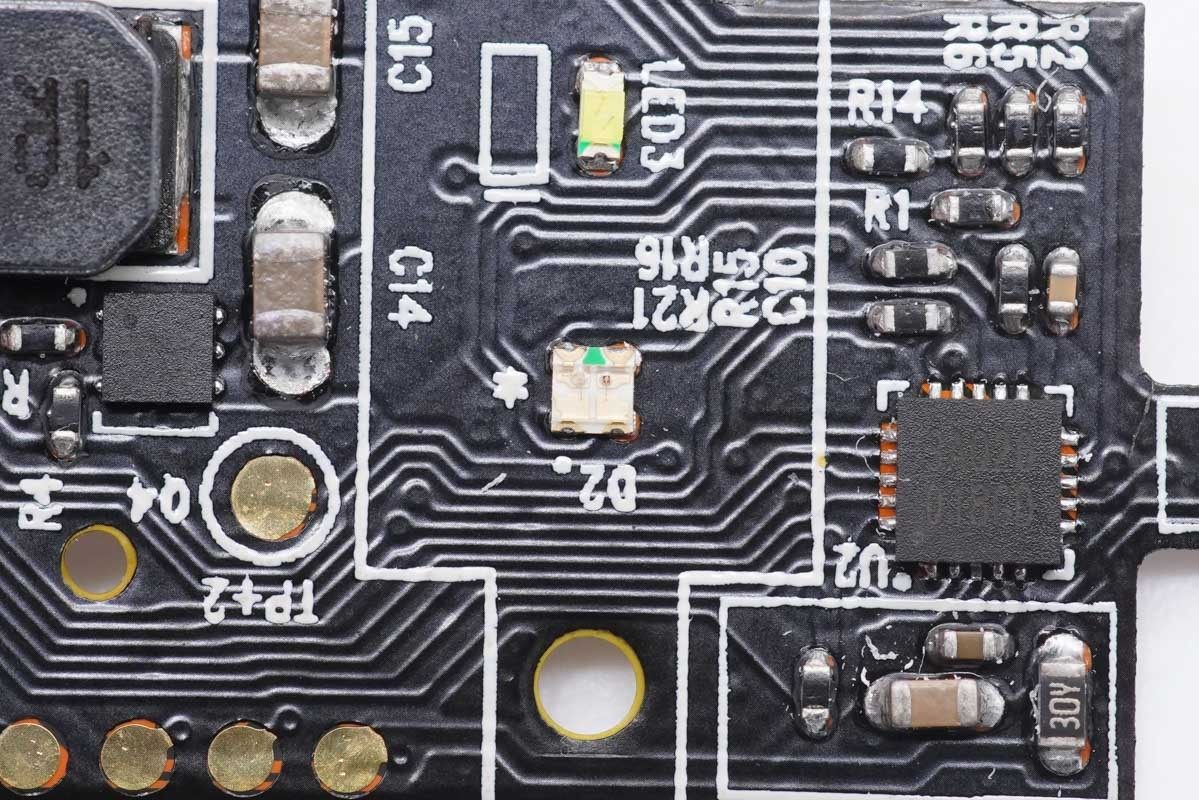

充电指示灯特写。

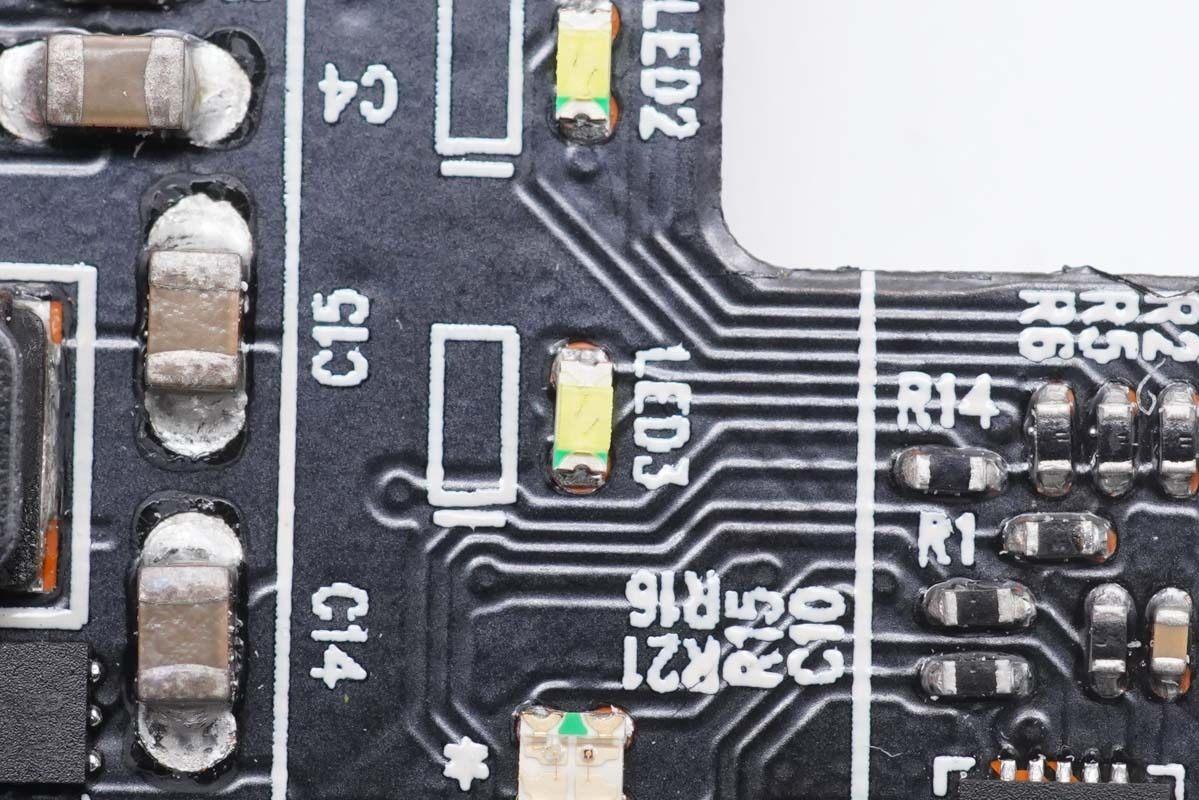

电量指示灯特写。

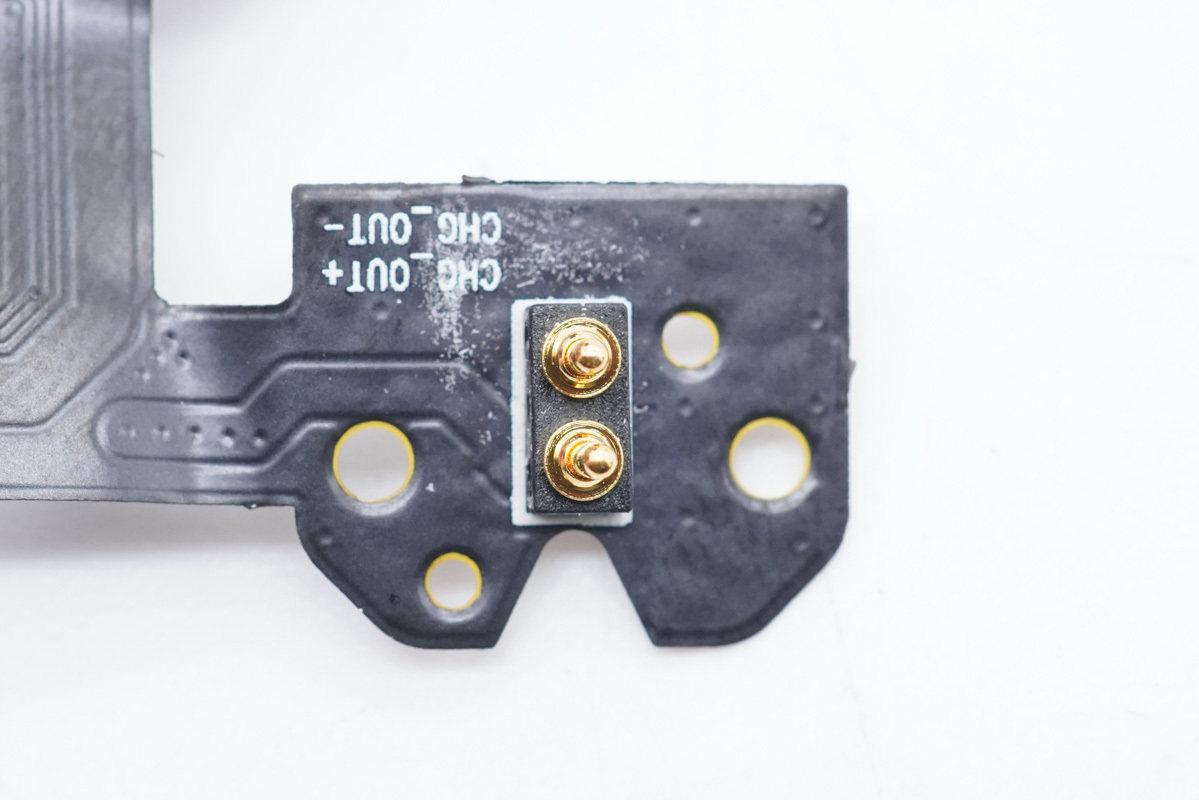

充电针脚特写。

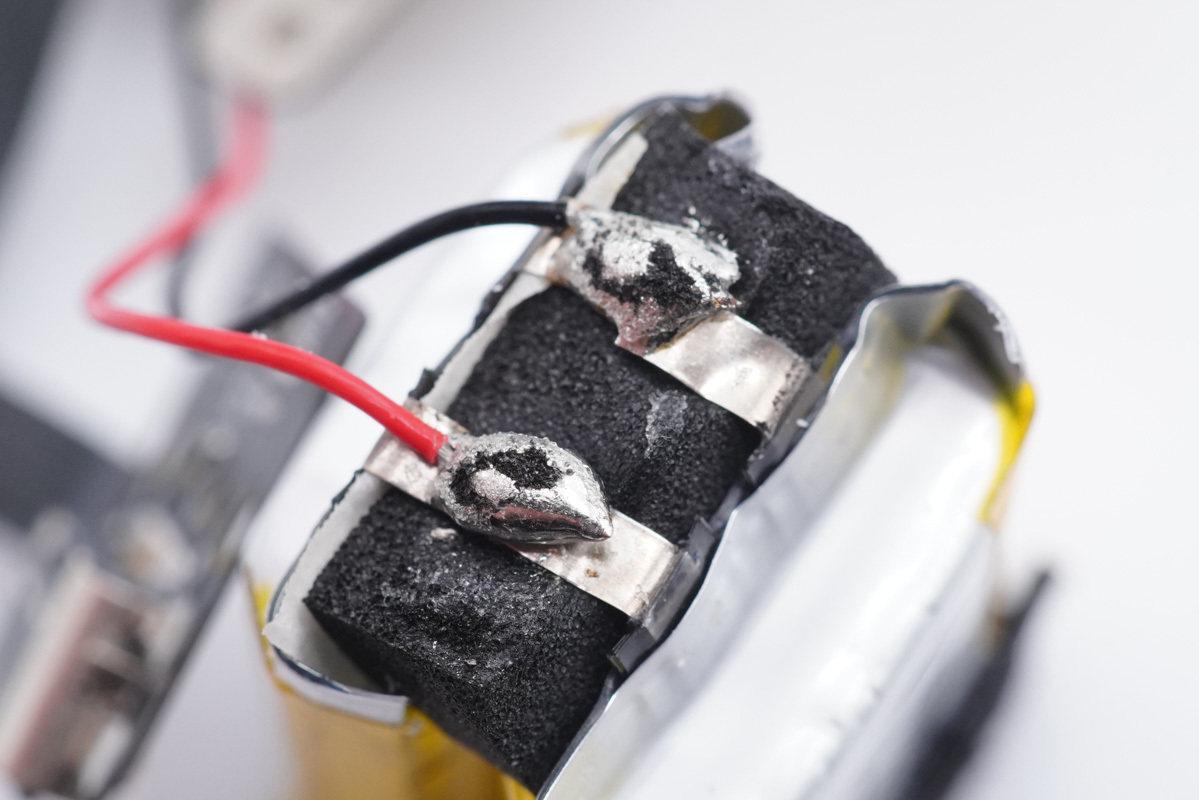

电芯极耳间填充泡棉，导线直接焊接连接。

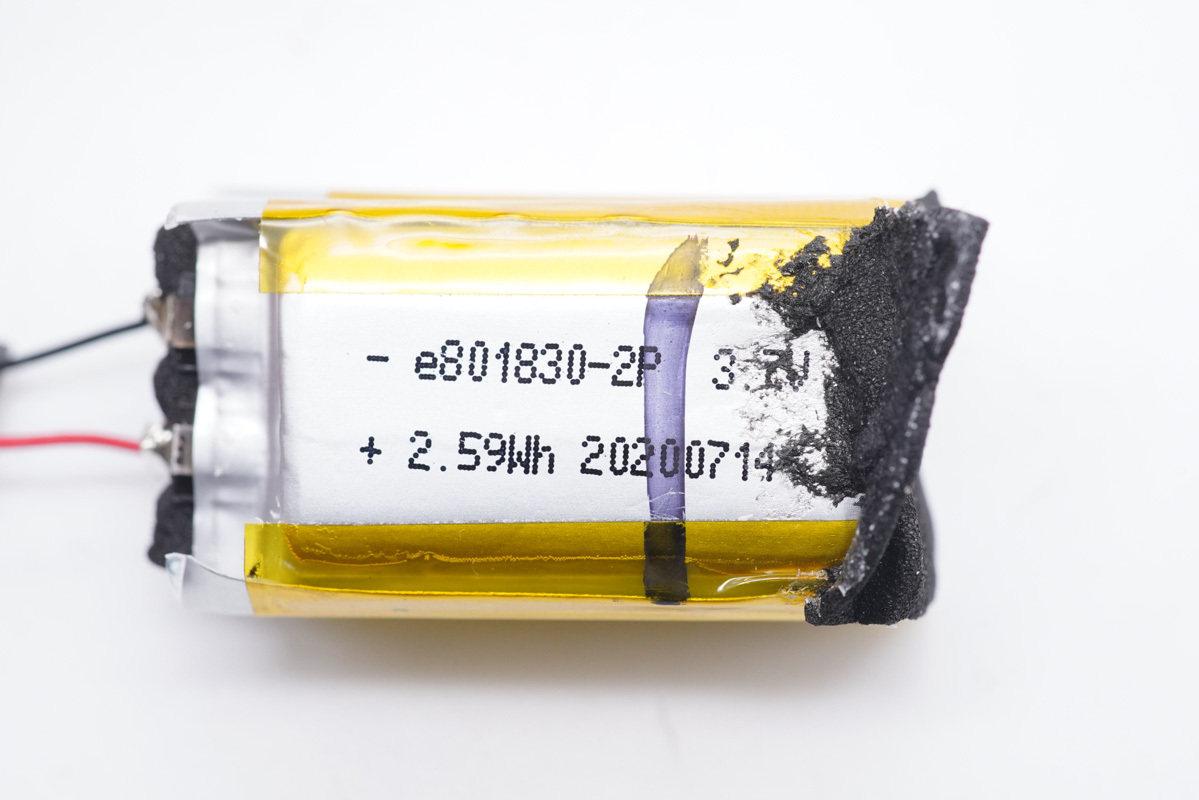

电芯特写，能量2.59Wh，充电限制电压3.7V，生产日期为2020年7月14日。

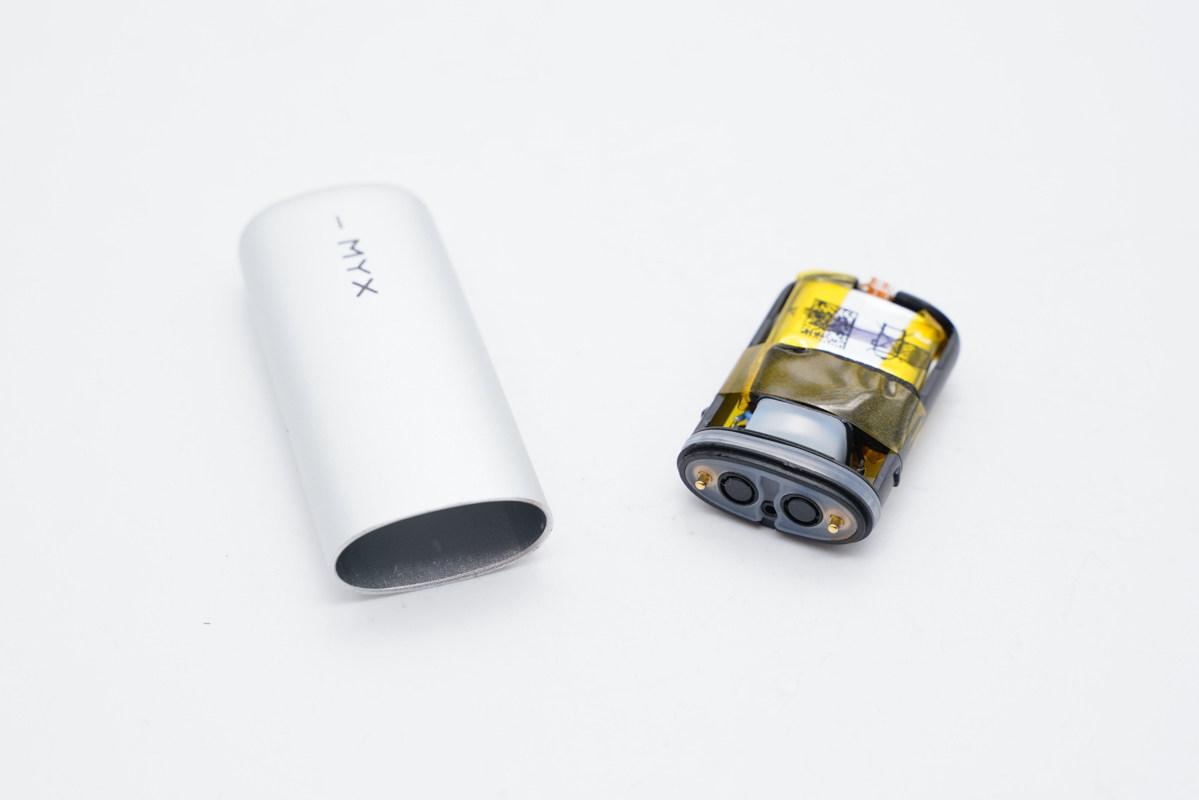

将雾化电池杆内部部件顶出。

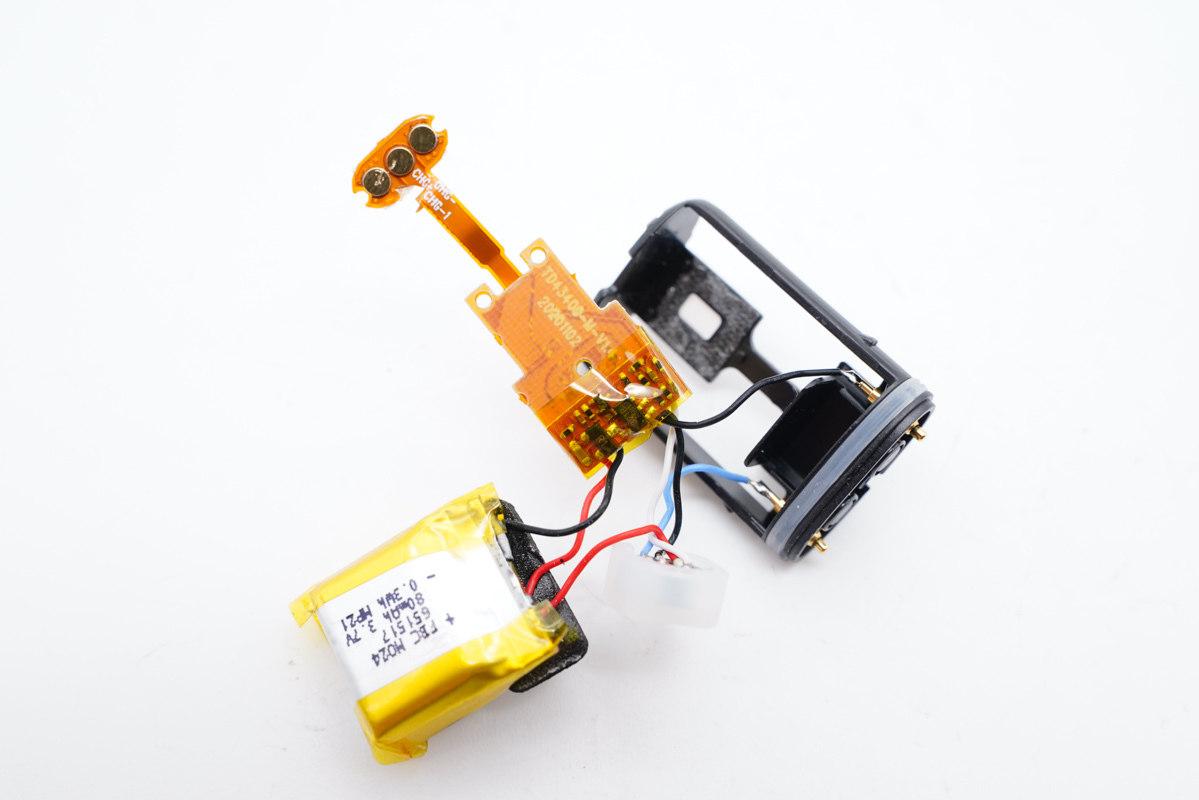

内部使用电池和一块小板。

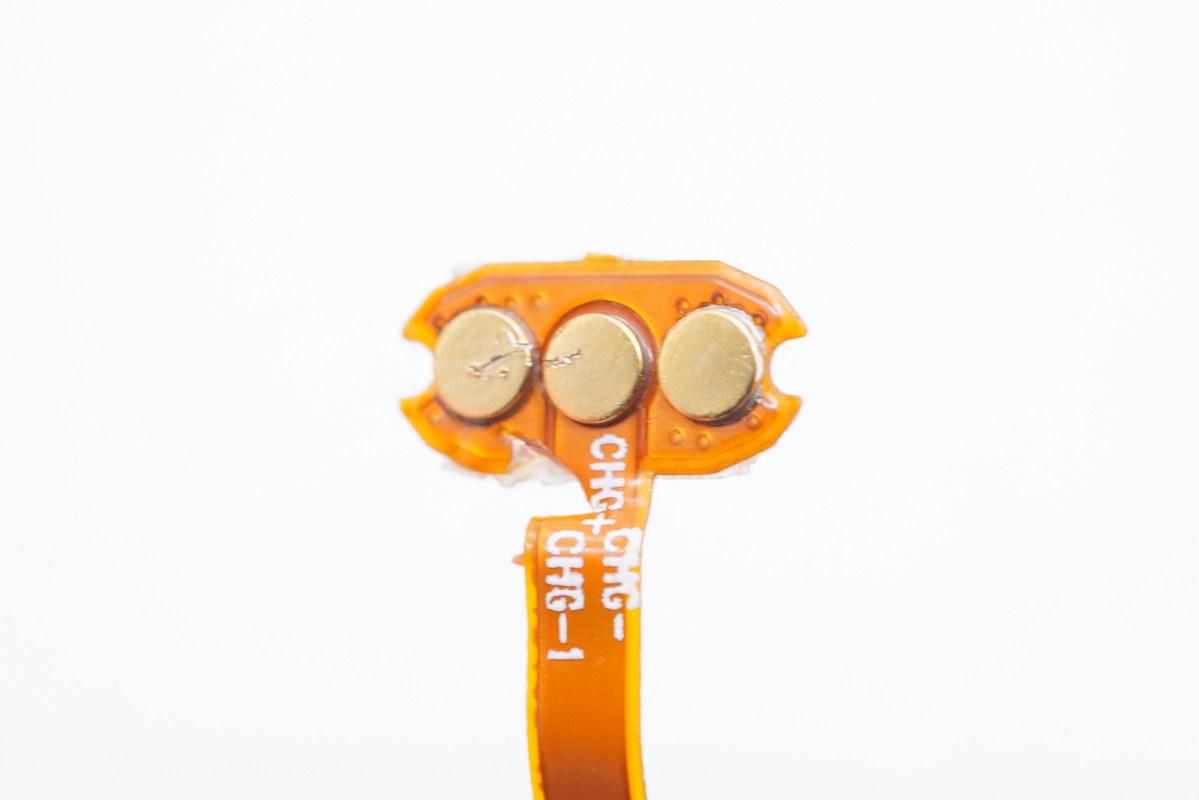

充电触点特写，通过排线连接小板。

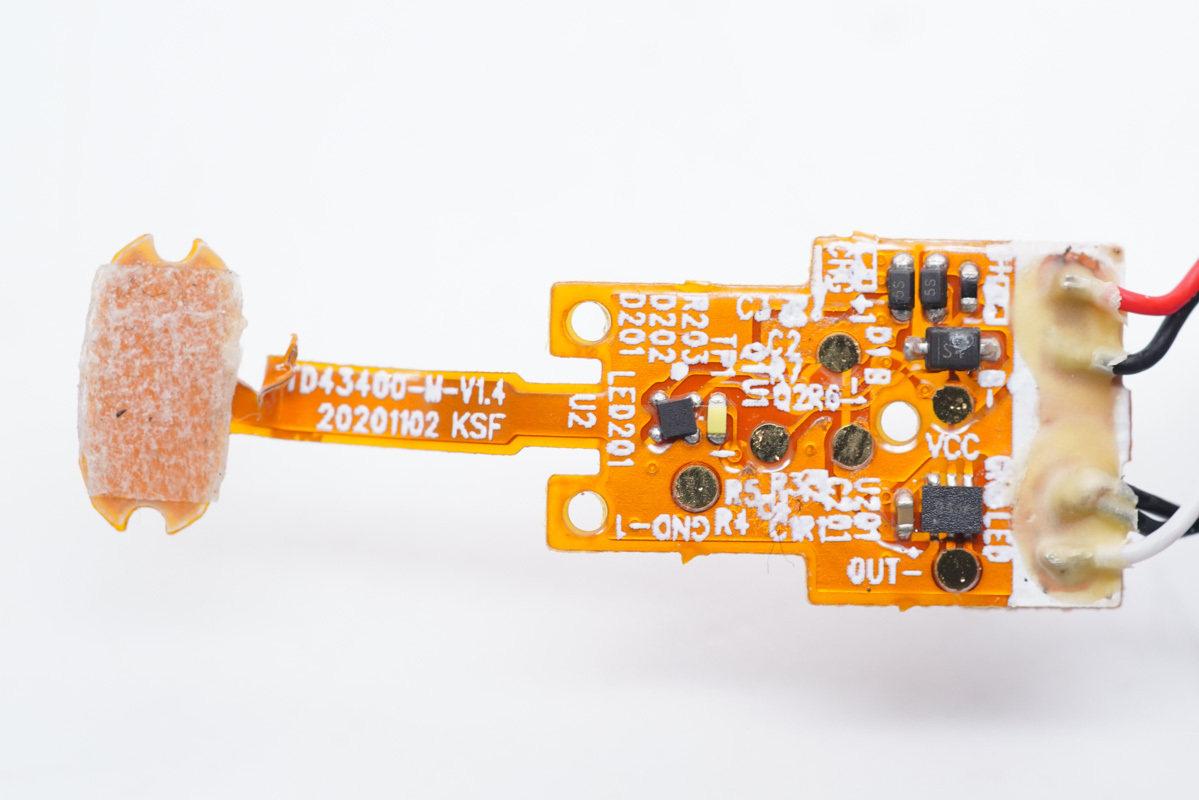

小板正面设有指示灯和六脚芯片，导线打胶加固。
六脚芯片特写。

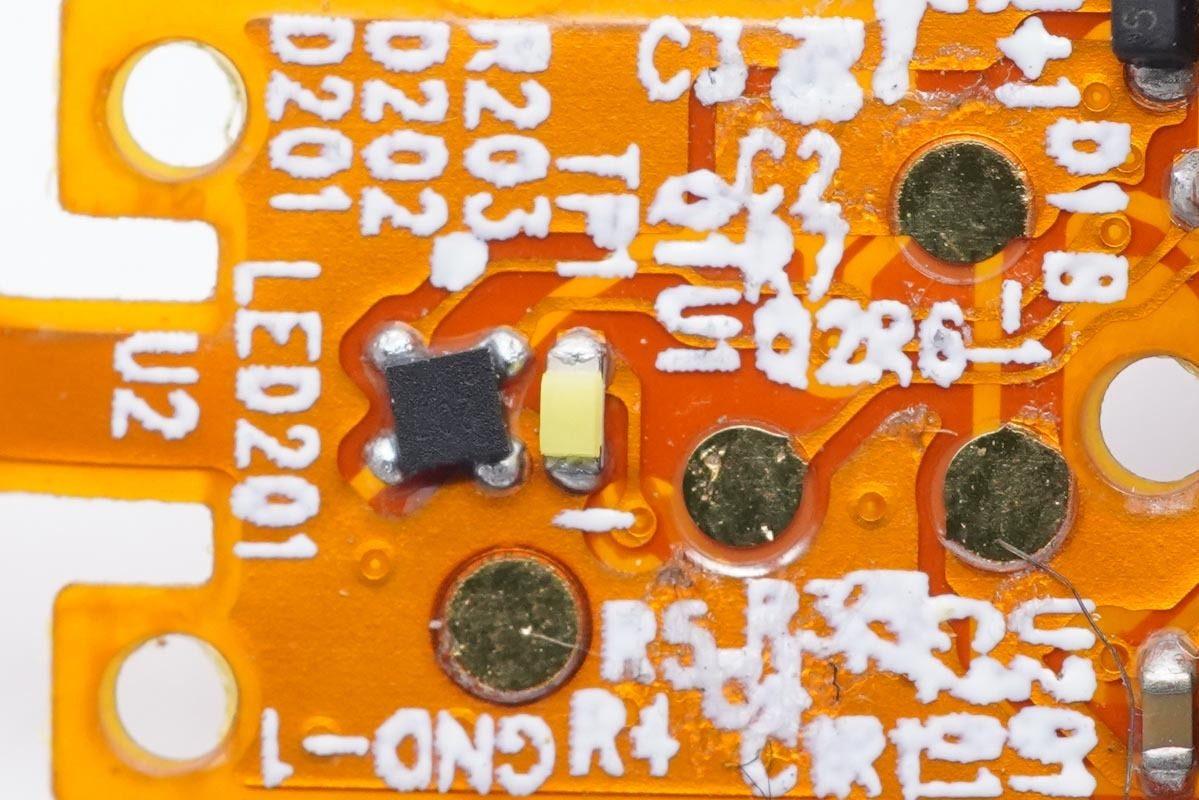

指示灯特写。

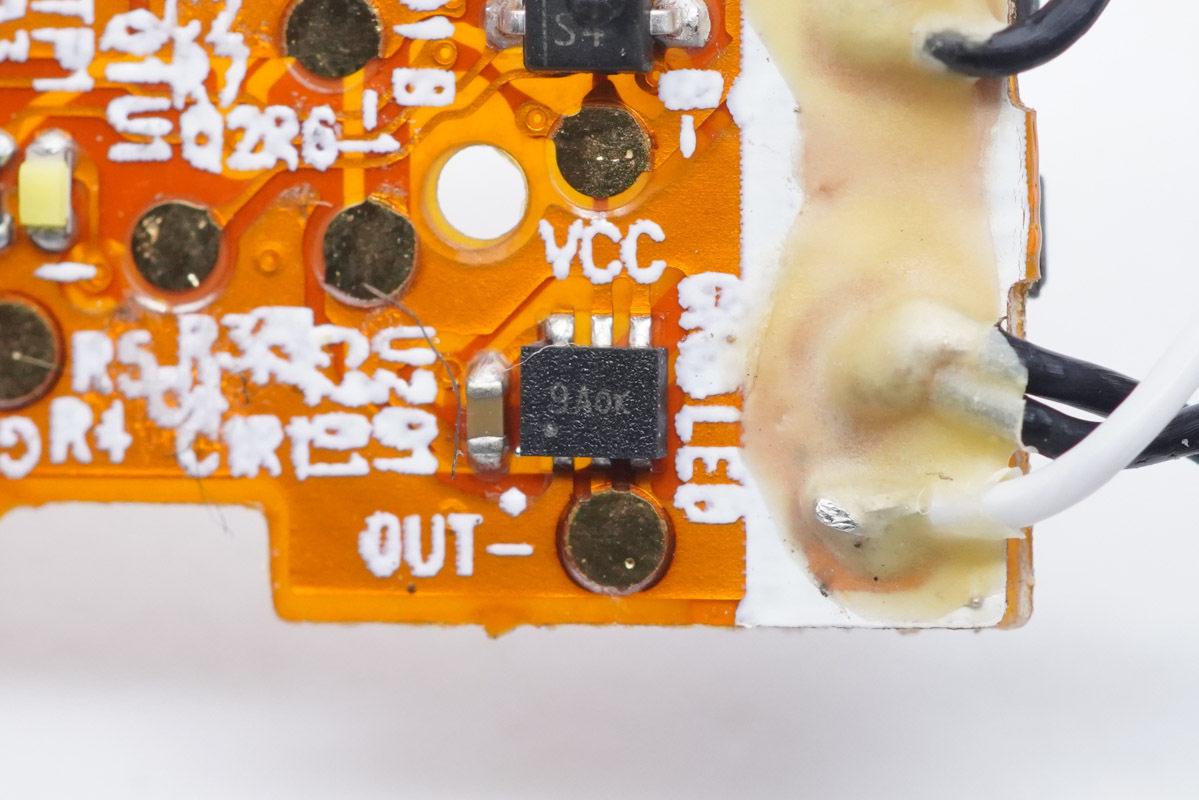

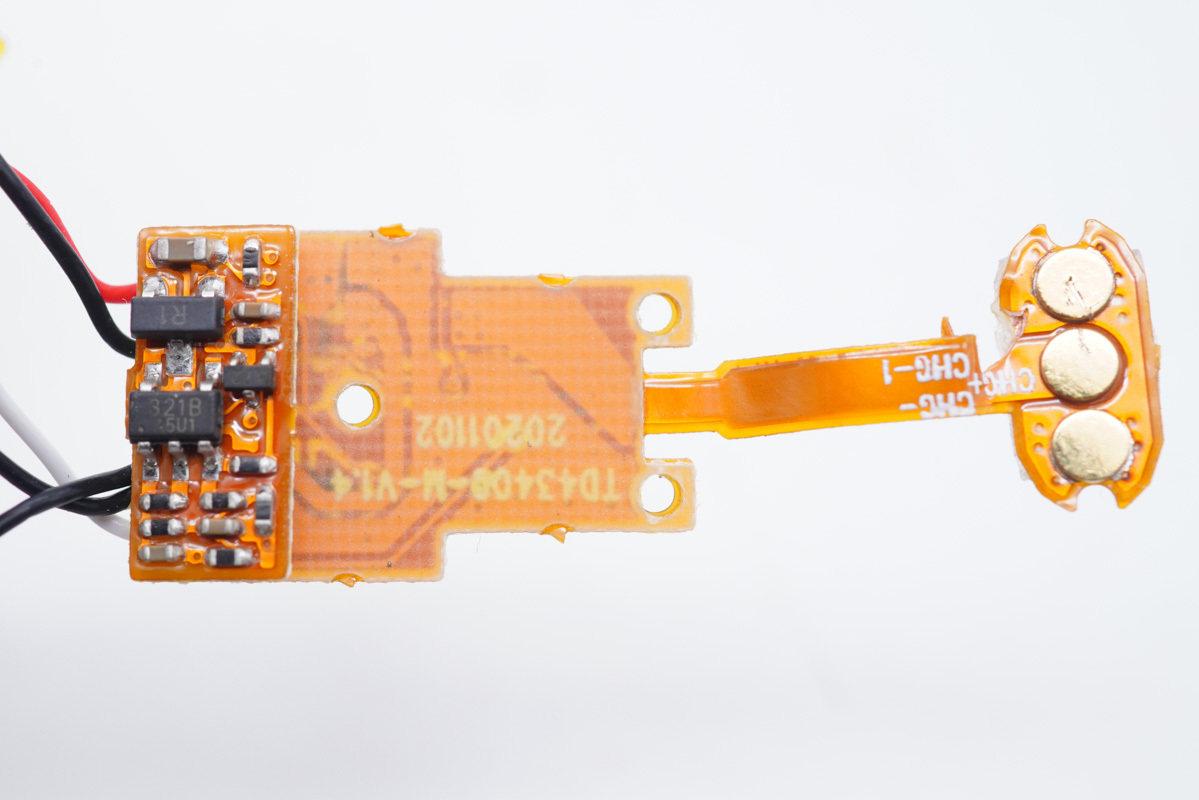

背面设有一颗五脚芯片。
芯片丝印321B。

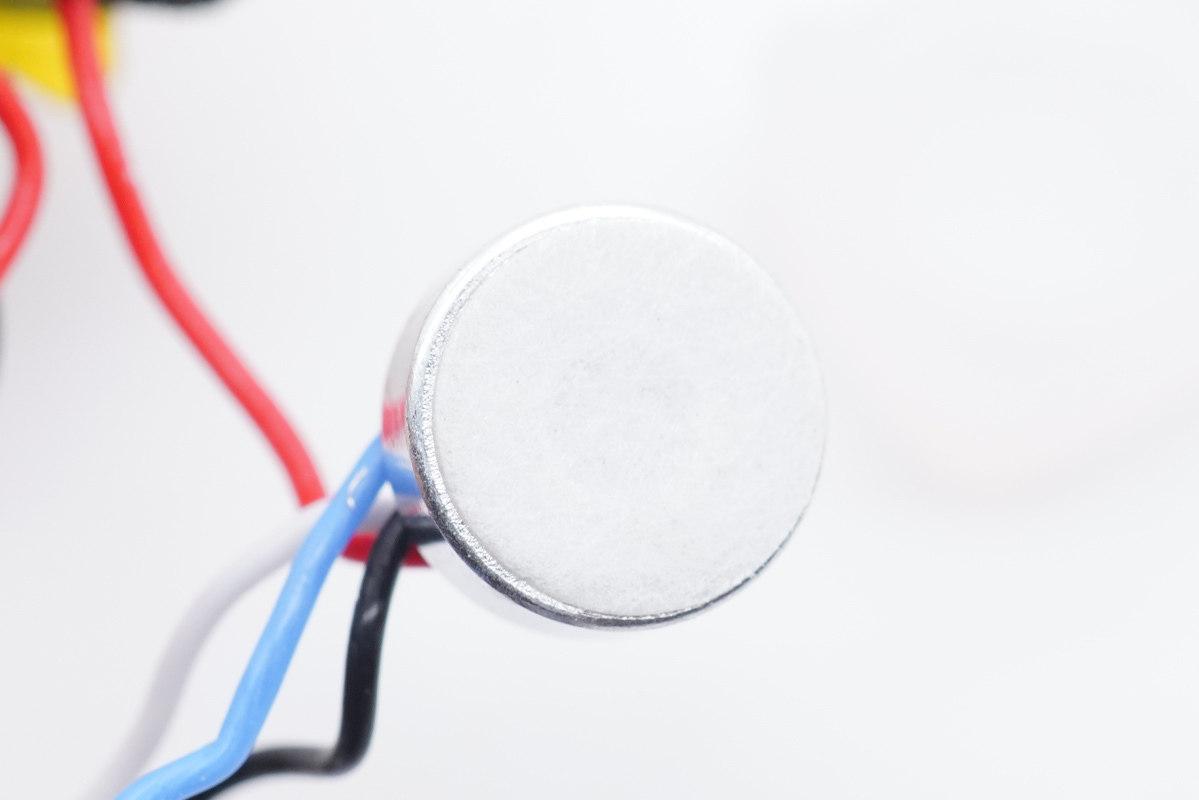

麦克风咪头特写。
背面一览，有多个焊点，连接电源及控制输出。

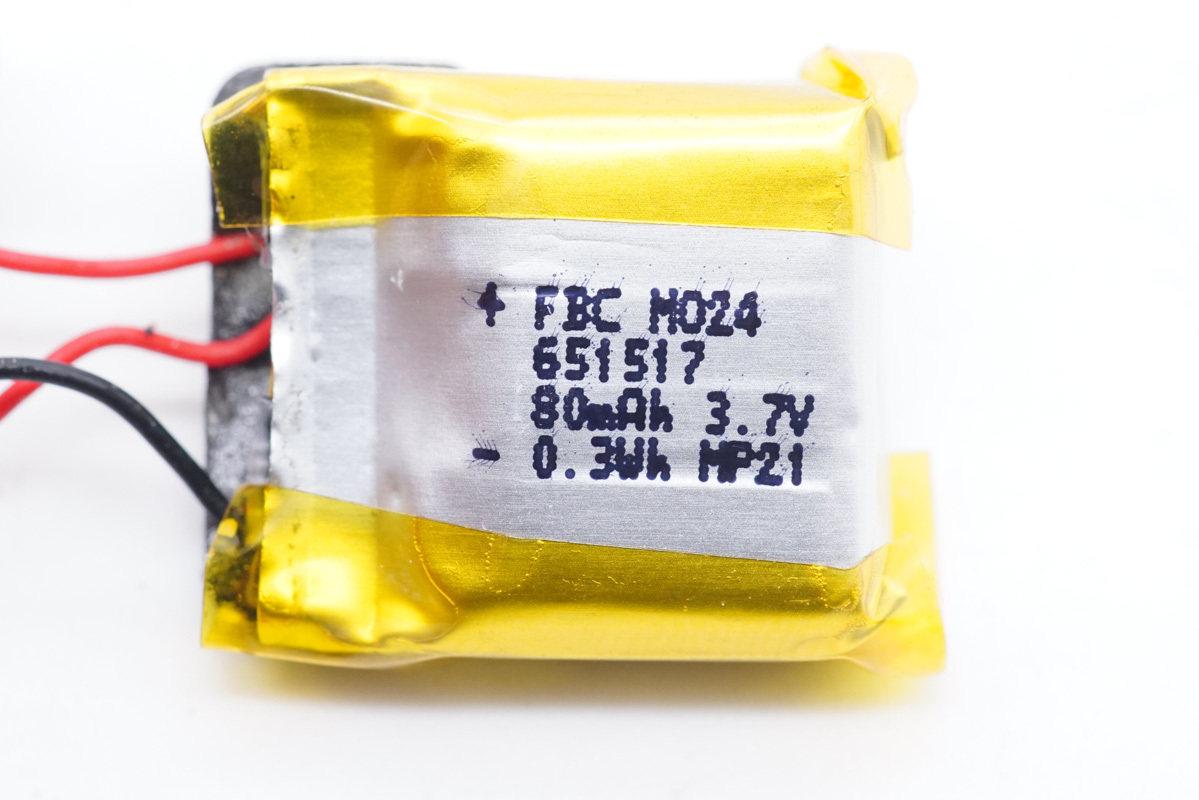

内置电池特写，规格为80mAh/0.3Wh/3.7V。

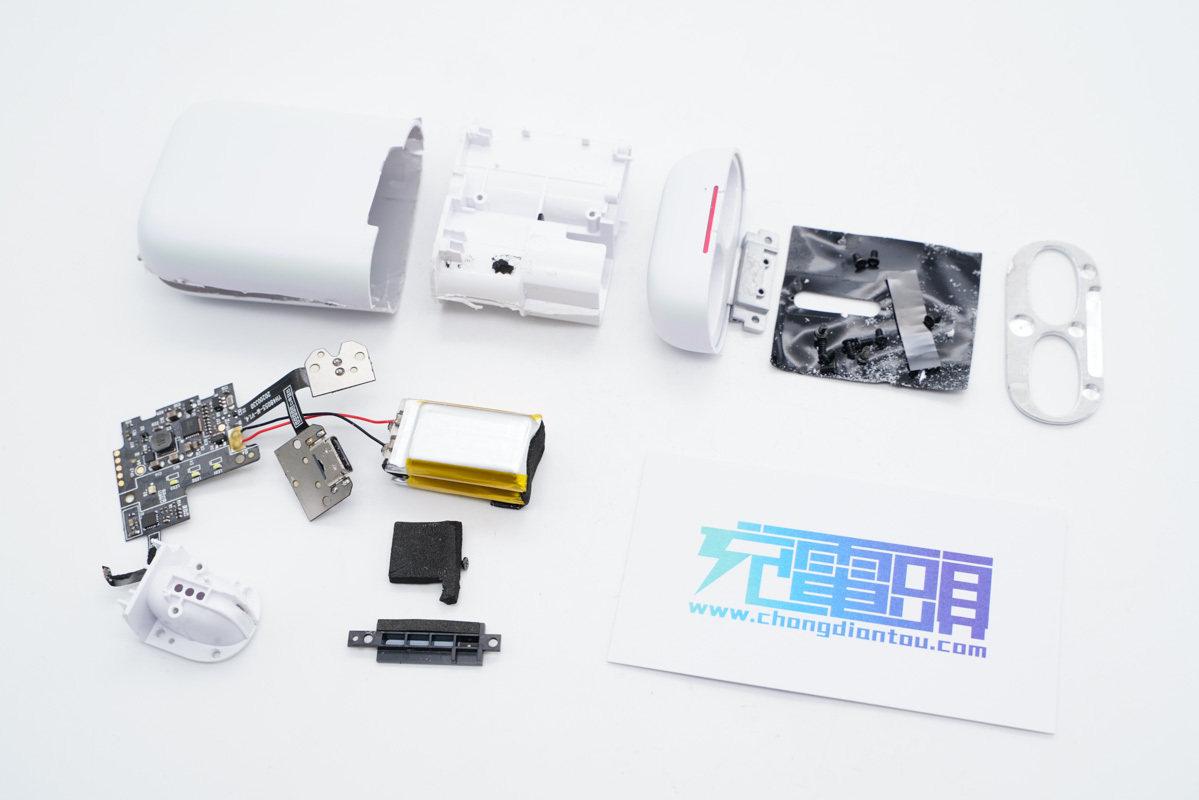

全部拆解完毕，来张全家福。
充电头网拆解总结
MYX Air换弹式电子雾化器套装里的每个配件都做得十分小巧，整体看上去很精致，便携性很好，对于很多想携带在身边的用户来说很友好，而且采用USB-C口充电，也就无需再额外带线，十分方便。虽说实测充电功率只有7W左右，但毕竟不是啥大件，表现也算不错了。
充电头网通过拆解发现，无论是充电仓还是雾化电池杆都内置有电芯，因此即便是外带时没合适的地方充电，产品仍有不错的续航性。此外充电仓内的电路贴在金属片上，设计比较新奇，既能降低厚度又能散热，帮助充电仓做得更小。采用一颗单片机实现整机控制，钰泰ETA6980用于电芯充放电。
它激式超声波加湿（雾化）器方案【原创首发】
加湿器在平常的生活中用的也不少，加湿器可以给指定房间加湿。超声波加湿器已经被大量推广应用了。主要是用超声波高频震荡把水雾化为超微粒子和负氧离子，从而实现均匀加湿，清新空气，增进健康的，去除冬季暖气的燥热，营造舒适的生活环境。
下面给大家分享一款它激式超声波加温（雾化）器方案，非常简单的设计。
超声波加湿器功能方框图如下：
超声波加湿器功能方框图

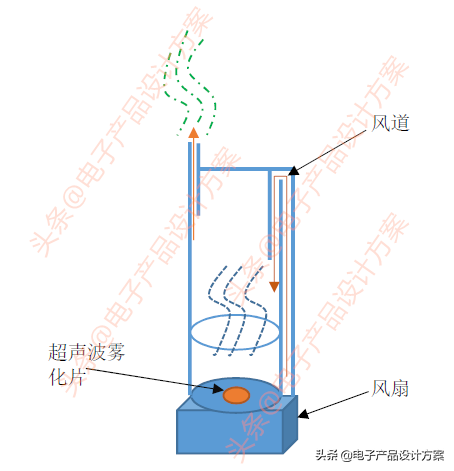

水杯中的水被超声波雾化片雾化，风扇经过风道把风带进水杯，从而把雾气吹出来，飘到房间的各个角落，从而达到加湿的目的。
风扇驱动电路如下：
风扇驱动电路
雾化驱动电路如下：

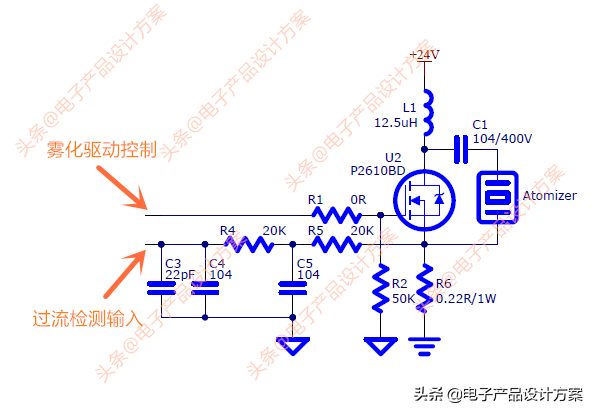

雾化驱动电路
1、 雾化驱动控制端提供适合雾化片谐频率的PWM信号，单片机驱动能力不足时可以再加一个三极管来驱动MOS管。2、 过流检测输入端检测电流的变化，自动调节雾化驱动控制端的PWM信号，找到雾化片的最佳谐振点。3、 缺水时，雾化片会发热，工作电流巨增，雾化启动过程，需要不断的检测电流，过流时需要停止雾化驱动，提示缺水，以避免烧坏超声雾化片。请关注我的头条号@电子产品设计方案，欢迎大家点赞、评论，有问题也可以给我留言哦
