单片机控制板的PCB设计还应注意哪些点？

设计电路板最基本的过程可以分为三大步骤：

例如，输入输出走线应尽量避免平行，以免产生干扰。两信号线平行走线必要是应加地线隔离，两相邻层布线要尽量互相垂直，平行容易产生寄生耦合。电源与地线应尽量分在两层互相垂直。线宽方面，对数字电路PCB可用宽的地线做一回路，即构成一地网(模拟电路不能这样使用)，用大面积铺铜。

下面这篇文章就单片机控制板PCB设计 需要注意的原则和一些细节问题进行了说明。

元器件布局

在元器件的布局方面，应该把相互有关的元件尽量放得靠近一些，例如，时钟发生器、晶振、CPU的时钟输入端都易产生噪声，在放置的时候应把它们靠近些。对于那些易产生噪声的器件、小电流电路、大电流电路开关电路等，应尽量使其远离单片机的逻辑控制电路和存储电路(ROM、RAM)，如果可能的话，可以将这些电路另外制成电路板，这样有利于抗干扰，提高电路工作的可靠性。

去耦电容

尽量在关键元件，如ROM、RAM等芯片旁边安装去耦电容。实际上，印制电路板走线、引脚连线和接线等都可能含有较大的电感效应。大的电感可能会在Vcc 走线上引起严重的开关噪声尖峰。防止Vcc走线上开关噪声尖峰的唯一方法，是在VCC与电源地之间安放一个0.1uF的电子去耦电容。如果电路板上使用的是表面贴装元件，可以用片状电容直接紧靠着元件，在Vcc引脚上固定。最好是使用瓷片电容，这是因为这种电容具有较低的静电损耗(ESL)和高频阻抗，另外这种电容温度和时间上的介质稳定性也很不错。尽量不要使用钽电容，因为在高频下它的阻抗较高。

在安放去耦电容时需要注意以下几点：

地线设计

在单片机控制系统中，地线的种类有很多，有系统地、屏蔽地、逻辑地、模拟地等，地线是否布局合理，将决定电路板的抗干扰能力。在设计地线和接地点的时候，应该考虑以下问题：

逻辑地和模拟地要分开布线，不能合用，将它们各自的地线分别与相应的电源地线相连。在设计时，模拟地线应尽量加粗，而且尽量加大引出端的接地面积。一般来讲，对于输入输出的模拟信号，与单片机电路之间最好通过光耦进行隔离。

在设计逻辑电路的印制电路版时，其地线应构成闭环形式，提高电路的抗干扰能力。

地线应尽量的粗。如果地线很细的话，则地线电阻将会较大，造成接地电位随电流的变化而变化，致使信号电平不稳，导致电路的抗干扰能力下降。在布线空间允许的情况下，要保证主要地线的宽度至少在2-3mm以上，元件引脚上的接地线应该在1.5mm左右。

要注意接地点的选择。当电路板上信号频率低于1MHz时，由于布线和元件之间的电磁感应影响很小，而接地电路形成的环流对干扰的影响较大，所以要采用一点接地，使其不形成回路。当电路板上信号频率高于10MHz时，由于PCB布线设计的电感效应明显，地线阻抗变得很大，此时接地电路形成的环流就不再是主要的问题了。所以应采用多点接地，尽量降低地线阻抗。

其他

·电源线的布置除了要根据电流的大小尽量加粗走线宽度外，在PCB布线设计时还应使电源线、地线的走线方向与数据线的走线方身一致在PCB布线设计工作的最后，用地线将电路板的底层没有走线的地方铺满，这些方法都有助于增强电路的抗干扰能力。

数据线的宽度应尽可能地宽，以减小阻抗。数据线的宽度至少不小于0.3mm(12mil)，如果采用0.46~0.5mm(18mil~20mil)则更为理想。

由于电路板的一个过孔会带来大约10pF的电容效应，这对于高频电路，将会引入太多的干扰，所以在PCB布线设计的时候，应尽可能地减少过孔的数量。再有，过多的过孔也会造成电路板的机械强度降低。

顺便整理了STM32单片机的八种IO口模式：

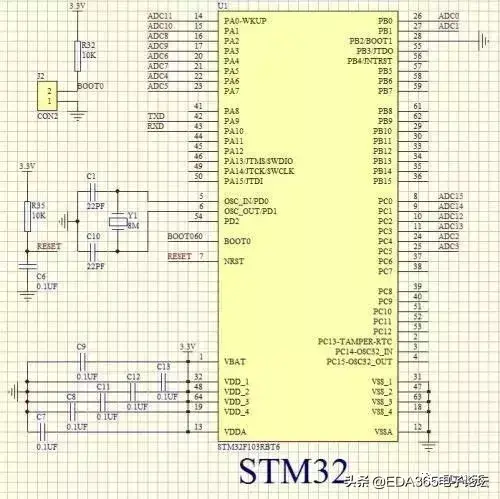

STM32八种IO口模式区别

（1）GPIO_Mode_AIN模拟输入

（2）GPIO_Mode_IN_FLOATING浮空输入

（3）GPIO_Mode_IPD下拉输入

（4）GPIO_Mode_IPU上拉输入

（5）GPIO_Mode_Out_OD开漏输出

（6）GPIO_Mode_Out_PP推挽输出

（7）GPIO_Mode_AF_OD复用开漏输出

（8）GPIO_Mode_AF_PP复用推挽输出

以下是详细讲解

（1）GPIO_Mode_AIN模拟输入

即关闭施密特触发器，将电压信号传送到片上外设模块（不接上、下拉电阻）

（2）GPIO_Mode_IN_FLOATING浮空输入

浮空输入状态下，IO的电平状态是不确定的，完全由外部输入决定，如果在该引脚悬空的情况下，读取该端口的电平是不确定的

（3）GPIO_Mode_IPD下拉输入GPIO_Mode_IPU上拉输入

一般来讲，上拉电阻为1K-10K，电阻越小，驱动能力越强

电阻的作用——防止输入端悬空，减少外部电流对芯片的干扰，限流；，增加高电平输出时的驱动能力。

上拉输入：在默认状态下（GPIO引脚无输入）为高电平

下拉输入：在默认状态下（GPIO引脚无输入）为低电平

（4）GPIO_Mode_Out_OD开漏输出

开漏输出：输出端相当于三极管的集电极。要得到高电平状态需要上拉电阻才行。适合于做电流型的驱动，

其吸收电流的能力相对强（一般20ma以内）。

（5）GPIO_Mode_Out_PP推挽输出

推挽输出：可以输出高，低电平，连接数字器件;

（6）GPIO_Mode_AF_OD复用开漏输出GPIO_Mode_AF_PP复用推挽输出

复用开漏输出、复用推挽输出：可以理解为GPIO口被用作第二功能时的配置情况（即并非作为通用IO口使用）

在STM32中选用IO模式

（1） 浮空输入_IN_FLOATING——浮空输入，可以做KEY识别，RX1

（2） 带上拉输入_IPU——IO内部上拉电阻输入

（3） 带下拉输入_IPD——IO内部下拉电阻输入

（4） 模拟输入_AIN——应用ADC模拟输入，或者低功耗下省电

（5） 开漏输出_OUT_OD——IO输出0接GND，IO输出1，悬空，需要外接上拉电阻，才能实现输出高电平。当输出为1时，IO口的状态由上拉电阻拉高电平，但由于是开漏输出模式，这样IO口也就可以由外部电路改变为低电平或不变。可以读IO输入电平变化，实现C51的IO双向功能

（6） 推挽输出_OUT_PP——IO输出0-接GND，IO输出1 -接VCC，读输入值是未知的

（7） 复用功能的推挽输出_AF_PP——片内外设功能（I2C的SCL，SDA）

（8） 复用功能的开漏输出_AF_OD——片内外设功能（TX1，MOSI，MISO.SCK.SS）

通常有5种方式使用某个引脚功能，它们的配置方式如下：

1）作为普通GPIO输入： 根据需要配置该引脚为浮空输入、带弱上拉输入或带弱下拉输入，同时不要使能该引脚对应的所有复用功能模块。

2）作为普通GPIO输出： 根据需要配置该引脚为推挽输出或开漏输出，同时不要使能该引脚对应的所有复用功能模块。

3）作为普通模拟输入： 配置该引脚为模拟输入模式，同时不要使能该引脚对应的所有复用功能模块。

4）作为内置外设的输入： 根据需要配置该引脚为浮空输入、带弱上拉输入或带弱下拉输入，同时使能该引脚对应的某个复用功能模块。

5）作为内置外设的输出： 根据需要配置该引脚为复用推挽输出或复用开漏输出，同时使能该引脚对应的所有复用功能模块。

——END——

【如果你喜欢EDA365的文章，记得关注和点赞哦！】

PCB电路板内部架构！高清立体大图，解读高端PCB板的设计工艺！

喜欢就请关注吧~↗

燚智能硬件开发网

用简单的语言，讲复杂的技术！

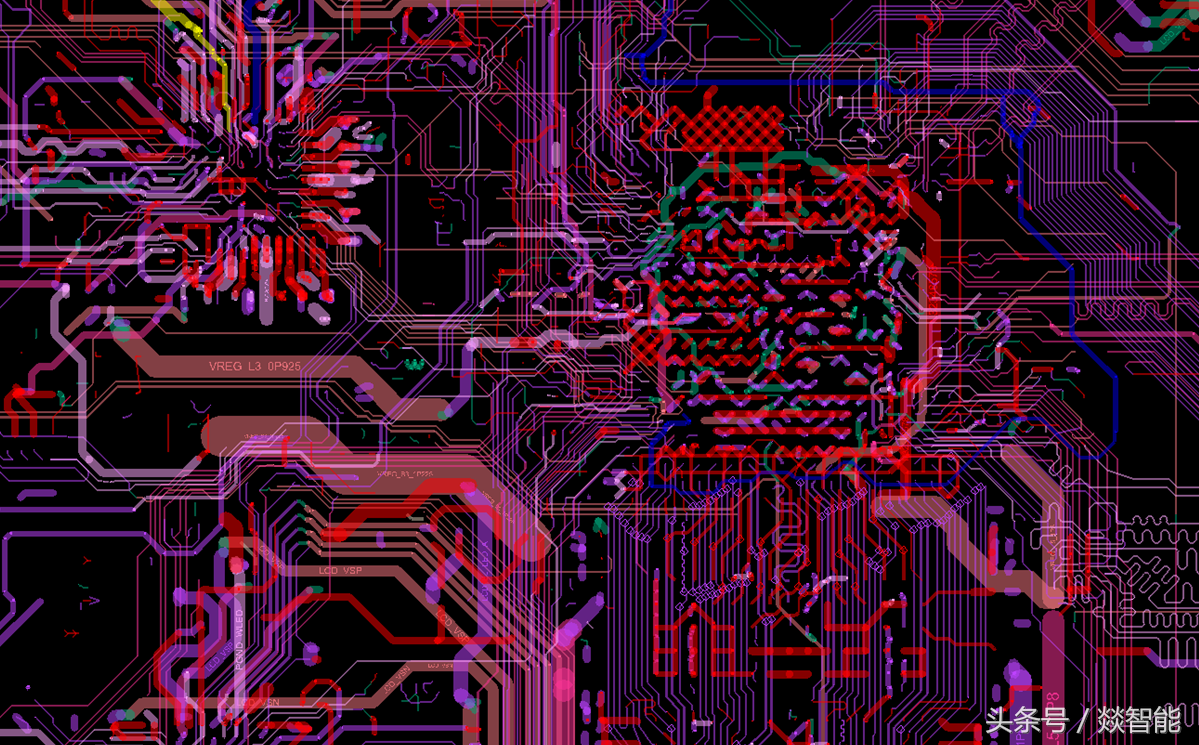

硬件工程师刚接触多层PCB的时候，很容易看晕。动辄十层八层的，线路像蜘蛛网一样。

小编画了几张多层PCB电路板内部结构图 ，用立体图形展示各种叠层结构的PCB图内部架构。

觉得好的，点个赞吧！

高密度互联板（HDI）的核心，在过孔

多层PCB的线路加工，和单层双层没什么区别，最大的不同在过孔的工艺上。

线路都是蚀刻出来的，过孔都是钻孔再镀铜出来的 ，这些做硬件开发的大家都懂，就不赘述了。有不了解的，可以看看燚智能头条号之前的两篇文章。

PCB工艺的文章-1

PCB工艺的文章-2

多层电路板，通常有通孔板、一阶板、二阶板、二阶叠孔板 这几种。更高阶的如三阶板 、任意层互联板 平时用的非常少，价格贼贵，先不多讨论。

一般情况下，8位单片机产品用2层 通孔板；32位单片机级别的智能硬件，使用4层 -6层通孔板；Linux和Android级别的智能硬件，使用6层 通孔至8一阶HDI板；智能手机这样的紧凑产品，一般用8层 一阶到10层2阶电路板。

8层2阶叠孔，高通骁龙624

最常见的通孔

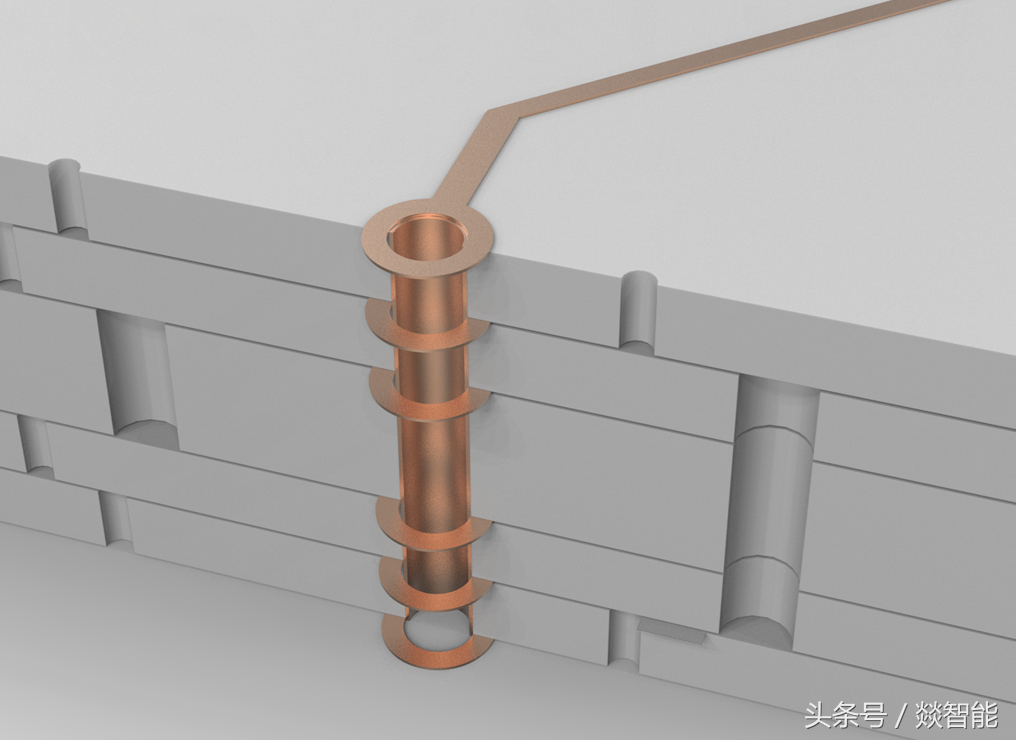

只有一种过孔，从第一层打到最后一层。不管是外部的线路还是内部的线路，孔都是打穿的。叫做通孔板。

通孔板和层数没关系 ，平时大家用的2层的都是通孔板，而很多交换机和军工电路板，做20层，还是通孔的。

用钻头把电路板钻穿，然后在孔里镀铜，形成通路。

这里要注意，通孔内径通常有0.2mm、0.25mm和0.3mm，但一般0.2mm的要比0.3mm的贵不少 。因为钻头太细容易断，钻的也慢一些。多耗费的时间和钻头的费用，就体现在电路板价格上升上了。

高密度板（HDI板）的激光孔

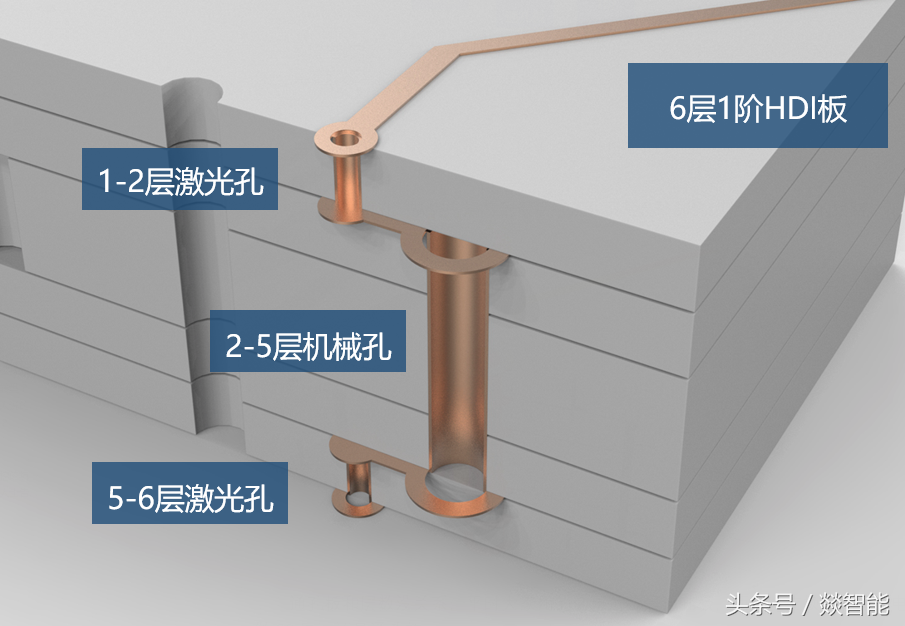

这张图是6层1阶HDI板的叠层结构图，表面两层都是激光孔，0.1mm内径。内层是机械孔

相当于一个4层通孔板，外面再覆盖2层。

激光只能打穿玻璃纤维的板材，不能打穿金属的铜。所以外表面打孔不会影响到内部的其他线路。

激光打了孔之后，再去镀铜，就形成了激光过孔。

2阶HDI板，两层激光孔

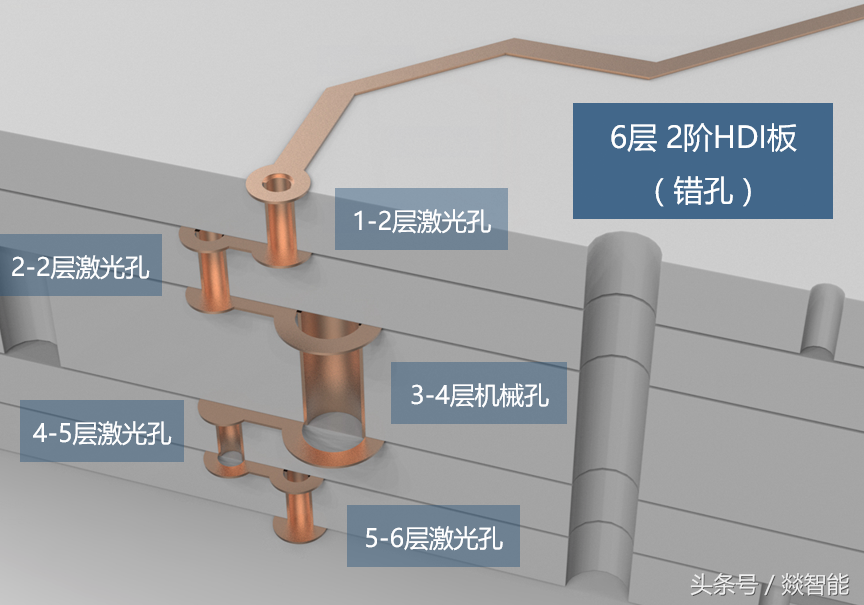

这张图是一个6层2阶错孔HDI板。平时大家用6层2阶的少，大多是8层2阶起。这里更多层数，跟6层是一样的道理

所谓2阶，就是有2层激光孔

所谓错孔，就是两层激光孔是错开的。

为什么要错开呢？ 因为镀铜镀不满，孔里面是空的，所以不能直接在上面再打孔，要错开一定的距离，再打上一层的空。

6层二阶=4层1阶外面再加2层。

8层二阶=6层1阶外面再加2层。

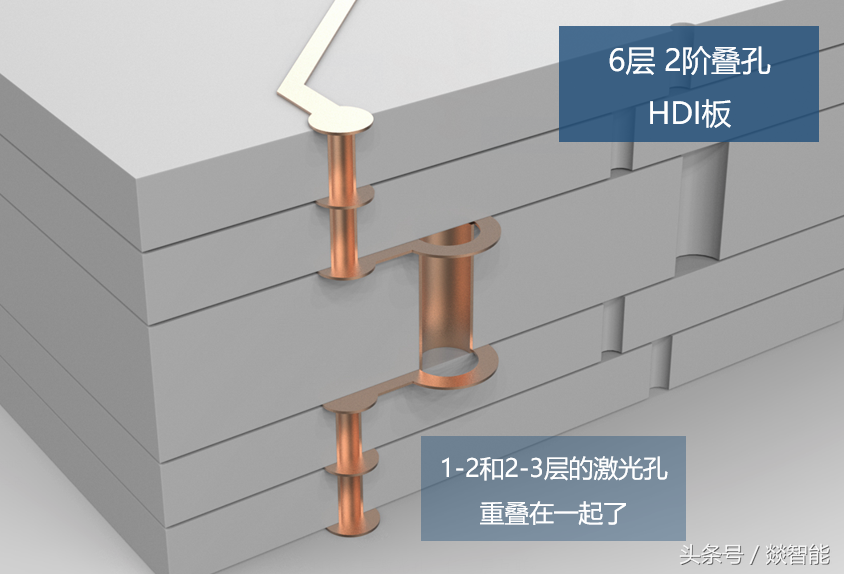

叠孔板，工艺复杂价格更高。

错孔板的两层激光孔重叠在一起。线路会更紧凑 。

需要把内层激光孔电镀填平，然后在做外层激光孔。价格比错孔更贵一些。

超贵的任意层互联板，多层激光叠孔

就是每一层都是激光孔，每一层都可以连接在一起。想怎么走线就怎么走线，想怎么打孔就怎么打孔。

Layout工程师想想就觉得爽！再也不怕画不出来了！

采购想想就想哭，比普通的通孔板贵10倍以上！

所以，也就只有iPhone这样的产品舍得用了。其他手机品牌，没听说谁用过任意层互联板。

总结

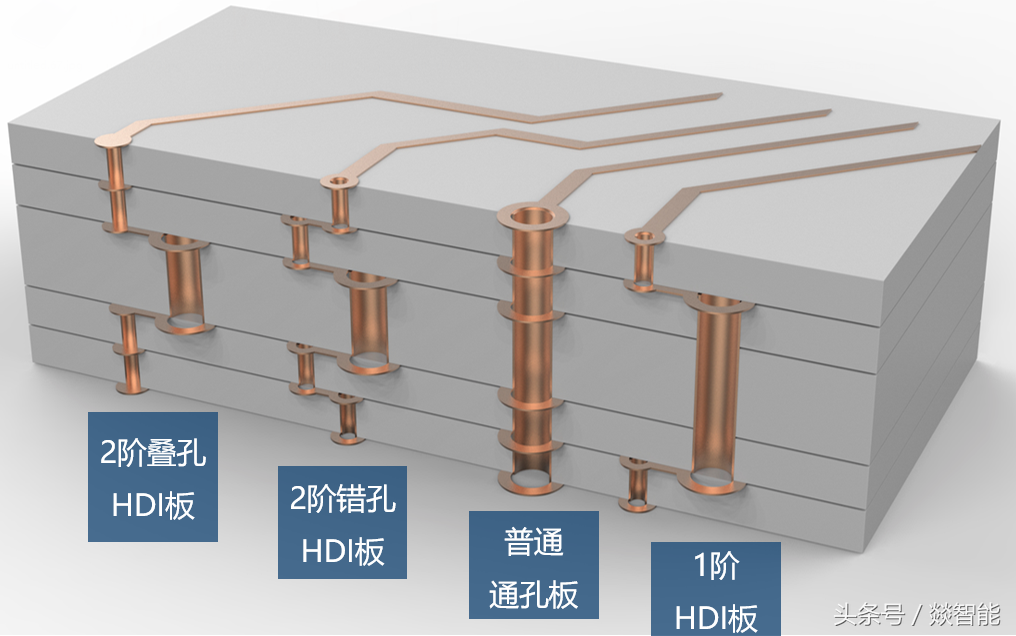

最后放张图，再仔细对比一下吧。

请注意观察孔的大小，以及孔的焊盘是封闭的还是开放的。
