单片机晶振旁边电容的作用及振荡电路的分析

绝大多数的MCU爱好者对MCU晶体两边要接一个22pF附近的电容不理解，因为这个电容有些时候是可以不要的。参考很多书籍，讲解的很少，往往提到最多的是起稳定作用，负载电容之类的话，都不是很深入理论的分析。

问题是很多爱好者不去关心这两个电容，他们认为按参考设计做就行了，本人也是如此，直到有一次一个手机项目就因为这个电容出了问题，损失了几百万之后，才开始真正的考虑这个电容的作用。

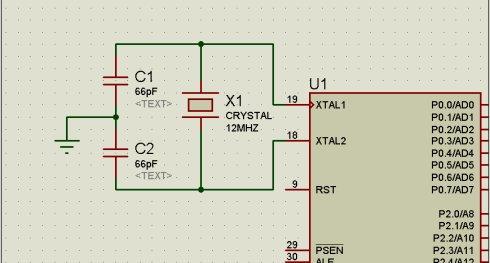

其实MCU的振荡电路的真名叫“三点式电容振荡电路”，请参考网页中的图片。

Y1是晶体，相当于三点式里面的电感，C1和C2就是电容，5404和R1实现一个NPN的三极管，大家可以对照高频书里的三点式电容振荡电路。接下来分析一下这个电路。

5404必需要一个电阻，不然它处于饱和截止区，而不是放大区，R1相当于三极管的偏置作用，让5404处于放大区域，那么5404就是一个反相器，这个就实现了NPN三极管的作用，NPN三极管在共发射极接法时也是一个反相器。

接下来用通俗的方法讲解一下这个三点式振荡电路的工作原理，大家也可以直接看书。

大家知道一个正弦振荡电路要振荡的条件是，系统放大倍数大于1，这个容易实现，相位满足360°，接下来主要讲解这个相位问题：

5404因为是反相器，也就是说实现了180°移相，那么就需要C1，C2和Y1实现180°移相就可以，恰好，当C1，C2，Y1形成谐振时，能够实现180移相，这个大家可以解方程等，把Y1当作一个电感来做。也可以用电容电感的特性，比如电容电压落后电流90°，电感电压超前电流90°来分析，都是可以的。

当C1增大时,C2端的振幅增强，当C2降低时，振幅也增强。

有些时候C1，C2不焊也能起振，这个不是说没有C1，C2，而是因为芯片引脚的分布电容引起的，因为本来这个C1，C2就不需要很大，所以这一点很重要。接下来分析这两个电容对振荡稳定性的影响。

因为7404的电压反馈是靠C2的，假设C2过大，反馈电压过低，这个也是不稳定，假设C2过小，反馈电压过高，储存能量过少，容易受外界干扰，也会辐射影响外界。C1的作用对C2恰好相反。因为我们布板的时候，假设双面板，比较厚的，那么分布电容的影响不是很大，假设在高密度多层板时，就需要考虑分布电容，尤其是VCO之类的振荡电路，更应该考虑分布电容。

有些用于工控的项目，建议不要用晶体的方法振荡，二是直接接一个有源的晶振

很多时候大家会用到32.768K的时钟晶体来做时钟，而不是用单片机的晶体分频后来做时钟，这个原因很多人想不明白，其实这个跟晶体的稳定度有关，频率越高的晶体，Q值一般难以做高，频率稳定度不高，32.768K的晶体稳定度等各方面都不错，形成了一个工业标准，比较容易做高。

51单片机晶振与复位常用典型电路

1.内部振荡典型电路。

理论上来说，振荡频率越高表示单片机运行速度越快，但同时对存储器的速度和印刷电路板的要求也就越高。如同木桶原理。同时单片机性能的好坏，不仅与CPU运算速度有关，而且与存储器的速度、外设速度等都有很大关系。因此一般选用6~12MHZ。并联谐振电路对电容的值没有严格要求，但会影响振荡器的稳定、振荡器频率高低、起振快速性等。所以一般C1、C2选值20~100pF，在60~70pF时振荡器有较高的频率稳定性。陶瓷封装电容可以进一步提高温度稳定性。

内部振荡典型电路

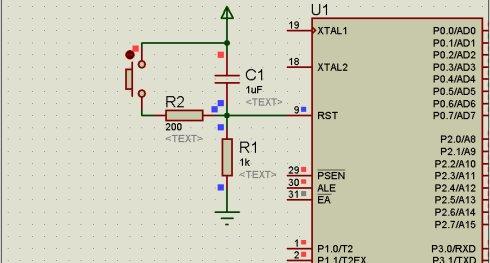

2.上电复位与按键复位典型电路。

（摘自百度知道的解答）51单片机是高电平复位，所以先看给单片机加5V电源（上电）启动时的情况：这时电容充电相当于短路（电容特性：通交流，隔直流，上电瞬间相当于交流），你可以认为RST上的电压就是VCC，这是单片机就是复位状态。随着时间推移电容两端电压升高，即造成RST上的电压降低，当低至阈值电压时，即完成复位过程。

如果按下SW（按键复位中的帽子按键），的确就是按钮把C短路了，这时电容放电，两端电压都是VCC，即RST引脚电压为VCC，如果超过规定的复位时间，单片机就复位了。当按钮弹起后，RST引脚的电压为0，单片机处于运行状态。

51单片机复位要求是：RST上加高电平时间大于2个机器周期，你用的12MHz晶振，所以一个机器周期就是1us，要复位就加2us的高电平即可。

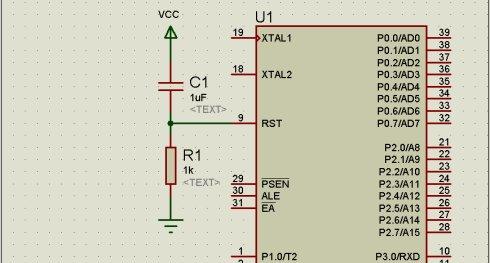

图中的RC常数是51K×1uF=51ms（这是百度的配图计算，能够推算R和C的取值，取值仅供参考，以元件常见值为佳），即51毫秒，这个常数足够大了。
