使用单片机进行温度测量

要实现温度监测，首先需要连接温度传感器到单片机，并读取传感器输出的模拟信号。通常使用的温度传感器是模拟输出的，可以选择使用模拟输入引脚（比如ADC引脚）来读取传感器信号。

以下是一个示例程序，演示如何在8051单片机上通过ADC读取温度传感器的模拟信号，并将其转换为温度值进行显示：

```c

#include <8051.h>

// 函数声明

void delay_ms(unsigned int milliseconds);

void init_adc();

unsigned char read_adc();

// 延时函数，单位为毫秒

void delay_ms(unsigned int milliseconds) {

while (milliseconds) {

unsigned int count = 12000; // 根据实际情况调整循环次数

while (count) {

count--;

}

milliseconds--;

}

}

// 初始化ADC

void init_adc() {

ADCON0 = 0x41; // 设置ADC转换时钟频率和通道

ADCON1 = 0x80; // 设置ADC数据格式和引用电压

}

// 读取ADC值

unsigned char read_adc() {

ADCON0 |= 0x04; // 启动ADC转换

while (ADCON0 & 0x04); // 等待ADC转换完成

return ADRESH; // 返回高字节数据

}

// 主函数

void main(void) {

unsigned char adc_value;

float temperature;

init_adc(); // 初始化ADC

while (1) {

adc_value = read_adc(); // 读取ADC值

// 转换为温度值（示例使用线性关系进行转换）

temperature = (adc_value * 0.48875) - 50;

// 显示温度值（通过串口、LCD等方式进行显示）

// 延时一段时间

delay_ms(1000);

}

}

```

在上面的示例中，我们定义了`init_adc`函数用于初始化ADC，`read_adc`函数用于读取ADC值。主函数中，我们通过调用`init_adc`函数来初始化ADC，然后在一个循环中不断读取ADC值并进行温度转换。

请注意，这只是一个示例程序，温度转换部分使用了简单的线性关系进行转换，具体的转换公式需要根据你所使用的温度传感器的特性而定。

另外，你可能需要根据实际情况将温度值以适当的方式进行显示，比如通过串口通信输出到计算机，或者连接液晶显示屏进行显示。

希望这个示例对你有帮助。如果还有其他问题，请随时提问。

51单片机温度测量系统Proteus仿真

串行扩展应用：

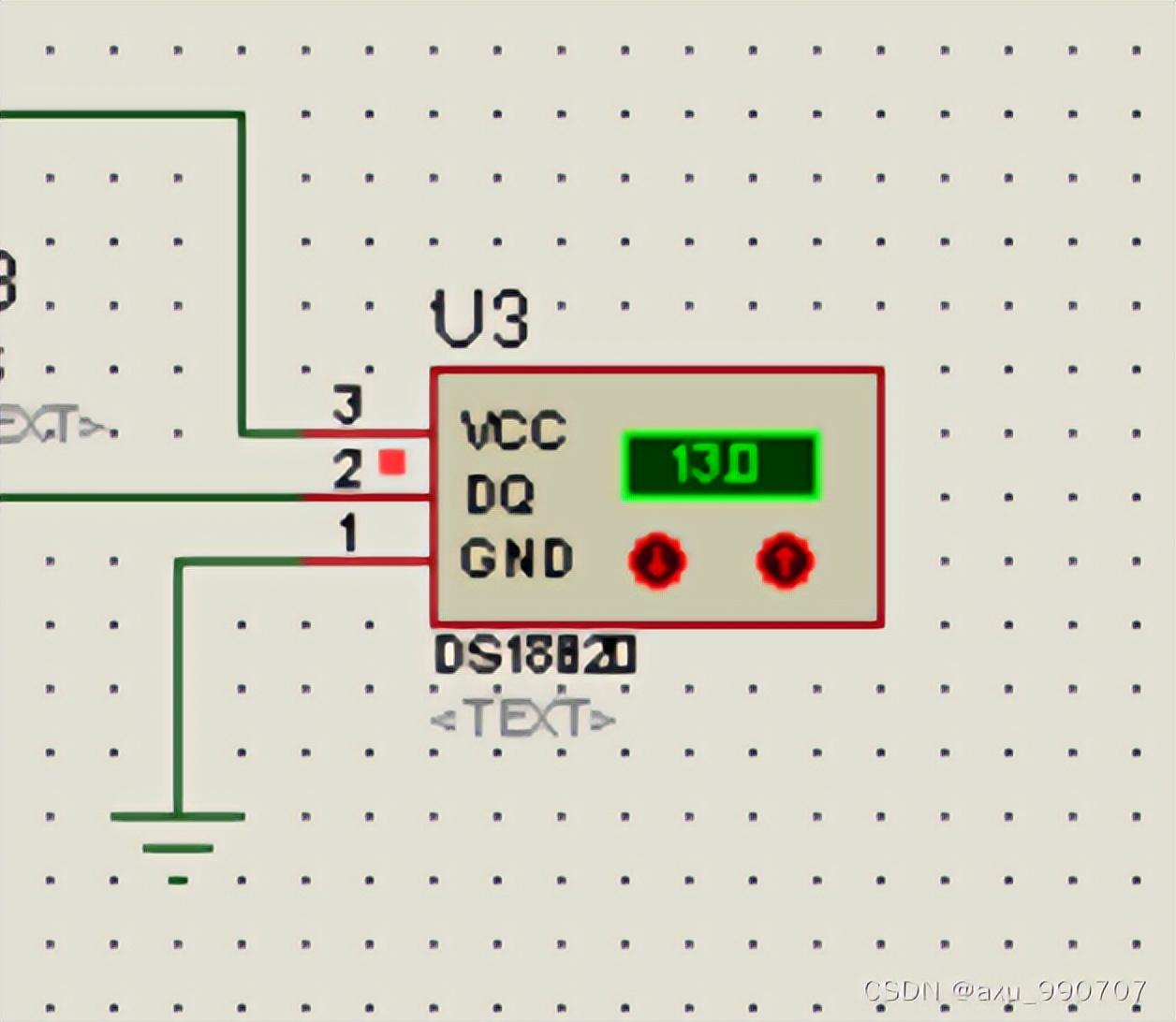

利用 DS18B20 和 LED 数码管实现单总线温度测量系统。DS18B20的测量范围是-5℃～128℃。由于只接有两个 LED数码管，所以显示的数值只能在 00～~99 之间。

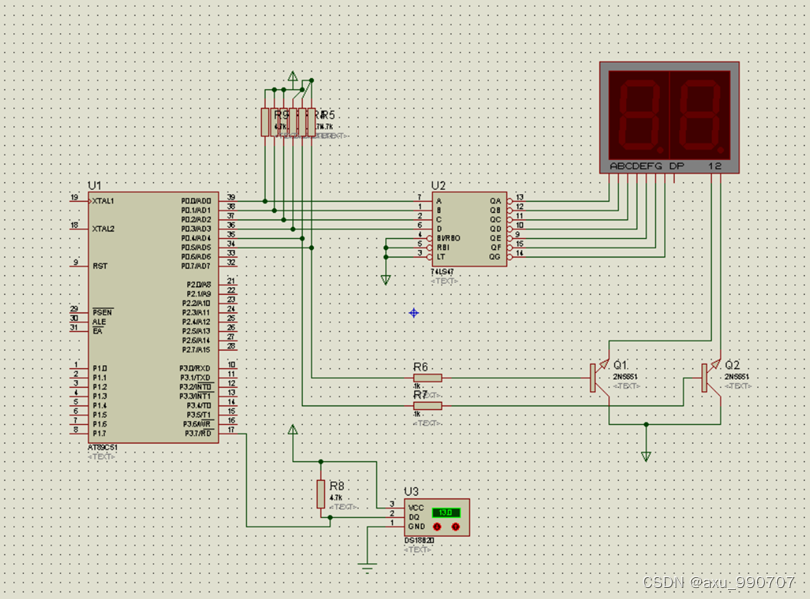

Proteus仿真图：

（2）软件设计

#include<reg51.h>#include"intrins.h"#define uchar unsigned char#define uint unsigned int#define out P0sbit smg1=out^4;sbit smg2=out^5;sbit DQ=P3^7;void delay5(uchar);void init_ds18b20(void);uchar readbyte(void);void writebyte(uchar);uchar retemp(void);

嵌入式物联网需要学的东西真的非常多，千万不要学错了路线和内容，导致工资要不上去！

无偿分享大家一个资料包，差不多150多G。里面学习内容、面经、项目都比较新也比较全！某鱼上买估计至少要好几十。

点击这里找小助理0元领取： 加微信领取资料

void main(){uchar i,temp;delay5(1000);while(1){temp=retemp();for(i=0;i<10;i++){out=(temp/10)&0x0f;smg1=0;smg2=1;delay5(1000);out=(temp%10)&0x0f;smg1=1;smg2=0;delay5(1000);}}}

void delay5(uchar n){do{nop();nop();nop();n–;}while(n);}

void init_ds18b20(void){uchar x=0;DQ=0;delay5(120);DQ=1;delay5(16);delay5(80);}

uchar readbyte(void){uchar i=0;uchar date=0;for(i=8;i>0;i–){DQ=0;delay5(1);DQ=1;date>>=1;if(DQ)date|=0x80;delay5(11);}return(date);}

void writebyte(uchar dat){uchar i=0;for(i=8;i>0;i–){DQ=0;DQ=dat&0x01;delay5(12);DQ=1;dat>>=1;delay5(5);}}

uchar retemp(void){uchar a,b,tt;uint t;init_ds18b20();writebyte(0xcc);writebyte(0x44);init_ds18b20();writebyte(0xcc);writebyte(0xbe);a=readbyte();b=readbyte();t=b;t<<=8;t=t|a;tt=t*0.0625;return(tt);}

效果图

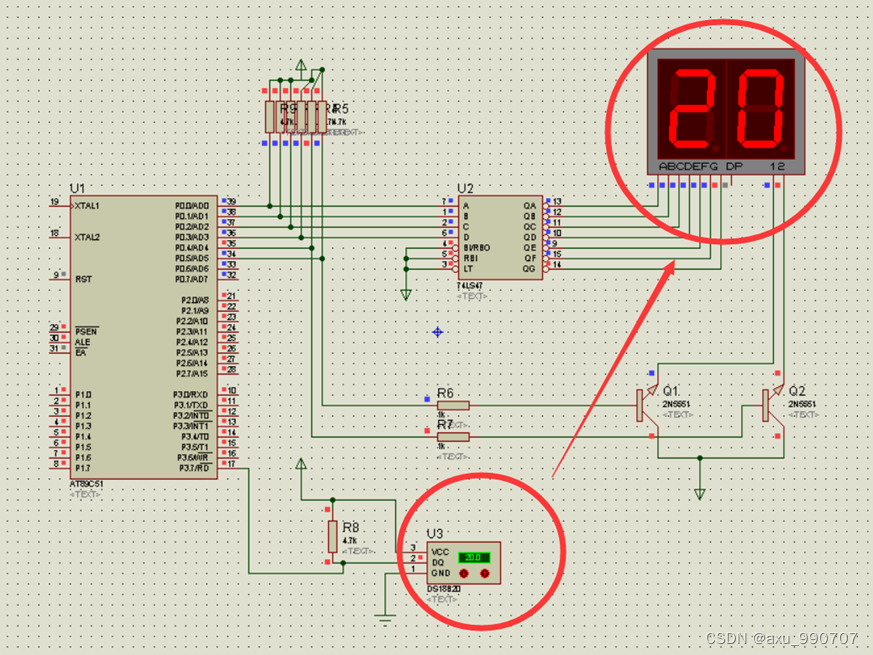

上图，仿真运行状态①(未操作温度)。

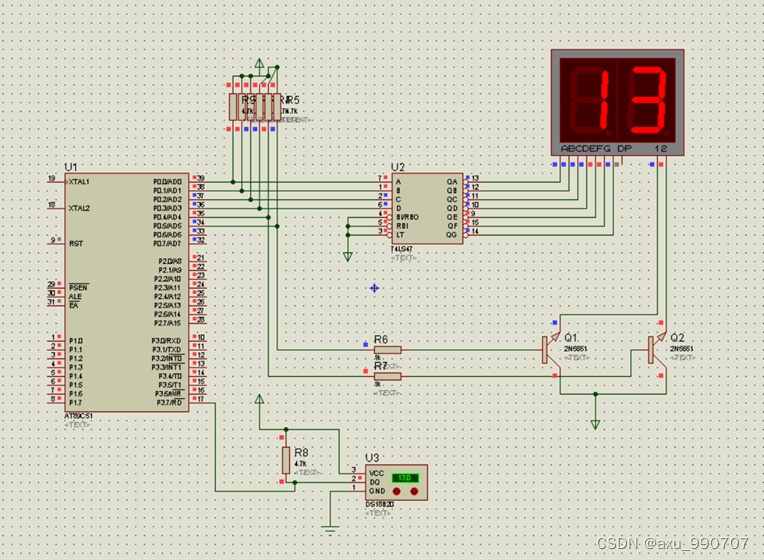

上图，仿真运行状态②(未操作温度)。

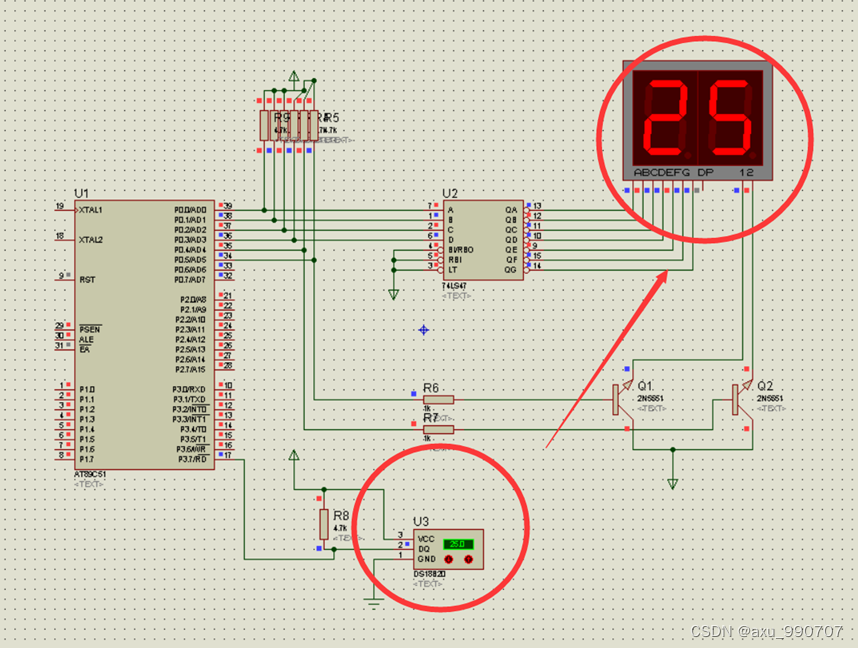

上图，仿真运行状态③(ds18b20按钮按下，温度增加)。

上图，仿真运行状态④(ds18b20按钮按下，温度增加)。

实验结论及分析

1.程序的核心思想

①DS18B20与传统的热敏电阻不同,DS18B20 可直接将被测温度转换为串行数字信号,供单片机处理。通过对 DS18B20 编程可以实现 9~12 位的温度读数，并可分别在 93.75ms 和 750ms 内完成 9 位和 12 位的数字量。其测温范围－55℃~+125℃，最大分辨率为 0.0625℃，在一10℃~+85℃范围内其测温准确度为±0.5℃。

②DS18B20也可以看作一个小的单片机系统，它将温度信息采集到自己的内存中，然后通过一定的节拍将温度信息一位一位地传入at89c51单片机中进行二位数码管的显数。

2.实验中遇到的问题

①lcd1602输入信息时要记得初始化，否则不会显数。

②注意DS18B20的温度信息一位一位地传入at89c51单片机中时严格把控节拍，节拍不正确将影响数据传输。

③at89c51单片机的时钟频率要设置成11.0592mhz。

原文链接：https://mp.weixin.qq.com/s/A9QS6xlYd9XKk8IHtJGffA

转载自：STM32嵌入式开发

原文链接：51单片机温度测量系统Proteus仿真

本文来源网络，免费传达知识，版权归原作者所有。如涉及作品版权问题，请联系我进行删除。
