单片机入门-C51语言用单片机串口实现双向数据收发的双机通信

单片机入门-C51语言用单片机串口实现双向数据收发的双机通信视频教程如下：

视频教程

一、单片机串行口简介

串行通信是指构成信息的二进制字符的各位数据一位一位顺序地传送的通信方式，串行通信又分为两种基本通信方式，即异步通信和同步通信。

AT89C51串行口，主要由发送器、接收器和串行控制寄存器组成。串行口中有两个缓冲寄存器SBUF，一个是发送寄存器，一个是接收寄存器，在物理结构上是完全独立的。它们都是字节寻址的寄存器，字节地址均为99H。代码段中SBUF = table[i] 都是CPU向SBUF写入数据，同时表示此时是发送状态， temp=SBUF 是CPU从SBUF读出数据存放在temp变量，同时表示此时是接收状态。也即0x99H这个重叠的地址靠读/写指令区分。

二、用单片机串口实现双工方式的双机通信硬件电路设计：

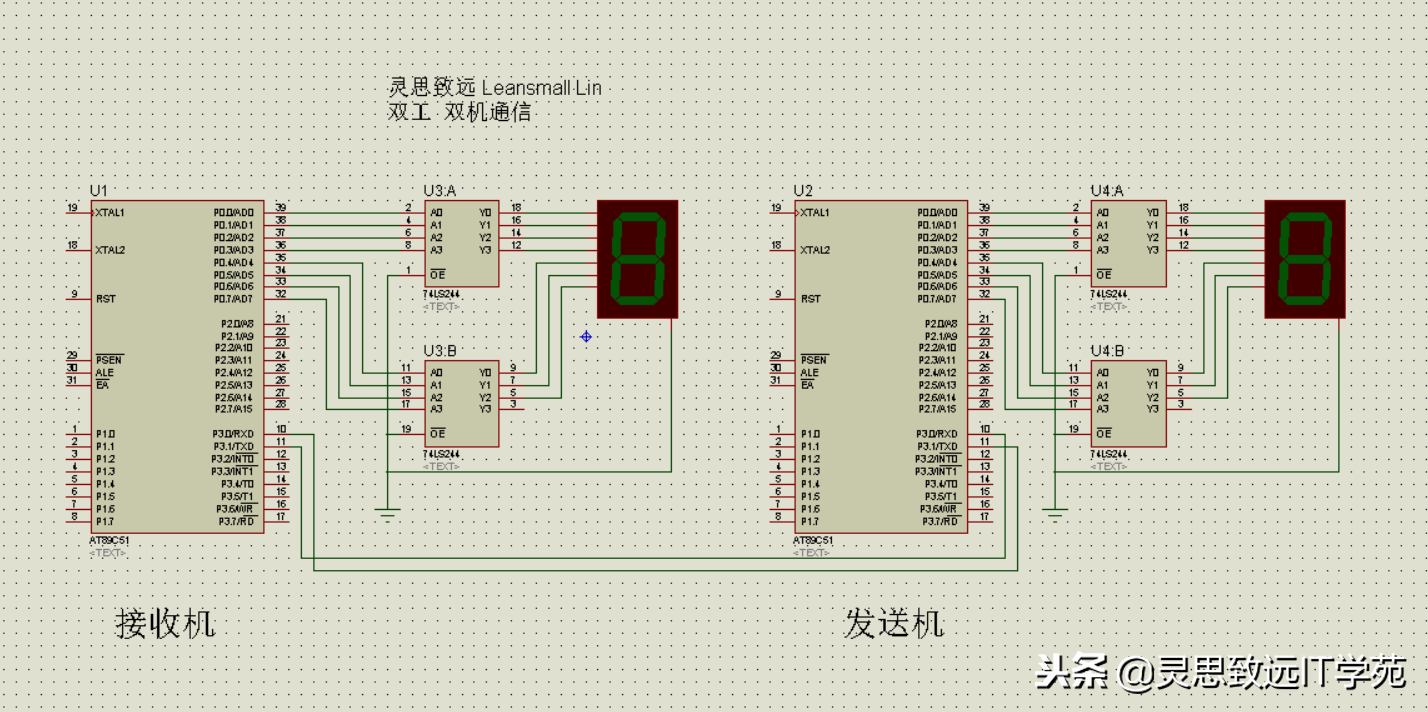

用单片机串口实现双工方式的双机通信，简单起见，这里两块单片机都具有收发功能，它们具有相同的电路，双机互相发送0~9，各自在数码管上循环显示。设计电路图如下：

双工通信

三、用单片机串口实现双工方式的双机通信软件设计：

软件编写的设计步骤如下：

1.设置通信速度（定时器TMOD/TH/TL/TR）

9600bit/s 11.0592MH

2.利用串口发送数据

（1）设置SCON

（2）发送数据放在SBUF

(3)查询TI,TI=1则清0，TI=0则等待

3.利用串行中断来接收数据：

（1）设置SCON，允许接收

（2）设置中断ES/EA

(3) 编写中断函数，完成设定的任务。

4.总体代码如下：

#include<reg51.H>

#define uchar unsigned char

#define uint unsigned int

uchar code buff[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

void delay_1s(void)

{

uint i;

for(i=50000;i>0;i--);

}

void serial() interrupt 4 using 1

{

ES=0;

RI=0;

P0=SBUF; //用P0口驱动LED数码管

ES=1;

}

void main()

{

uchar i;

TMOD=0X20;//0X20=B(0010，0000),定时器1工作在方式2

TH1=0XFD;

TL1=0XFD;//设置初值为253，两机的波特率就是9600bit/s

SCON=0X50;//0x50=B(0101,0000),串口工作在方式1，允许接收

EA=1;//使能总中断

ES=1;//开启串行口中断

RI=0;

TR1=1;//启动定时器1

while(1)

{

for(i=0;i<10;i++)

{

SBUF=buff[i];//发送的内容送SBUF

while(!TI);//等待发送

TI=0;

delay_1s();

}

基于蓝牙的手机与单片机通信讲解，附代码

应粉丝要求，今天就把基于蓝牙的手机与单片机通信的代码送给大家，喜欢就关注我吧，让我们一块讨论技术问题！

在进行单片机开发以及参加比赛时，由于蓝牙模块控制方便，手机附带蓝牙功能（作为主机），信号稳定，低功耗等天然条件，这也决定了蓝牙模块必火。

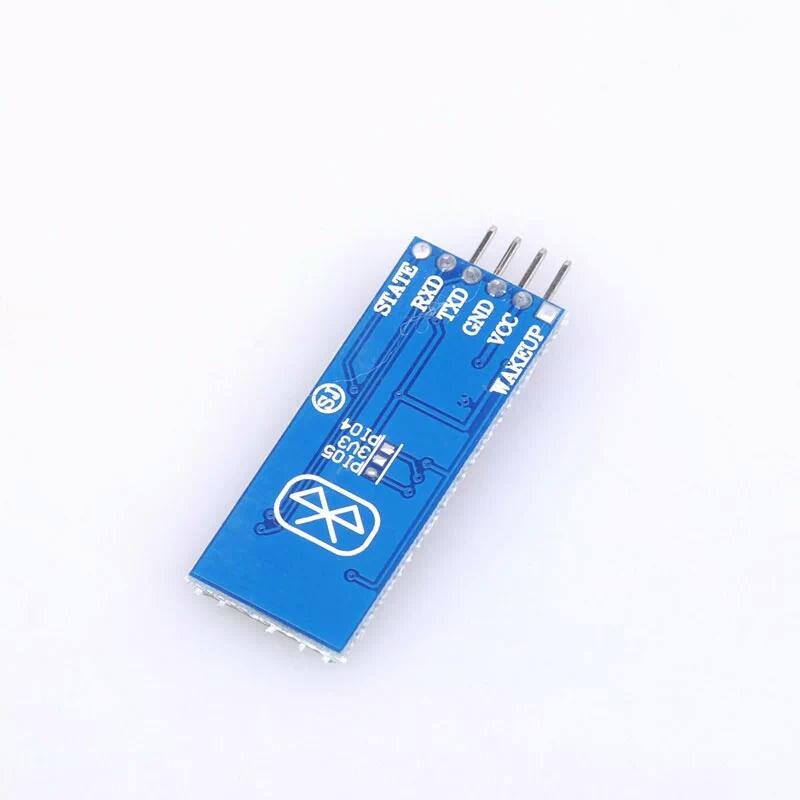

今天我们使用的蓝牙模块为HC06一共有四个引脚分别为VCC,GND,RXD,TXD 对应连接到单片机上的VCC,GND,TXD,RXD 一定要注意RXD与TXD在连接中是交叉相连的，否则不能正常使用。

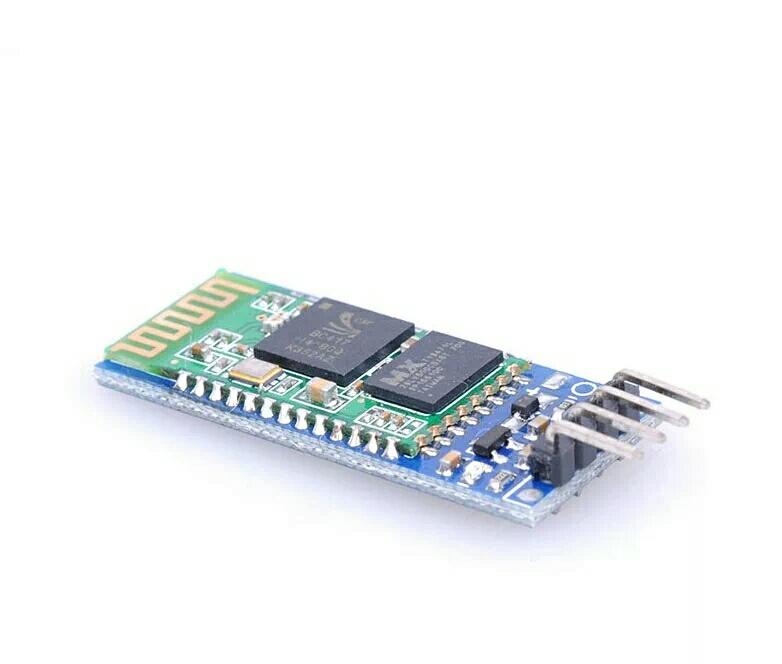

HC06正面图

51单片机引脚图

连接好之后就是写程序了（文章后面会出程序），写好之后生成HEX文件烧录到板子中，这时我们从机部分就完成了，主机也就是手机需要下载一个蓝牙串口通信助手，没有的伙伴可以去网上下载一个，百度上都能找的到，下载好之后打开蓝牙串口通信助手然后与蓝牙模块HC06连接，第一次连接的时候可能会输入密码，一般默认为1234，连接成功之后，一般有实时发送模式和键盘发送模式，具体使用方法大家可以下载下来试用一下。

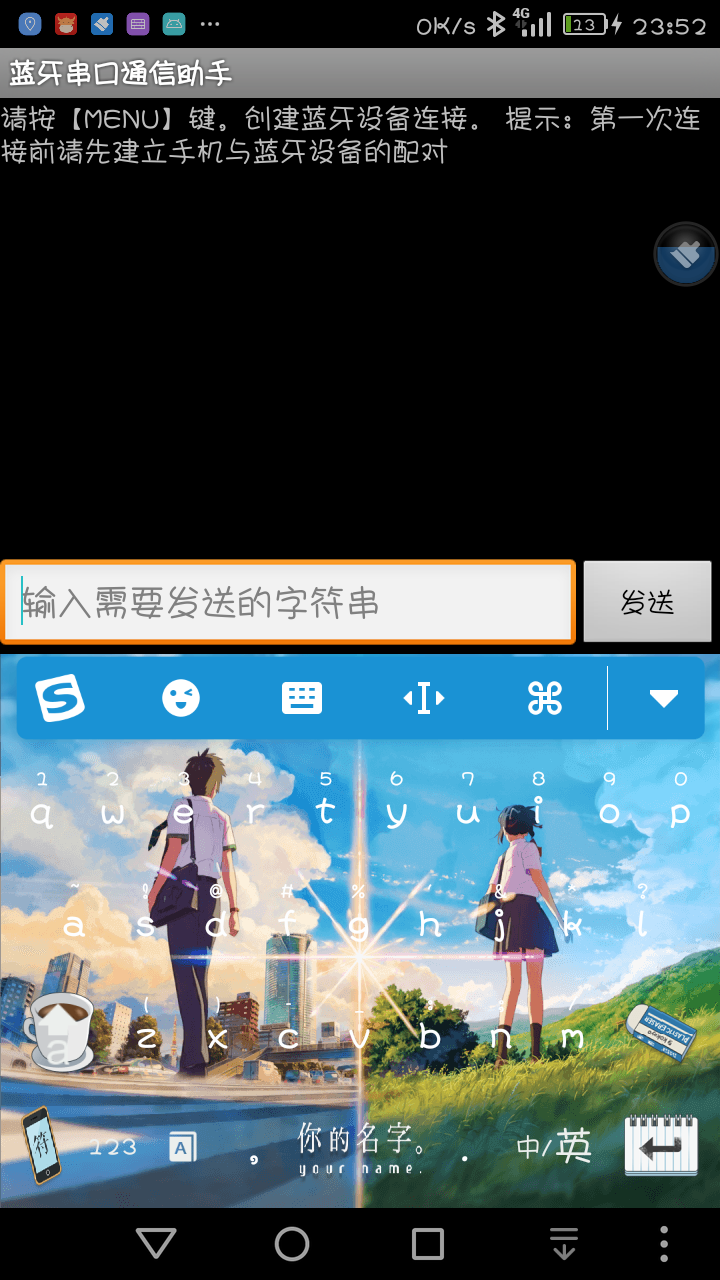

蓝牙串口调试助手

键盘模式

实时发送模式

程序

#include<reg52.h>

sbit LED=P1^1;

unsigned char rx;

int flag;

void init(void)

{

TMOD|=0x20;

SCON=0x50;

PCON&=0x7f;

TH1=TL1=0xfd;

TR1=1;

ES=1;

EA=1;

}

void serial(void)interrupt 4 using 1

{

RI=0;

rx=SBUF;

switch(rx)

{

case 'a':flag=0;

break;

case'b':flag=1;

break;

default:

break;

}

main()

{

init();

while(1)

{

if(flag==0)

LED=0;

if(flag==1)

LED=1;

}

在上述程序中a和b即为单片机所接受到的数据，如果接收到信号a那么就打开LED灯，接收到信号b就关闭LED，你也可以多加点比如c,d等等这是完全可以的，那么手机呢就需要发送a或b在实时模式直接输入发送即可，在键盘模式需要设置一下，设置的时候需要点手机菜单键，然后在出现界面设置即可，这里没有图片就不给大家展示了，主机从机都设置完以后就可以正常使用了，接下来的工作就是任由你开发了，祝你取得好的成绩。

PS:上述程序只适用于51系列单片机，晶振为11.0592MHZ。
