pic单片机与51单片机的对比，附pic单片机命名规则

pic单片机是当前最实用工具之一，而对于pic单片机的探讨往往与其他类型单片机相联系。本文中，将讨论pic单片机和51单片机谁更易于学习，以此帮助大家增进对pic单片机的理解。

51好学一些，但是PIC也没比51难多少。首先，PIC比51多个配置位，这个基本上看看就懂了。然后，PIC的端口要配置成输入或者输出，51单片机则不用。PIC的中断没有优先级，需要软件判断。最后，PIC比51多许多寄存器，你要使用PIC的各种功能，都需要去初始化寄存器。

再说说PIC相比与51单片机有哪些优点：

1：相同的晶振情况下，PIC比51速度快，PIC4个时钟周期为一个指令周期，51是12个。

2：PIC比51功能强大许多，比如自带AD转换，自带PWM，内置弱上拉(需设置)LCD接口等。。这样，你在用到许多功能的时候就很方便啦，不用去接很多外围电路。

3：PIC的驱动能力比51强，PIC可直接驱动数码管，51有些吃力哦。

4：PIC的抗干扰能力比51好，这个我们公司做过试验的。

综合上述，小编建议你学习PIC。

51单片机概述

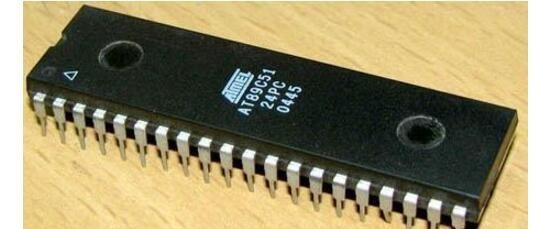

51单片机是对所有兼容Intel8031指令系统的单片机的统称。该系列单片机的始祖是Intel的8004单片机，后来随着Flashrom技术的发展，8004单片机取得了长足的进展，成为应用最广泛的8位单片机之一，其代表型号是ATMEL公司的AT89系列，它广泛应用于工业测控系统之中。很多公司都有51系列的兼容机型推出，今后很长的一段时间内将占有大量市场。51单片机是基础入门的一个单片机，还是应用最广泛的一种。需要注意的是51系列的单片机一般不具备自编程能力。

51单片机的主要功能

·8位CPU·4kbytes程序存储器(ROM)(52为8K)

·256bytes的数据存储器(RAM)(52有384bytes的RAM)

·21个专用寄存器

·2个可编程定时/计数器·5个中断源，2个优先级(52有6个)

·一个全双工串行通信口

·外部数据存储器寻址空间为64kB

·外部程序存储器寻址空间为64kB

·逻辑操作位寻址功能·双列直插40PinDIP封装

·单一+5V电源供电

CPU：由运算和控制逻辑组成，同时还包括中断系统和部分外部特殊功能寄存器;

RAM：用以存放可以读写的数据，如运算的中间结果、最终结果以及欲显示的数据;

ROM：用以存放程序、一些原始数据和表格;

I/O口：四个8位并行I/O口，既可用作输入，也可用作输出;

T/C：两个定时/记数器，既可以工作在定时模式，也可以工作在记数模式;

五个中断源的中断控制系统;

一个全双工UART(通用异步接收发送器)的串行I/O口，用于实现单片机之间或单片机与微机之间的串行通信;

片内振荡器和时钟产生电路，石英晶体和微调电容需要外接。最高振荡频率为12M。

PIC单片机特点或优势

1)PIC最大的特点是不搞单纯的功能堆积，而是从实际出发，重视产品的性能与价格比，靠发展多种型号来满足不同层次的应用要求。就实际而言，不同的应用对单片机功能和资源的需求也是不同的。比如，一个摩托车的点火器需要一个I/O较少、RAM及程序存储空间不大、可靠性较高的小型单片机，若采用40脚且功能强大的单片机，投资大不说，使用起来也不方便。PIC系列从低到高有几十个型号，可以满足各种需要。其中，PIC12C508单片机仅有8个引脚，是世界上最小的单片机。

该型号有512字节ROM、25字节RAM、一个8位定时器、一根输入线、5根I/O线，市面售价在3-6元人人民币。这样一款单片机在象摩托车点火器这样的应用无疑是非常适合。PIC的高档型号，如PIC16C74(尚不是最高档型号)有40个引脚，其内部资源为ROM共4K、192字节RAM、8路A/D、3个8位定时器、2个CCP模块、三个串行口、1个并行口、11个中断源、33个I/O脚。这样一个型号可以和其它品牌的高档型号媲美。

2)精简指令使其执行效率大为提高。PIC系列8位CMOS单片机具有独特的RISC结构，数据总线和指令总线分离的哈佛总线(Harvard)结构，使指令具有单字长的特性，且允许指令码的位数可多于8位的数据位数，这与传统的采用CISC结构的8位单片机相比，可以达到2:1的代码压缩，速度提高4倍。

3)产品上市零等待(Zerotimetomarket)。采用PIC的低价OTP型芯片，可使单片机在其应用程序开发完成后立刻使该产品上市。

4)PIC有优越开发环境。OTP单片机开发系统的实时性是一个重要的指标，象普通51单片机的开发系统大都采用高档型号仿真低档型号，其实时性不尽理想。PIC在推出一款新型号的同时推出相应的仿真芯片，所有的开发系统由专用的仿真芯片支持，实时性非常好。就我个人的经验看，还没有出现过仿真结果与实际运行结果不同的情况。

5)其引脚具有防瞬态能力，通过限流电阻可以接至220V交流电源，可直接与继电器控制电路相连，无须光电耦合器隔离，给应用带来极大方便。

6)彻底的保密性。PIC以保密熔丝来保护代码，用户在烧入代码后熔断熔丝，别人再也无法读出，除非恢复熔丝。目前，PIC采用熔丝深埋工艺，恢复熔丝的可能性极小。

7)自带看门狗定时器，可以用来提高程序运行的可靠性。

8)睡眠和低功耗模式。虽然PIC在这方面已不能与新型的TI-MSP430相比，但在大多数应用场合还是能满足需要的。

PIC单片机命名规则

1.前缀： PIC MICROCHIP 公司产品代号，特别地：dsPIC为集成DSP功能的新型PIC单片机

2.系列号：10、12、16、18、24、30、33、32，其中

PIC10、PIC12、PIC16、PIC18为8位单片机

PIC24、dsPIC30、dsPIC33为16位单片机

PIC32为32位单片机

3.器件型号(类型)：

C CMOS 电路

CR CMOS ROM

LC 小功率CMOS 电路

LCS 小功率保护

AA 1.8V

LCR 小功率CMOS ROM

LV 低电压

F 快闪可编程存储器

HC 高速CMOS

FR FLEX ROM

4.改进类型或选择

54A 、58A 、61 、62 、620 、621

622 、63 、64 、65 、71 、73 、74

42 、43 、44等

5.晶体标示：

LP 小功率晶体，

RC 电阻电容，

XT 标准晶体/振荡器

HS 高速晶体

6.频率标示：

-02 2MHZ，

-04 4MHZ，

-10 10MHZ，

-16 16MHZ

-20 20MHZ，

-25 25MHZ，

-33 33MHZ

7.温度范围：

空白 0℃至70℃，

I -45℃至85℃，

E -40℃至125℃

8.封装形式：

L PLCC 封装

JW 陶瓷熔封双列直插，有窗口

P 塑料双列直插

PQ 塑料四面引线扁平封装

W 大圆片

SL 14腿微型封装-150mil

JN 陶瓷熔封双列直插，无窗口

SM 8腿微型封装-207mil

SN 8腿微型封装-150 mil

VS 超微型封装8mm×13.4mm

SO 微型封装-300 mil

ST 薄型缩小的微型封装-4.4mm

SP 横向缩小型塑料双列直插

CL 68腿陶瓷四面引线，带窗口

SS 缩小型微型封装

PT 薄型四面引线扁平封装

TS 薄型微型封装8mm×20mm

TQ 薄型四面引线扁平封装

51单片机入门（第1篇）：纯干货，单片机最小系统

当我们了解了什么是单片机，以及单片机有什么用之后，是否要考虑我们怎么去学习单片机呢？学习单片机其实很简单，需要的起步知识并不需要多少，接下来跟随我的步伐，一步一步的去了解单片机。本文将讲解单片机最小系统和仿真软件以及编程软件的选择。

0. 51单片机最小系统

先来一个初步认识，它长什么样：

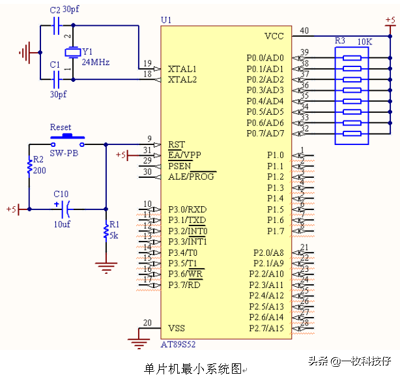

51单片机最小系统原理图

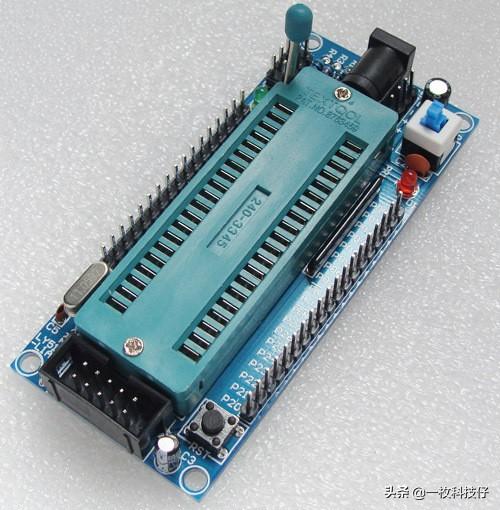

51单片机最小系统实物图

51单片机的最小系统由单片机IC，电源，外部晶振电路，复位电路共同组成，缺一不可。

1. 51单片机的外部引脚介绍

51单片机的最小系统其实很简单，下面依次介绍其中的引脚作用。

电源引脚

VCC(VDD)：第40脚，电源端，接+5V电源，用于给整个系统供电。

VSS(GND)：第20脚，接地端，接+5V电源地端。

外部晶体引脚

XTAL1(19脚)：片内振荡电路反向放大器输入。

XTAL2(20脚)：当采用内部时钟时，可作为片内振荡电路反相放大器输出，当外接石英晶体和微调电容时，产生原始的振荡脉冲信号。

一般情况下，我们给15单片机接12M的晶振，当然也可以接6MHz，11.0592MHz的晶振，根据实际的运用环境进行选择。

51单片机晶振引脚硬件连接图

控制信号引脚

RST：第9脚，复位信号输入端，高电平有效。复位端口的硬件解法有两种，一种是上电复位，一种是按键复位，在不同的场景有不同的选择。

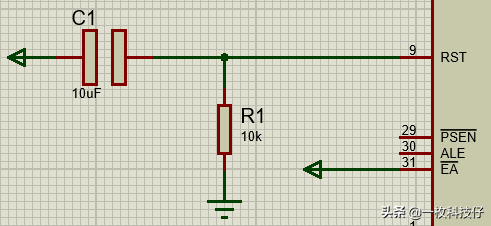

上电复位硬件接法

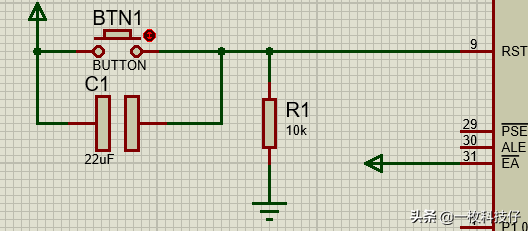

按键复位硬件接法

复位操作可以完成单片机的初始化操作，也使死机状态下的单片机重新运行，在很多电子产品的机身上还保留了复位按键，就是为了处理死机状态。

ALE/PROG：第30脚，地址锁存允许输出端/编程脉冲输入端。一般情况下，该引脚会持续输出振荡器频率的1/6正脉冲信号。当单片机需要访问片外存储器时，它又作为锁存P0口低8位地址的控制信号。

\E\A/Vpp：31脚，外部程序存储器地址使能输入/编程电压输入端，当给该引脚接入高电平时，CPU就只访问片内4KB的ROM,当地址超4KB时，自动转向片外ROM中的程序。当接入低电平时，CPU就只访问片外ROM。第二功能引脚Vpp作用，对8051编程时，编程电压输入端。

输入/输出引脚 P0、P1、P2、P3

4个8位的并行输入/输出端口，共三十二个引脚，是51单片机重要的内部资源，作为通用输入/输出端口。

通用输入/输出端口

准双向口：初始启动时为高电平。

P0端口(P0.0-P0.7): 第39-32脚，漏极开路的准双向口，没有内部上拉电阻，为高阻态，不能正常输出高低电平，作为I/O口时需要外接一个上拉电阻，一般为10K。

P0口上拉电阻解法

P1端口(P1.0-P1.7): 第1-8脚：内部带上拉电阻的准双向口。

P2端口(P2.0-P2.7): 第21-28脚：与P1口类似。

P3端口(P3.0-P3.7): 第10-17脚：与P1口类似，并且还有第二功能。

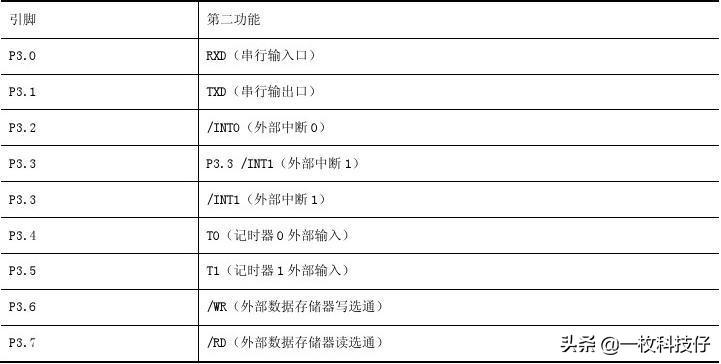

P3口第二功能

2. 仿真软件的使用，硬件实物的选择

学习单片机不能只是简单的看介绍就行的，要实际动手操作才行，如果有条件，可以选购一款单片机开发板，用来实际动手操作。如果有焊接基础和PCB设计，我们就可以自己设计一款属于自己单片机开发板，这就不仅仅是学单片机了，更是在学习整个硬件知识。当然，作为初学者的我们来说，一款仿真软件是必不可少的，虽然他不能替代实际的实验效果，但仍可以作为一个入门的首选。

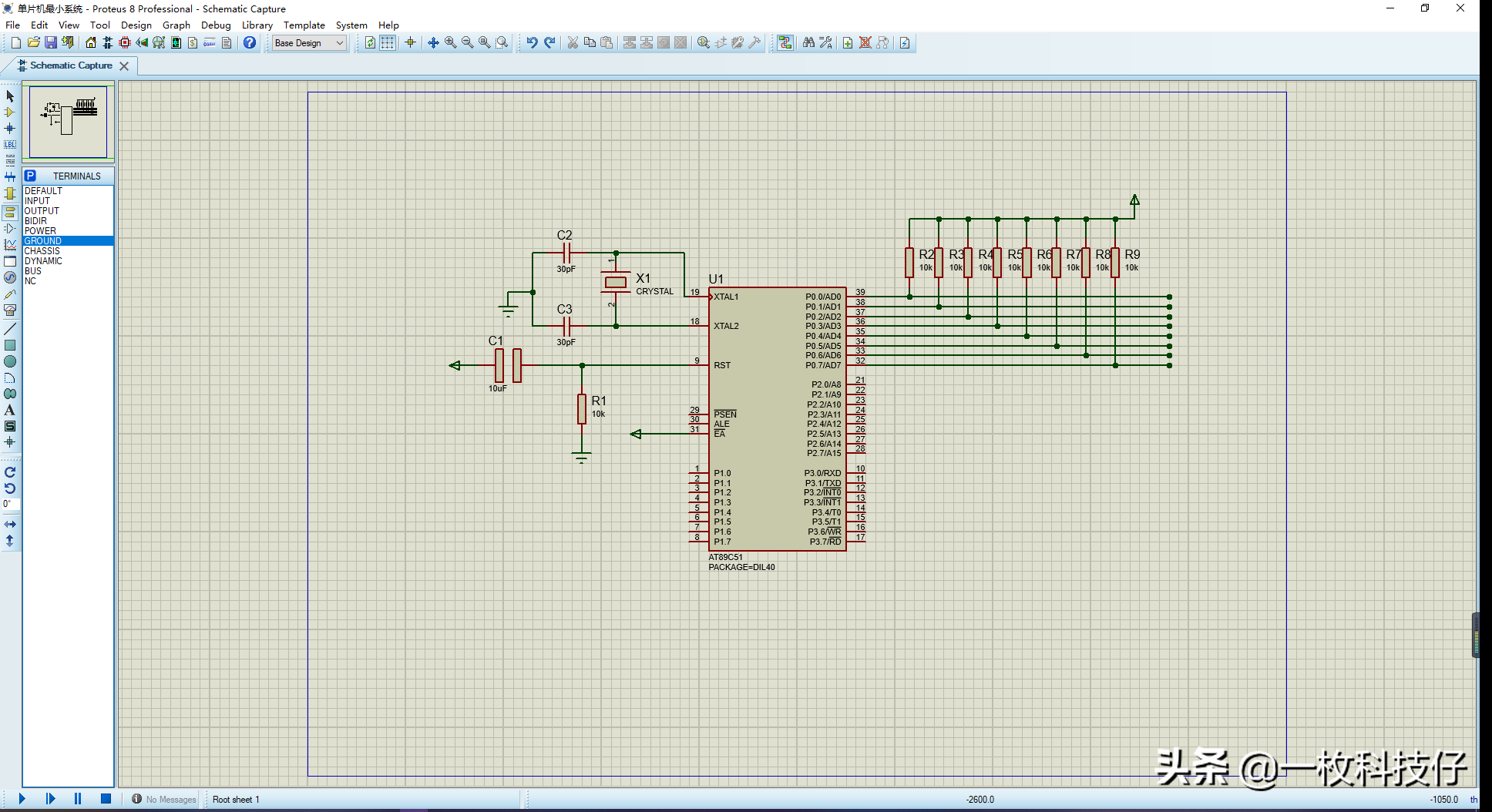

Proteus仿真软件，这款软件我不多做介绍了，它可以绘制原理图，绘制PCB，可以进行单片机数电，模电实验的仿真，可以实现从概念到产品的完整设计，但我并不推荐使用这款软件去做PCB设计，有更加优秀的软件可以使用。在后面我也会去讲解PCB绘制的相关知识，向大家推荐几款优秀的软件。
