毕业论文：单片机的音乐喷泉制作-DIY分享全部设计资料源代码

因为最近忙着考试，所以都没时间更新博客了，在后台有个小姐姐给我留言说自己对单片机很感兴趣，但是又不知道从哪里开始学起，是先学硬件好还是先学软件好，其实在我们复杂的电子学里，硬件和软件是分不开的，硬件就像是我们的心脏和四肢，软件就像我们的大脑，如果只有软件没有硬件，那我们的系统就是一个没用的程序，不能执行任何操作，而如果只有硬件没有软件那么整个系统就是一个行尸走肉，是一个没有“大脑”的躯壳，我说到现在大家也应该明白了，硬不离软，软不离硬，只有软硬兼修，方能大成！好了，回到刚才的问题，我建议先从硬件开始学起，先理解了硬件的架构和各部分的工作原理，然后再去看软件，这样能更好的理解原理，就像我推荐大家先用汇编后用C一样好了，写了这么多，如果你有不同意见或者想法欢迎留言和私信。

今天送给大家一个比较简单的小项目吧，如果你有兴趣的话可以试着做一下呦！

好了老规矩先上实物图

正面图：

焊接好的成品背面图：

电路原理图：

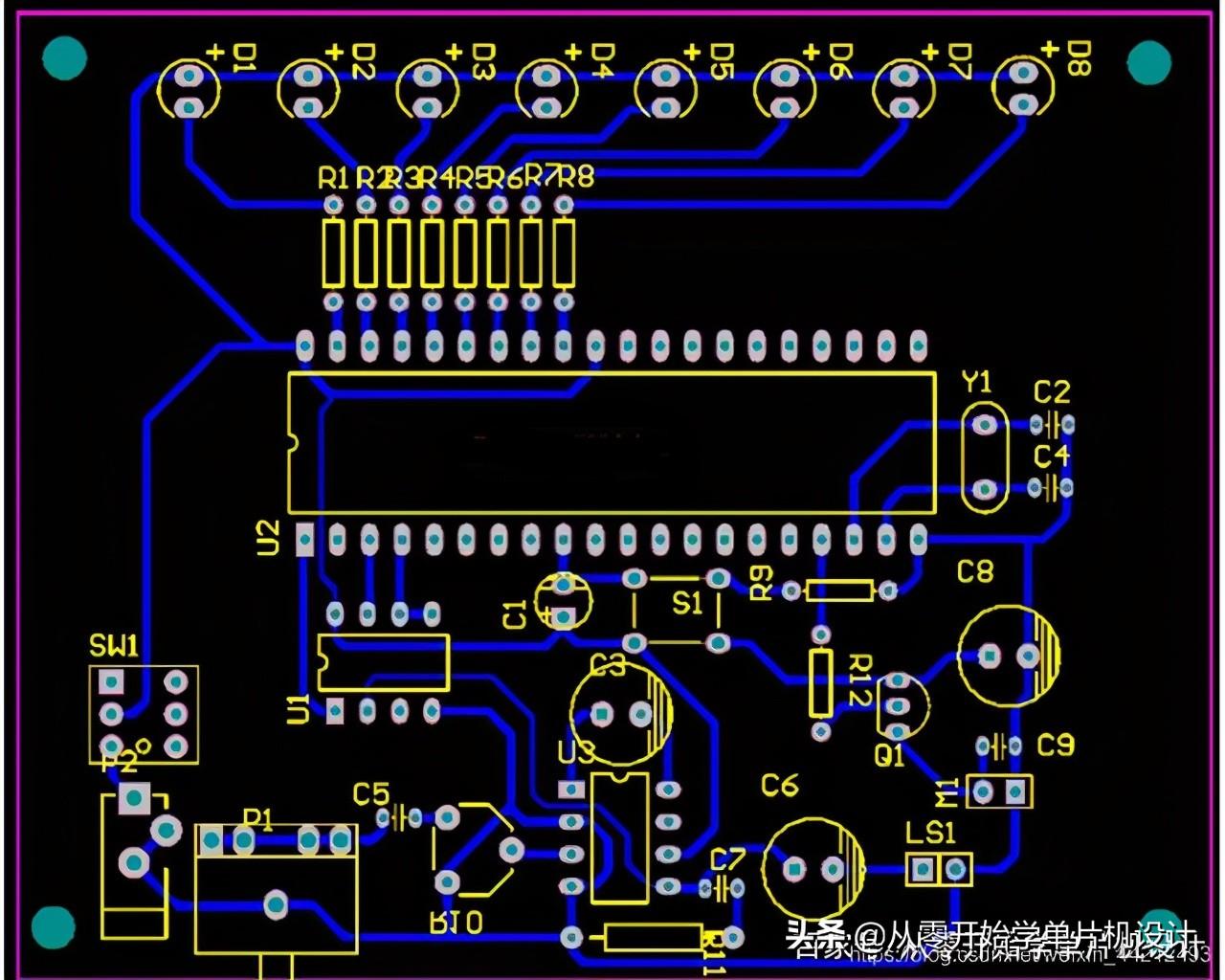

PCB图：

音乐喷泉的项目元器件清单：

音乐喷泉单片机C语言参考源代码如下：

#include<reg51.h>

#define uchar unsigned char

#define uint unsigned int

sbit out=P3^7;

sbit led1=P0^7;

sbit led2=P0^6;

sbit led3=P0^5;

sbit led4=P0^4;

sbit led5=P0^3;

sbit led6=P0^2;

sbit led7=P0^1;

sbit led8=P0^0;

sbit SCL=P1^2; //SCL定义为P1口的第3位脚，连接ADC0832SCL脚

sbit DO=P1^3; //DO定义为P1口的第4位脚，连接ADC0832DO脚

sbit CS=P1^0; //CS定义为P1口的第4位脚，连接ADC0832CS脚

uchar h1,date;

unsigned char adval;

void delay(uint z)

{

uchar y;

for(;z>0;z--)

for(y=120;y>0;y--);

}

以下是模数转换部分

/***********读数模转换数据********************************/

//请先了解ADC0832模数转换的串行协议，再来读本函数，主要是对应时序图来理解，本函数是模拟0832的串行协议进行的

// 1 1 0 通道

// 1 1 1 通道

unsigned char ad0832read(bit SGL,bit ODD)

{

unsigned char i=0,value=0,value1=0;

SCL=0;

DO=1;

CS=0; //开始

SCL=1; //第一个上升沿

SCL=0;

DO=ODD;

SCL=1; //第二个上升沿

SCL=0;

DO=SGL;

SCL=1; //第三个上升沿

DO=1;

for(i=0;i<8;i++)

{

SCL=1;

SCL=0; //开始从第四个下降沿接收数据

value<<=1;

if(DO)

value++;

}

for(i=0;i<8;i++)

{ //接收校验数据

value1<<=1;

if(DO)

value1+=0x01;

SCL=1;

SCL=0;

}

if(value==value1) //与校验数据比较，正确就返回数据，否则返回0

return value;

return 0;

}

void penquan() //PWM调压

{

date=ad0832read(1,0);

h1=(255-date);

out=0;

delay(h1);

if(h1>30) led1=1; else led1=0;

if(h1>70) led2=1; else led2=0;

if(h1>100) led3=1; else led3=0;

if(h1>130) led4=1; else led4=0;

if(h1>160) led5=1; else led5=0;

if(h1>180) led6=1; else led6=0;

if(h1>200) led7=1; else led7=0;

if(h1>220) led8=1; else led8=0;

out=1;

delay(date);

}

……………………

鉴于篇幅所限代码只能写到这里，由于平台不能上传附件，如果需要设计文件请留言或者私信，如果你有什么意见和建议欢迎大家交流，让我们共同学习，一起进步！

喜欢请转发留言加关注，谢谢！

音乐喷泉小知识，你get到了吗

音乐喷泉以独特的魅力和特殊的功能，绚丽的外表，越来越成为娱乐休闲产业中的一项主流项目，音乐喷泉的水型是音乐的旋律和节拍有规律地进行变化，同时加以灯光、激光或其它介质的变化，现在音乐喷泉的发展情况，完成了小型音乐喷泉系统硬件结构设计和控制系统设计。

控制系统的原理是利用单片机控制喷泉的功能，分级控制单相电动机，最终达到控制喷头流量的方法。采用程序控制或人工按键控制电磁阀来控制喷泉。音频信号还影响灯光色彩和灯光光线明暗的变化。从而使灯光色彩、灯光的闪烁和喷泉随音乐节奏而变化。音乐喷泉是利用播放或现场演奏或按照预先编辑的程序变换喷水造型和灯光色彩强弱变化的喷泉。
