51单片机最小系统电路解析!

1 电源

我们在学习过程中,很多指标都是直接用的概念指标,比如我们说+5V代表1,GND代表0等等这些。但在实际电路中是没有这么精准的,那这些指标允许范围是什么呢?随着我们所学的内容不断增多,大家要慢慢培养一种阅读手册的能力。

比如我们使用STC89C52RC单片机的时候,我们找到他的手册的11页,第二个选项,工作电压:5.5V-3.4V(5V单片机),这个地方就说明我们这个单片机正常的工作电压是个范围值,只要电源VCC在5.5V到3.4V之间都可以正常工作,电压超过5.5V是绝对不允许的,会烧坏单片机,电压如果低于3.4V,单片机不会损坏,但是也不能正常工作。而在这个范围内,最典型、最常用的电压值就是5V,这就是后面括号里“5V单片机”这个名称的由来。除此之外,还有一种常用的工作电压范围是2.7V-3.6V、典型值是3.3V的单片机,也就是所谓的“3.3V单片机”了。日后随着大家接触的东西慢慢增多,对这点会有更深刻的理解。

现在我们再顺便多了解一点,大家打开74HC138的数据手册,会发现74HC138手册的第二页也有一个表格,上边写了74HC138的工作电压范围,最小值是4.75V,额定值是5V,最大值是5.25V,可以得知它的工作电压范围是4.75V-5.25V。这个地方讲这些目的是让大家清楚的了解,我们获取器件工作参数的一个最重要,也是最权威的途径,就是通过器件的数据手册。

2 晶振

晶振通常分为无源晶振和有源晶振两种类型,无源晶振一般称之为crystal(晶体),而有源晶振则叫做oscillator(振荡器)。

有源晶振是一个完整的谐振振荡器,他是利用石英晶体的压电效应来起振,所以有源晶振需要供电,当我们把有源晶振电路做好后,不需要外接电路,它就可以主动产生振荡频率,并且可以提供高精度的频率基准,信号质量比无源信号好。

而无源晶振自身无法振荡起来,它需要芯片内部的振荡电路一起工作才能振荡,它允许不同的电压,但是信号质量和精度较有源晶振差一些。相对价格来说,无源晶振要比有源晶振价格便宜很多。无源晶振两侧通常都会有两个电容,一般其容值都选在10pF~40pF之间,如果手册中有具体电容大小的要求则要根据要求来选电容,如果手册没有要求,我们用20pF就是比较好的选择,这是一个长久以来的经验值,具有极其普遍的适用性。

我们来认识下比较常用的两种晶振的样貌,如图1和图2所示。

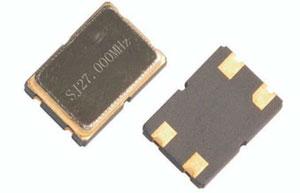

图1 27Mhz有源晶振

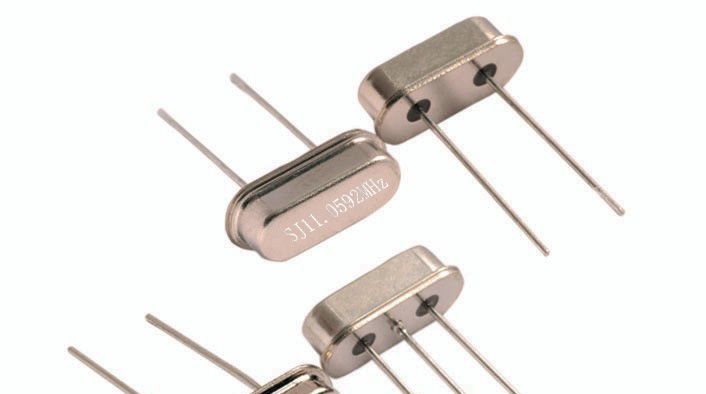

图2 11.0592M无源晶振

有源晶振通常有4个引脚,VCC,GND,晶振输出引脚和一个没有用到的悬空引脚。无源晶振有2个或3个引脚,如果是3个引脚的话,中间引脚是晶振的外壳,使用时要接到GND,两侧的引脚就是晶体的2个引出脚了,这两个引脚作用是等同的,就像是电阻的2个引脚一样,没有正负之分。对于无源晶振,就是用我们的单片机上的两个晶振引脚接上去即可,而有源晶振,只接到单片机的晶振的输入引脚上,输出引脚上不需要接,如图3和图4所示。

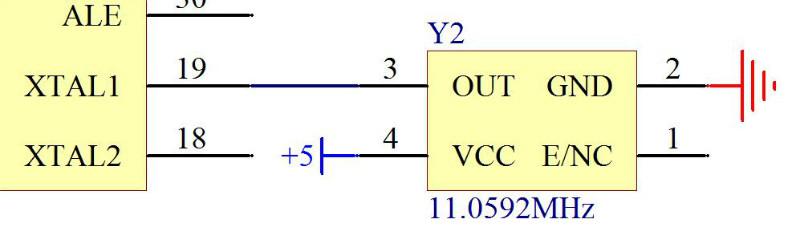

图3 无源晶振接法 图4 有源晶振接法

3 复位电路

我们先来分析一下我们的复位电路,如图8-5所示。

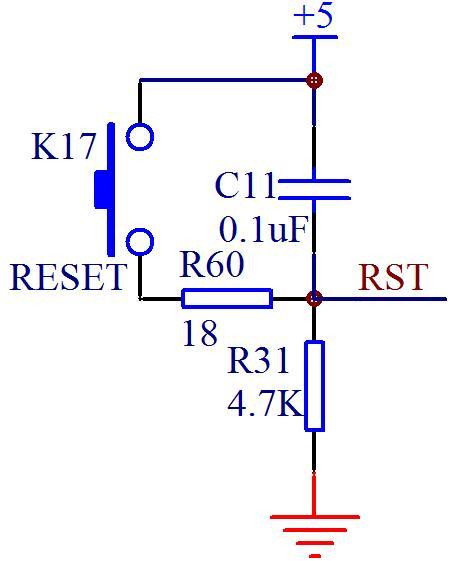

图5 单片机复位电路

当这个电路处于稳态时,电容起到隔离直流的作用,隔离了+5V,而左侧的复位按键是弹起状态,下边部分电路就没有电压差的产生,所以按键和电容C11以下部分的电位都是和GND相等的,也就是0V电压。我们这个单片机是高电平复位,低电平正常工作,所以正常工作的电压是0V电压,完全OK,没有问题。

我们再来分析从没有电到上电的瞬间,电容C11上方是5V电压,下方是0V电压,根据我们初中所学的知识,这个时候电容C11要进行充电,正离子从上往下充电,负电子从GND往上充电,这个时候电容对电路来说相当于一根导线,全部电压都加在了R31这个电阻上,那么RST端口位置是+5V电压,随着电容充电越来越多,即将充满的时候,电流会越来越小,那RST端口上的电压值等于电流乘以R31的阻值,也就会越来越小,一直到电容完全充满后,线路上不再有电流,这个时候RST和GND的电位就相等了也就是0V了。

从这个过程上来看,我们加上这个电路,单片机系统上电后,RST引脚会先保持一小段时间的高电平而后变成低电平,这个过程就是上电复位的过程。那这个“一小段时间”到底是多少才合适呢?每种单片机不完全一样,51单片机手册里写的是持续时间不少于2个机器周期的时间。复位电压值,每种单片机不完全一样,我们按照通常值0.7Vcc作为复位电压值,复位时间的计算过程比较复杂,我这里只给大家一个结论,时间t=1.2RC,我们用的R是4700,C是0.0000001,那计算得知t是564us,远远大于2个机器周期(2us),在电路设计的时候一般留够余量就行。

按键复位(即手动复位)有2个过程,按下按键之前,RST的电压值是0V,当按下按键后电路导通,同时电容也会在瞬间进行放电,RST电压值变化为4700Vcc/(4700+18),会处于高电平复位状态。当松开按键后就和上电复位类似了,先是电容充电,后电流逐渐减小直到RST电压变0V的过程。我们按下按键的时间通常都会有上百毫秒,这个时间足够复位了。按下按键的瞬间,电容两端的5V电压(注意不是电源的5V和GND之间)会被直接接通,此刻会有一个瞬间的大电流冲击,会在局部范围内产生电磁干扰,为了抑制这个大电流所引起的干扰,我们这里在电容放电回路中串入一个18欧的电阻来限流。

经典的51单片机最小系统电路原理图:国产STC系列(51内核)

什么是51单片机?1980年,Intel推出了首款单片机8051,之后又陆续推出了与8051指令完全相同的8031、8032、8052等系列的单片机,初步形成了MCS-51系列。 1984年,Intel出售了51核,此后,世界上出现了上千种51单片机,如爱特梅尔、飞利浦,华邦,还有国内的宏晶(STC micro)等。51单片机泛指所有兼容 8051指令的单片机。

51单片机过时没?还远远没有,51单片机在已经诞生将近40年后仍然具有强大的生命力,国内国外都还在大量生产以51为内核的单片机,这其中就有国内的宏晶(STC)。这类单片机不仅价格十分便宜,而且性能不差,常规的应用场合都没问题,据说某军事大国把STC单片机都用到了无人机上。

言归正卷,本文给大家呈献的是STC单片机的最小系统原理图:

该单片机在VCC引脚上给它5V电,这就够了,不需要其它附加电路。

该单片机的程序下载是通过P3.0和P3.1两个引脚实现的,利用的是这两个引脚的串口功能。因此这两个引脚在实际应用时一般用作串口功能,不做其它用途。当然,如果引脚数量比较紧张,必须启用这两个引脚,也不是不可以,但尽量用作输入口。

图中框框部分是程序下载器电路,可以直接设计到产品电路板上,以后就可以直接用USB口下载软件;也可以将其省略,只是在下载软件时必须通过一个下载器进行。实际上下载器内部电路就是这个图框里面的电路。如果你把这个框框里面的电路做成电路板,就可以自己做一个程序下载器。

有个问题,单片机的工作时钟从哪里来?之前8051那时候的单片机一般都需要外部晶振电路提供工作时钟,然而现在单片机一般在芯片内部都集成了RC振荡电路,通过软件可以启用单片机内部的RC振荡器脉冲作为单片机的内部工作时钟,这样不仅电路简单,而且还节省了产品的成本。不过在一些精度要求比较高的应用场合,例如对外异步串口通讯、电子钟等,对时钟精度要求比较高,这时候就必须用外部晶振电路了。

结束语:单片机起源于51,世界上最经典的单片机非51莫属,至今我还有很多项目都是用51单片机做的,除了成本考虑之外,现在很多芯片厂家已经在51内核基础上扩展了很多非常实用的外设(例如LIN和CAN通讯模块,增强型PWM模块,电机控制和驱动模块等等),这用起来其实很方便

本人后面会继续为大家奉献更多的单片机相关的干货,留言加关注是对我最大的的支持和爱护!
