移动热敏打印机,打印小纸条利器!喵喵机Max(Paperang C1)首拆

8月末,喵喵机发布新品喵喵机Max,趁着众筹价499搞了一台,和普通版喵喵机相比,打印纸加宽为112mm,作为学生党,平时做作业,打印一些小段文字和文档时非常好用。。由于我还要使用这个机器,所以拆机不会太精细,见谅了。

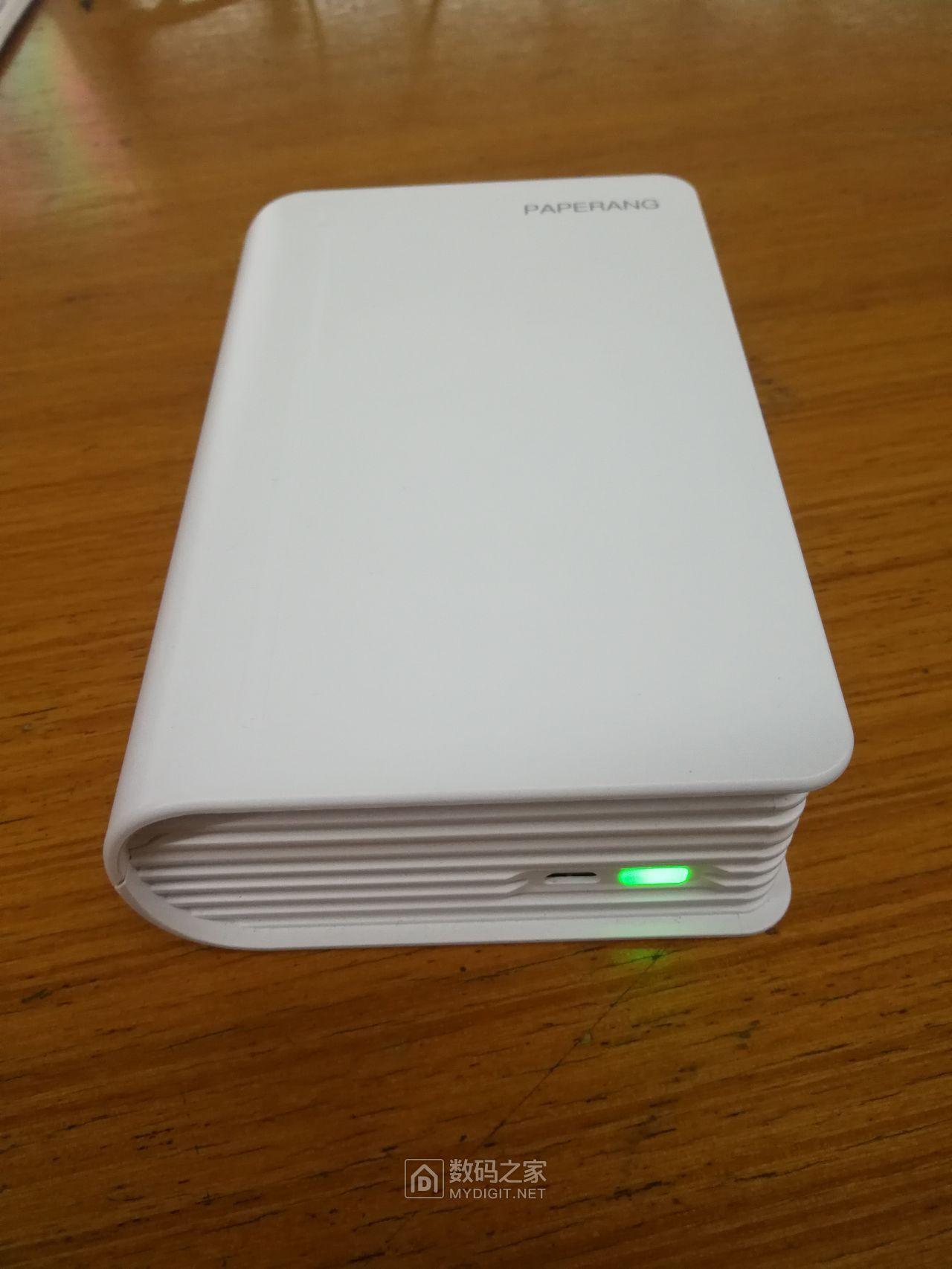

正面

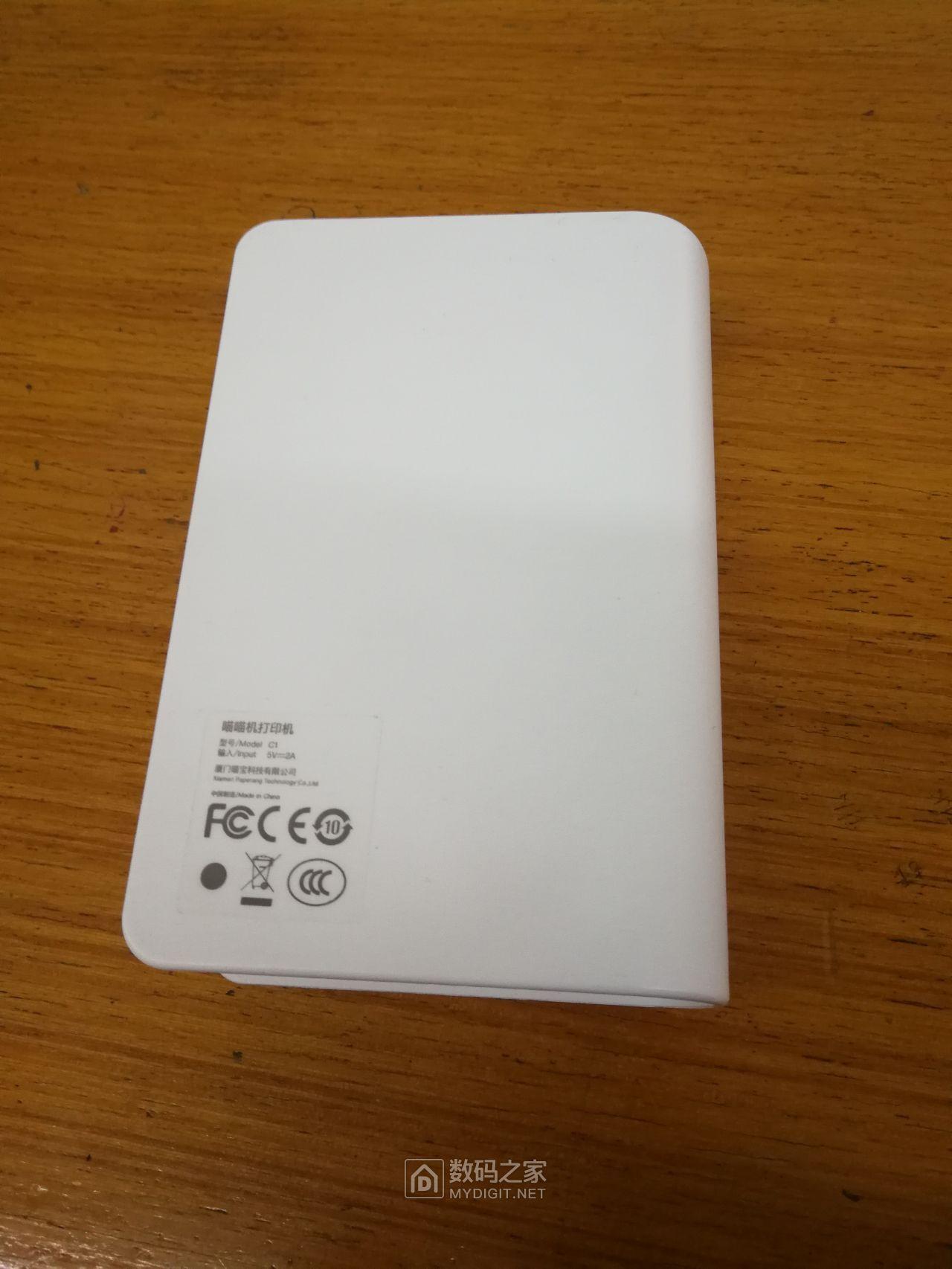

背面

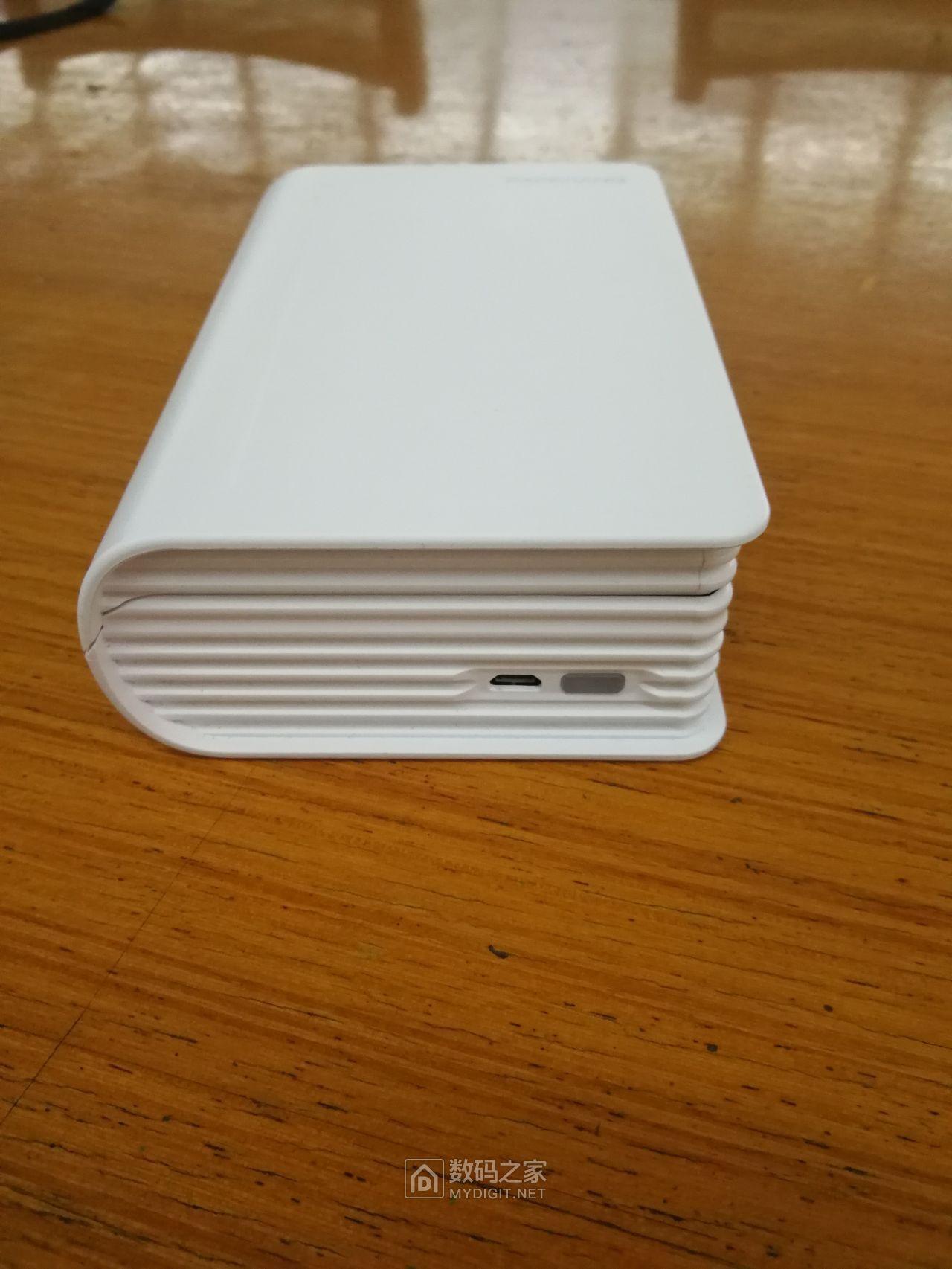

侧面,只有一个Micro-USB和电源按钮

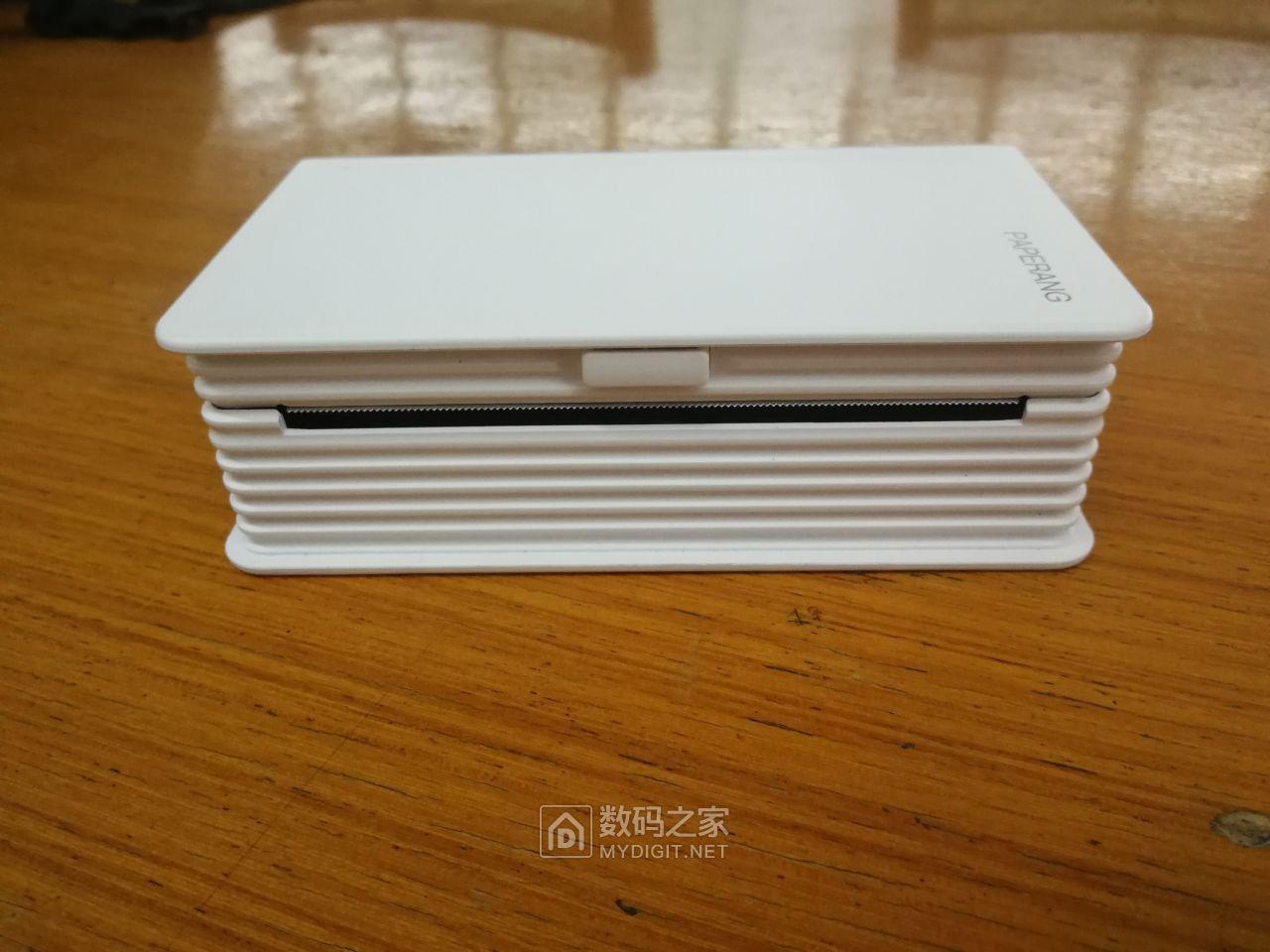

出纸口

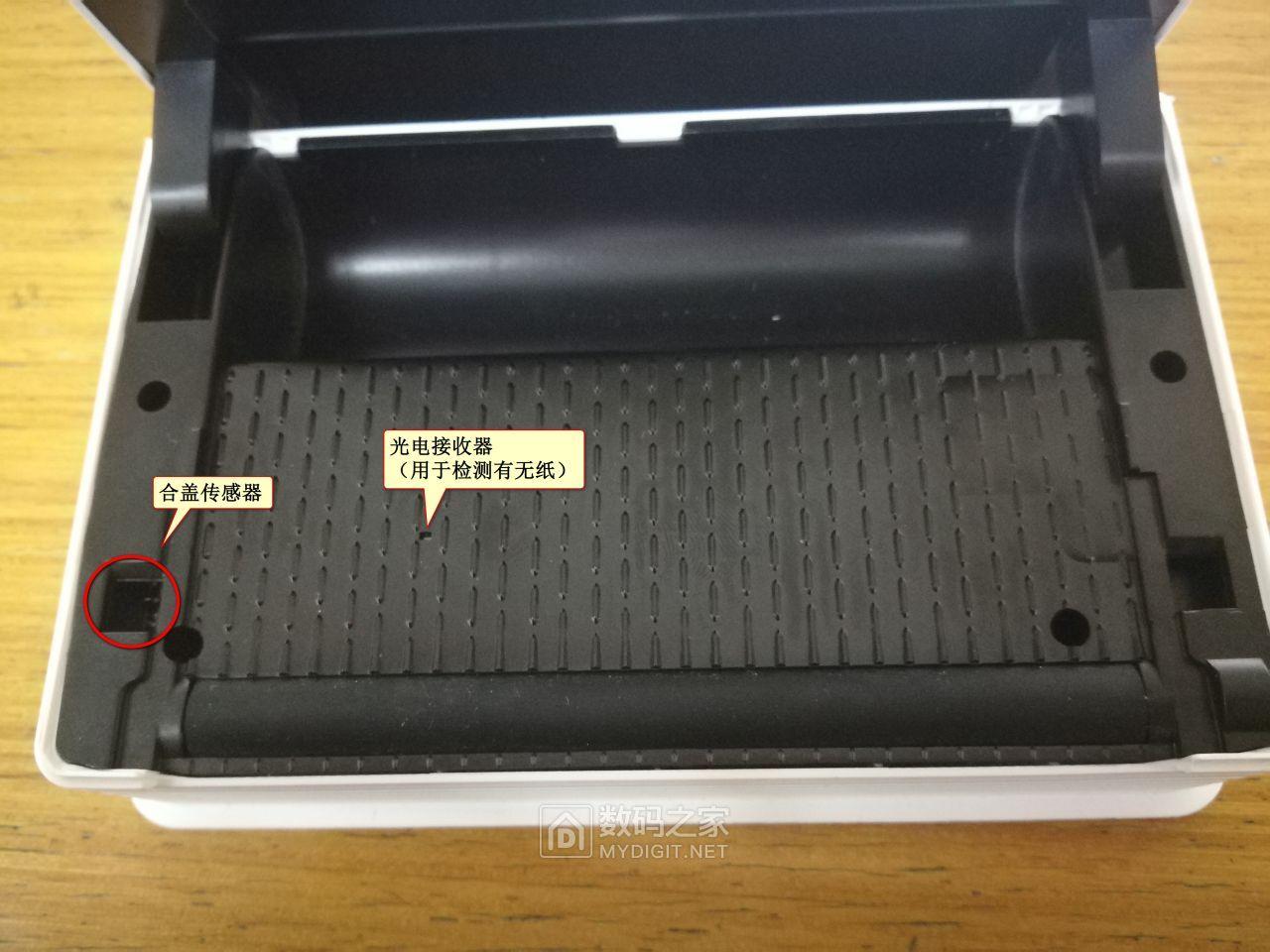

开盖后的底面(C面?),有合盖感应器,光电接收器(用于检测有纸无纸)

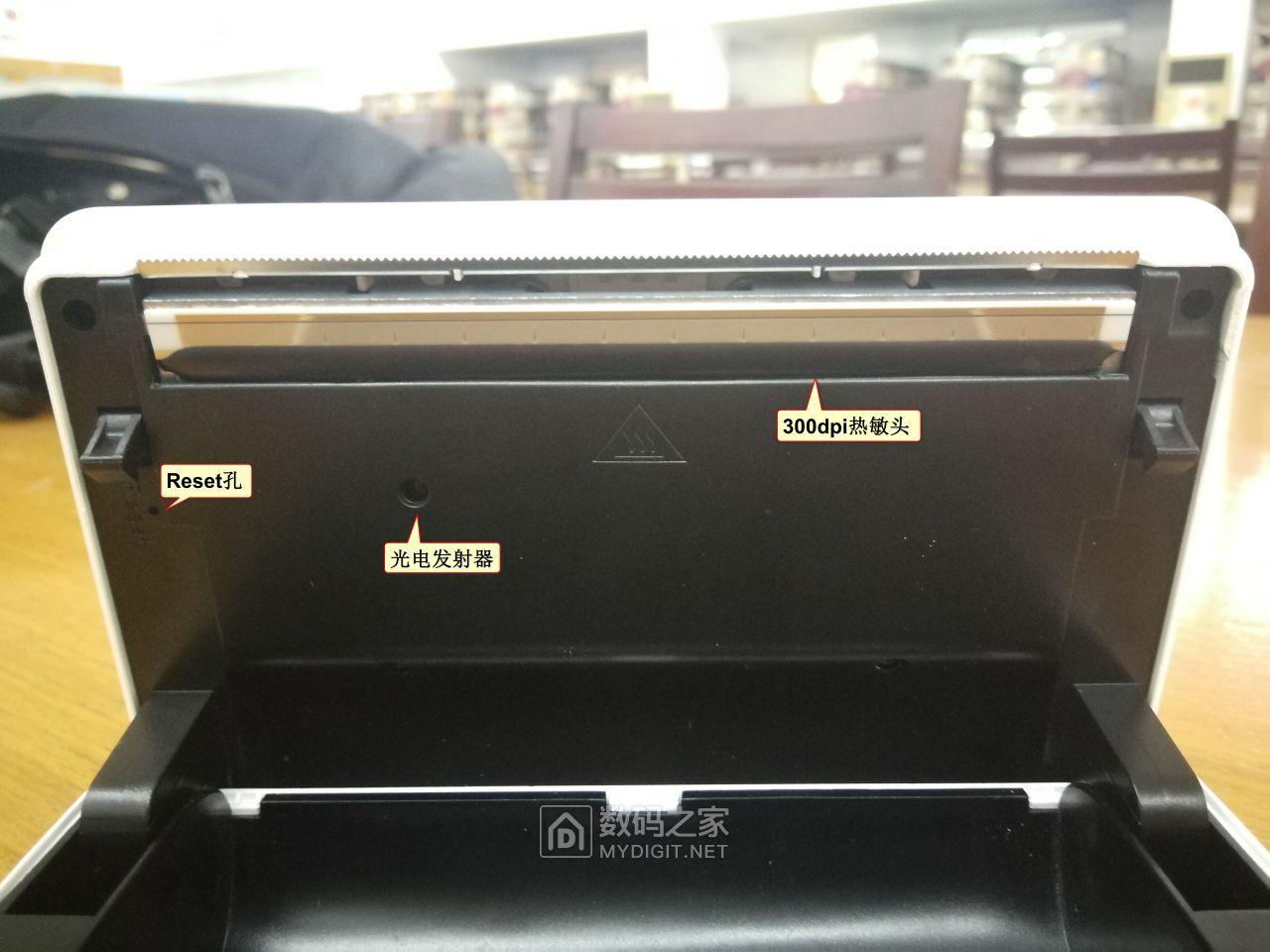

顶面(B面?),有一个300dpi的热敏头,复位孔,光电发射器

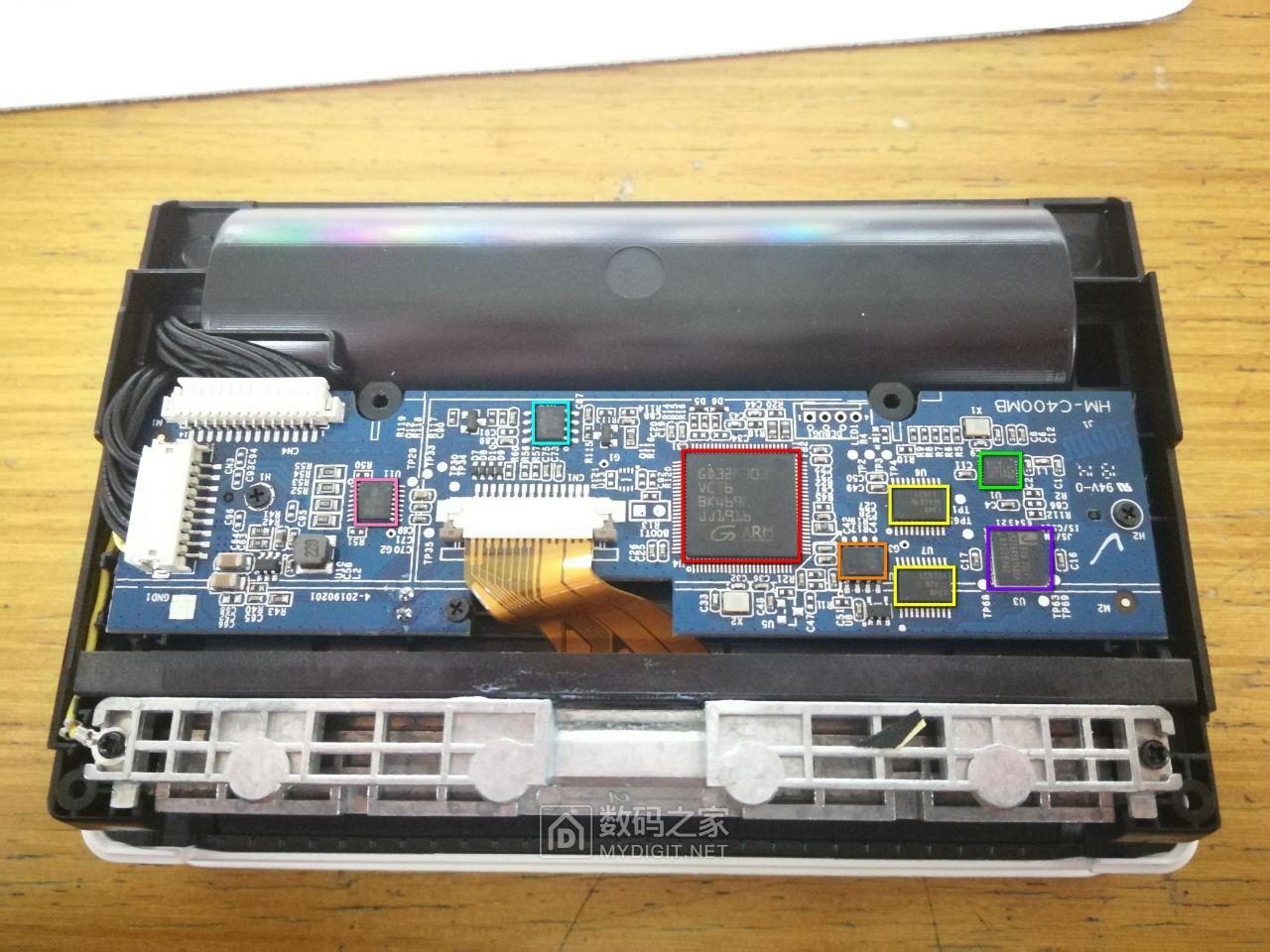

主控板,很多芯片都标出来了!

红:兆易创新 GD32F303VCT6 Cortex-M4F的单片机,很像STM32F103VCT6

橙:博雅 25D40ASTIG 4Mbit(512KByte)的SPI Flash

黄:TI SN74LVC573A 八进制三态非反转透明锁存器

绿:Realtek RTL8167ATV 网上没查到资料,在喵喵机一代中也可以看到它的身影,应该是个蓝牙PHY芯片

蓝:358A 双运放,不解释

紫:JSC JS7164SU16BSP-70LFI 16Mbit(2MByte)并行伪静态RAM(pSRAM),集成了刷新电路的DRAM,使用上和SRAM一样

粉:普诚 PT5139 电机驱动芯片,应该是驱动底座的转轴电机的

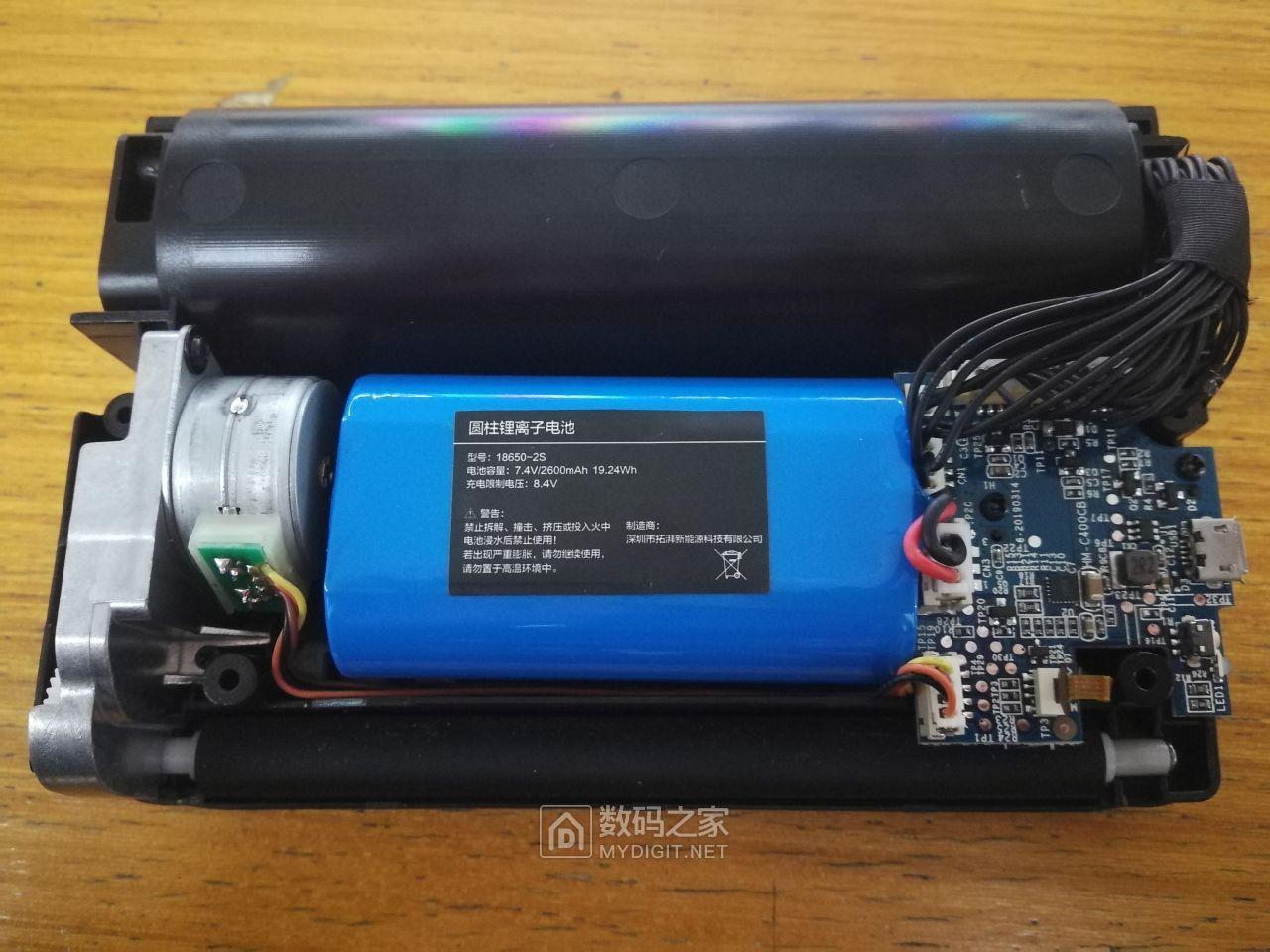

拆除底壳,也有很多东西,突然发现这货用了个2串的18650做电池

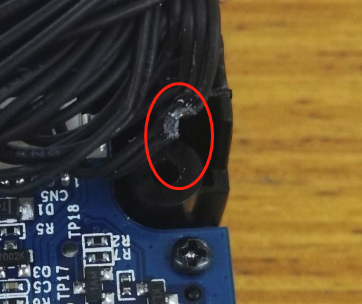

后期检查的时候发现有两根线快断了,螺丝挤的,应该是和USB数据有关的,准备把断掉的线重新接回,不然只能使用蓝牙打印了。

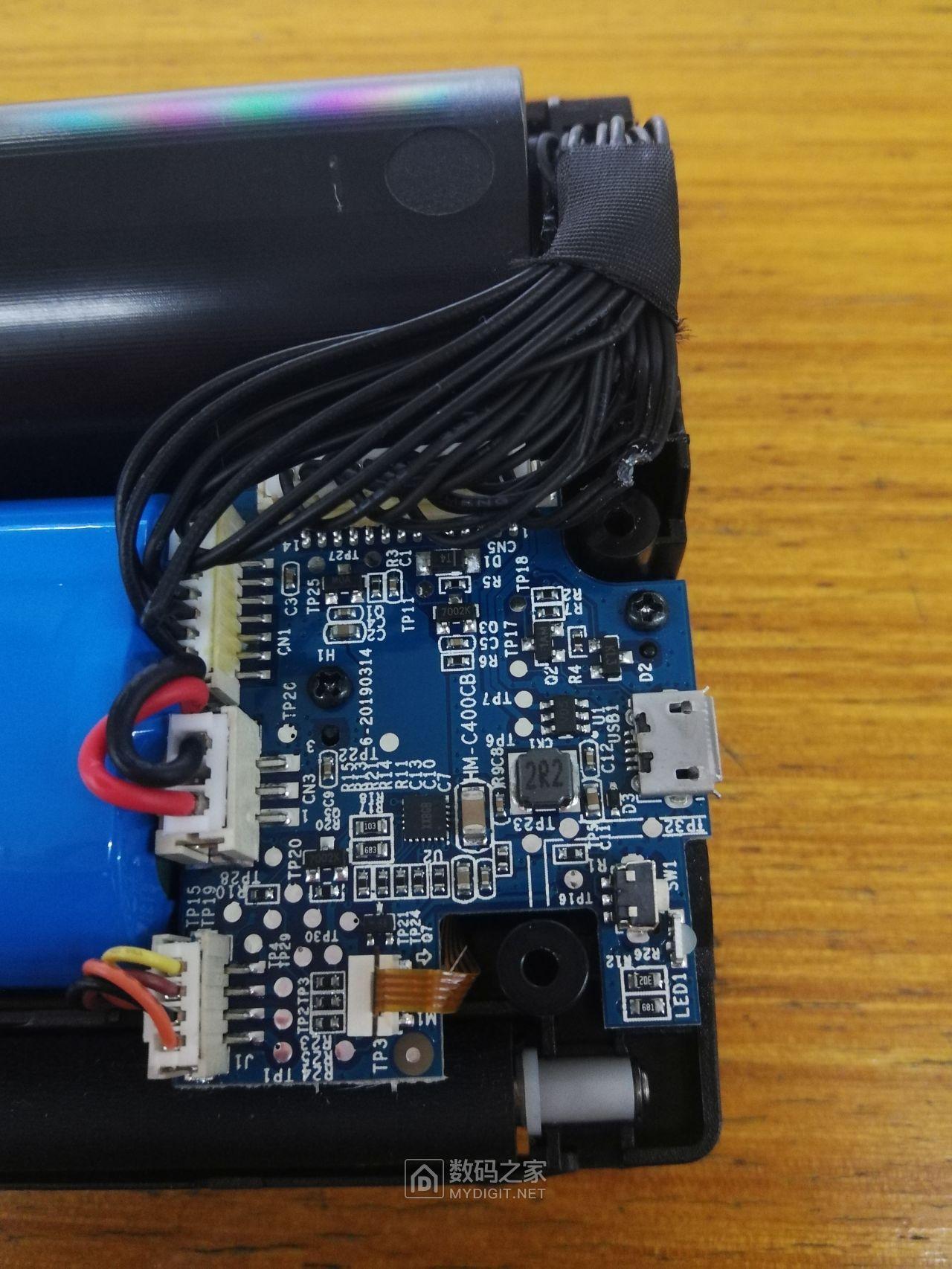

小板特写,负责充电和USB通信(这货支持连接电脑打印)

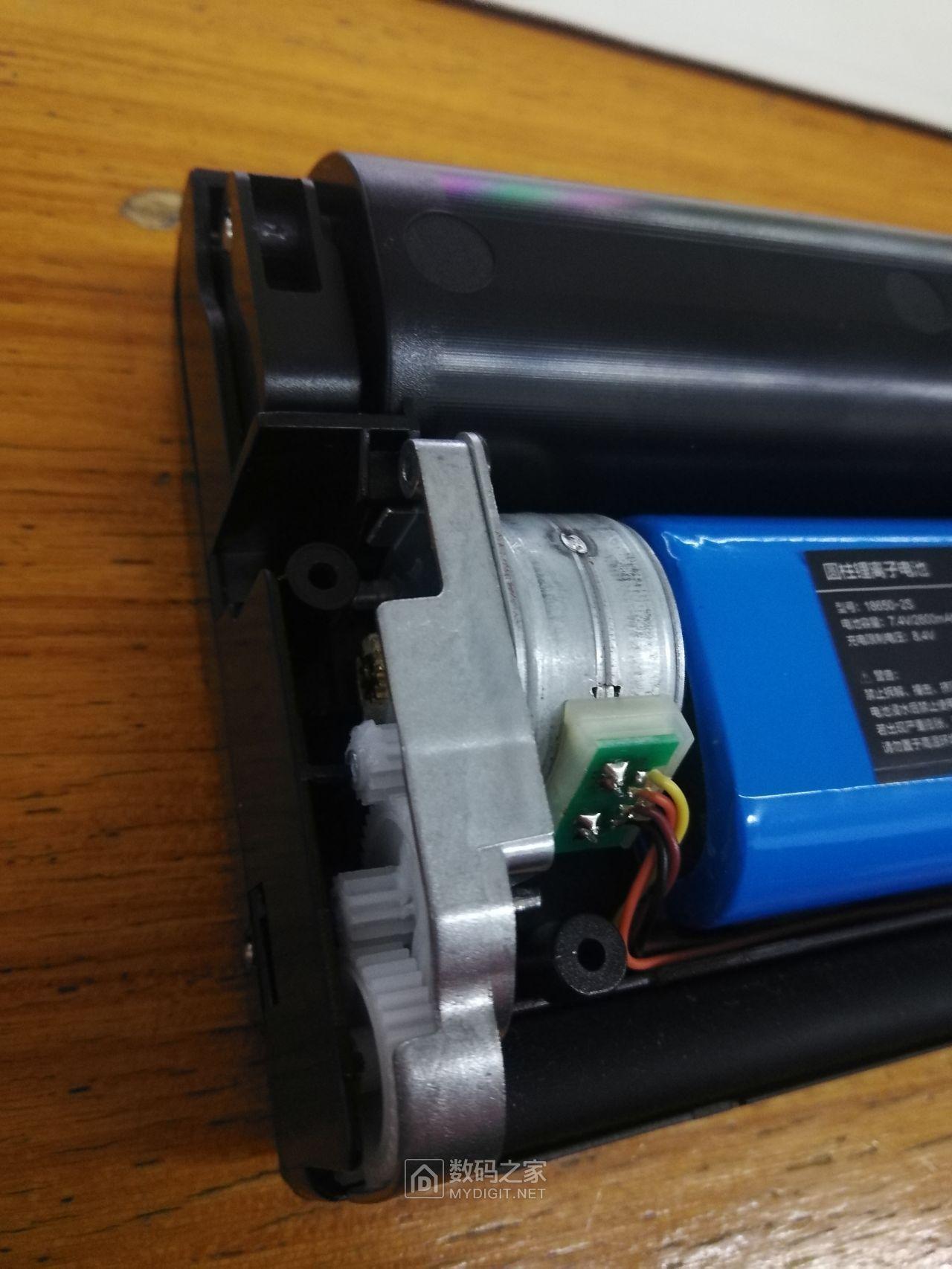

电机和减速箱特写,能看到里面的齿轮

装回,开机

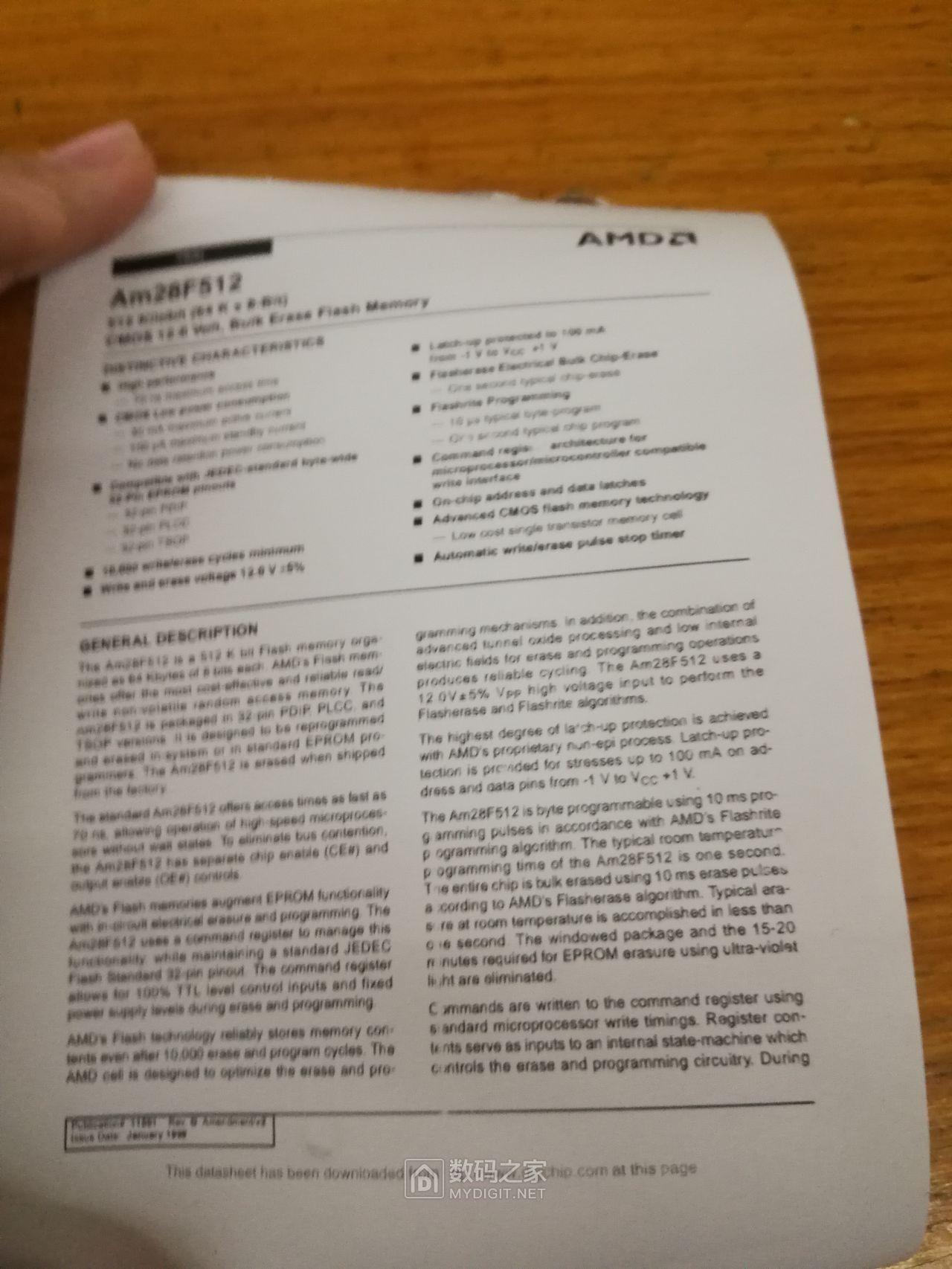

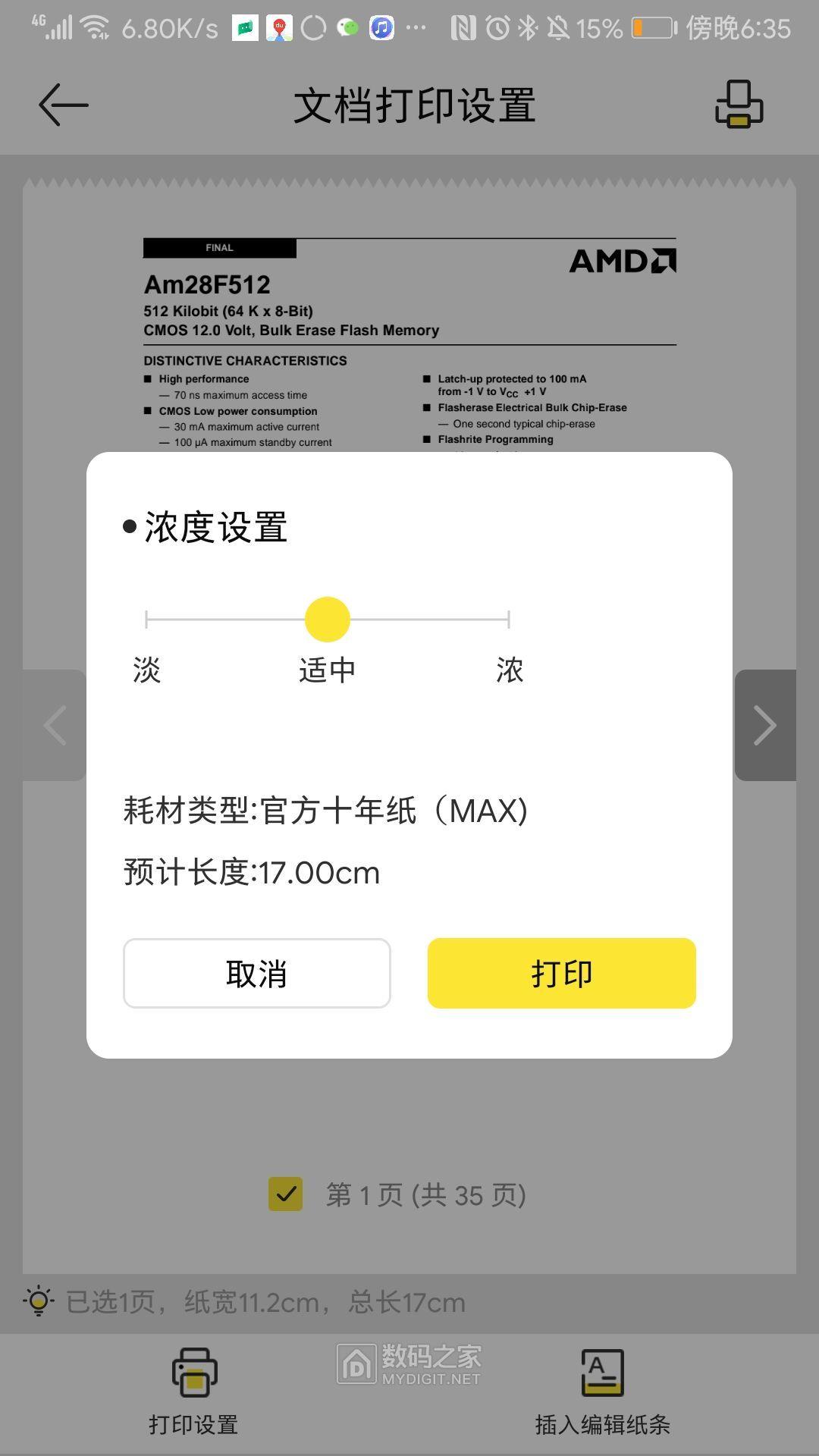

打印一页PDF看看效果

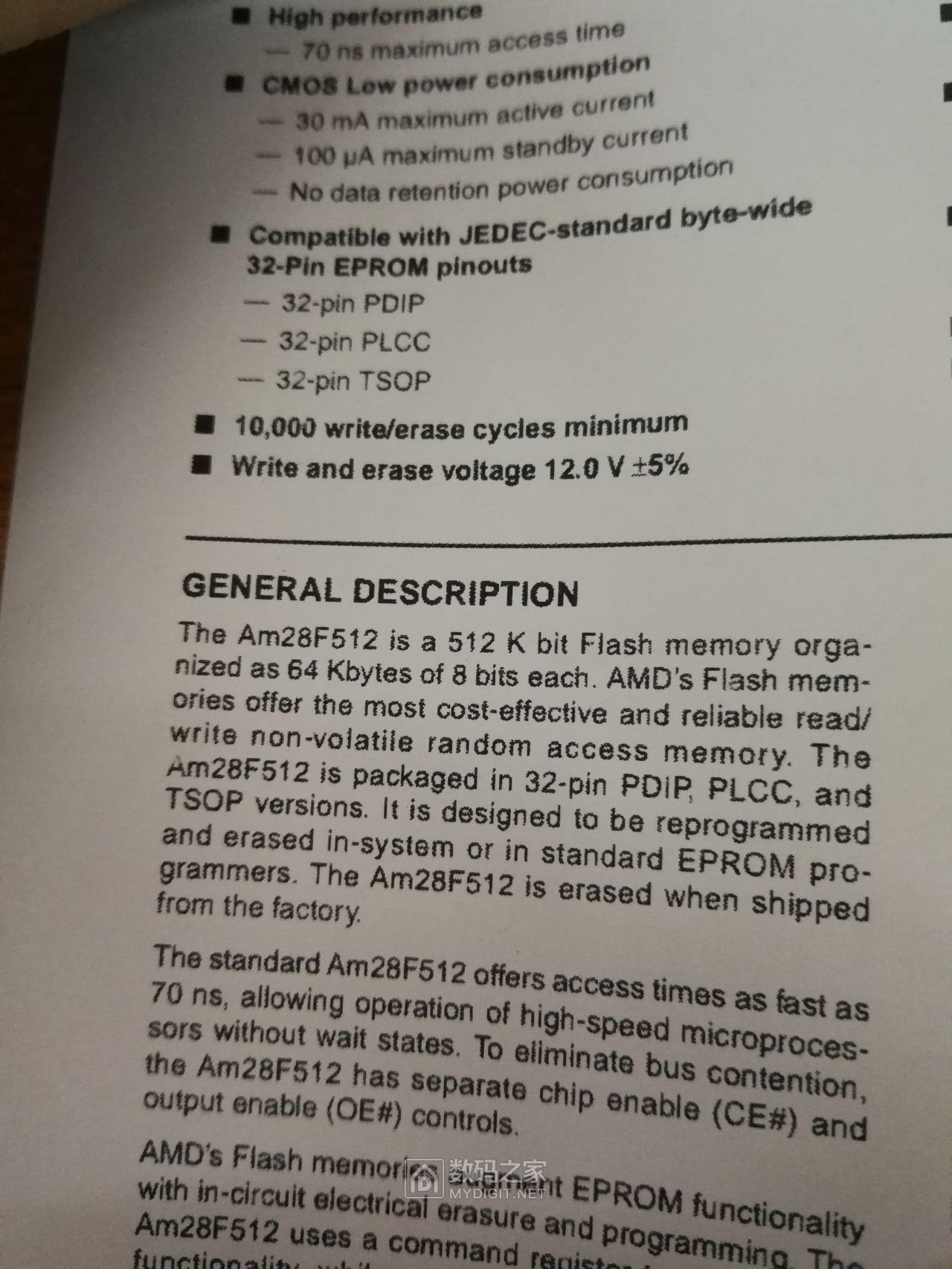

总结: 打印效果和特写,300dpi的打印头效果还是不错的,平时打印一些小纸条和复习资料也足够了

谢谢观看!

文章内容为作者原创,不代表本论坛观点

关注数码之家网浏览更多精彩资讯、拆机图文DIY

技术交流请联系原作者

作者:

msoushi

本文来源:数码之家
