单片机应用技术课程报告~数码管的静态显示

实验名称

数码管的静态显示

实验时间

2020年7月26 日

学生姓名

实验地点

钉钉群线上

同组人员

专业班级

1、会使用单片机连接外部设备并构建单片机数码管电路。

2、能使用工具软件绘制单片机硬件原理图、能编写简单的C51程序。

3、通过编程，学会在单片机上实现一种数字静态显示控制方法。

2、任务设计要求

1、LED数码管将按照程序设置的方式工作，每隔一段变化一次，依次循环显示0~9十

个数字。

2、程序开始先将“0~9”十个数字的字型码存入一维数组中，然后，每隔1段时间将

数组中的对应字符的字型码通过P2端口送到显示器的段控端，实现相应字符的显示。程序

设计利用for语句循环10次，调用延时函数，依次将“0~9”十个数字的字型码送到显示器

的段控端。

3、总体设计方案

1、程序开始先将“0~9”十个数字的字型码存入一维数组中，然后，每隔1段时间将数

组中的对应字符的字型码通过P0,P2端口送到显示器的段控端，实现相应字符的显示。

2、P0口接共阴极数码管，P2口接共阳极数码管，程序设计利用for语句循环10次，调

用延时函数，依次将“0~9”十个数字的字型码送到显示器的段控端。

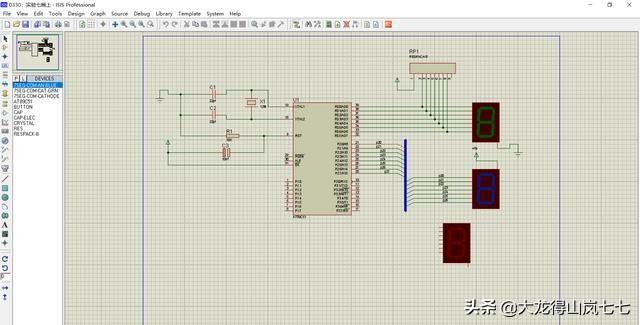

4、硬件电路设计

5、软件程序设计

#include <reg51.h>

#define uchar unsigned char

#define uint unsigned int

uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

uchar i;

void delay()

{ uint k,j;

for(j=600;j>0;j--)

for(k=248;k>0;k--);

}

void main(void)

{ while(1)

{

for(i=0;i<10;i++)

{

P0=table[i];

P2=~table[i];

delay();

}

}

2）性能指标测试及结果分析

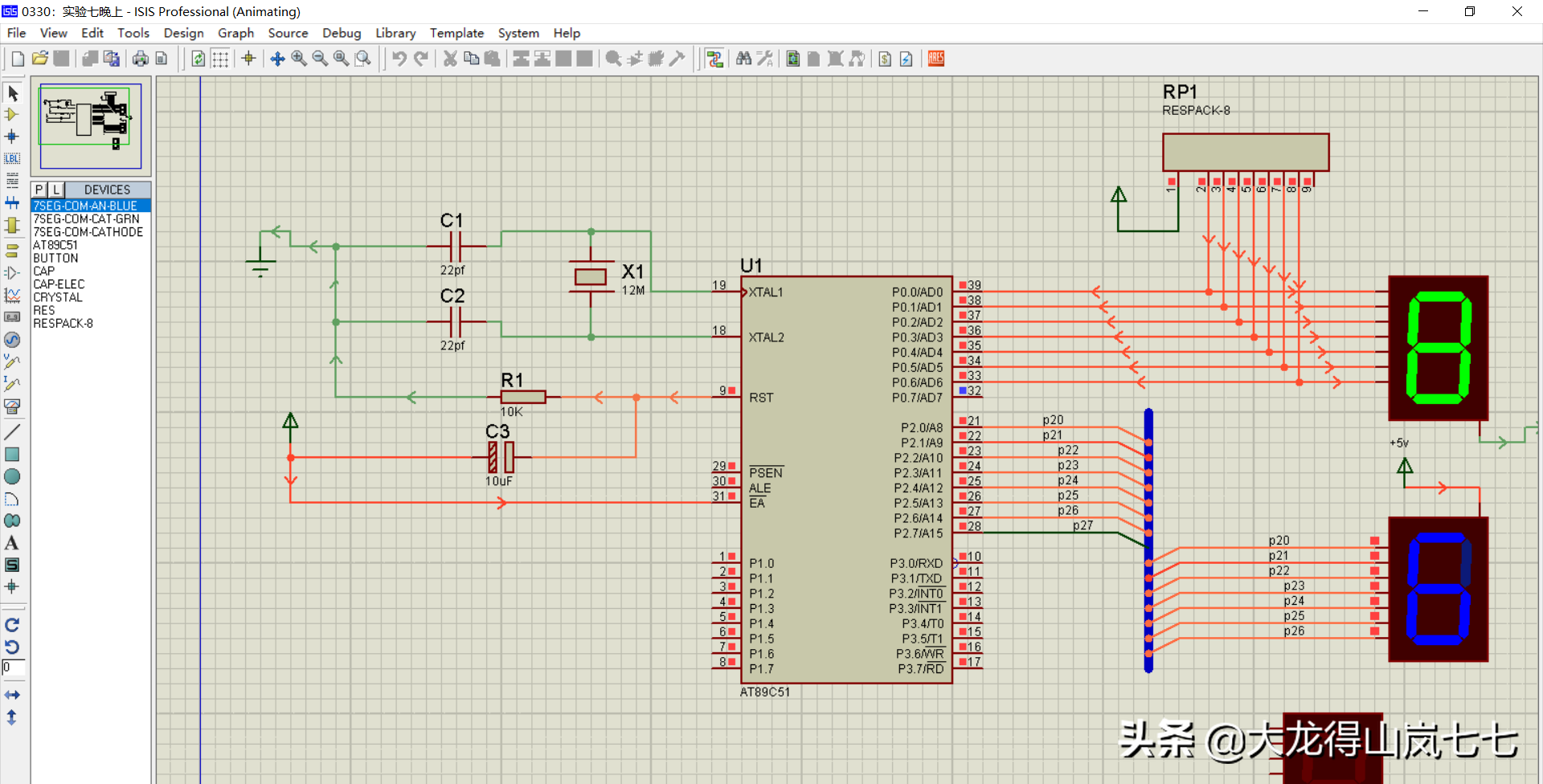

程序运行

7、项目总结

这次的实验做得比较顺利，除了在编写程序的时候出现了错误，不过在老师和同学的帮助下程序正常生成了HEX文件，并且能够正常仿真，在连接硬件线路图的时候没有出现错误，这是一个进步。在今后的实验过程中我会更加的注意，减少错误的产生。

教你玩单片机之静态数码管（附程序）

静态数码管的相关知识：

LED数码管是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。LED数码管常用的段数一般为7段，有的另加一个小数点 。LED数码管根据LED的接法不同，分为共阴和共阳两类 。

原理图解析：

HC6800-ES V1.0实验板上面用的数码管是共阴极的数码管，数码管的公共端接到138译码器，段码段通过74H573锁存器接到单片机的P0口。

锁存器(Latch)：

是一种对脉冲电平敏感的存储单元，它们可以在特定输入脉冲电平作用下改变和保持状态，所谓锁存，就是把信号暂存以维持某种电平状态。

74H573锁存器的功能说明：

1. OE为时能端，当他为低电平的时候， 锁存器开始工作

2. VCC和GND为电源和地端

3 .LE为锁存端，当LE为高电平的时候，Q0~Q7都跟D0~D7状态一样，当LE为低电平的时候，Q0~Q7都锁存数据，无论D0~D7怎么变化，Q0~Q7都保持锁存之前的那个状态。

74H573锁存器 逻辑引脚：

74H573锁存器真值表：

51单片机数码管显示数字程序：

使用的IO: 数码管使用P0

#include<reg51.h>

#define GPIO_DIG P0

sbit LSA=P2^2;

sbit LSB=P2^3;

sbit LSC=P2^4;

//RAM,ROM

unsigned char code DIG_CODE[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//显示0~9的值

//0~9段码

//0:0011_1111

void main(void)

{

LSA=0;

LSB=0;

LSC=0;//我们可以理解为打开某一个数码管打开

while(1)

{

GPIO_DIG=DIG_CODE[6];

}

}
