单片机里面的CPU使用率到底该怎么计算？

上周提到为什么我们需要关注CPU利用率的问题，总结一句话就是，利用率越低，你的系统效率越高、响应越快，实时性越高。但是并没有具体说该如何计算CPU利用率。

今天，借助国产操作系统RT-Thread，我们开始实操一番。

在实操之前，需要简单了解几个概念。

钩子函数，即以hook命名的那些函数。那么什么是钩子函数呢？说白了，就是一个函数指针 ，只是这个函数比较特殊一点。

特殊在哪？操作系统某些指定位置才会设置钩子函数，比如程序运行到空闲任务了，为了不修改系统源码（没事别修改源码，很危险的事情，除非你是真大佬），系统会提供一个设置钩子函数的函数接口给你，当你需要在空闲任务中执行某些功能时，用这个函数设置你的需要功能函数就可以了，等系统运行到空闲任务，他就会帮你调用这个函数了。

这个功能看着是不是有点眼熟，对的，和所谓的回调函数是一个道理（我也不明白为啥叫钩子函数，可能是因为和系统有关，和通用的回调函数又有点区别，所以就称之为钩子函数吧，不过你不要管名称，只要知道意思就行了）。

除了在空闲任务可以设置钩子函数，还有可能在任务切换、系统启动、任务创建等等关键的地方设置，当然了，这里的每一个钩子函数都是一个单独的函数指针。

前面也说了，设置钩子函数的目的只有一个，那就是可以让你在不修改系统源码的情况下达到私人目的，让系统的扩展性更强，比如今天说的内容（还有下次介绍的线程CPU使用率问题），如果系统没有空闲钩子函数的存在，你只能去修改系统源码才能达到目的啦。

还有文章所说的线程（task）、任务（thread），其实在RTOS中都是一样的。在 uCOS、FreeRTOS 中，叫任务，RT-Thread 叫线程，只是叫的名称不一样，内容都是差不多的。

然后再大概说说怎么计算的问题。也就是在空闲钩子函数里面，我们需要干什么事情才能到达CPU计算的目的。

首先，第一步肯定是设置钩子函数，其次就是钩子函数该怎么写的问题。

这个网上一搜就出现了（鱼鹰也是网上搜的代码），然后就要分析为什么这么写。

前面说过，CPU利用率其实是首先计算一段时间内空闲任务执行时间，然后反推其他任务的执行时间。

这里有两个问题，一段时间是多少？空闲任务的执行时间怎么计算？

先说第二个问题。用定时器时间掐？好像不好，因为你不知道什么时候程序就离开了空闲任务跑去执行其他任务了，而即使你可以知道它什么时候离开空闲任务的，那也会增加计算难度，不是好的方式。

那怎么办？还记得刚学单片机时你是怎么进行软件延时的吗？对，就是用这个方法，软件延时！

只要程序执行到空闲任务了，就用一个变量不停自加。这样就可以根据变量值来大概计算空闲任务的执行时间。

但是这里又存在一个问题：如果这个变量一直自加，肯定会溢出，该怎么解决。

加大变量的大小，比如原先使用一个字节、两个字节的，那么如果溢出，就用四个字节、八个字节。

但32位系统最大能支持的也就8个字节了，如果还是溢出了咋办？再套一个循环，一个循环的数加完了，再加另一数就行了。

但是还有一个问题，如果说自加的时间不做限制，那么再多的变量也不行，而且还会影响CPU计算的实时性，也就不能实时反映CPU利用率了；而如果时间太短，如果刚好有任务的执行时间在这个范围，那么很可能你计算CPU利用率就直接是100%了。

比如说你一个任务需要执行10毫秒，然后你计算CPU的周期也是10毫秒，那么可能刚好开始计算时跳到了那个任务执行，那么你的变量就没有自加了，也就会显示100%利用率了。

这里其实说的是前面的第一个问题，一段时间是多少？

对于这个时间，因为鱼鹰看的书籍比较少，所以也没有理论支撑（如果有道友知道的，不如留言）。

但是肯定既要考虑变量溢出（这个可以通过加循环方式解决），又要考虑实时性，还要考虑其他任务的最大执行时间 ，否则本来系统没有问题的，但是因为你追求实时性，导致CPU利用率80%、90%的，那就很尴尬了。

以上讨论如果没有经验可能比较难理解，所以建议大家在看完后面内容，实操过后，再回头重新看一遍，这样才有更深的理解。

现在再看CPU计算公式：

cpu_usage = (total_count – count）/ total_count × 100 %

cpu_usage: CPU利用率；

total_count：单位时间内全速运行下的变量值；

count：单位时间内空闲任务自加的变量值。

total_count这个值表现了单片机全速运行下，所能达到的最大值。所谓全速运行，即不响应中断，也不去执行其他任务 ，就单纯让它在一个地方持续运行一段时间，这个值可以体现CPU的算力有多大。

比如，51单片机，可能这个值自加10毫秒之后只有100，STM32F1单片机自加能到1000，而STM32F4单片机能到2000，这样就能体现他们之间的算力差别了。

这个值可以是动态的，也可以是静态的。静态有静态的好处，动态有动态的好处。

所谓的静态是指，在系统没有运行任务时，关闭所有的中断，自加这个值。这样，这个值比较准确，但是如果一开始这个值计算错了，那么后面的计算肯定也是有问题的，而且如果系统启动后长时间既不启动任务，也不响应中断，肯定对系统有一定的影响。但是好处是，系统消耗更少，因为他只计算一次。

而动态计算，则是在空闲任务中，当这个值为零时，计算一次，之后只会在空闲任务自加的变量值超过这个数时，才会更新这个值，这样一来，最终还是能准确反映CPU利用率的。好处是，不需要在开机时关闭所有中断，当然坏处是，前期可能不是很准，因为可能由于中断原因导致计算的值较小（中断处理时消耗了算力）。

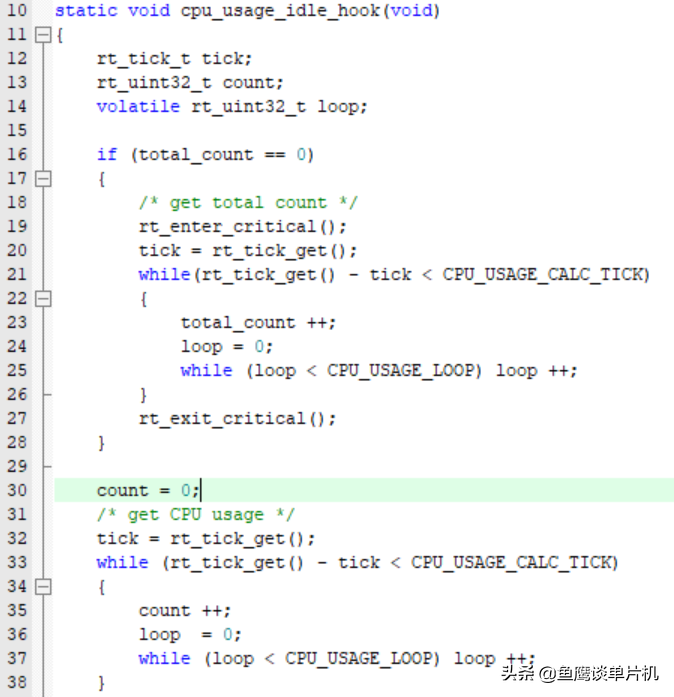

废话太多了一些，直接开始干吧。新建一个文件，拷贝如下代码：

以上的代码网上找的，首先分析这两个宏，第二个宏就是前面所说的防止变量溢出用的，而第一个值就是CPU计算周期，这个值比较关键，后面再说。

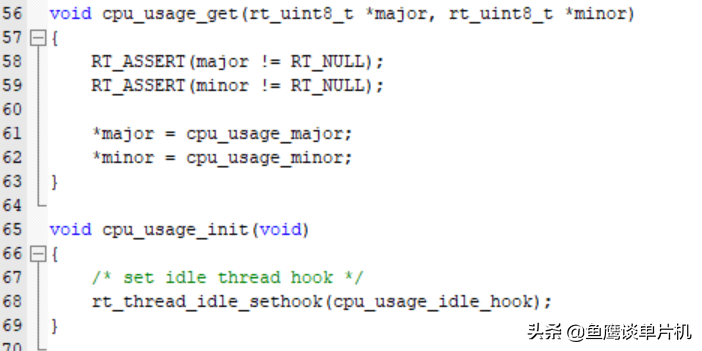

首先在系统启动前设置钩子函数：

然后，就没有然后了。

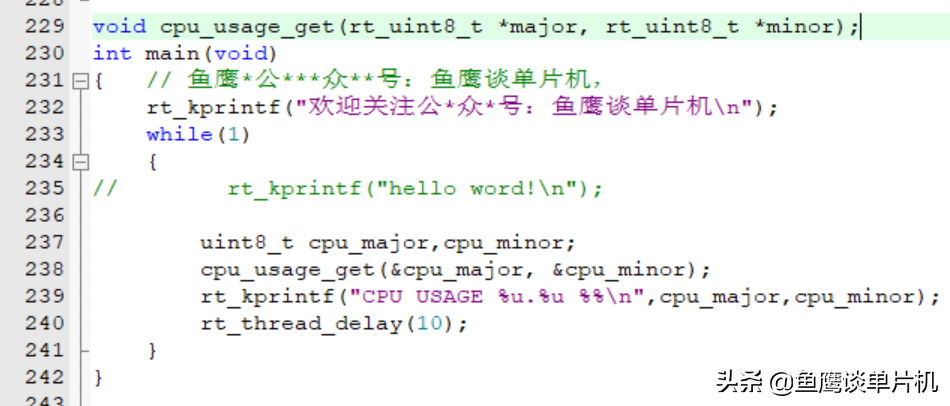

对的，设置完之后就可以了，但为了让我们能观察到，可以打印出来。

我们可以观察效果如何，开始设置计算周期和任务延时函数一样，10毫秒。

测试结果：

可以看到，因为是动态计算的，所以开始为0，因为系统首先运行其他任务，只有其它任务不运行时，才会开始运行空闲任务，所以CPU利用率为0。

但是即使后面有值了，你也会发现CPU利用率变化很大，0.82%~1.5%。而且你会发现除了开始的0.0%，后面又再次出现了，这又是怎么回事？

通过设置断点分析，发现，这是因为计算值超出了开始的值，重新设置了：

这就是动态计算的一些问题了，它在一开始的一段时间里，因为无法完全表现算力，只能通过后面不停的修正该值才能达到稳定。

现在修改计算周期 20 毫秒：

发现它的表现更差劲，4.3%~11.61%，而且会周期性出现低利用率的情况。

再改，100毫秒：

可以看到这个比较稳定了，13.71%~14.35%。

那么这个测试代码实际情况的CPU利用率是多少呢？

我们可以通过前面的笔记《》大概计算线程执行时间：

1.59毫秒，10毫秒执行周期，如果只有这个任务执行，大概1.59/10=15.9%（准确计算应该是 1.59/(10 + 1.59) =13.7%）。

和前面的100毫秒类似。

我们先不管前面的结果，先理解一下里面的计算方法。

首先，如果total_count开始为0，那么开始第一次计算。这次计算会关闭调度器。

计算过后，就不再进入。

之后就是动态计算过程：

和第一次计算一样，都是在一定时间内自加计数器，不同的是，这次不会关闭调度器，也就是说，如果有高优先级任务就绪，那么是可以执行其他任务的。

并且计时时间使用的是系统函数rt_tick_get()，单位为系统调度时间。测试环境中，系统调度时间为 1 毫秒。

有意思的是，在进行最终的计算时，采用了分步计算，首先计算整数，再计算小数。

为什么要这样做？效率！

这样的计算方法，可以将浮点运算转化成整型运算，这在没有浮点运算单元的单片机中，能大大减少计算时间。

另外，为了防止溢出，还使用了一个循环结构。

理解了以上内容，现在开始进行鱼鹰式深度思考：

1、上面的分步计算是否存在问题？

2、关调度器只关闭了任务调度，但还是会响应中断，这能够体现单片机最大算力吗？

3、使用rt_tick_get() 函数进行计时，精度是多少，会影响最终的计时吗？

4、有必要使用循环体吗？如果单位时间内不溢出，是否不用循环体会更好？

5、前面的CPU使用率为什么会跳动，按理说任务的执行时间应该是确定的，也只有一个任务在运行，不应该跳动才对？

6、 10毫秒的计算和100毫秒的计算差别在哪？

7、终极问题，如何精确计算CPU使用率？

上面的问题，如果只是粗略计算，其实都可以不用考虑，本着对技术的热爱，还是聊一聊好了。

1) 分步计算，不知道你想到了什么BUG？这个问题其实在以往的笔记都提过，这次再说一次。

当你在获取CPU使用率时，如果刚好在更新这两个值，那么可能整数部分是上一次计算的值，而小数部分却是这次计算的值，那么肯定有问题。

这就涉及到数据完整性获取的问题。怎么解决。关调度器、关中断都可以。

但是因为是粗略计算，那么小数部分即使是错误的，也没事。

2) 因为只关调度器，所以对于中断还是会响应，比如说你设定计算周期为100毫秒，那么1毫秒一次的systick中断肯定会执行，那么在100毫秒中，有100次进入中断执行，而这些算力在上述算法中是无法体现的。

3) rt_tick_get() 函数精度问题，因为这个是系统的软件计时器，所以在测试环境中为1毫秒递增一次，也就是说它的精度在1毫秒。因此，在100毫秒的计算周期里面，有1% 的误差存在，在10毫秒的计算周期里面，误差10%！

4) 有没有必要用循环体？在1秒计算一次的情况下，即使不用循环体，也不会导致溢出问题。而且使用了循环体，还会导致精度降低，毕竟样本少了。比如使用循环体最大值为100，不使用时为10000，哪个精度高？

5) CPU使用率跳动问题。因为是测试，所以只有一个任务在运行，而且任务很简单。

这个任务的执行时间应该是固定的才对，但即使是使用了后面的高精度计算方式，CPU使用率还是会跳动，这是为什么？

第一，rt_kprintf函数执行时间是不固定的，不固定在哪，比如要显示的变量开始是1，后面是1000，因此它输出的字符串不一样，并且打印时间也不一样，因为是查询方式打印，所以差别很大！这就是我为什么推荐DMA打印的原因，未使用前是10%，使用后可能就是1%，甚至更低。

第二点，也是非常容易忽视的一点，插入的中断执行时间。

系统每隔1毫秒需要进入systick执行一次（或者其他中断执行时间），如果说任务的执行时间超过1毫秒，那么中间必然会先执行中断，再执行任务，这样一来，因为中断的插入，导致时间不再那么准确了。而当你把打印的时间控制在 1 毫秒以内，那么CPU使用率会变的非常稳定。

第三：延时rt_thread_delay()函数本身的误差，受到系统精度的影响，这个延时时间其实也不是固定的，会有一定的浮动。

6) 10毫秒和100毫秒计算的差别？

如果说你的任务执行时间 小于1毫秒，那么在10毫秒和100毫秒的计算差别不是很大，但是如果说计算周期变成了5毫秒，即使任务执行时间小于1毫秒的情况下，计算值也是会在最大和最小之间来回跳动的。而执行时间一旦超过1毫秒，那么10毫秒和100毫秒的计算就有较大的差别。

并且测试的时候，因为系统延时时间是10毫秒，而计算的时候也是10毫秒的周期，所以出现了比较诡异的事情，因为按理说延时10毫秒，任务执行时间2.56毫秒，任务运行周期为12 毫秒（还记得前面所说的延时误差吗），CPU 使用率按理应该是 21.3 左右，实际上却是 6.5% 左右，相差太大了，这就非常奇怪了。而且如果更改执行时间为1.5毫秒时（通过修改代码修改执行时间），发现计算值又正常了；而即使不修改执行时间，修改计算时间为100毫秒，又正常了，这是怎么回事？

通过深入分析发现，刚好在主任务延时10毫秒的时候，切换到了空闲任务进行空闲时间计算，执行了9.4毫秒的时候，又切回到了主任务，所以计算时，得到了6.5%的计算值。

粗略表示如下所示：

通过这个分析，你应该知道，计算CPU的时候，尽量不要使用和任务延时时间一样的计算周期，否则会出现莫名其妙的事情；还有一点就是，任务的执行周期 = 任务执行时间 + 系统延时，而前面所介绍的计算方法只是粗略的表示，严格来说是有问题的。

7) 终极问题，如何提高计算精度？

通过以上分析，我们其实已经知道了计算时的一些问题点。首先，计算周期问题，这个可以根据系统来确定，但是千万要注意前面的提到的问题。如果说500毫秒计算周期可以满足要求的话，就没必要使用50毫秒，不然你会发现计算值跳动很大。

其次，时间精度问题，这个问题老生常谈了，鱼鹰建议是DWT，如果没有，找一个定时器代替也是可以的。

最后是单位时间算力问题，为了保证精确，可以关闭中断进行第一次计算，或者用短一点的时间，比如1毫秒得到一个算力，如果计算周期为100毫秒，那这个算力乘以100就行了。当然如果系统时钟不经常变的话，也可以通过静态方式先得到单位时间的算力，之后就以它为标准就可以了。这样就不会有长时间关中断的情况出现了。

但是计算算力的时候，千万千万要注意一点的是，C语言转化为汇编代码时，可能一样的代码，在不同的地方执行时间是不一样的 （比如前面代码的第一次计算和后面的计算，看似一样，但实际上有较大差别，原因就在于执行效率不一样），这个涉及到寄存器比内存效率更高的问题，所以计算算力时，可以把它封装成一个函数，这样，只要优化等级不变，那么函数的执行时间就可以认为是确定的。

有帮助的话，记得关注哦！

Nucleo-F413ZH 测评(中) 浮点计算，频率计

浮点计算单元(FPU)的测试。先还是用前面那个程序，修改了一下，避免了中间的double/single类型转换：

uint32_t test(int32_t *data, uint32_t size)

{

uint32_t i;

完整代码请点击阅读原文

}

复制代码

在默认编译指令下，上面的代码不产生浮点指令，而是调用gcc的软浮点程序来计算的：

10000440 <test>:

10000440: e92d 41f0 stmdb sp!, {r4, r5, r6, r7, r8, lr}

10000444: 2900 cmp r1, #0

完整代码请点击阅读原文

100004b0: e8bd 81f0 ldmia.w sp!, {r4, r5, r6, r7, r8, pc}

100004b4: 4c0260f4

100004b8: 49742400

复制代码

上面反汇编中没有一条是FPU的指令。形如 __aeabi_fmul() 这样的函数是gcc库函数，实现浮点运算。sinf() 和 cosf() 两个函数是C标准库 libm.a 中的。

如何让GCC生成FPU的指令呢？搜了下，在 http://gcc.gnu.org/onlinedocs/gcc/ARM-Options.html 列出了ARM平台的特定选项，其中 -mfpu=xxx 指定使用FPU，不过还没完，还需要 -mfloat-abi=... 指定浮点参数如何传递。结合 https://en.wikipedia.org/wiki/ARM_architecture 的信息，Cortex-M4F对应的FPU应该是 fpv4-sp-d16，所以在GCC编译选项中增加 -mfpu=fpv4-sp-d16 以及 -mfloat-abi=softfp, 然后可以看到编译代码变化：

10000440 <test>:

10000440: b538 push {r3, r4, r5, lr}

完整代码请点击阅读原文

100004b4: 4c0260f4

100004b8: 49742400

复制代码

除了 sinf() 和 cosf() 两个函数没有直接对应的浮点指令的外，其它运算都直接翻译成FPU的指令了。这两个函数在 libm.a 当中，软件算法也是要使用很多的浮点计算的，那么它用指令还是用模拟实现呢？查看下arm-gcc的目录树，发现 libm.a 这个文件有很多个，在不同的子目录下：

Cortex-M4F 对应的 ARM 版本是 ARM-v7e-m, 故有三个 libm.a 对应，分别是默认的、softfp目录下的和fpu目录下的。softfp 和 hard (fpu)是不同的ABI模式，就是参数传递约定不同，不能通用，所以分开成两个库了。默认的那个数学库，应该是不使用浮点处理器的。好，GCC是如何选择使用哪个库来连接呢？我发现是根据 -mfpu 和 -mfloat-abi 选项的。如果直接调用 ld 程序来连接，就要自己选择库文件了。

比较下几种方式的平均执行周期：数值越小执行越快

一般运算用库函数一般运算用FPU 库函数软件模拟5411535948338666库函数用FPU125044086730899

可发现即使数学库函数用FPU进行浮点运算，在代码中直接用浮点指令而不经过函数调用能节省很多机器周期。

从ST网站下载的软件开发包里面，有CMSIS的数学库：arm_math. 而且提供了源程序。不妨把其中的 arm_sin_f32() 和 arm_cos_f32() 两个函数拿出来试试。这两个函数计算三角函数是用查表加插值的方法。我对比发现虽然它快，计算误差也比GCC的函数大了很多，不要求很准确才敢用啊。

在不用FPU的条件下，平均执行周期为 27879682；用了FPU以后变为 2326043——程序获得超过十倍的加速。

总结：需要单精度浮点运算的时候，使用STM32F413 Cortex-M4F处理器中的FPU是可以极大提高计算能力。没有FPU的时候，浮点计算开销一部分是软件模拟算法的，一部分是运算函数调用产生的。CMSIS的DSP数学库有许多巧妙的算法可以去发掘，牺牲精度，换来更短的执行时间。

STM32F413有两个32-bit的Timer, 最高可以在100MHz频率下计数。虽然100MHz并不是很高，对于一般单片机背景的DIY项目来说，测个频率也差不多够用了。最直接的测量频率的方法是用被测时钟信号作为定时器的时钟输入，然后将定时器打开，等待一个固定的时间段再关闭，看计数值是多少。

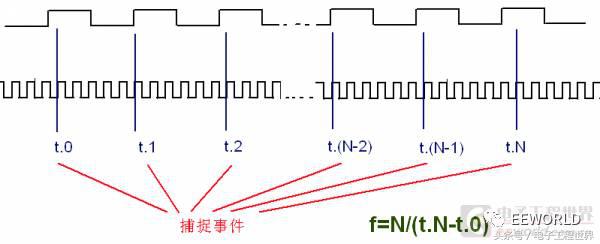

虽然这样可以测量很高的频率，比如用F413能测到100MHz，但是缺点是分辨率与频率成正比，测量低频信号的相对分辨率就很低了。例如一秒的测量时间，对1000000Hz和1000001Hz是可分辨的，相对分辨率为1ppm；对50Hz和50.2Hz是不能分辨的，相对分辨率不到1%，因为有效数字位数随频率降低而减少。要在不同测量频率下保持同样的相对分辨率，一个办法是用固定参考频率去对测量信号的跳变沿进行捕捉(定位)，测量出信号的N个周期经历的总时间T，用N/T计算频率。在基本的测量时间段内，被测量信号频率降低，周期数减少，但总的时间仍然是约等于测量时间，所以一除之后小数的有效数字就增加，分辨率向低频扩展。

我曾经用Atmel 8位的ATMega48做过一个等精度频率计，MCU运行在10MHz，利用16bit定时器的捕捉功能，做到分辨率6个数字。受到MCU定时器频繁访问、程序指令开销的限制，我用汇编优化了程序，最高也只能测量到300kHz频率。如今有了更强大的STM32F413，我不妨再试下此法能做到什么程度。因为我发现它有几个重要的优点：

(1)STM32F413的Timer 2和Timer 5是32-bit计数的，在以1秒为测量总时间的条件下绝不会溢出。否则必须跟踪每次捕捉的结果，看是否溢出了：16-bit Timer的最大计数范围65535而已。

(2)STM32F413的Timer 2/5 捕捉通道可以使用DMA将每次捕捉的值传送到RAM，比CPU去查询读取快。

(3)STM32F413的Timer 2捕捉通道可以产生一个触发事件，作为Timer 5的计数源——这个功能可以省去软件记录捕捉次数了。

我的程序核心是这段：

Timer 2用来捕捉，clock是最高的100MHz，使用CH1的捕捉功能，并使用DMA1 Stream5进行传输。测量时间是1秒，因此又用了Timer 2的CH4通道比较功能，当记数到100000000时触发中断。因为只关心首次捕捉和最后一次捕捉的结果，而最后一次捕捉结果会保留在CCR1寄存器中，就只需要想办法保存第一次捕捉就行了。我是采用DMA来将捕捉发生时CCR1寄存器的值读取，然后写到SRAM的存储区中，只传输开始的几次捕捉就够了（理论上一次就可以，但频率高了在初始时似乎有不稳定的状态，多存一些后面再判断处理）。

Timer 5工作在从模式，用Timer 2输出的事件进行触发计数。启动顺序是先启动Timer 5, 再启动Timer 2; 关闭则顺序反过来。Timer关闭后整理结果，计算频率，再循环重新开始。

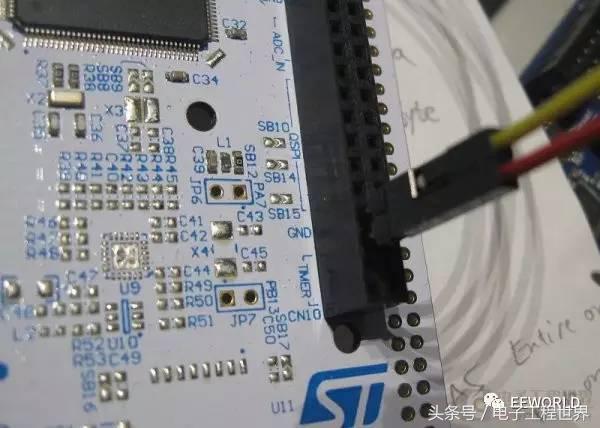

配置PA0为TIM2_CH1功能，测试信号接在这里
