基于51单片机的最小系统焊接图

单片机最小系统主要由电源、复位、振荡电路以及扩展部分等部分组成。

对于一个完整的电子设计来讲，首要问题就是为整个系统提供电源供电模块，电源模块的稳定可靠是系统平稳运行的前提和基础。51单片机虽然使用时间最早、应用范围最广，但是在实际使用过程中，一个和典型的问题就是相比其他系列的单片机，51单片机更容易受到干扰而出现程序跑飞的现象，克服这种现象出现的一个重要手段就是为单片机系统配置一个稳定可靠的电源供电模块。

此最小系统中的电源供电模块的电源可以通过计算机的USB口供给，也可使用外部稳定的5V电源供电模块供给。电源电路中接入了电源指示LED，图中R11为LED的限流电阻。S1 为电源开关。

单片机的置位和复位，都是为了把电路初始化到一个确定的状态，一般来说，单片机复位电路作用是把一个例如状态机初始化到空状态，而在单片机内部，复位的时候单片机是把一些寄存器以及存储设备装入厂商预设的一个值。

单片机复位电路原理是在单片机的复位引脚RST上外接电阻和电容，实现上电复位。当复位电平持续两个机器周期以上时复位有效。复位电平的持续时间必须大于单片机的两个机器周期。具体数值可以由RC电路计算出时间常数。

复位电路由按键复位和上电复位两部分组成。

（1）上电复位：STC89系列单片及为高电平复位，通常在复位引脚RST上连接一个电容到VCC，再连接一个电阻到GND，由此形成一个RC充放电回路保证单片机在上电时RST脚上有足够时间的高电平进行复位，随后回归到低电平进入正常工作状态，这个电阻和电容的典型值为10K和10uF。

（2）按键复位：按键复位就是在复位电容上并联一个开关，当开关按下时电容被放电、RST也被拉到高电平，而且由于电容的充电，会保持一段时间的高电平来使单片机复位。

单片机系统里都有晶振，在单片机系统里晶振作用非常大，全程叫晶体振荡器，他结合单片机内部电路产生单片机所需的时钟频率，单片机晶振提供的时钟频率越高，那么单片机运行速度就越快，单片接的一切指令的执行都是建立在单片机晶振提供的时钟频率。

在通常工作条件下，普通的晶振频率绝对精度可达百万分之五十。高级的精度更高。有些晶振还可以由外加电压在一定范围内调整频率，称为压控振荡器（VCO）。晶振用一种能把电能和机械能相互转化的晶体在共振的状态下工作，以提供稳定，精确的单频振荡。

单片机晶振的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振，便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。

晶振通常与锁相环电路配合使用，以提供系统所需的时钟频率。如果不同子系统需要不同频率的时钟信号，可以用与同一个晶振相连的不同锁相环来提供。

STC89C51使用11.0592MHz的晶体振荡器作为振荡源，由于单片机内部带有振荡电路，所以外部只要连接一个晶振和两个电容即可，电容容量一般在15pF至50pF之间。

最近开始对新生进行培训，首先第一个焊接的就是51单片机最小系统。在开发板满天飞，如何自己设计并且焊接属于自己的最小系统实物，在自己焊接的过程中，充分了解了电路原理、硬件知识、万能板上如何布局……。学完后对整个板子的认识也更加透彻了。

但是如何自己DIY一个51最小系统板？首先，在网上找各种开发板的原理图，学习借鉴下别人的电路设计，再按照自己的需求合理的应用；其次就是焊接技术的练习了，如何走线，避免虚焊，这些等等都需要自己亲手焊接过才能理解的。我根据整体的学习内容，自己焊接了最小系统，如有不足之处，希望给予指正，一起学习。

1、首先把所有元件全部先插上去，合理布局；

2、元件从大到小，一个模块一个模块焊接，先固定再连线；

3、元件识别正确，特别是按键，注意“北”字结构导通方向；

4、本次焊接由于没有充分考虑，用了3根跳线，后来检测中发现可以用1根跳线。

5、每焊一个模块，就用万用表进行检测，把风险降到最低。

6、圆孔电源插座引脚太大，所以用小刀再万用板上转个洞，洞口不宜太大，刚好合适就行，然后用焊锡固定。

初学单片机，基于51单片机的电子琴实物焊接

我们自从制定了“做一个单片机电子琴”的小目标后，经过分析设计原理，再到原理图、PCB图的绘制，做了一系列准备工作，今天我们进行实物焊接。

先准备元器件：

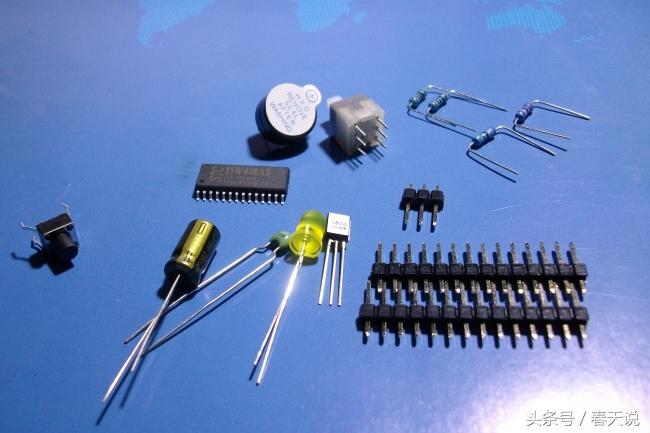

单片机电子琴设计——所需元器件图

焊接大概分为四个步骤。

第一步，插件。

参照上篇文章中PCB布局试着插上元件。电源接线插件因PCB底部已有连线原因，位置稍作了调整。

实物摆放以后，发现接线排针和单片机的连线焊接比较麻烦，而且板子宽度有限，不够把12个按键安装在一排。所以临时决定放弃插针，采用简单的无按键方案。

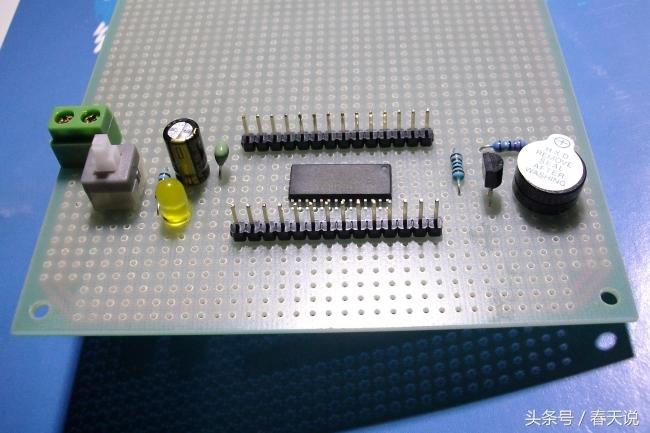

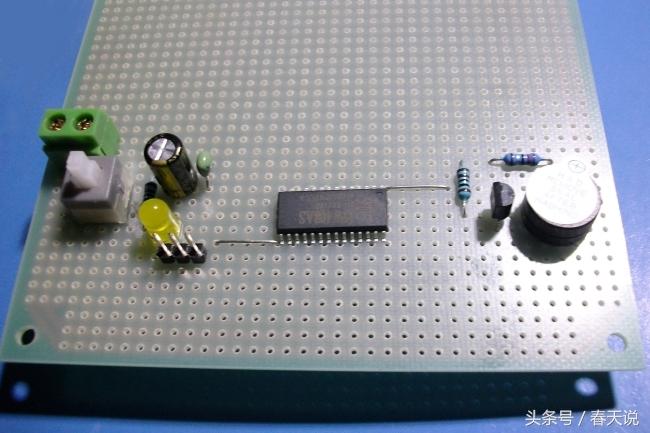

单片机电子琴设计——元件焊前试摆放图

在插件之前要注意元器件的方向。例如开关，应该用万用表实测常闭常开引脚的位置，以免焊上去后不方便调整。下图是按钮开关的外观识别法，侧面的外观不同：

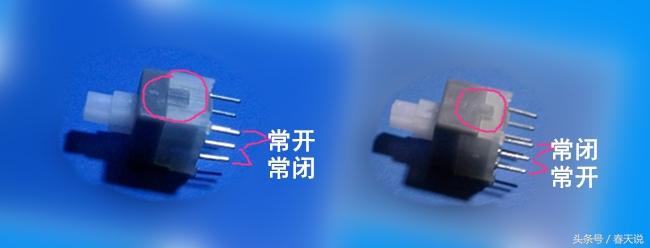

单片机电子琴设计——按钮开关识别图

第二步，焊接。

手工焊接元器件时一般先安装高度低的元件，焊上后再安装相对高的元件，这样比较容易控制。

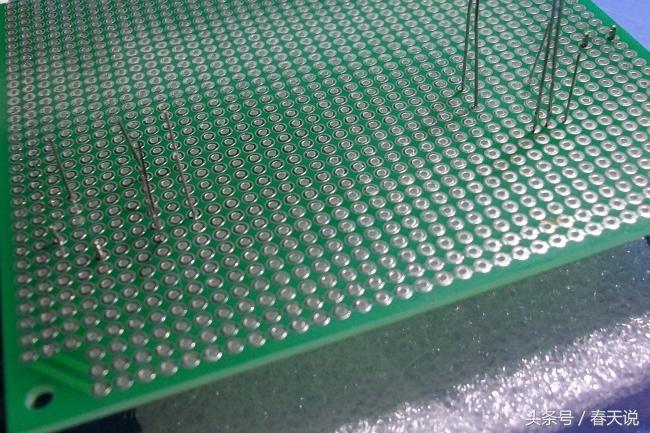

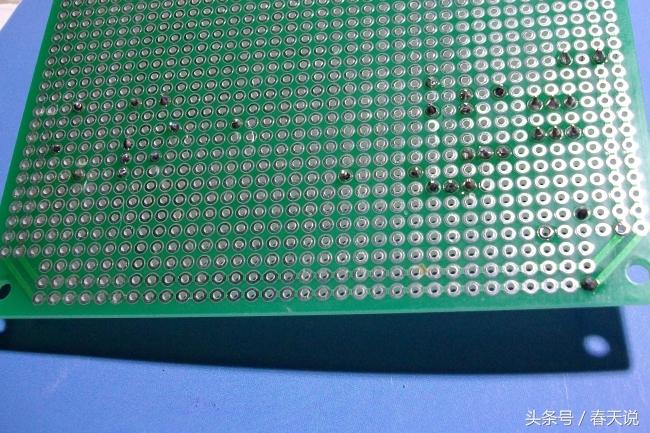

单片机电子琴设计——待焊接的引脚图

第三步：剪脚。

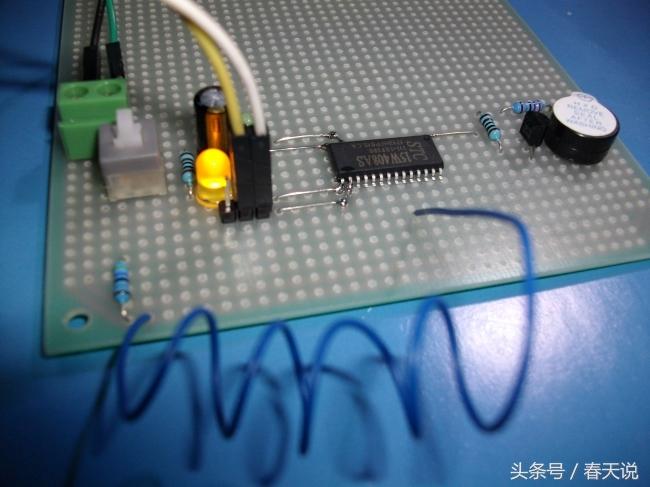

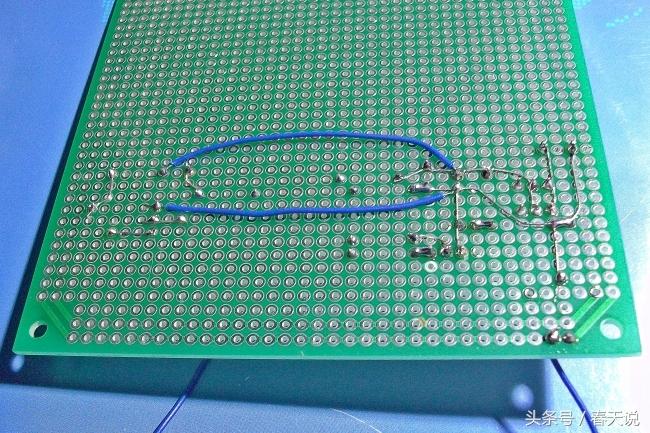

焊上引脚后检查正面是否歪斜？调整好之后，就要把引脚全部剪掉。新手容易犯的错误是：利用元件引脚直接搭焊相邻的焊点。因为手工焊接的实验电路板，上面的元件都有可能拆除调整，包括连线走向，所以，一旦用元件引脚搭焊起来以后，除了影响美观，还会给后面的调整工作造成很大的难度。因此要把引脚全部剪掉。剪掉的引脚可以用来当作连线。
