硬件工程师必会电路：USB接口电路设计，这才是被忽略的黑科技啊

USB接口接插方便，是应用最广泛、最普及的接口，是电脑、手机、U盘、MP3/4等智能设备的标配接口，在使用设备时插到电脑上即可，也不需要安装驱动，真的是即插即用。

USB接口

USB接口有一般有4个引脚，分别是：

VCC：电源正；

GND：电源负；

D+ ：数据+；

D- ：数据-；

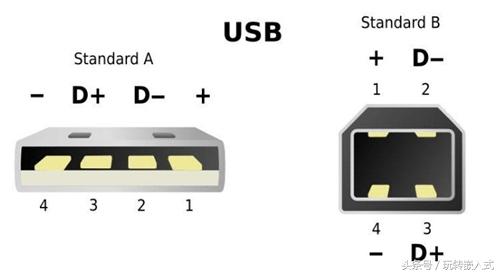

如下图所示：

USB接口定义

USB在通讯的时候，有主机和从机之分。USB主机，最常见的就是我们的电脑。USB主机端的D+和D-两个引脚上分别接了15K的下拉电阻。

带USB接口的单片机，如STM32F103C8T6的USB口，只能用作从机，从机的USB口，有高速和低速之分。

高速设备：D+通过1.5K的电阻上拉；

低速设备：D-通过1.5K的电阻上拉；

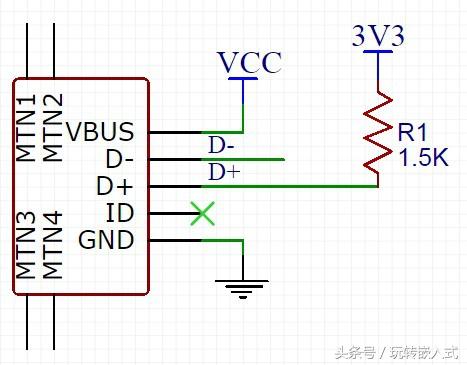

所以，你会看到，STM32F103的USB接口电路，是这个样子的…

USB电路图

USB接口的电路虽然简单，使用时也非常的简单，即插即用。可能是太普及了，以至于大家都忽略了USB开发的难度，其实USB接口也是满满的黑科技啊，这个拼的可是真技术。

USB的协议太复杂啊，在你方便的背后是多少工程师共同努力的结果，USB协议有一本厚厚的书，反正我一直没有勇气去啃USB的协议，所以我就简单的介绍一下USB的硬件。

欢迎关注头条号“

电子入门基础知识之：USB接口大搜罗

什么是USB

USB大家都不陌生，是UniversalSerialBus的缩写，中文含义是“通用串行总线”，他是目前应用最广泛的接口之一。如果你一时想不起USB长什么样子，我先给你上几张图。

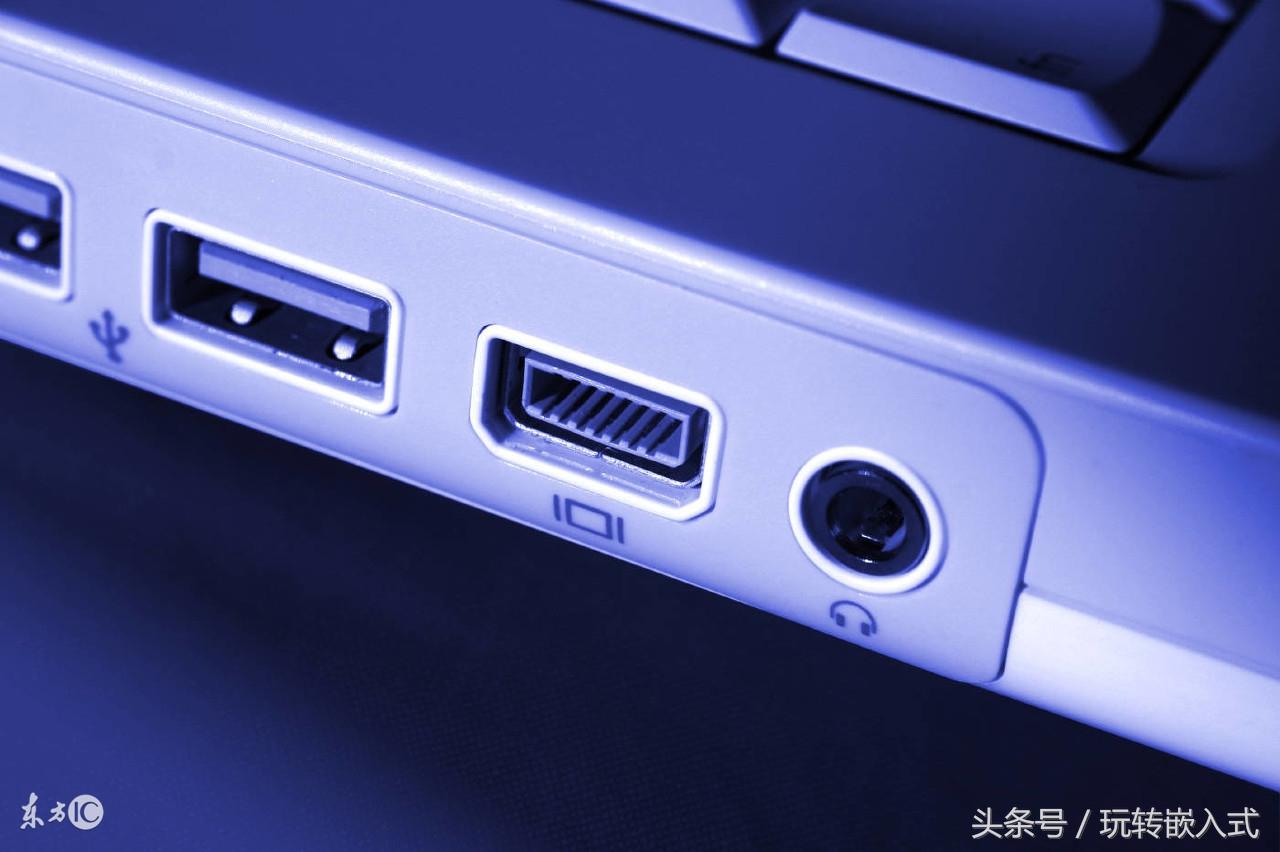

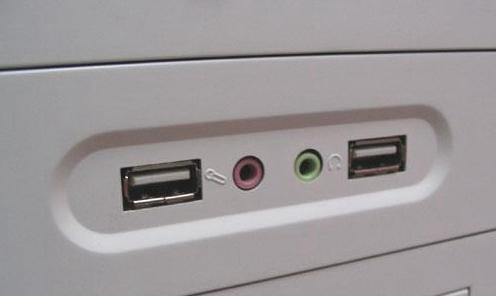

这是电脑机箱上的USB接口

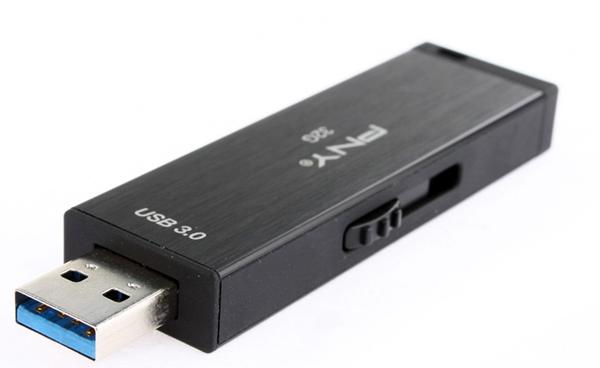

U盘

现在是不是恍然大悟？这就是USB啊。因为USB可支持热插拔、携带方便所以广受人们欢迎。从你身边的电子设备就可以发现USB无处不在啊，比如打印机、U盘、移动硬盘，还有快被你忘记的MP3、MP4等。

2. USB常用接口介绍

USB有多种接口形式，比如A型USB、B型USB、MiniUSB、MicroUSB等，每种接口又分为公头和母头。

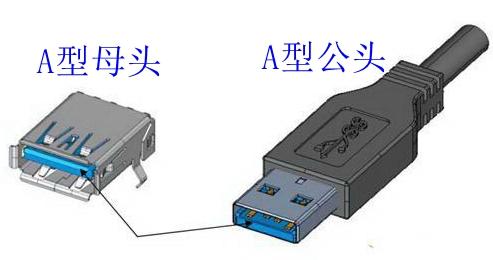

A型USB接口

A型USB接口非常常见，电脑主机上、U盘、移动硬盘等用的都是A型USB接口。

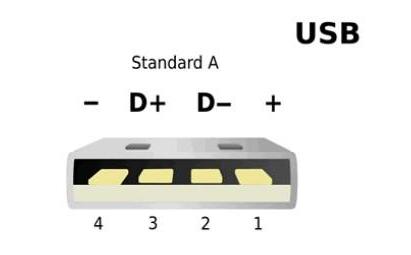

公头、母头怎么区分？公头是针，母头是孔，公头是待插入的一端，母头是被插入的一端，自己好好想想就能明白(坏笑)。A型USB有四根线：两根电源，两根信号，如下图所示。

第1脚：电源正；

第2脚：数据负；

第3脚：数据正；

第4脚：电源负；

母头正好相反。

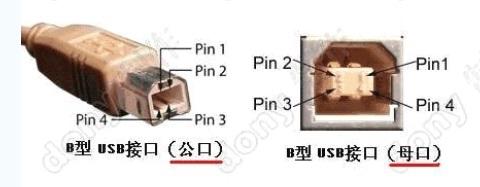

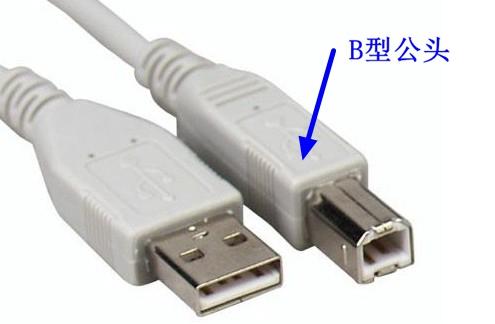

B型USB接口

B型USB可能在生活中见的比较少，常用在调试设备上。

B型USB有四根线：两根电源，两根信号。

第1脚：电源正；

第2脚：数据负；

第3脚：数据正；

第4脚：电源负；

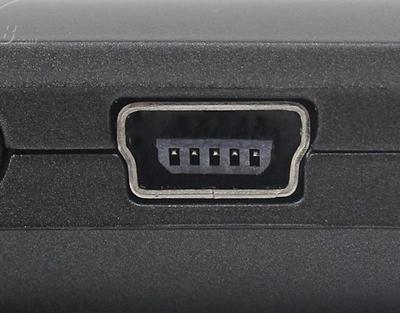

Mini型USB接口

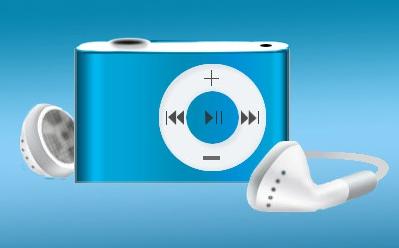

大家对这个名字可能有点陌生，但是你一定知道他长什么样。MP3、MP4用的就是这种接口，俗称“T口USB”，是不是明白了？

十年前MP3，MP4非常流行，谁能想到这么快就退出历史舞台了呢。怀旧一下：

当时谁没用过它听过四级听力，谁没用它看过电子书？

注：MiniUSB分A型和B型，上面看到的都是B型。

MicroUSB接口

目前手机上用的接口都是MicroUSB接口，他是MicroUSB的下一代接口，也是5根线。

本文简单介绍了一下USB接口，希望能帮到你。
