详解单片机的按键检测与控制

按键在单片机控制系统中起到人机交互的作用，通过按键可以输入数据、命令和各种参数，按键侧键测处理是单片机系统设计和开发中一个重要的内容，关系到整个系统的交互性能和稳定性。按键处理形式在单片机系统中有两种形式：直接按键和矩阵编码键盘，下面分别对这两种按键检测电路的特点及编程思路和方法进行分析和介绍。

按键抖动问题产生的原因及解决方法

按键的抖动问题是指按键的触点在闭合和断开瞬间由于接触情况不稳定，从而导致电压信号的抖动现象(由按键的机械特性造成，不可避免)。图8-1所示为一次按键的抖动过程，在按键的前沿和后沿都会有5～10ms的抖动。

图8-1　按键抖动示意图

对于时钟是微秒级的单片机而言，键盘的抖动有可能造成单片机对一次按键的多次处理。为了提高系统的稳定性，我们必须采用有效的方式消除抖动。

去除抖动可以采用硬件方式和软件方式。硬件方式一般是在按键与单片机的输入通道上安装硬件去抖电路(如RS触发器)。软件方式的实现方法是：当查询到电路中有按键按下时，先不进行处理，而是先执行10～20ms的延时程序，延时程序结束后，再次查询按键状态，若此时按键仍为按下状态，则视为按键被按下。

按键检测电路及应用

1. 独立式按键

独立式键盘相互独立，每个按键占用一根I/O口线，每根I/O口线上的按键工作状态不会影响其他按键的工作状态，CPU可直接读取该I/O线的高/低电平状态。这种按键硬件、软件结构简单，判键速度快，使用方便，但占用I/O口线较多，适用于按键数量较少的系统中。

独立连接式键盘连接如图8-2所示。当没有键被按下时，所有的数据输入线均为高电平;当任意一个按键被按下时，与之相连的数据输入线将变为低电平;通过相应指令，可以判断是否有键被按下。

图8-2　独立式键盘接口设计

【例8-1】 利用单片机的P1.0～P1.34个I/O口检测4个按键的触发信息，以实现不同功能的控制。

硬件电路参见图8-2所示，C51参考程序如下：

2. 矩阵式按键

在单片机系统中，当按键数量较多时，为了减少IO口的使用，通常将按键排列成矩阵型式。例如下例中的16个按键，被排列成了如图8-3所示的4X4矩阵方式。该矩阵式键盘由4根行线和4根列线组成，每个行线和列线的交叉点是一个按键。

【例8-2】 将矩阵式键盘的按键值通过数码管显示出来。

电路连接如图8-3所示(电源和震荡电路未标出)。

图8-3　矩阵式键盘按键显示电路图

如何判断被按下的键值呢?

分析如下：

根据下面的电路图，如果已知P1.0端口被置为低电平“0”，那么当按键K0被按下时，可以肯定P1.4端口的电平也变为了低电平“0”。基于这个原理，总结矩阵键盘识别按键的步骤如下：

a)首先判断是否有按键被按下

本例中矩阵键盘中P1端口低4位连接的是列线，高4位连接的是行线。将全部行线置为低电平“0”，全部列线置为高电平“1”。然后检测列线的状态。只要有一根列线的电平为低，则表示有按键被按下。否则没有按键按下。

b)按键消抖

当判断到有按键被按下后，还要进行消抖处理，以确认真正有按键被按下。

c)按键识别

当确认有键被按下后，采用逐行扫描的方法来确定是哪一个按键被按下。先扫描第一行，即将第一行输出低电平“0”，然后读取列值，那一列出现低电平“0”，则说明该列与第一行交叉处的按键被按下。如果读入的列值全部为"1"，说明与第一行连接的按键均没有被按下。那么接下来开始扫描第二行，以此类推。直到完成全部行线的扫描。

C51程序如下：

矩阵式键盘与I/O接口应用

【例8-3】 四位数字密码锁

四位数字密码锁功能：通过键盘输入密码，当输入密码与内置密码相同时，继电器动作，表示密码锁解开。为了简化功能，该密码锁只使用12个键(即4x3键盘)，其中S1~S9为1~9数字键，S10为0数字键，S11为“*”键作为确认键使用，而S12为“#”键作为复位键，键盘接口电路如图8-4所示，键值布局如表8-1所示。

图8-4　行列式键盘电路连接图

表8-1　键盘布局表

单片机上电时，数码管显示“0000”，此时输入数字，数码管将显示按键值，数字逐个向左递增，四次输入完毕，四个数码管显示输入的数，此时按“*”号按键将启动比较，若输入数字与内设密码相同，继电器动作。如不同，则系统复位等待重新输入密码。当按“#”号键，系统复位，数码管显示“0000”。

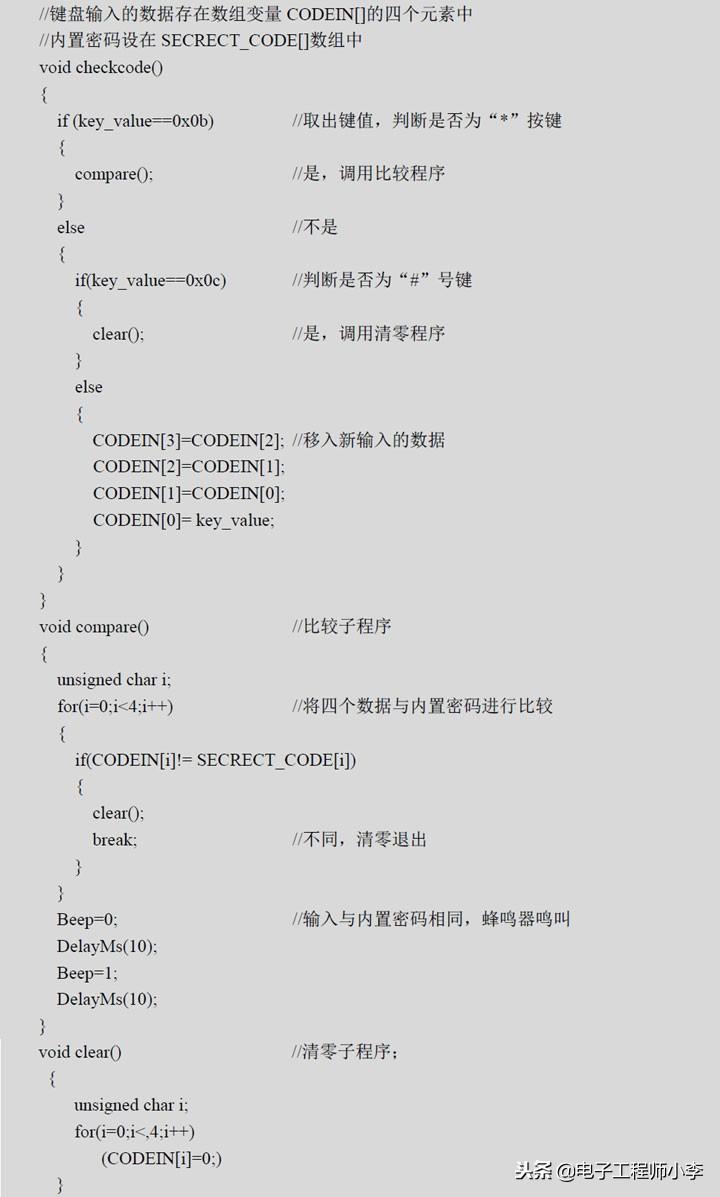

在上面键扫描程序基础上增加的源程序如下：

单片机学习：单片机独立按键和矩阵键盘概念及原理

1.按键分类与输入原理

按键按照结构原理科分为两类，一类是触点式开关按键，如机械式开关、导电橡胶式开关灯;另一类是无触点式开关按键，如电气式按键，磁感应按键等。前者造价低，后者寿命长。目前，微机系统中最常见的是触点式开关按键。

在单片机 应用系统中，除了复位按键有专门的复位电路 及专一的复位功能外，其他按键都是以开关状态来设置控制功能或输入数据的。当所设置的功能键或数字键按下时，计算机应用系统应完成该按键所设定的功能，键信息输入时与软件结构密切相关的过程。

对于一组键或一个键盘，总有一个接口电路与CPU相连。CPU可以采用查询或中断方式了解有无将按键输入，并检查是哪一个按键按下，将该键号送人累加器，然后通过跳转指令转入执行该键的功能程序，执行完成后再返回主程序。

2.按键结构与特点

微机键盘通常使用机械触点式按键开关，其主要功能式把机械上的通断转换为电气上的逻辑关系。也就是说，它能提供标准的TTL逻辑电平，以便于通用数字系统的逻辑电平相容。机械式按键再按下或释放时，由于机械弹性作用的影响，通常伴随有一定的时间触点机械抖动，然后其触点才稳定下来。其抖动过程如下图1所示，抖动时间的长短与开关的机械特性有关，一般为5-10ms。在触点抖动期间检测按键的通与断，可能导致判断出错，即按键一次按下或释放错误的被认为是多次操作，这种情况是不允许出现的。为了克服你、按键触点机械抖动所致的检测误判，必须采取消抖措施。按键较少时，可采用硬件消抖;按键较多式，采用软件消抖。

图1 按键触点机械抖动

(1)按键编码

一组按键或键盘都要通过I/O口线查询按键的开关状态。根据键盘结构的不同，采用不同的编码。无论有无编码，以及采用什么编码，最后都要转换成为与累加器中数值相对应的键值，以实现按键功能程序的跳转。

(2)键盘程序

一个完整的键盘控制程序应具备以下功能：

a.检测有无按键按下，并采取硬件或软件措施消抖。

b.有可靠的逻辑处理办法。每次只处理一个按键，期间对任何按键的操作对系统不产生影响，且无论一次按键时间有多长，系统仅执行一次按键功能程序。

c.准确输出按键值(或键号)，以满足跳转指令要求。

3.独立按键 与矩阵键盘

(1)独立按键

单片机控制系统中，如果只需要几个功能键，此时，可采用独立式按键结构。

独立按键式直接用I/O口线构成的单个按键电路，其特点式每个按键单独占用一根I/O口线，每个按键的工作不会影响其他I/O口线的状态。独立按键的典型应用如图所示。独立式按键电路配置灵活，软件结构简单，但每个按键必须占用一个I/O口线，因此，在按键较多时，I/O口线浪费较大，不宜采用。独立按键如图2所示。

图2 独立键盘

独立按键的软件常采用查询式结构。先逐位查询没跟I/O口线的输入状态，如某一根I/O口线输入为低电平，则可确认该I/O口线所对应的按键已按下，然后，再转向该键的功能处理程序。

(2)矩阵键盘

单片机系统中，若使用按键较多时如电子 密码锁、电话机键盘等一般都至少有12到16个按键，通常采用矩阵键盘。

矩阵键盘又称行列键盘，它是用四条I/O线作为行线，四条I/O线作为列线组成的键盘。在行线和列线的每个交叉点上设置一个按键。这样键盘上按键的个数就为4*4个。这种行列式键盘结构能有效地提高单片机系统中I/O口的利用率。

矩阵键盘的工作原理

最常见的键盘布局如图3所示。一般由16个按键组成，在单片机中正好可以用一个P口实现16个按键功能，这也是在单片机系统中最常用的形式，4*4矩阵键盘的内部电路如图4所示。

图3 矩阵键盘布局图

图4 矩阵键盘内部电路图

当无按键闭合时，P3.0~P3.3与P3.4~P3.7之间开路。当有键闭合时，与闭合键相连的两条I/O口线之间短路。判断有无按键按下的方法是：第一步，置列线P3.4~P3.7为输入状态，从行线P3.0~P3.3输出低电平，读入列线数据，若某一列线为低电平，则该列线上有键闭合。第二步，行线轮流输出低电平，从列线P3.4~P3.7读入数据，若有某一列为低电平，则对应行线上有键按下。综合一二两步的结果，可确定按键编号。但是键闭合一次只能进行一次键功能操作，因此须等到按键释放后，再进行键功能操作，否则按一次键，有可能会连续多次进行同样的键操作。

识别按键的方法很多其中，最常见的方法是扫描法

按键按下时，与此键相连的行线与列线导通，行线在无按键按下时处在高电平。如果所有的列线都处在高电平，则按键按下与否不会引起行线电平的变化，因此必须使所有列线处在电平。这样，当有按键按下时，改键所在的行电平才回由高变低。才能判断相应的行有键按下。

独立按键数量少，可根据实际需要灵活编码。矩阵键盘，按键的位置由行号和列号唯一确定，因此可以分别对行号和列号进行二进制编码，然后两值合成一个字节，高4位是行号，低4位是列号。

4.键盘的工作方式

对键盘的响应取决于键盘的工作方式，键盘的工作方式应根据实际应用系统中的CPU的工作状况而定，其选取的原则是既要保证CPU能及时响应按键操作，又不要过多占用CPU的工作时间。通常键盘的工作方式有三种，编程扫描、定时扫描和中断扫描。

(1)编程扫描方式

编程扫描方式是利用CPU完成其它工作的空余时间，调用键盘扫描子程序来响应键盘输入的要求。在执行键功能程序时，CPU不再响应键输入要求，直到CPU重新扫描键盘为止。

(2)定时扫描方式

定时扫描方式就是每隔一段时间对键盘扫描一次，它利用单片机内部的定时器产生一定时间(例如10ms)的定时，当定时时间到就产生定时器溢出中断。CPU响应中断后对键盘进行扫描，并在有按键按下时识别出该键，再执行该键的功能程序。

(3)中断扫描方式

上述两种键盘扫描方式，无论是否按键，CPU都要定时扫描键盘，而单片机应用系统工作时，并非经常需要键盘输入，因此，CPU经常处于空扫描状态。

为提高CPU工作效率，可采用中断扫描工作方式。其工作过程如下：当无按键按下时，CPU处理自己的工作，当有按键按下时，产生中断请求，CPU转去执行键盘扫描子程序，并识别键号。
