单片机IO口不够用？用74HC595这个芯片搭建电路就可以了

半导体工艺的发展，已经让集成电路的规模越来越大

高集成度芯片

这也促使单片机的价格越来越低,应用越来越广泛

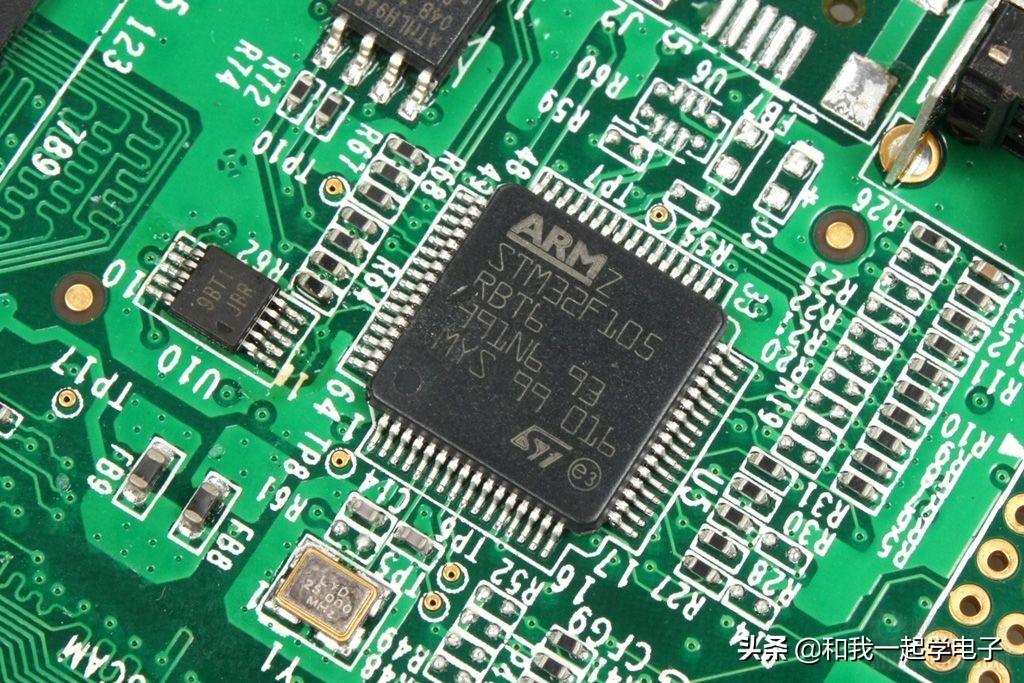

功能强大的单片机

在单片机应用中，常遇到单片机IO口不够用的情况

这个时候就需要一款芯片来扩展IO口了，它就是——74HC595

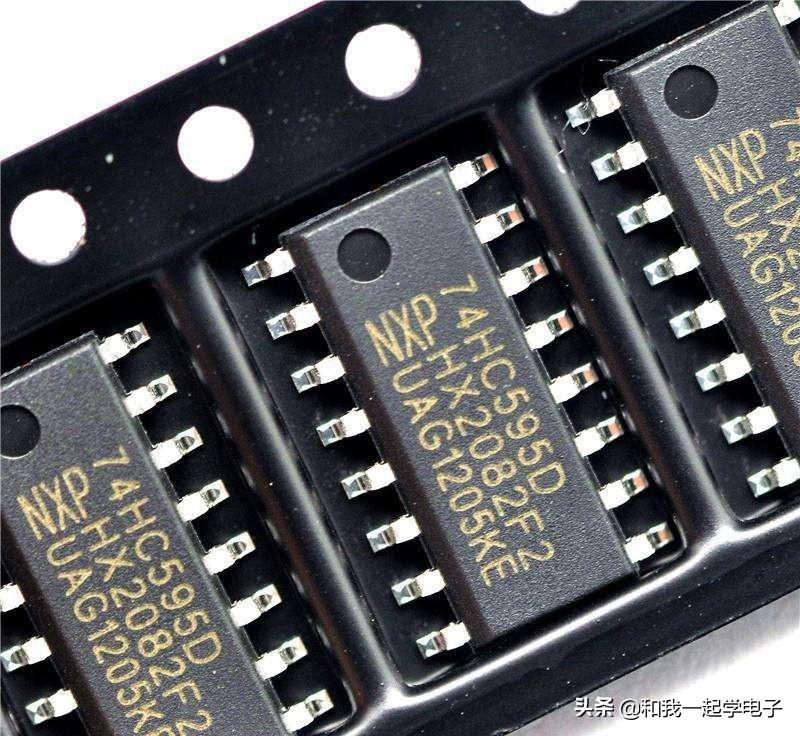

芯片74HC595

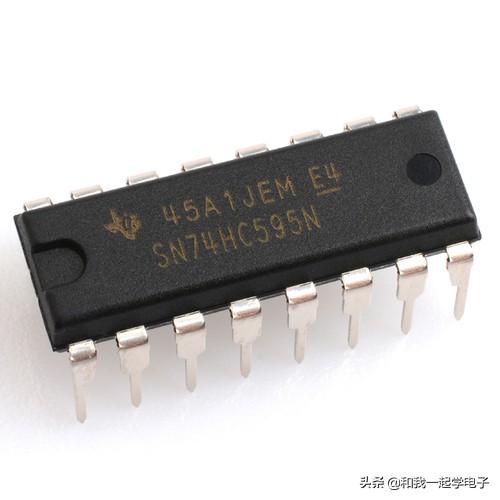

芯片74HC595

芯片74HC595简介

74HC595是一个8位串行输入，并行输出的位移缓存器，管脚图如下所示

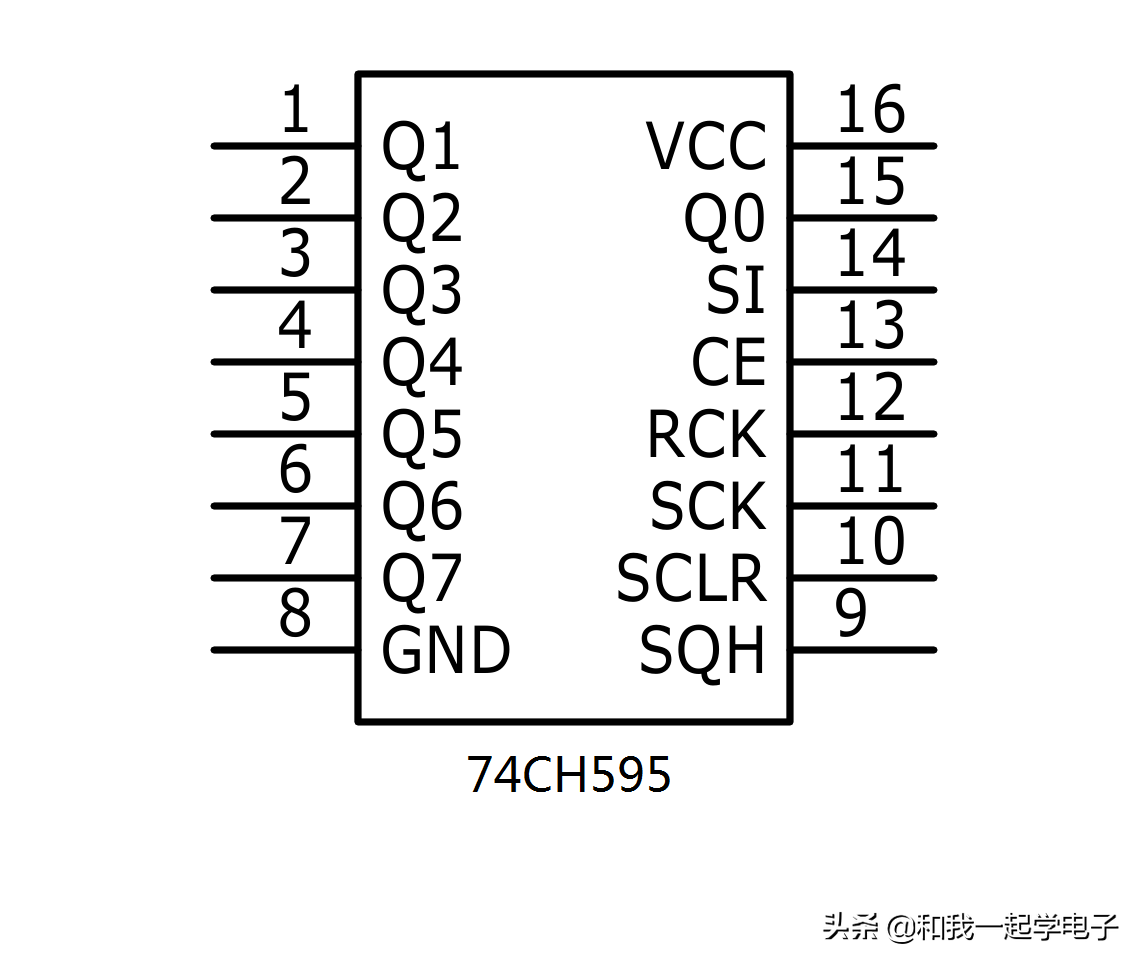

74CH595管脚图

(1). 1~7&15脚(Q0~Q7):并行数据输出脚，分别对应并行数据的8位

(2). 8脚(GND)：电源负极

(3). 9脚（SQH）：串行输出端，SCK的每一个脉冲，Q7当前数据移出

(4). 10脚（SCLR）：寄存器清除端，此脚电平为低电平时，清除移位寄存器的数据

(5). 11脚（SCK）：移位寄存器的时钟输入脚，在上升沿时，数据被移位

(6). 12脚（RCK）：输出控制引脚，输入上升沿时，Q0~Q7就输出移位寄存器的数据

(7). 13脚（CE）：并行输出控制引脚，此引脚为高电平时,Q0~Q7输出为高阻态，低电平时输出为数据

(8). 14脚（SI）：串行数据输入脚，输入的串行数据必须在11脚（SCK ）为低电平时改变才能正确输入数据

(9). 16脚（VCC）：电压正极，最大输入电压5.5V

74HC595逻辑表

典型应用电路

74HC595最多需要5个IO口来控制，既SCLR，SCK，RCK，CE，SI

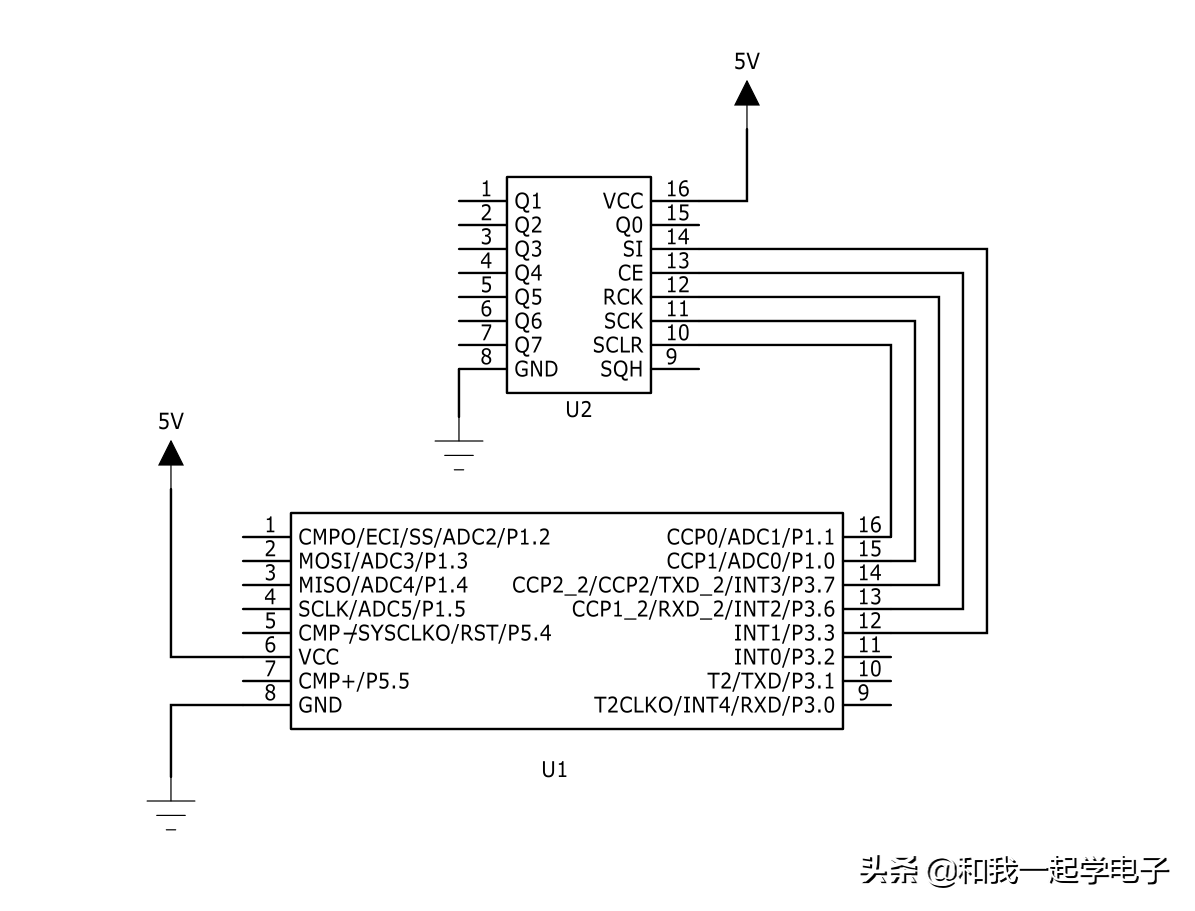

5个单片机IO口电路

其中SCLR 可以直接接到高电平，使用软件清零（即SCK 多送8个脉冲把数据挤出去）

若不需要高阻态模式，CE 可直接接到低电平，这样就仅需3个单片机IO口就可以扩展多个IO口

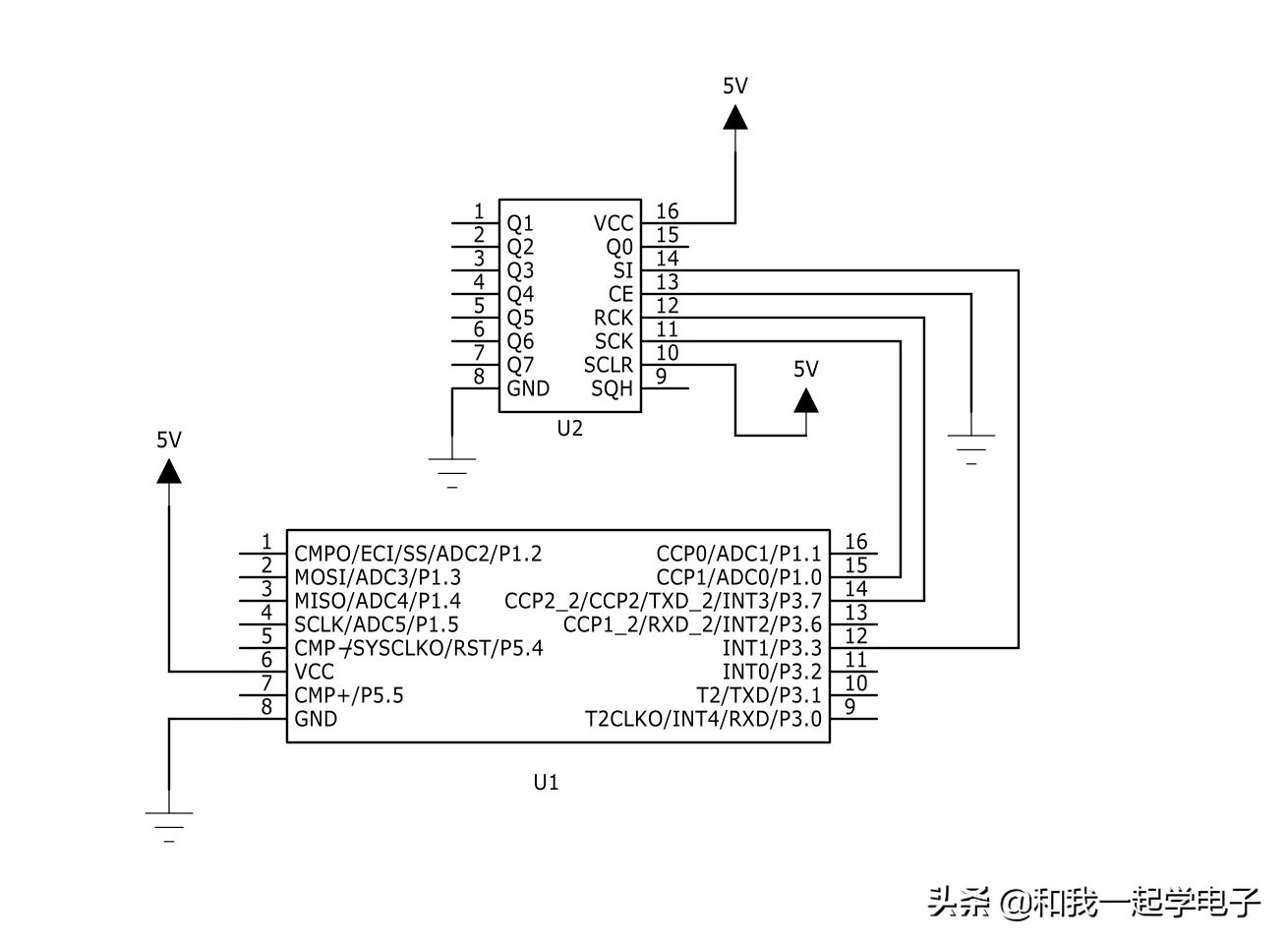

3个单片机IO口电路

如果需要扩展多个IO口，只需把上一个74HC595的SQH接到下一个74HC595的SI即可，SCK和RCK时钟共用

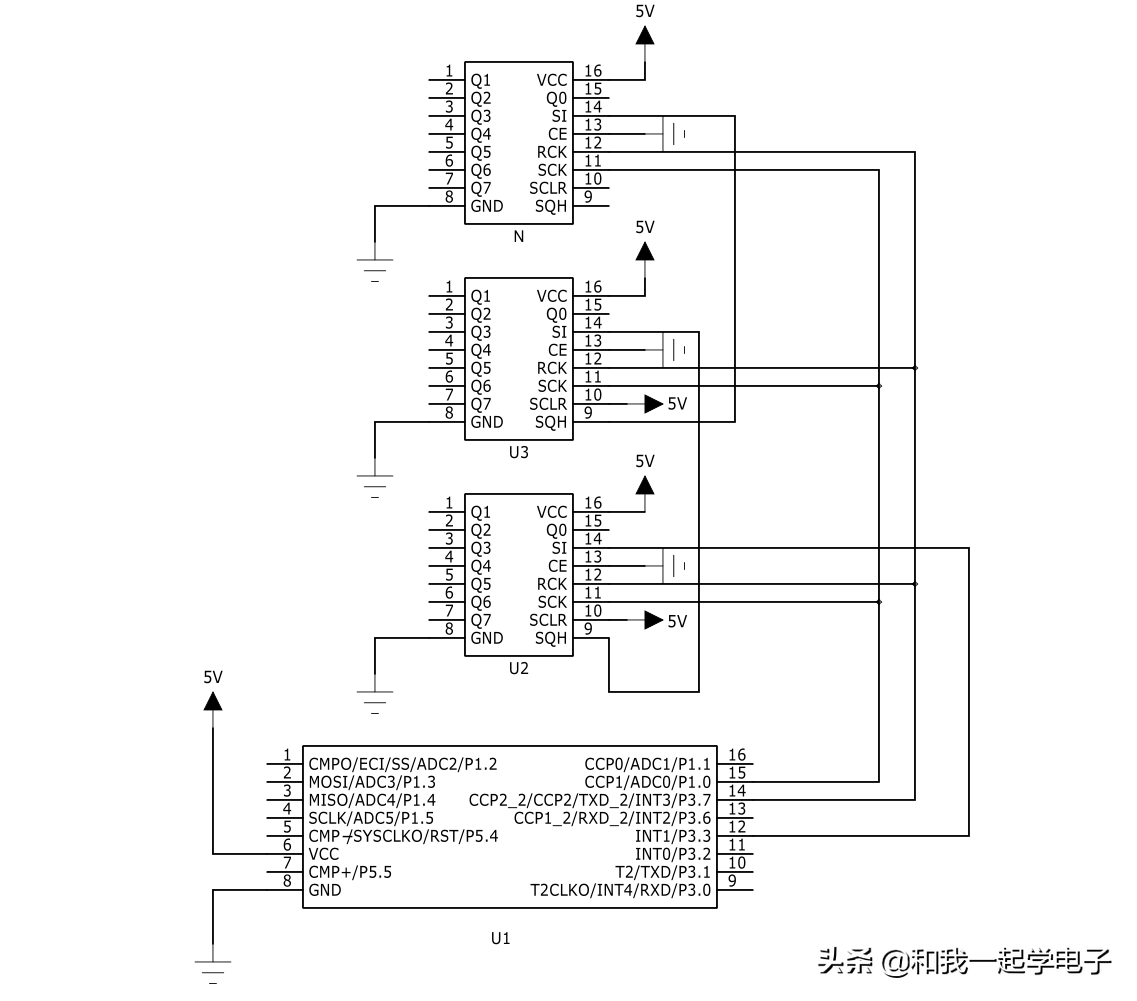

3个IO口扩展多个IO口电路

关注作者，学习更多电子电路知识，感谢您的阅读！！！
