RS232串口通信详解

串口是计算机上一种非常通用的设备通信协议。

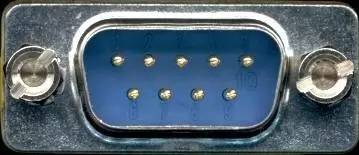

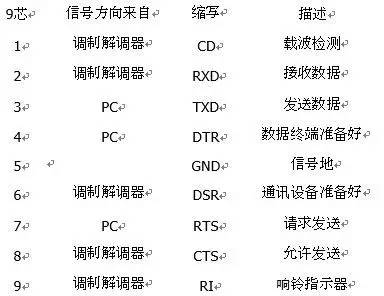

两个串口连接时，接收数据针脚与发送数据针脚相连，彼此交叉，信号地对应相接即可。

串口的电气特性：

1）RS-232串口通信最远距离是50英尺

2）RS232可做到双向传输，全双工通讯，最高传输速率20kbps

3）RS-232C上传送的数字量采用负逻辑，且与地对称 逻辑1：-3 ∼-15V

逻辑0：+3∼+15V

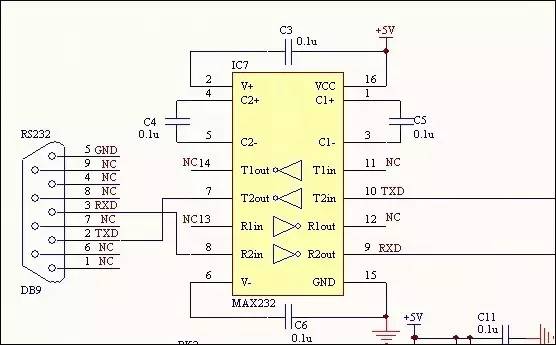

所以与单片机连接时常常需要加入电平转换芯片：

串口通信参数：

a）波特率：RS-232-C标准规定的数据传输速率为每秒50、75、 100、150、300、600、1200、2400、

4800、9600、19200波特。 b）数据位：标准的值是5、7和8位，如何设置取决于你想传送的信息。比如，标准的ASCII码是0∼127（7位）；扩 展的ASCII码是0∼255（8位）。

c）停止位：用于表示单个包的最后一位，典型的值为1，1.5和2位。由于数是在传输线上定时的，并且每一个设备 有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。因此停止位不仅仅是表示传输的结束，并且提 供计算机校正时钟同步的机会。 d）奇偶校验位：在串口通信中一种简单的检错方式。对于偶和奇校验的情况，串口会设置校验位（数据位后面的 一位），用一个值确保传输的数据有偶个或者奇个逻辑高位。例如，如果数据是011，那么对于偶校验，校验位为

0，保证逻辑高的位数是偶数个。如果是奇校验，校验位位1，这样就有3个逻辑高位。

串口通信的传输格式：

串行通信中，线路空闲时，线路的TTL电平总是高，经反向RS232的电平总是低。一个数据的开始RS232线路为高 电平，结束时Rs232为低电平。数据总是从低位向高位一位一位的传输。示波器读数时，左边是数据的高位。

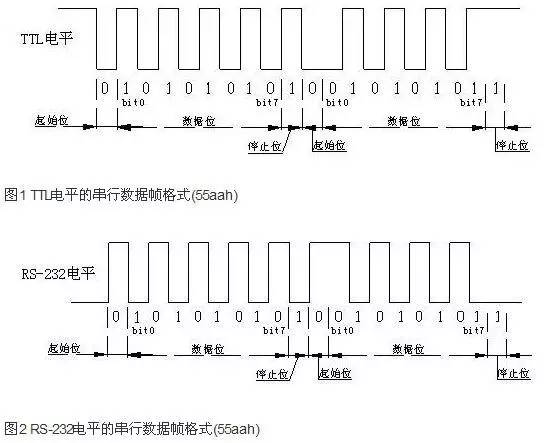

例如，对于16进制数据55aaH，当采用8位数据位、1位停止位传输时，它在信号线上的波形如图1(TTL电平)和图

2(RS-232电平)所示。

55H=01010101B，取反后10101010B，加入一个起始位1，一个停止位0，55H的数据格式为1010101010B；

aaH=10101010B，取反后01010101B，加入一个起始位1，一个停止位0，55H的数据格式为1101010100B；

串口通信的接收过程：

（异步通信：接收器和发送器有各自的时钟；同步通信：发送器和接收器由同一个时钟源控制。RS232是异步通信）

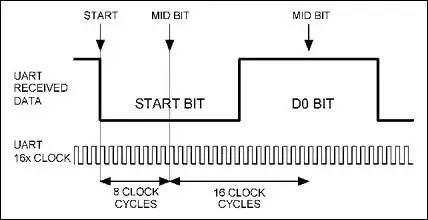

（1）开始通信时，信号线为空闲（逻辑1）,当检测到由1到0的跳变时，开始对“接收时钟”计数。　

（2）当计到8个时钟时，对输入信号进行检测，若仍为低电平，则确认这是“起始位”，而不是干扰信号。

（3）接收端检测到起始位后，隔16个接收时钟，对输入信号检测一次，把对应的值作为D0位数据。若为逻辑1, 作

为数据位1；若为逻辑0，作为数据位0。

（4）再隔16个接收时钟，对输入信号检测一次，把对应的值作为D1位数据。….，直到全部数据位都输入。

（5）检测校验位P（如果有的话）。

（6）接收到规定的数据位个数和校验位后,通信接口电路希望收到停止位S(逻辑1)，若此时未收到逻辑1，说明出现 了错误，在状态寄存器中置“帧错误”标志。若没有错误，对全部数据位进行奇偶校验，无校验错时，把数据位从移 位寄存器中送数据输入寄存器。若校验错，在状态寄存器中置奇偶错标志。

（7）本幀信息全部接收完，把线路上出现的高电平作为空闲位。

（8）当信号再次变为低时，开始进入下一幀的检测。

RS485和RS422

RS485总线,在要求通信距离为几十米到上千米时，广泛采用RS-485 串行总线标准。RS485采用平衡发送和差分接 收，因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。RS485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号 加以控制。RS485用于多点互连时非常方便，可以省掉许多信号线。应用RS485可以联网构成分布式系统，其允许 最多并联32台驱动器和32台接收器。

RS422总线,RS485和RS422电路原理基本相同，都是以差动方式发送和接受，不需要数字地线。差动工作是同速率 条件下传输距离远的根本原因，这正是二者与RS232的根本区别，因为RS232是单端输入输出，双工工作时至少需 要数字地线发送线和接受线三条线（异步传输），还可以加其它控制线完成同步等功能。RS422通过两对双绞线可 以全双工工作收发互不影响，而RS485只能半双工工作，发收不能同时进行，但它只需要一对双绞线。RS422 和RS485在19kpbs下能传输1200米。用新型收发器线路上可连接台设备。

详解单片机中的串行口

单片机内部有一个功能强大的全双工串行口，该串行口有四种工作方式，以供不同场合使用。波特率可由软件设置，由片内的定时器/计数器产生。串行口接收、发送均可工作在查询方式或中断方式，使用十分灵活。

单片机的串行口除了用于数据通信之外，还可以用来驱动单片机应用系统中的键盘和显示器，这是其他微机系统所不能比拟的。

串行口的结构与控制

为了进行串行数据通信，单片机同样也需要相应的串行接口电路。不过这个接口电路不是单独的芯片，而是集成在单片机芯片的内部，成为单片机芯片的一个组成部分。

80C51单片机内部的串行口，由发送缓冲寄存器 SBUF、接收缓冲寄存器 SBUF、发送控制寄存器、接收控制寄存器、输入移位寄存器和输出控制门组成。控制单片机串行口的控制寄存器共有两个：特殊功能寄存器 SCON 和 PCON，可以用软件改变两者的内容来控制串行口的工作方式和波特率。

缓冲寄存器SBUF

80C51单片机内部有一个全双工的串行通信口，即串行接收和发送缓冲器SBUF，这两个在物理上是独立的接收发送器，既可以接收数据，也可以发送数据。但接收缓冲器只能读出不能写入，而发送缓冲器则只能写入不能读出，两个缓冲器共用同一个地址(99H)。

这个通信口既可用于网络通信，也可实现串行异步通信，还可以当成同步移位寄存器使用。如果在通信口的输入输出引脚上加上电平转换器，还可方便地构成标准的RS-232和RS-485接口。

在逻辑上，SBUF只有一个，既表示发送寄存器，又表示接收寄存器，具有同一个地址(99H)。在物理上，SBUF有两个，一个是发送寄存器，另一个是接收寄存器。

串行口控制寄存器SCON

该寄存器的字节地址为98H，有位寻址功能。

SCON格式如下：

SM0(SCON.7)、SM1(SCON.6)：控制串行口的工作方式。

SM2(SCON.5)：允许方式2和方式3进行多机通信控制位。在方式2或方式3中，如SM2=1，则接收到的第9位数据(RB8)为0时不激活RI。在方式1时，如SM2=1，则只有收到有效停止位时才会激活RI。若没有接收到有效停止位，则RI清0。在方式0中，SM2必须置为0。

REN(SCON.4)：允许串行接收控制位。REN=1允许串行接收，REN=0则禁止串行接收。该标志由软件来置1或清0。

TB8(SCON.3)：是工作在方式2和方式3时，该位是要发送的第9位数据。在一些通信协议中该第9位用于奇偶校验(补奇或补偶);而在MCS-51多处理机通信中，这一位是区别地址帧还是数据帧的标志，需要时由软件置位或复位。

RB8(SCON.2)：是工作在方式2和方式3时，该位是已接收到的第9位数据，它是奇偶校验位。在MCS-51多处理机通信中是区别地址帧/数据帧的标志。在模式1中，若SM2=0，RB8存放的是已接收数据的停止位。在模式0中，RB8未用，需要时由软件来置1或清0。

TI(SCON.1)：发送中断标志位。在模式0中，发送完第8位数据时由硬件置位;在其他模式中发送停止位开始时刻由硬件置位。置位时TI=1，申请中断，CPU响应中断后，由软件来清除TI再发送下一帧数据。

RI(SCON.0)：接收中断标志位。在模式0中，接收完第8位数据时由硬件自动置位;在模式 1 中，SM2=1，只有接收到有效的停止位，才能对 RI 置位。在其他模式中，在接收停止位的半中间由硬件对RI置位。置位时申请中断，CPU响应中断后取走数据，清除RI标志，必须由软件清零。

SCON的所有位复位时被清零。

特殊功能寄存器PCON

其字节地址为87H，没有位寻址功能。PCON的格式如下：

其中与串行接口有关的只有D7位。

SMOD：波特率选择位。

串行口的工作方式

串行口有四种工作方式，它们是由串行口控制寄存器 SCON 的 SM0、SM1的状态来定义的，编码及功能如表2-3所示。在这四种工作方式中，串行通信只使用方式1、2、3。方式0主要用于扩展并行输入/输出口。

表2-3 串行口工作方式

表中：fosc为晶振频率，UART为通用异步接收和发生器。

方式0

在方式 0 状态下，串行口为同步移位寄存器输入/输出方式，其波特率是固定不变的，数据由RxD(P3.0)端输入，同步移位脉冲由TxD(P3.1)端输出。方式0主要用于扩展并行输入输出口(如串行LED数码管显示系统等)。

(1)方式0发送

当一个数据写入串行口发送缓冲器SBUF时，串行口即将8位数据以fosc/12的波特率从RxD引脚输出(从低位到高位)，发送完8位数据时，将发送中断标志TI置1。TxD引脚输出同步脉冲，波形如图2-22所示。

(2)方式0接收

在满足REN=1和RI=0的条件下，就会启动一次接收过程，此时RxD为串行输入端，TxD为同步脉冲输出端。串行接收的波特率为fosc/12，其时序如图2-23所示。当接收完一帧数据(8位)后，控制信号复位，中断标志 RI 被置 1，呈中断申请状态。当再次接收时，必须通过软件将RI清零。

▲图2-22 串行口“方式0”发送时序

▲图2-23 串行口“方式0”接收时序

在方式0中，SCON中的TB8、RB8位没用，多机通信控制位SM2位必须为0。在方式0下发送或接收完8位数据时，由硬件置1并发送中断标志TI或RI，向CPU申请中断，CPU响应TI或RI中断后，标志TI或RI必须由用户程序清0。

方式1

串行口以方式1工作时，SCON中的SM0、SM1两位分别为0、1，则串行口被控制为波特率可变的8位异步通信接口。发送的每帧信息为10位：1位起始位，8位数据位(先低位后高位)和1位停止位。

(1)方式1发送

串行口以方式1发送时，数据由TxD端输出，CPU执行一条数据写入发送数据缓冲器SBUF的指令，数据字节写入SBUF后，就启动串行口发送器发送。发送完一帧信息的数据位后，发送中断标志置1，其时序如图2-24所示。

▲图2-24 串行口“方式1”发送时序

(2)方式1接收

当REN=1时，允许接收器接收，数据从RxD端输入。接收器以所选波特率的16倍速率采样RxD端的电平，当检测到RxD端从1到0的跳变时，启动接收器接收，并复位内部的16分频计数器，以便实现同步。

在起始位，如果接收到的值不为0，则起始位无效，复位接收电路，当再次接收到一个由1到0的跳变时，重新启动接收器。如果接收值为0，则起始位有效，接收器开始接收本帧的其余信息(一帧信息为10位)。在方式1接收中，若同时满足以下两个条件：RI=0、SM2=0和接收到的停止位=1时，则接收数据有效，实现装载SBUF、停止位进入PB8、接收中断标志RI置1。接收控制器再次采样RxD的负跳变，以便接收下一帧数据。

若这两个条件不能同时满足，信息将丢失。中断标志RI必须由用户的软件清零，通常情况下，串行口以方式1工作时，SM2置为0。方式1的接收时序如图2-25所示。

▲图2-25 串行口“方式1”接收时序

方式2

当SM0、SMl两位分别为1、0时，串行口工作在方式2，此时串行口被定义为9位异步通信接口。发送时可编程位(TB8)根据需要设置为0或1，接收时，可编程位被送入SCON中的RB8。

(1)方式2发送

在方式2发送时，数据由TxD端输出，发送一帧信息由11位组成：1位起始位、8位数据位(低位在先、高位在后)、1位可编程位(第9位数据位)和1位停止位，附加的第9位数据为 SCON中的 TB8。TB8由软件置 1 或清 0，可作为多机通信中的数据标志位，也可作为数据的奇偶校验位。

CPU在执行一条写SBUF的指令后，便立即启动发送器发送，送完一帧信息后，TI被置1，其时序如图2-26所示。在发送下一帧信息之前，TI必须由中断服务程序(或查询程序)清0。

▲图2-26 串行口“方式2”发送时序

(2)方式2接收

当 SM0、SMl两位分别为1、0，且 REN=1 时，允许串行口以方式 2 接收数据。数据由 RxD端输入，接收11位信息：1位起始位、8位数据位、1位可编程位(第9位数据)和1位停止位。当接收器采样到RxD端从1到0的跳变，并判断起始位有效后，便开始接收一帧信息。当接收器接收到第9位数据后，如果RI=0且SM2=0或接收到的第9位数据为1时，接收到的数据送入SBUF，第9位数据送入RB8，并置RI=1，其时序如图2-27所示。若不能同时满足这两个条件，接收的信息将丢失。

▲图2-27 串行口“方式2”接收时序

方式3

当SM0、SM1两位为11时，串行口工作在方式3，方式3为波特率可变的9位异步通信方式，除了波特率外，方式3和方式2的发送时序和接收时序相同。

波特率的计算与串行口初始化

波特率的计算

在串行通信中，收发双方的波特率必须保持一致。通过软件可设定串行口的4种工作方式，并确定每种方式的波特率。

(1)方式0的波特率是固定的，为单片机晶振频率fosc的1/12，即BR=fosc/12。

如fosc=6MHz，则波特率500kbit/s;如fosc=12MHz，则波特率为1Mbit/s。

(2)方式 2 的波特率也是固定的，且有两种。一种是晶振频率的 1/32，另一种是晶振频率的1/64，即fosc/32和fosc/64。如用公式表示为：

式中，SMOD为特殊功能寄存器PCON串行口波特率系数的控制位，SMOD=1表示波特率加倍。注意，PCON不能使用位寻址，只能对其进行字节操作。

如12M晶振系统中，若SMOD=0，则波特率=187.5kbit/s;SMOD=1，则波特率375kbit/s。

(3)方式1和方式3的波特率是可变的，其波特率由定时器1的计数溢出(对80C52来说，也可使用定时器2的计数溢出)决定，公式为：

式中定时器1溢出率计算公式为：

各种方式波特率的计算如表2-4所示。

表2-4 波特率的计算公式

表中，若SMOD=0，则K=1;若SMOD=1，则K=2。

通常使用单片机的串行口时，选用的晶振频率 fosc比较固定(一般为 6MHz ， 12MHz 或11.0592MHz)。单片机和微机通信时，选用的波特率也相对固定。

实际使用中，经常根据已知波特率和时钟频率来计算定时器T1的初值。为方便使用，将常用的波特率和初值X间的关系列成表2-5。

表2-5 常用通信方式及其波特率

其中有以下三点需要注意。

(1)表2-5中仅为一些特定系统串口通信时的典型数据，对于其他一些未列出的波特率，应通过前述公式进行计算获取。并可进行相关参数调整，以获得需求的波特率。

(2)在使用的时钟振荡频率为12MHz或6MHz时，表中初值X和相应的波特率之间有一定误差。例如，FDH的对应的理论值是10416波特(时钟振荡频率为6MHz时)，与9600波特相差816波特，消除误差可以通过调整时钟振荡频率 fosc来实现。例如，如果采用的时钟振荡频率为11.0592MHz，在要求串行通信的系统中，为保证串行通信准确，一般使用11.0592Hz的晶振。

(3)如果串行通信选用很低的波特率，可将定时器T1设置为方式1定时。但T1溢出时，需要在中断服务程序中重新装入初值。中断响应时间和执行指令时间也会使波特率产生一定的误差，可用改变初值的方法进行适当调整。

串行通信的校验

异步通信时可能会出现帧格式错、超时错等传输错误。在具有串行口的单片机的开发中，应考虑在通信过程中对数据差错进行校验，因为差错校验是保证准确无误通信的关键。常用差错校验方法有奇偶校验(80C51系列单片机编程采用此法)、和校验及循环冗余码校验等。

(1)奇偶校验

在发送数据时，数据位尾随的一位数据为奇偶校验位(1或0)。当设置为奇校验时，数据中1的个数与校验位1的个数之和应为奇数;当设置为偶校验时，数据中1的个数与校验位中1的个数之和应为偶数。接收时，接收方应具有与发送方一致的差错检验设置，当接收一个字符时，对 1的个数进行校验，若二者不一致，则说明数据传送出现了差错。

奇偶校验是按字符校验，数据传输速度将受到影响。这种特点使得它一般只用于异步串行通信中。

(2)和校验

所谓和校验，是指发送方将所发送的数据块求和(字节数求和)，并产生一个字节的校验字符(校验和)附加到数据块末尾。接收方接收数据时也是先对数据块求和，将所得结果与发送方的校验和进行比较，相符则无差错，否则即出现了差错。这种和校验的缺点是无法检验出字节位序的错误。

(3)循环冗余码校验

这种校验是对一个数据块校验一次。例如对磁盘信息的访问、ROM或RAM存储区的完整性等的检验。这种方法广泛应用于串行通信方式。

串行口初始化

在使用单片机串行口之前，应对其进行编程初始化，主要是设置产生波特率的定时器1、串行口控制和中断控制，具体步骤如下。

(1)确定定时器l的工作方式——编程TMOD寄存器。

(2)计算定时器l的初值——装载THl、TLl。

(3)启动定时器1——编程TCON中的TRl位。

(4)确定串行口的控制——编程SCON。
