51单片机寄存器功能一览表

21个特殊功能寄存器(52系列是26个)不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作(这里介绍一个技巧：其地址能被8整除的都可以位寻址)。

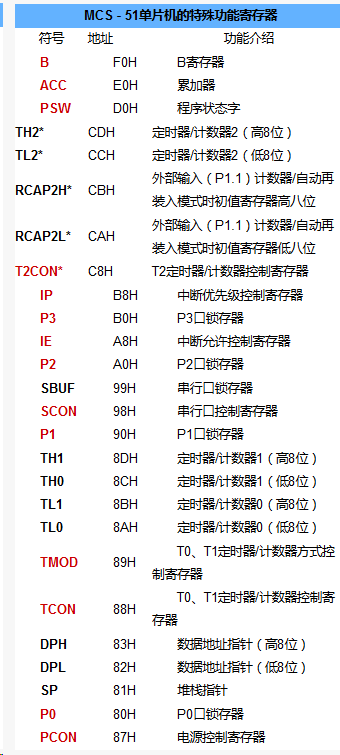

在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器(SFR)。这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器)：

分别说明如下：

1、ACC---是累加器，通常用A表示

这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢?或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。自身带有全零标志Z，若A=0则Z=1;若A≠0则z=0。该标志常用作程序分枝转移的判断条件。

2、B--一个寄存器

在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。

3、PSW-----程序状态字。

这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。它的各位功能请看下表：

下面我们逐一介绍各位的用途

CY：进位标志。

8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办?最高位就进到这里来。这样就没事了。有进、借位，CY=1;无进、借位，CY=0

例：78H+97H(01111000+10010111)

AC：辅助进、借位(高半字节与低半字节间的进、借位)。

例：57H+3AH(01010111+00111010)

F0：用户标志位

由用户(编程人员)决定什么时候用，什么时候不用。

RS1、RS0：工作寄存器组选择位

通过修改PSW中的RS1、RS0两位的状态，就能任选一个工作寄存器区。这个特点提高了MCS-51现场保护和现场恢复的速度。对于提高CPU的工作效率和响应中断的速度是很有利的。若在一个实际的应用系统中，不需要四组工作寄存器，那么这个区域中多余单元可以作为一般的数据缓冲器使用。

0V：溢出标志位

运算结果按补码运算理解。有溢出，OV=1;无溢出，OV=0。什么是溢出我们后面的章节会讲到。

P：奇偶校验位

它用来表示ALU运算结果中二进制数位“1”的个数的奇偶性。若为奇数，则P=1，否则为0。运算结果有奇数个1，P=1;运算结果有偶数个1，P=0。

例：某运算结果是78H(01111000)，显然1的个数为偶数，所以P=0。

4、DPTR(DPH、DPL)--------数据指针

可以用它来访问外部数据存储器中的任一单元，如果不用，也可以作为通用寄存器来用，由我们自已决定如何使用。分成DPL(低8位)和DPH(高8位)两个寄存器。用来存放16位地址值，以便用间接寻址或变址寻址的方式对片外数据RAM或程序存储器作64K字节范围内的数据操作。

5、P0、P1、P2、P3--------输入输出口(I/O)寄存器

这个我们已经知道，是四个并行输入/输出口(I/O)的寄存器。它里面的内容对应着管脚的输出。

6、IE-----中断充许寄存器

可按位寻址，地址：A8H

EA (IE.7)：EA=0时，所有中断禁止(即不产生中断);EA=1时，各中断的产生由个别的允许位决定

- (IE.6)：保留

ET2(IE.5)：定时2溢出中断允许(8052用)

ES (IE.4)：串行口中断允许(ES=1允许，ES=0禁止)

ET1(IE.3)：定时1中断允许

EX1(IE.2)：外中断INT1中断允许

ET0(IE.1)：定时器0中断允许

EX0(IE.0)：外部中断INT0的中断允许

7、IP-----中断优先级控制寄存器

可按位寻址，地址位B8H

- (IP.7)：保留

- (IP.6)：保留

PT2(IP.5)：定时2中断优先(8052用)

PS (IP.4)：串行口中断优先

PT1(IP.3)：定时1中断优先

PX1(IP.2)：外中断INT1中断优先

PT0(IP.1)：定时器0中断优先

PX0(IP.0)：外部中断INT0的中断优先

8、TMOD-----定时器控制寄存器

不按位寻址，地址89H

GATE ：定时操作开关控制位，当GATE=1时，INT0或INT1引脚为高电平，同时TCON中的TR0或TR1控制位为1时，计时/计数器0或1才开始工作。若GATE=0，则只要将TR0或TR1控制位设为1，计时/计数器0或1就开始工作。

C/T ：定时器或计数器功能的选择位。C/T=1为计数器，通过外部引脚T0或T1输入计数脉冲。C/T=0时为定时器，由内部系统时钟提供计时工作脉冲。

M1 、M0：T0、T1工作模式选择位

9、TCON-----定时器控制寄存器

可按位寻址，地址位88H

TF1：定时器T1溢出标志，可由程序查询和清零，TF1也是中断请求源，当CPU响应T1中断时由硬件清零。

TF0：定时器T0溢出标志，可由程序查询和清零，TF0也是中断请求源，当CPU响应T0中断时由硬件清零。

TR1：T1充许计数控制位，为1时充许T1计数。

TR0：T0充许计数控制位，为1时充许T0计数。

IE1：外部中断1请示源(INT1，P3.3)标志。IE1=1，外部中断1正在向CPU请求中断，当CPU响应该中断时由硬件清“0”IE1(边沿触发方式)。

IT1：外部中断源1触发方式控制位。IT1=0，外部中断1程控为电平触发方式，当INT1(P3.3)输入低电平时，置位IE1。

IE0：外部中断0请示源(INT0，P3.2)标志。IE0=1，外部中断1正在向CPU请求中断，当CPU响应该中断时由硬件清“0”IE0(边沿触发方式)。

IT0：外部中断源0触发方式控制位。IT0=0，外部中断1程控为电平触发方式，当INT0(P3.2)输入低电平时，置位IE0。

10、SCON----串行通信控制寄存器

它是一个可寻址的专用寄存器，用于串行数据的通信控制，单元地址是98H，其结构格式如下：

(1)SM0、SM1：串行口工作方式控制位。

SM0，SM1 工作方式

00 方式0-波特率由振荡器频率所定：振荡器频率/12

01 方式1-波特率由定时器T1或T2的溢出率和SMOD所定：2SMOD ×(T1溢出率)/32

10 方式2-波特率由振荡器频率和SMOD所定：2SMOD ×振荡器频率/64

11 方式3-波特率由定时器T1或T2的溢出率和SMOD所定：2SMOD ×(T1溢出率)/32

(2)SM2：多机通信控制位。< br> 多机通信是工作于方式2和方式3，SM2位主要用于方式2和方式3。接收状态，当串行口工作于方式2或3，以及SM2=1时，只有当接收到第9位数据(RB8)为1时，才把接收到的前8位数据送入SBUF，且置位RI发出中断申请，否则会将接受到的数据放弃。当SM2=0时，就不管第位数据是0还是1，都难得数据送入SBUF，并发出中断申请。

工作于方式0时，SM2必须为0。

(3)REN：允许接收位。< br> REN用于控制数据接收的允许和禁止，REN=1时，允许接收，REN=0时，禁止接收。

(4)TB8：发送接收数据位8。< br> 在方式2和方式3中，TB8是要发送的——即第9位数据位。在多机通信中同样亦要传输这一位，并且它代表传输的地址还是数据，TB8=0为数据，TB8=1时为地址。

(5)RB8：接收数据位8。

在方式2和方式3中，RB8存放接收到的第9位数据，用以识别接收到的数据特征。

(6)TI：发送中断标志位。

可寻址标志位。方式0时，发送完第8位数据后，由硬件置位，其它方式下，在发送或停止位之前由硬件置位，因此，TI=1表示帧发送结束，TI可由软件清“0”。

(7)RI：接收中断标志位。

可寻址标志位。接收完第8位数据后，该位由硬件置位，在其他工作方式下，该位由硬件置位，RI=1表示帧接收完成。

11、PCON-----电源管理寄存器

PCON主要是为CHMOS型单片机的电源控制而设置的专用寄存器，单元地址是87H，其结构格式如下：

在CHMOS型单片机中，除SMOD位外，其他位均为虚设的，SMOD是串行口波特率倍增位，当SMOD=1时，串行口波特率加倍。系统复位默认为SMOD=0。

12、T2CON-----T2状态控制寄存器

TF2：T2溢出中断标志。TF2必须由用户程序清“0”。当T2作为串口波特率发生器时，TF2不会被置“1”。

EXF2：定时器T2外部中断标志。EXEN2为1时，当T2EX(P1.1)发生负跳变时置1中断标志DXF2，EXF2必须由用户程序清“0”。

TCLK：串行接口的发送时钟选择标志。TCLK=1时，T2工作于波特率发生器方式。

RCLK：串行接口的接收时钟选择标志位。RCLK=1时，T2工作于波特率发生器方式。

EXEN2：T2的外部中断充许标志。

C/T2：外部计数器/定时器选择位。C/T2=1时，T2为外部事件计数器，计数脉冲来自T2(P1.0);C/T2=0时，T2为定时器，振荡脉冲的十二分频信号作为计数信号。

TR2：T2计数/定时控制位。TR1为1时充许计数，为0时禁止计数。

CP/RL2：捕捉和常数自动再装入方式选择位。为1时工作于捕捉方式，为0时T2工作于常数自动再装入方式。当TCLK或RCLK为1时，CP/RL2被忽略，T2总是工作于常数自动再装入方式。

下面对T2CON的D0、D2、D4、D5几位主要控制T2的工作方式，下面对这几位的组合关系进行

总结

单片机C语言之函数

函数定义

函数是一个自我包含的完成一定相关功能的执行代码段。通常C语言的编译器会自带标准的函数库，这些都是一些常用的函数。标准函数已由编译器软件商编写定义，使用者直接调用就能了，而无需定义。但是标准的函数不足以满足使用者的特殊要求，因此C语言允许使用者根据需要编写特定功能的函数，要调用它必须要先对其进行定义。

定义的模式如下：

函数类型 函数名称(形式参数表)

函数类型是说明所定义函数返回值的类型。返回值其实就是一个变量，只要按变量类型来定义函数类型就行了。如函数不需要返回值函数类型能写作“void”表示该函数没有返回值。注意的是函数体返回值的类型一定要和函数类型一致，不然会造成错误。

函数名称的定义在遵循C语言变量命名规则的同时，不能在同一程序中定义同名的函数，这将会造成编译错误(同一程序中是允许有同名变量的，因为变量有全局和局部变量之分)。

形式参数是指调用函数时要传入到函数体内参与运算的变量，它可以是一个、几个或没有。当函数不需要形式参数时(即无参函数)，括号内为空或写入“void”表示，但括号不能少。

函数体中能包含有局部变量的定义和程序语句，如函数要返回运算值则要使用return语句进行返回。若在函数的{｝号中也能什么也不写，这就成了空函数。在一个程序项目中可以写一些空函数，在以后的修改和升级中能方便的在这些空函数中进行功能扩充。

函数的调用

函数定义好以后，要被其它函数调用了才能被执行。C语言的函数是能相互调用的，但在调用函数前，必须对函数的类型进行说明，就算是标准库函数也不例外。

标准库函数的说明会被按功能分别写在不一样的头文件中，使用时只要在文件最前面用#include预处理语句引入相应的头文件。如前面使用的printf函数的说明是放在文件名为stdio.h的头文件中。

调用就是指一个函数体中引用另一个已定义的函数来实现所需要的功能，这个时候函数体称为主调用函数，函数体中所引用的函数称为被调用函数。主函数只是相对于被调用函数而言。

一个函数体中能调用数个其它的函数，这些被调用的函数同样也能调用其它函数，也能嵌套调用。但是在c51语言中有一个函数是不能被其它函数所调用的，它就是main主函数。

标准库函数只要用#include引入已写好说明的头文件，在程序就能直接调用函数了。如调用的是自定义的函数则要用如下形式编写函数类型说明：

类型标识符 函数的名称(形式参数表);

这样的说明方式是用在被调函数定义和主调函数是在同一文件中。也能把这些写到文件名.h的文件中用#include“文件名.h”引入。

如果被调函数的定义和主调函数不是在同一文件中的，则要用如下的方式进行说明，说明被调函数的定义在同一项目的不一样文件之上，这样说明的函数也能称为外部函数，定义如下：

extern类型标识符 函数的名称(形式参数表);

函数的定义和说明是完全不一样的，在编译的角度上看函数的定义是把函数编译存放在ROM的某一段地址上，而函数说明是告诉编译器要在程序中使用那些函数并确定函数的地址。如果在同一文件中被调函数的定义在主调函数之前，这个时候能不用说明函数类型。也就是说在main函数之前定义的函数，在程序中就能不用写函数类型说明了。能在一个函数体调用另一个函数(嵌套调用)，但不允许在一个函数定义中定义另一个函数。还要注意的是函数定义和说明中的“类型、形参表、名称”等都要相一致。

(二)函数调用的一般形式

调用函数的一般形式如下：

函数名 (实际参数表)

“函数名”就是指被调用的函数。

实际参数表能为零或多个参数，多个参数时要用逗号隔开，每个参数的类型、位置应与函数定义时所的形式参数一一对应，它的作用就是把参数传到被调用函数中的形式参数，如果类型不对应就会产生一些错误。调用的函数是无参函数时不写参数，但不能省后面的括号。

下面我们看一下在实际应用中函数不同的调用方式：

1. 函数语句

例如printf(“Hello World!\n”);

它以“Hello World!\n”为参数调用printf这个库函数，在这里函数调用被看作了一条语句。

2. 函数参数

“函数参数”这种方式是指被调用函数的返回值当作另一个被调用函数的实际参数，如temp=StrToInt(CharB(16));CharB的返回值作为StrToInt函数的实际参数传递。

3. 函数表达式

例如temp=Count();

这个函数的调用作为一个运算对象出现在表达式中，称为函数表达式。例子中Count()返回一个int类型的返回值直接赋值给temp。注意的是这种调用方式要求被调用的函数能返回一个同类型的值，不然会出现不可预料的错误。

C51常用头文件

下面介绍一些常用的C51头文件：

absacc.h——包含允许直接访问8051不同存储区的宏定义;

assert.h——文件定义assert 宏，可以用来建立程序的测试条件;

ctype——字符转换和分类程序;

intrins.h——文件包含指示编译器产生嵌入式固有代码的程序的原型;

math.h——数学程序;

reg51.h——51的特殊寄存器;

reg52.h——52的特殊寄存器;

setjmp.h——定义jmp_buf类型和setjmp和longjmp程序的原型;

stdarg.h——可变长度参数列表程序;

stdlib.h——存储区分配程序;

stdio.h——标准输入和输出程序;

string.h——字符串操作程序、缓冲区操作程序。

对于常用的MCS-51单片机，必须包含reg51.h的头文件，因为该文件对51单片机的相关寄存器及位进行了定义，这样在程序中才可以使用这些资源。

reg51.h文件的具体内容如下：

#ifndef __REG51_H__

#define __REG51_H__

/* BYTE Register */ //单元定义

sfr P0 = 0x80;

sfr P1 = 0x90;

sfr P2 = 0xA 0 ;

sfr P3 = 0xB0;

sfr PSW = 0xD0;

sfr ACC = 0xE0;

sfr B = 0xF0;

sfr SP = 0x81;

sfr DPL = 0x82;

sfr DPH = 0x83;

sfr PCON = 0x87;

sfr TCON = 0x88;

sfr TMOD = 0x89;

sfr TL0 = 0x8A;

sfr TL1 = 0x8B;

sfr TH0 = 0x8C;

sfr TH1 = 0x8D;

sfr IE = 0xA8;

sfr IP = 0xB8;

sfr SCON = 0x98;

sfr SBUF = 0x99;

/* BIT Register */

/* PSW */ //位定义

sbit CY = 0xD7;

sbit AC = 0xD6;

sbit F0 = 0xD5;

sbit RS1 = 0xD4;

sbit RS0 = 0xD3;

sbit OV = 0xD2;

sbit P = 0xD0;

/* TCON */

sbit TF1 = 0x8F;

sbit TR1 = 0x8E;

sbit TF0 = 0x8D;

sbit TR0 = 0x8C;

sbit IE1 = 0x8B;

sbit IT1 = 0x8A;

sbit IE0 = 0x89;

sbit IT0 = 0x88;

/* IE */

sbit EA = 0xAF;

sbit ES = 0xAC;

sbit ET1 = 0xAB;

sbit EX1 = 0xAA;

sbit ET0 = 0xA9;

sbit EX0 = 0xA8;

/* IP */

sbit PS = 0xBC;

sbit PT1 = 0xBB;

sbit PX1 = 0xBA;

sbit PT0 = 0xB9;

sbit PX0 = 0xB8;

/* P3 */

sbit RD = 0xB7;

sbit WR = 0xB6;

sbit T1 = 0xB5;

sbit T0 = 0xB4;

sbit INT1 = 0xB3;

sbit INT0 = 0xB2;

sbit TXD = 0xB1;

sbit RXD = 0xB0;

/* SCON */

sbit SM0 = 0x9F;

sbit SM1 = 0x9E;

sbit SM2 = 0x9D;

sbit REN = 0x9C;

sbit TB8 = 0x9B;

sbit RB8 = 0x9A;

sbit TI = 0x99;

sbit RI = 0x98;

#endif

而absacc.h为对8051单片机的不同存储区的宏定义，具体如下：

#define CBYTE ((unsigned char volatile code *) 0) //定义程序存储器;

#define DBYTE ((unsigned char volatile data *) 0) //定义片内数据存储区;

#define PBYTE ((unsigned char volatile pdata *) 0) //定义页寻址空间;

#define XBYTE ((unsigned char volatile xdata *) 0) //定义片外数据存储区。

而intrins.h文件对指示编译器产生嵌入式代码，如空操作执行、位指令、栈操作指令等，该文件的具体内容如下：

extern void _nop_ (void); //空操作8051 NOP指令

extern bit _testbit_ (bit); //测试并清零位8051 JBC指令

extern unsigned char _cror_ (unsigned char，unsigned char); //字符循环左移

extern unsigned int _iror_ (unsigned int，unsigned char); //字符循环右移

extern unsigned long _lror_ (unsigned long，unsigned char); //整数循环右移

extern unsigned char _crol_ (unsigned char，unsigned char); //整数循环右移

extern unsigned int _irol_ (unsigned int，unsigned char); //整数循环左移

extern unsigned long _lrol_ (unsigned long，unsigned char); //长整数循环左移

extern unsigned char _chkfloat_(float); //测试并返回源点数状态

extern void _push_ (unsigned char _sfr); //压入堆栈

extern void _pop_ (unsigned char _sfr); //弹出堆栈
