LM2596降压模块在单片机系统中的应用

想到单片机系统中的稳压降压模块大家第一时间会想到LM7805，AMS117等常用芯片作为单片机系统中的稳压模块，而且他们造价低廉，不需要外部扩展其它元件就可以直接使用所以得到了广泛的应用。

LM7805

但是LM7805有一个致命的缺点就是发热量高，而且输出电流较小，在单片机系统中如果外部器件电流很小选择7805是可以的，当我们需要驱动继电器等电流较大的模块时LM7805就显得力不从心，高的发热量意味着电源的损耗。而且7805的输入电压如果在15V左右即使输出负载需要的电流很小其发热量也很高大约85摄氏度左右，所以必须要对其增加散热片或者散热风扇。这就意味着成本及PCB布局的影响。

而 LM2596是降压型电源管理单片集成电路的开关电压调节器，能够输出3A的驱动电流，同时具有很好的线性和负载调节特性。固定输出版本有3.3V、5V、12V，可调版本可以输出小于37V的各种电压。由于其为开关电压调节器所以自身发热量很小，输入电压范围宽与7805相比需要增加几个外部元件。

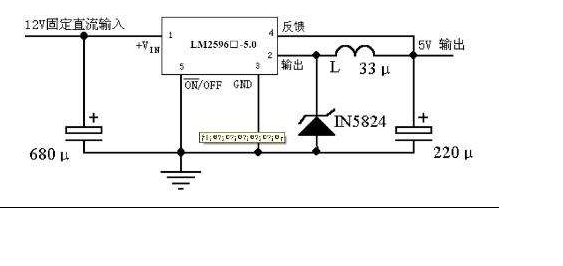

LM2596固定输出

从上图我们可以看到相比较于7805 LM2596多了四个外部元件，单其输出电流最大可以达到3A足以应对常见的单片机系统，而且输入电压范围广最高输入电压40V。LM2596还有可调版本用可调版本做一个0-30v的大电流可调电源完全没有问题。

LM2596可调版本

上图是一个LM2596可调版本电路图，其可以输出0-37v的直流电压，相比较于LM317性能强太多。

温室大棚内电动卷膜器的自动控制详解

电动卷膜器的控制器是系统控制的关键核心，它采用AT89s52单片机。89s52单片机是一种低功耗，高性能的8为控制器，在休眠时功耗更低，程序执行速度快，可以确保对无线信号的捕获处理。控制器的外围电路包括电源转换电路，复位电路和指示灯电路等。

电动卷膜器控制器的电源设计采用了LM317稳压芯片，直接将24V电压转换为5V，为单片机系统提供电源。LM317是三端可调正稳压器，可提供1.5A的输出电流，线性调整率和负载调整率比标准的固定稳压好的多，内置过流过热保护电路，为控制系统提供高质量的电源。另外，输出端外接0.1UF的电容，以改变卷膜器电路的瞬态响应。复位电路提供上电自动复位和人工复位。控制电路电源指示使用发光二极管，二极管承受电流与电压均较小，电源需串接1K的限流电阻。

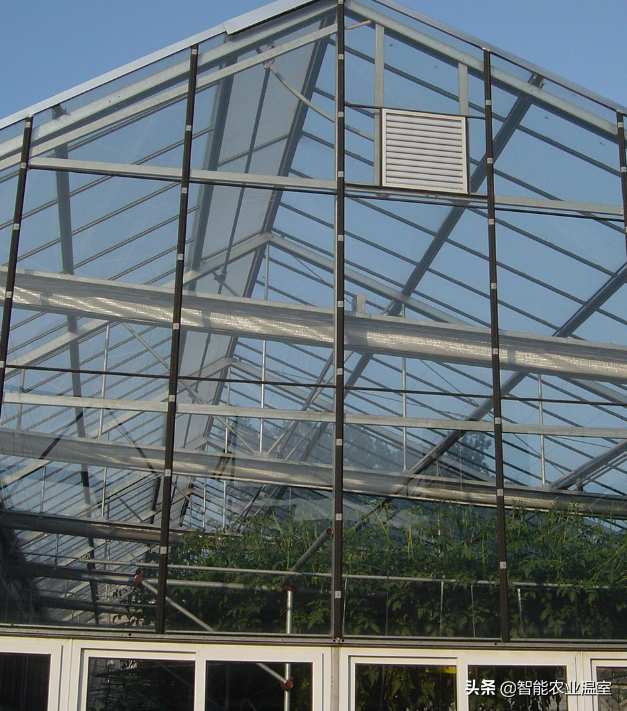

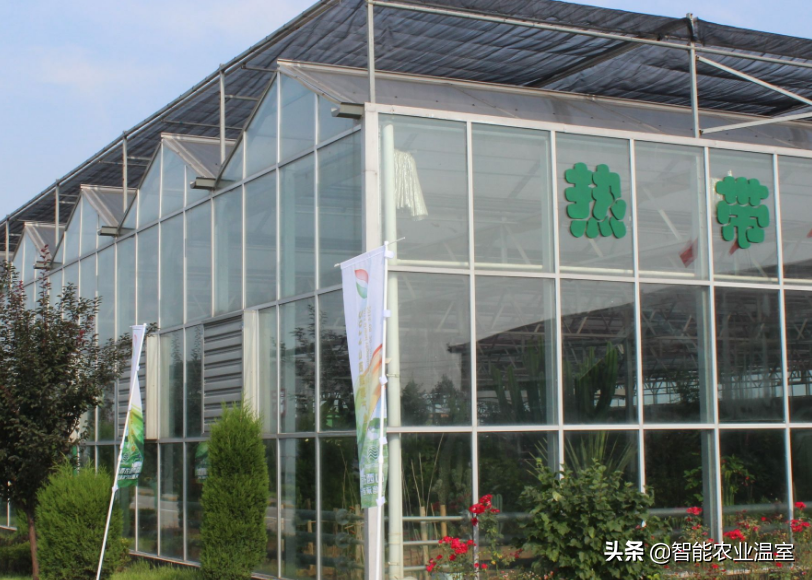

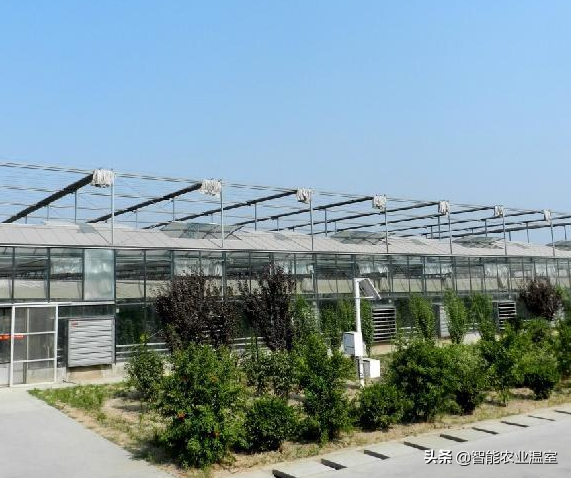

电动卷膜器是最新一代温室卷膜通风降温设备，取代传统手动卷膜器以实现快速卷、放膜及温室环境的自动控制。它具有重量轻、输出扭矩大、输出自锁、行程调节精度高、调节范围大、防雨水、防结露及耗电量低等特点，适用于不同气候条件下使用，是现代日光温室的最佳选择。

电动卷膜器行程调节操作说明：

1.松开电动卷膜器的两个行程调节钮上的锁紧螺钉，转动行程调节钮，使两个齿环凸台均未压在微动开关触点上。扳动电源的换向开关电动卷帘器开始工作，此时确认电源换向开关的“卷膜方向”、“放膜方向”位置。

2.将电源换向开关置于“卷膜方向”位置，用手转动任意一个行程调节钮，使齿环凸台压住微动开关的触点（能感觉到咔嚓声）, 此时电动卷帘器电机若停止转动，说明此调节钮是用来调整“卷膜”方向行程的。若电机未停止转动，说明另一调节钮是用来调整“卷膜”方向行程的。

3.将电源换向开关置于“卷膜方向”位置, 用手旋转“卷膜方向”行程调节钮调节卷膜行程，在确认卷膜行程后，轻轻拉起旋钮。将电源置于“放膜方向”位置, 用手旋转“放膜方向”行程调节钮调节放膜行程，在确认放膜行程后，轻轻拉起旋钮。
