零成本学习之单片机开发之(3)跑马灯原来可以这么玩

从今天开始给大家逐步讲解单片机编程，有兴趣的小伙伴们，可以关注本课程，完全免费。

本人从事从2004年大学毕业开始从事开发工作，先后做过单片机开发、ucOSII开发、手机开发、android APP开发、PHP开发、微信小程序开发，目前从事物联网开发。我本人并非学计算机的，除了学校上课之外，基本上这些开发都是自学的。边学习边工作，基本上以学以致用为目的，用到什么学习什么。

深深体会到自学的艰辛，尤其是最初入门的时候，那道砍迈过去后面再学习基本上就简单多了，所谓触类旁通，举一反三。但是前面打基础的时候是非常费力的，看到很多评论说C语言指针太难了，后来就放弃了。其实那是没有找到好的学习方法，没有人指导。只要有人带一带指点一下，问题很快就能解决。

相比于国外的开源学习氛围，我认为我们做的还远远不够，我们的编程大师还非常少，像ucLinux、ucOSII、FreeRtos等等非常有名的嵌入式操作系统，商业的更不用说了，太多了。我们在软件方面一直都是落后的状态，当然近几年我们自己也有不少好的作品。比如，Huawei LiteOS、Alios Things、djyos、RT-Thread、SylixOS等。一直想为学习单片机的同学做点什么，今年相对来说会轻松一些，利用闲暇时间，给大家分享一些案例、学习方法和心得。本课系列课程主要针对初学者、单片机学习爱好者、学习中遇到困难者，有什么不清楚的地方可以留言讨论。

首先、课程目标

第二、原理图设计

第三、编码设计

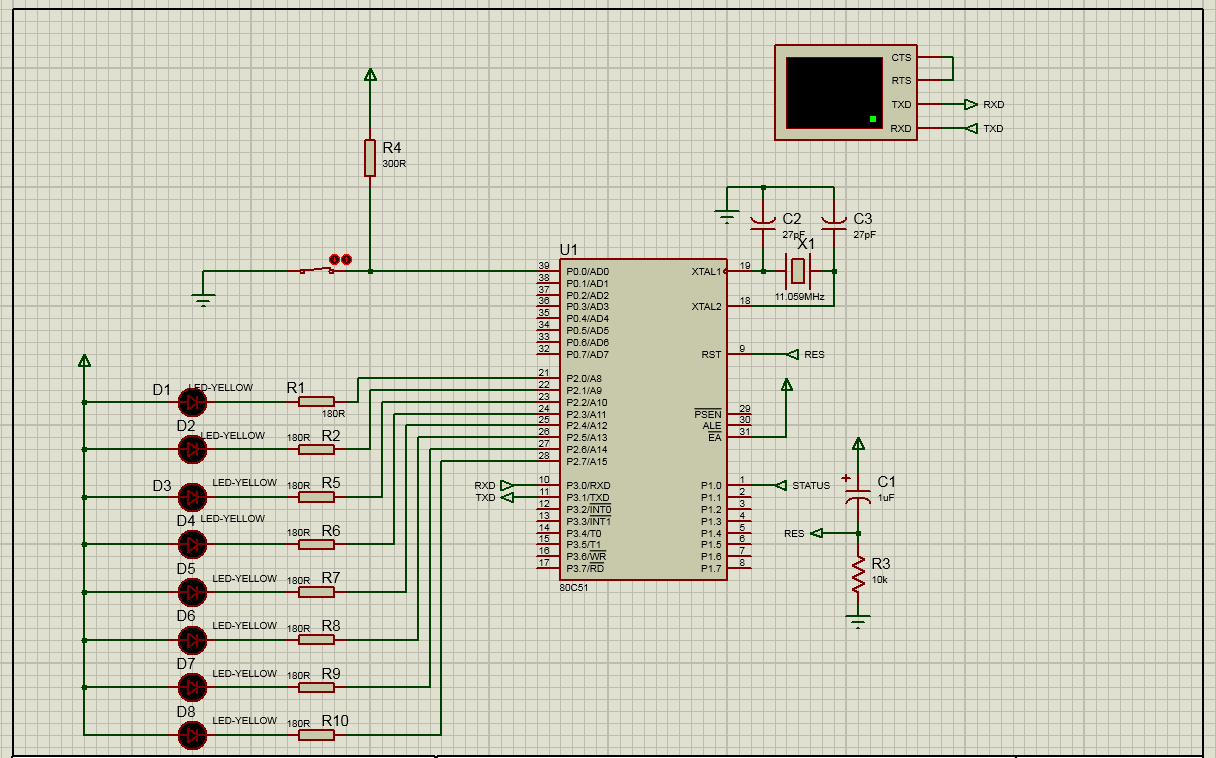

软硬件接口

软件流程

1.串口初始化

2.主循环处入口

3.考虑到排版整洁性，只上了主函数代码，其他模块代码见源代码文件

void main(void)

{

initUart();//串口初始化

while(1)//主循环

{

handleKey();//检测按键

checkMode();//根据按键事件切换显示模式

handleMode();//根据显示模式更新显示数据

if(ledmode%2==0)//根据显示模式把数据显示到LED上

displayDriver1(cnt);

else

displayDriver2(cnt);

delay(100); //延时100ms

}

}

最后、知识点总结

1.跑马灯也是IO操作的进一步巩固，只不过加入了时序上的小算法，看起来更具有动态感

2.注意如何通过按键事件切换模式的

3.注意如何模式和更新的数据进行换算的

4.注意显示驱动的技巧

5.本次课程所用的工程文件私信20002，系统自动给出下载链接。

本次课程到此结束，如果有什么疑问欢迎留言。

不花费一分钱，实现跑马灯编程实验

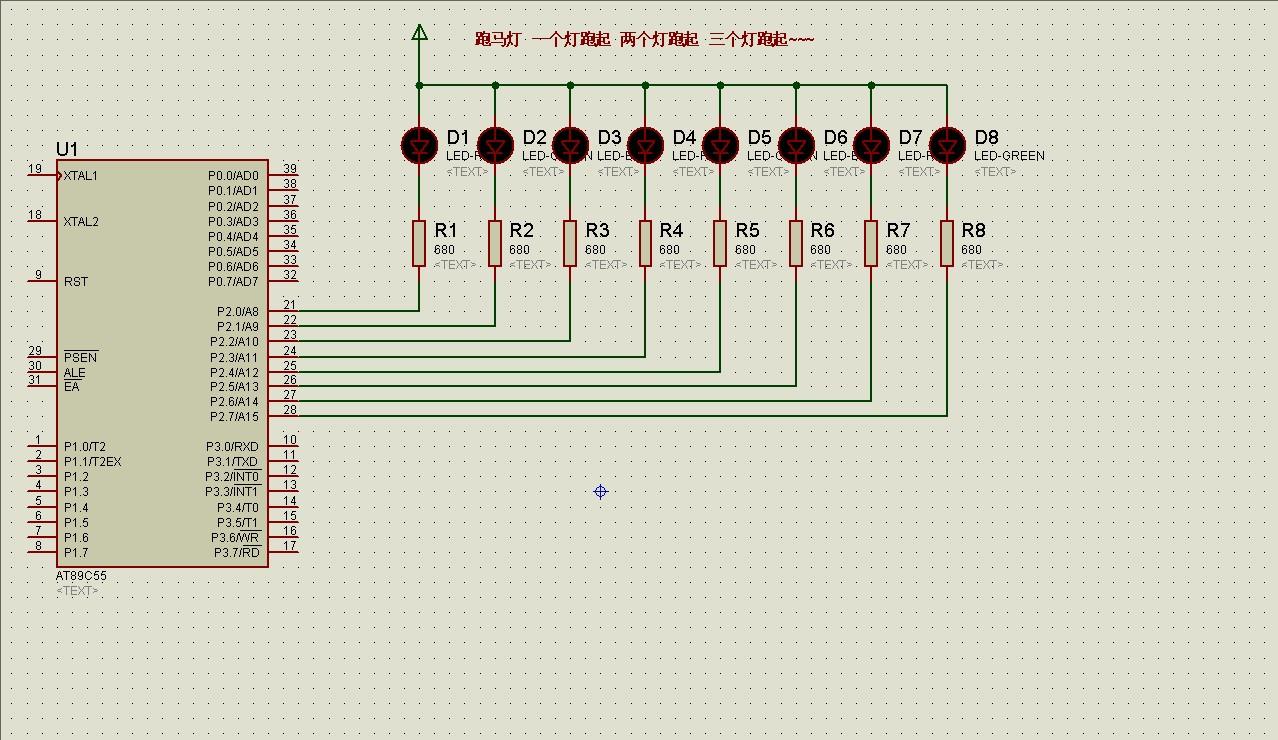

建立仿真工程

初学者学习单片机编程，并不需要去网上买个开发板才能开始编程做实验，若是想先了解，可以先用proteus仿真软件来做实验，Protues软件具有其它EDA工具软件的功能。这些功能是：

1．原理布图

2．PCB自动或人工布线

3．SPICE电路仿真

另外，它可以仿真51系列、AVR、PIC、ARM、等常用主流单片机。还可以直接在基于原理图的虚拟原型上编程，再配合显示及输出，能看到运行后输入输出的效果。配合系统配置的虚拟逻辑分析仪、示波器等，Proteus建立了完备的电子设计开发环境。下面用AT89C55单片机外部连接8个LED反光二极管，采用共阴极连接方法。当单片机管脚输出为0时，LED亮；当管脚输出为1时，LED灭。

链接方法

编程环境

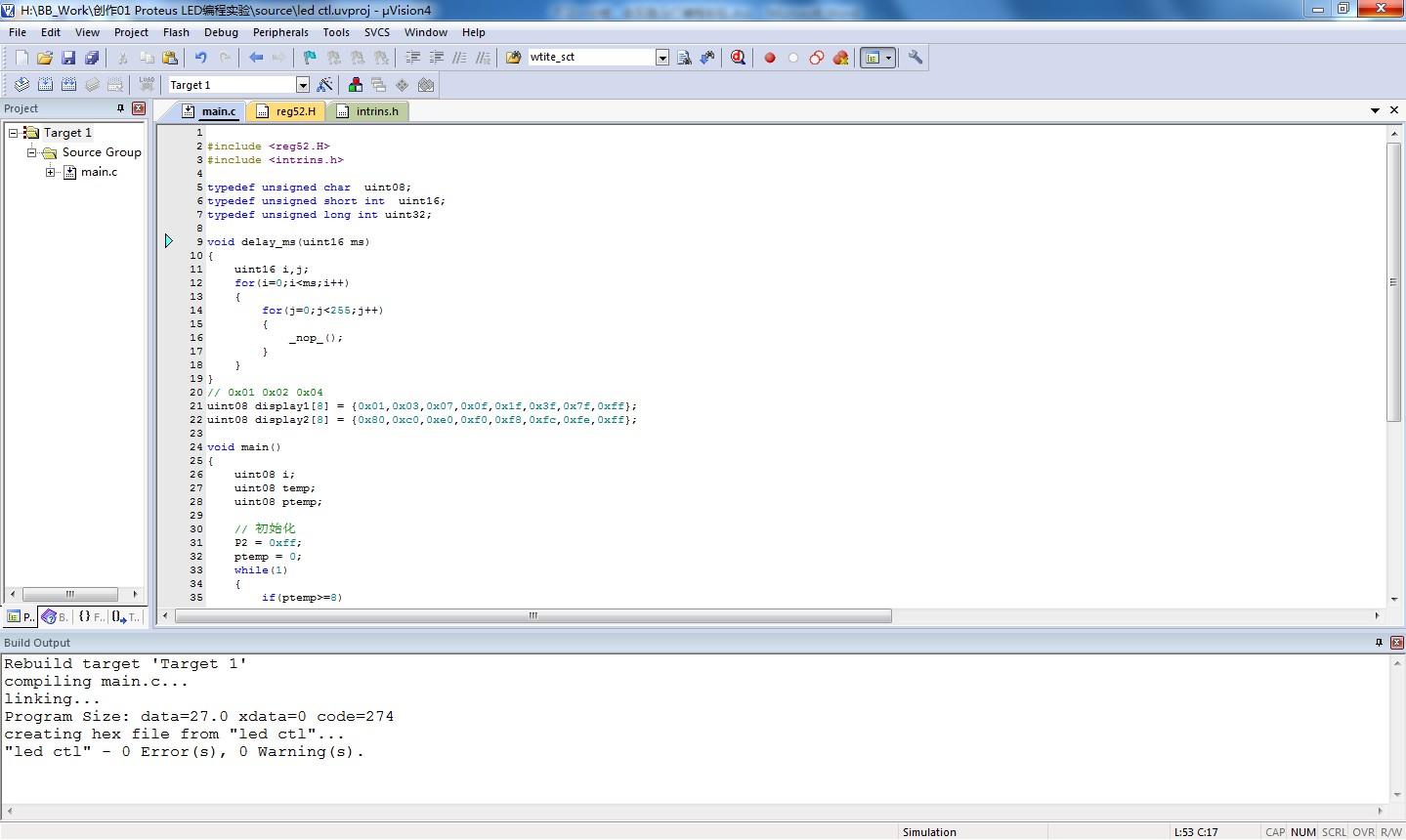

使用Keil 开发编译环境，首先建立一个新工程，接着建立一个.C文件，如main.c，单片机运行程序入口main()，开始编写程序代码。

编程环境

跑马灯程序代码

跑马灯需要一个延时程序，延时子程序调用delay()，然后单片机管脚在不同时段输出控制LED发光二极管，进行跑马灯的控制。以下贴上本次实验代码。欢迎讨论留言！

#include <reg52.H>

#include <intrins.h>

typedef unsigned char uint08;

typedef unsigned short int uint16;

typedef unsigned long int uint32;

void delay_ms(uint16 ms)

{

uint16 i,j;

for(i=0;i<ms;i++)

{

for(j=0;j<255;j++)

{

_nop_();

}

}

}

// 0x01 0x02 0x04

uint08 display1[8] = {0x01,0x03,0x07,0x0f,0x1f,0x3f,0x7f,0xff};

uint08 display2[8] = {0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff};

void main()

{

uint08 i;

uint08 temp;

uint08 ptemp;

// 初始化变量

P2 = 0xff;

ptemp = 0;

while(1)

{

if(ptemp>=8)

{

ptemp = 0;

}

temp = display1[ptemp]; // ÿ´ÎÏÔʾledÊýÁ¿¼Ó1µÄ×Ö¶ÎÂë

for(i=0;i<8;i++)

{

P2 = ~temp;

temp <<= 1;

delay_ms(200);

}

temp = display2[ptemp];// ÿ´ÎÏÔʾledÊýÁ¿¼Ó1µÄ×Ö¶ÎÂë

for(i=0;i<8;i++)

{

P2 = ~temp;

temp >>= 1;

delay_ms(200);

}

ptemp++;

}

}

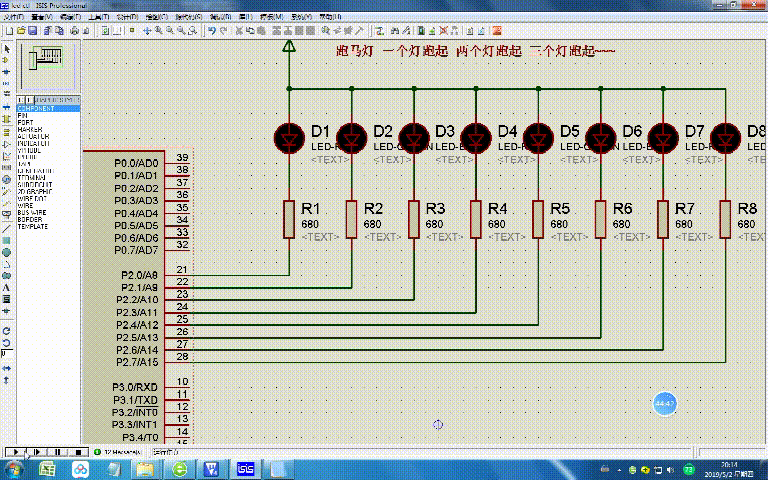

效果图
