快速上手STM32单片机定时器-PWM设定
一、PWM的定义

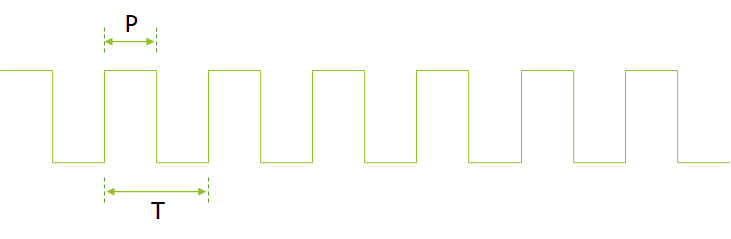

PWM(Pulse width modulation)意思为脉冲的宽度调制。我们通过调节脉冲的周期、高电平占空比,来实现直流电梯调速、灯光亮度调整的功能。如下图1中脉冲的周期T、占空比P等参数我们均可以实现调节。
图1 矩形方波
二、STM32单片机定时器中PWM实现方法
PWM输出为STM32单片机中定时器的一个功能。实现PWM输出我们需要设置输出波形的周期T、和高电平的占空比。
波形周期是通过定时器的时基参数中预分频系数(PSC预分频寄存器)和自动装载值(ARR寄存器)进行设定。对于此时基设定不清楚的朋友可以看下我之前的视频—定时器时基设定。首先预设比较寄存器CCR的值, 计数寄存器CNT的值与CCR的预设值相比较。根据预先设置,当CNT的值计数到与CCR预设值相等时,输出电平产生跳变。对于占空比的调节,我们可以通过改变CCR的值来调节。下图为ARR寄存器设置为8时,以定时器向上计数模式时电平翻转波形图。当CCR=4,CNT计数到4时输出电平翻转,CCR=8时,CNT计数到4时输出电平翻转。图2 电平翻转波形图
三、STM32单片机定时器中PWM设定方法
STM32CUBE中PWM的设定主要是以下参数,Mode(模式)和CH Polarity(极性)两个参数相互配合,确定PWM的具体输出波形,具体见图4。Pulse参数即为CCR寄存器的参数,设定占空比的。
图3 PWM设定参数
图4 模式、极性与输出电平的关系
四、程序的实现
STM32CUBE生成代码后,首先使用库函数:HAL_TIM_PWM_Start(TIM_HandleTypeDef *htim, uint32_t Channel)来开启相应定时器、相应通道的PWM输出;可以使用宏 __HAL_TIM_SET_COMPARE(__HANDLE__, __CHANNEL__, __COMPARE__)来改变CCR的值,调节占空比。
五、实验视频
PWM设定视频:快速上手STM32定时器(三)-PWM设定
PWM实验视频:快速上手STM32定时器(四)-PWM实验
单片机之定时器模拟PWM
PWM-脉冲宽度调制,在实际应用中非常广泛,如灯光效果调制、开关电源、电机控制等。一般单片机都会带有PWM模块,单片机自带的PWM模块的优点是控制精度高,使用方便,只需要配置相关寄存器就可以,缺点是IO口固定,能同时输出PWM的路数少。当实际应用时的PWM的精度和频率要求不高,但要同时输出3路以上PWM时,就可以用单片机的定时器来模拟PWM了。本次主要介绍定时器模拟PWM来控制4色(红绿蓝白)LED的灯光效果。
PWM的调制最关键的是控制占空比与周期,本次介绍的PWM的周期固定,在什么时候改变占空比这个很关键。定时器中断时间为50us,PWM周期是50us*200 = 10ms。对于灯光的控制,频率大于50Hz即可,如果想要手机拍摄时没有明显的闪烁,频率最好在100Hz以上,下面来看程序:
void timer0_isr(void) interrupt ISRTimer0 //50us,中断函数
{
TH0 = 249;
TL0 = 254;
//red_led = ~red_led;
timer0_50us_flag = 1;
test_water_50us_flag = 1;
red_led_pwm();
green_led_pwm();
blue_led_pwm();
white_led_pwm();
//control_mist_pwm();
}
void red_led_pwm(void)//红色LED PWM输出函数,在定时器0中调用
{
red_led_count++;//计数用
if(red_led_count > red_led_duty)计数值与占空比比较大小
{
red_led = 0;//如果计数值比占空比数值大,就输出低电平,否则就输出高电平
}
else
{
red_led = 1;
}
if(red_led_count >= red_led_duty_cycle)//判断计数值是否到达周期值
{
red_led_count = 0;//计数值清零
if(goto_step3_flag)
red_led_cycle_times++;//PWM满一个周期后记录当前PWM输出了几个
}
}
其他三种颜色灯的PWM输出函数与红色LED的PWM输出函数一样,在此不做详述。PWM的输出函数非常简单,但是要控制这几种LED显示不同的效果,改变占空比就非常重要了。以下是红色LED占空比控制的程序,在主循环中调用
void red_led_duty_process()
{
if(red_led_cycle_times < 2)
return;
red_led_cycle_times = 0;
if(red_duty_zero_flag)
return;
if(red_begin_decr_flag)
{
red_led_duty--;
if(red_led_duty == 0)
{
red_duty_zero_flag = 1;
red_arrive_half_duty_flag = 0;
blue_duty_zero_flag = 0;
}
return;
}
if(red_duty_full_flag)
return;
if(red_duty_half_flag)
{
red_duty_half_count++;
if(red_duty_half_count < 100)
return;
red_duty_half_count = 0;
red_duty_half_flag = 0;
red_arrive_half_duty_flag = 1;
}
red_led_duty++;
if(red_arrive_half_duty_flag == 0)
{
if(red_led_duty >= 100)
{
red_duty_half_flag = 1;
}
}
if(red_led_duty >= 200)
{
red_duty_full_flag = 1;
green_duty_zero_flag = 0;
blue_duty_full_flag = 0;
}
}
由于在控制占空比的过程中,需要控制每个灯的占空比的变化,在不同的阶段,占空比的变化不一样。这个产品本来只是一个产品的一个功能,看着效果不错就单独拿出来做一个产品,还有汇编版本的。篇幅有限,需要完整的程序代码可以留下邮箱。欢迎大家提问。
