单片机学习——继电器的简单使用

本文将介绍继电器的一些基本知识和接线，同时会有一个简单的实例。 先来两张主角--继电器图片

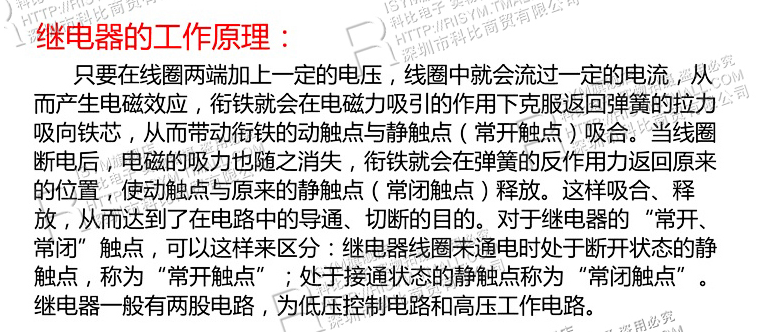

好了，接下来给大家介绍一些继电器的一些基本知识。

最后来一个简单实例吧：

所需材料：单片机最小系统（5v电压源的设备也行）一个、继电器模块一个、杜邦线若干、电机一个。

制作过程：接下来连线，用杜邦线将继电器上的VCC和GND分别与单片机最小系统的正极和负极连接起来；然后用杜邦线将继电器上的NO与单片机最小系统的正极连接起来；用杜邦线将继电器上的COM和电机的一端连接起来；用杜邦线电机另一端与单片机最小系统的负极连接起来。用杜邦线连接在继电器上IN段，另一端先空着，待单片机最小系统通电后，再将空的一端与单片机最小系统的负极连接和断开，连接和断开反复操作，电机运行情况。至此继电器的一个简单实例就完了。

探秘单片机开发板中的继电器驱动

在单片机相关领域的研究中，继电器作为单片机开发板标配之一，发挥着重要的作用。

在学习如何将单片机的IO端口配置为输出时，我们常常需要了解继电器的驱动原理。

继电器资缘网将深入介绍两种常见的继电器驱动方式，分别基于NPN型和PNP型三极管，为您揭示其工作原理和设计思路。

NPN型三极管驱动继电器

在NPN型三极管驱动继电器的设计中，继电器被连接到三极管的集电极位置，并通过一个反向的二极管连接继电器的线圈。

以下是其基本电路图：

在上图中，基极处的电阻限制了基极电流，以防止对三极管造成损害。

此外，插入基极与发射极之间的下拉电阻在单片机IO端口初始设定时，确保基极被拉至低电平，防止误操作。

当基极信号为高电平时，三极管导通，继电器线圈接收电源，继电器触点动作。反之，基极信号为低电平时，三极管截至，继电器失去电源，触点复位。

PNP型三极管驱动继电器

采用PNP型三极管进行继电器驱动时，电路图如下：

图中的设计与NPN型类似，同样包含限流电阻和上拉电阻。当基极信号为低电平时，三极管导通，继电器线圈接收电源，触点响应。

反之，基极信号为高电平时，三极管关闭，继电器失去电源，触点返回初始状态。

不管采用哪种驱动方式，继电器线圈都加入了一颗反向的二极管，称为“续流二极管”。

这是为了应对断电瞬间产生的反向电动势，防止其对三极管造成损害。

通过这样的设计，我们能够确保在断电瞬间为反向电动势找到释放途径，保障三极管的稳定性。

继电器驱动电路的设计是单片机开发板中常见而关键的一部分，深入了解其原理可以帮助开发者更好地应用和配置单片机的IO端口。

这些基础的电路设计理念为单片机开发提供了坚实的基础，为更复杂的嵌入式系统开发打下了基础。
