单片机定时器0的使用

一：首先选择使用哪组寄存器？

问：8051单片机有哪些定时器？

答：8051单片机拥有3组定时器，分别是定时器0(T0) 定时器1(T1) 定时器2(T2)。

问：如何选择定时器？

答: 8051单片机定时器需要通过IE(中断允许控制器)进行设置，ET0,ET1 分别对应定时器0 定时器1

ET0,ET1 分别在IE寄存器的第1位和第3位 对应 IE = 0000 0010 IE = 0000 0100

二：选择定时器的工作方式

问：如何设置单片机的定时器是工作在定时模式，还是计数模式？

答：8051单片机的工作方式设定需要通过TMOD寄存器来设置，TMOD寄存器不可以通过位寻址。

TMOD寄存器的高4位用于设置定时器1

TMOD寄存器的第4位用于设置定时器0

定时器0 C/T TMOD的 第3位设置为0为定时模式，设置为1为计数模式 0000 0100

定时器1 C/T TMOD的 第6位设置为0为定时模式，设置为1为计数模式 0100 0000

三：选择定时器的方式选择功能

问：如何设置单片机定时器的工作方式选择功能

答：定时器的方式选择功能由TMOD寄存器来设定，不可以位寻址。

TMOD的第0位第1位 对应定时器0

TMOD的第4位第5位 对应定时器1

方式0 M1=0 M0=0 13位定时器/计数器

方式1 M1=0 M0=1 16位定时器/计数器

方式2 M1=1 MO=0 自动重载8位定时器/计数器

方式3 M1=1 M0=1 T0分为2个8位独立计数器，T1无方式3

「硬件小百科」单片机定时器计数器的方式控制字

与定时/计数有关两个特殊功能寄存器

在单片机中有两个特殊功能寄存器与定时/计数有关，这就是TMOD和TCON。

顺便说一下，TMOD和TCON是名称，我们在写程序时就能直接用这个名称来指定它们，当然也能直接用它们的地址89H和88H来指定它们（其实用名称也就是直接用地址，汇编软件帮你翻译一下而已）。

<TMOD结构>

从图1中我们能看出，TMOD被分成两部份，每部份4位。分别用于控制T1和T0，至于这里面是什么意思，我们下面介绍。

<TCON结构>

从图2中我们能看出，TCON也被分成两部份，高4位用于定时/计数器，低4位则用于中断（我们暂不管）。而TF1（0）我们上节课已提到了，当计数溢出后TF1（0）就由0变为1。原来TF1（0）在这儿！那么TR0、TR1又是什么呢？看上节课的图。

计数脉冲要进入计数器还真不不难，有层层关要通过，最起码，就是TR0（1）要为1，开关才能合上，脉冲才能过来。因此，TR0（1）称之为运行控制位，可用指令SETB来置位以启动计数器/定时器运行，用指令CLR来关闭定时/计数器的工作，一切尽在自已的掌握中。

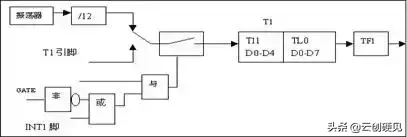

<单片机定时器/计数器结构>

定时/计数器的四种工作方式

工作方式0

当TMOD中的M1，M2设置成0,0时，定时器/计数器就工作在方式0，工作方式0是一种13位定时器/计数器方式。

工作方式1

工作方式1为16位定时器/计数其结构和操作与工作方式0基本相同，唯一的区别是工作方式1的计数器由TL0的8位和TH0的8位共同组成16位的计数器，其定时时间为：

t=（216－T0初值）×时钟周期×12

工作方式2

方式2为8位自动装入时间常数方式，方式0和方式1若用于循环重复定时/计数时（如产生连续脉冲信号），每次计数满后溢出时，寄存器TL0和TH0全部为0，所以第二次计数还得重新装入时间初值。这样不仅麻烦而且影响精度。方式2避免了上述缺陷它的定时时间为：

t=（28－T0初值）×时钟周期×12

工作方式3

方式3：特殊工作方式只适用于T0，除了是用8位寄存器TL0外，其功能和操作与方式0和方式1完全相同，但是，另一个计数器TH0只可以工作在内部定时器模式下。工作方式3为T0增加了一个8位的定时器。

定时器/计数器的定时/计数范围

工作方式0：13位定时/计数方式，因此，最多能计到2的13次方，也就是8192次。

工作方式1：16位定时/计数方式，因此，最多能计到2的16次方，也就是65536次。

工作方式2和工作方式3，都是8位的定时/计数方式，因此，最多能计到2的8次方，也说是256次。

预置值计算：用最大计数量减去需要的计数次数即可。

例：流水线上一个包装是12盒，要求每到12盒就产生一个动作，用单片机的工作方式0来控制，应当预置多大的值呢？对了，就是8192-12=8180。

以上是计数，明白了这个道理，定时也是一样。

以上所有信息仅作为学习交流使用，不作为任何学习和商业标准。若您对文中任何信息有异议，欢迎随时提出，谢谢！
