RC电路（一）RC串联、并联电路详解

由电阻R和电容C组成的电路称为阻容电路，简称RC电路，这是电子电路中十分常见的一种电路，RC电路的种类和变化很多，需要认真学习，深入掌握。

RC串联电路

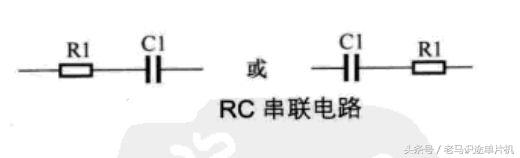

下图所示是RC串联电路，RC串联电路由一个电阻R1和一个电容C1串联而成。在串联电路中，电容C1在电阻R1后面或前面是一样的，因为串联电路中流过各元器件的电流相同。

RC串联电路电流特性

1）电流特性

由于电容的存在，电路中是不能流过直流电流的，可以流过交流电流，所以这一电路常用于交流电路中。

2）综合特性

这一串联电路具有纯电阻串联和纯电容串联电路综合起来的特性。在交流电流通过这一电路时，电阻和电容对电流都存在着阻碍作用，其总的阻抗是电阻和容抗之和。

电阻对交流电的阻值不变，既不受交流电的频率和幅值影响，但是电容的容抗随交流电的频率而变化，所以RC串联电路总的阻抗是随频率而变化的。

2、RC串联电路阻抗特性

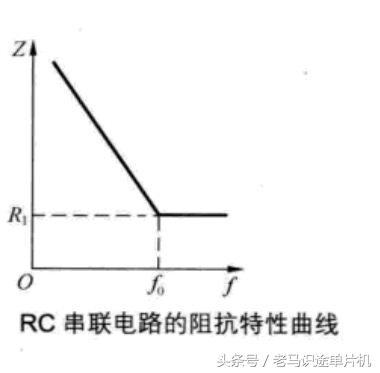

下图所示是RC串联电路的阻抗特性曲线。图中x轴为频率，y轴为电路阻抗。

从曲线中可以看出，曲线在f0处改变，这一频率称为转折频率，这种RC串联电路只有一个转折频率。

在进行RC串联电路的阻抗分析时，要将输入信号频率分为两种情况。

输入信号频率f大于转折频率f0.

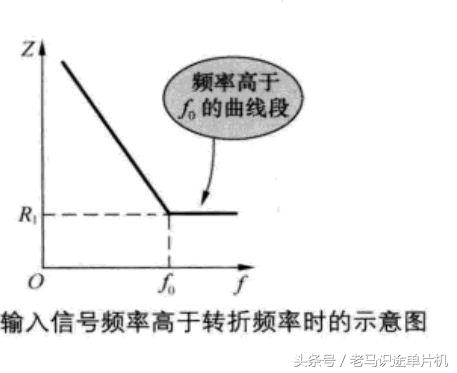

下图是输入信号频率高于转折频率时的示意图，当输入信号频率大于转折频率时，整个RC串联电路总的阻抗不变了，其大小等于R1，这是因为当输入信号频率高到一定程度后，电容C1的容抗几乎为零，可以忽略不计，而电阻R1的阻值是不随频率变化而变化的，所以此时无论频率是否变化，总的阻抗等于R1并保持不变。

输入信号频率小于转折频率

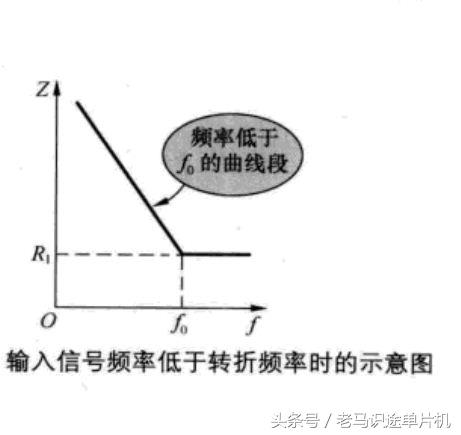

下图是输入信号频率小于转折频率时的示意图。由于输入频率变低，电容C1容抗变大，大到与电阻R1的值相比不能忽略的地步，所以此时要考虑C1容抗。

当输入信号频率低到一定程度时，C1的容抗在整个RC串联电路中起决定性作用。

从曲线可以看出，随着频率降低，C1容抗越来越大，所以该电路总的阻抗是R1的阻值和C1的容抗之和，在频率为零时，因为电容C1对直流电流呈现开路状态，所以该电路的阻抗为无穷大。

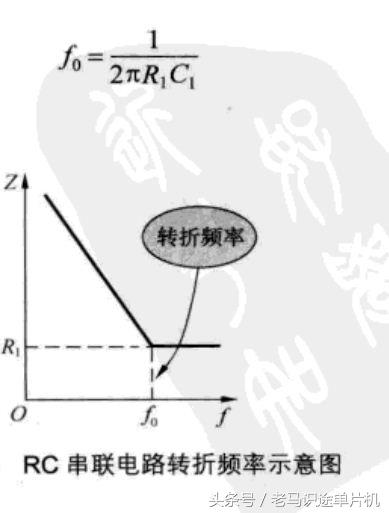

下图是着重RC串联电路转折频率示意图，计算公式如下。

当电容C1的容量较大时，转折频率很小，如果转折频率低于交流信号的最低频率，则此时该串联电路对信号的总阻抗基本等于R1，在一些耦合电路中常用到这种情况。

如果转折频率不是低于交流信号的最低频率，那么这种RC串联电路就不是用于耦合电路，而是有其它用途。

3、故障检测

关于RC串联电路故障检测的思路是：当电路有一只元器件出现开路故障，这一电路将无电流，当C1短路，电路的阻抗将不随频率而变化，只有电阻R1起到电阻作用。

RC并联电路

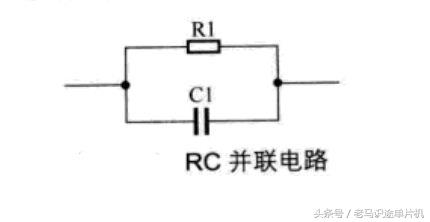

下图所示是RC并联电路，它有一个电阻R1和一个电容C1并联组成，这一RC并联电路可用在直流电路中，也可用在交流电路中。

这一电路接在直流电路中是时，直流电流只能流过电阻R1，不能流过电容C1。

当这一电路接在交流电路中时，R1和C1都流过交流电流，具体电流大小由R1的阻值，C1的容抗决定，

1、RC并联电路阻抗特性

1）阻抗特性及转折频率.

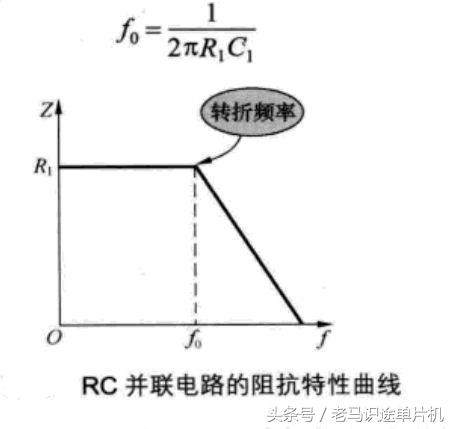

下图所示是RC并联电路的阻抗特性曲线，它也是只有一个转折频率，计算公式如下

这一转折频率公式与串联电路的一样。当电容C1的值较大时，转折频率很小，若转折频率小于信号的最低频率，则此时该电路对信号而言阻抗几乎为零，这种情况的RC并联电路在一些旁路电路中经常用到，如放大器电路中的发射极旁路电容。

2）输入信号频率大于转折频率

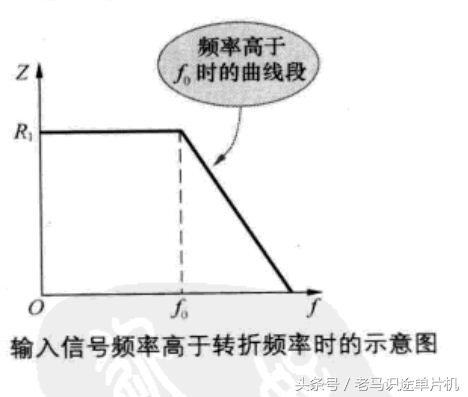

下图是输入信号频率高于转折频率时的示意图。由于电容C1的容抗岁频率升高而下降，此时C1的容抗小到可以与R1比较了，这样就需要考虑C1的存在。

当输入信号频率高于转折频率后，由于R1与C1的并联，其总的阻抗下降。当频率高到一定程度，总的阻抗为0，如上图所示。

3）输入信号频率小于转折频率

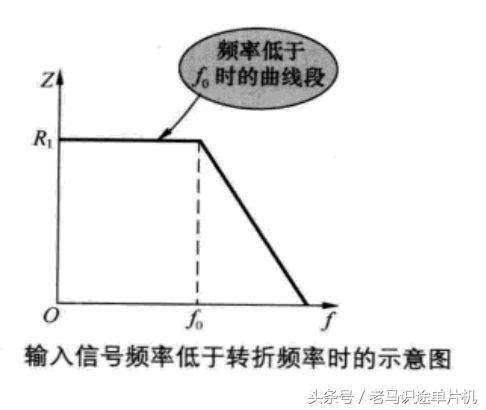

下图是输入信号频率小于转折频率时的示意图。由于此时C1容抗相对于R1很大，相当于开路，此时整个电路的总阻抗等于R1

2、故障检测

1）如果怀疑电路中C1开路，可以直接在C1上并联一只等量电容

2）如果怀疑C2短路，可以用万用表欧姆档在路测量C1

20个经典模拟电路（10）串联稳压电源

1 串联稳压电源的组成框图：

2 每个元器件的作用：

R3R4R5组成采样电路，当输出电阻将基础代谢变化量的一部分送到比较放大器的基极，基极电压能反映输出电压的变化，称为取样电压。电阻R2和稳压管D2组成基准电路，这Q2发射极提供一个基准电压，R2为限流电阻，保证D2有一个合适的工作电流。三极管Q2和R1构成比较放大环节，Q2是比较放大管，R1既是Q2的集电极电阻 ，又是Q1的基极偏置电阻，比较放大管的作用是先放大输出电压的变化量，然后加到调整管的基极，控制调整管工作，可以提高控制的灵敏度和输出电压的稳定性。Q1是调整管，它与负载串联，所以称之为串联型线性稳压电路。调整管Q1受比较放大管的控制，工作在放大状态，集射间相当于一个可变电阻，用来抵消输出电压的变化。

稳压过程分析：

3 输出电压计算：
