跟电师傅学单片机（20）：单片机位操作指令图文讲解（一）

位操作指令：

➲指令中的操作数不是字节，而是字节中的某一位，每位取值只能是0或1；

➲指令中的操作对象是单片机内部RAM的位寻址区：20H～2FH单元中的128个位和SFR中的11个可以位寻址的特殊功能寄存器。

单片机内部RAM位寻区位地址表

一：位传送指令（2条）

位传送指令表

CY：单片机标志寄存器PSW的最高位，是进位标志位 ，CY也称为位累加器 ，在指令中CY直接写成C 。如同累加器A，都在单片机编程指令中使用频率较高。

Bit：位寻址区内的某一位的状态。

➲MOV C，Bit；指令功能是将直接寻址位的内容送入位累加器CY中。

➲MOV Bit ，C；指令功能是将位累加器CY中内容送入直接寻址位。

单片机标志寄存器PSW功能图

二：位置位和位清零指令（4条）

位置位和位清零指令

置位：就是置1。

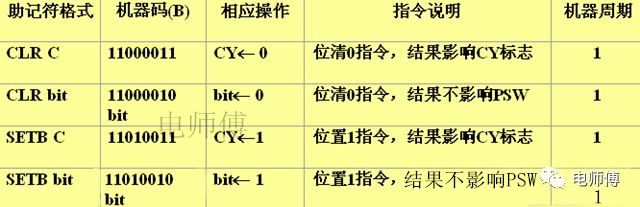

➲CLR C；指令功能是将位累加器CY清零。

➲CLR Bit；指令功能是将直接寻址位清零。当直接寻址位为P0～P3端口某一位时，具有“读-改-写”功能。

➲SETB C；指令功能是将位累加器CY置1。

➲SETB Bit；指令功能是将直接寻址位置1。当直接寻址位为P0～P3端口某一位时，具有“读-改-写”功能。

单片机的基本构成及工作原理

有了电子电路和数字电路的基础知识，就可以开始学习嵌入式系统的核心元件-单片机。从本期开始我们将为大家介绍单片机的基础知识。

在单片机入门系列讲座中，首先学习单片机的基本构成和工作原理、以及外围功能电路，然后，挑战一个实际单片机的运行。

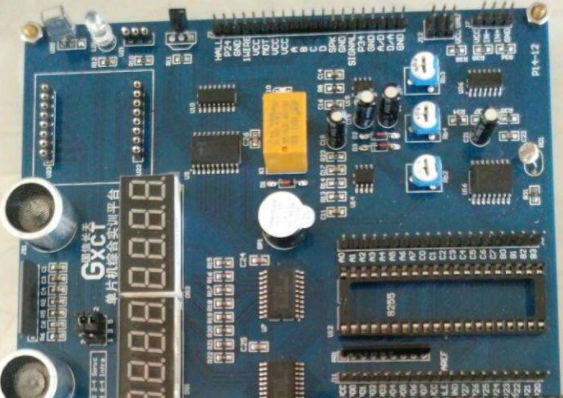

单片机是控制电子产品的大脑

现如今，我们生活中的许多电器都使用了单片机。例如：手机、电视机、冰箱、洗衣机、以及按下开关，LED就闪烁的儿童玩具。那么，单片机在这些电器中究竟做了些什么呢?

单片机是这些电器动作的关键，是指挥硬件运行的。例如：接收按钮或按键的输入信号，按照事先编好的程序，指挥马达和LCD的外围功能电路动作。

那么，单片机是如何构成的呢?

单片机是由CPU、内存、外围功能等部分组成的。如果将单片机比作人，那么CPU是负责思考的，内存是负责记忆的，外围功能相当于视觉的感官系统及控制手脚动作的神经系统。

尽管我们说CPU相当于人的大脑，但是它却不能像人的大脑一样，能有意识的、自发的思考。CPU只能依次读取并执行事先存储在内存中的指令组合(程序)。当然CPU执行的指令并不是“走路”、“讲话”等高难度命令，而是一些非常简单的指令，象从内存的某个地方“读取数据”或把某个数据“写入”内存的某个地方，或做加法、乘法和逻辑运算等等。然而这些简单指令的组合，却能实现许多复杂的功能。

CPU读取指令时需要知道要执行的指令保存在内存的什么位置，这个位置信息称为地址(相当于家庭住址)。程序计数器(PC)就是存储地址的寄存器。通常，PC是按1递增设计的，也就是说，当CPU执行了0000地址中的指令后，PC会自动加1，变成0001地址。每执行一条指令PC都会自动加1，指向下一条指令的地址。可以说，PC决定了程序执行的顺序。

◇指令解码电路

指令解码电路是解读从内存中读取的指令的含义。运算电路是根据解码结果操作的。确切地讲，指令解码电路就是我们在“数字电路入门(2)”中学过的解码电路，只不过电路结构稍微复杂些，所以，指令解码电路的工作原理就是从被符号化(被加密)的指令中，还原指令。
