节约到极致，谈谈单片机低功耗设计

所谓智能硬件至少是单片机控制系统。那么现在，有许多单片机应用领域，都是用电池供电，节能成为设计工程师肯定是普遍关心的问题。今天，就说说追求极致节约下的单片机低功耗设计。

进入掉电模式

现在有很多的低功耗的片子，特别是在进入掉电模式之后，只有1uA的电流。也可以使用电源管理的方法，在不工作的时候，把系统电源关断，这样更省电我用了很久51芯片，本来对它的功耗非常不满，但是因为其价格越来越便宜，本身的性价比依旧很好，所以总也甩不掉。

1、休眠。 一般的系统都不会到了忙不过来的地步，适当的休眠还是可以节省一些功耗的，在一些简单的系统，多抽时间休眠成了省电的关键，你看别的芯片都不耗电，只有单片机了，它就是关键了，在有些时候，提高主频反而会获取更多的休眠时间，反而使系统功耗更小了。但是值得注意的是，经常性的切换休眠和工作状态会让电源产生mV级的波动，特别对于很多线性稳压器只有100mA以内的输出能力的情况更明显，这样的波动或许会影响系统内的AD和一些其他模拟电路，值得注意。

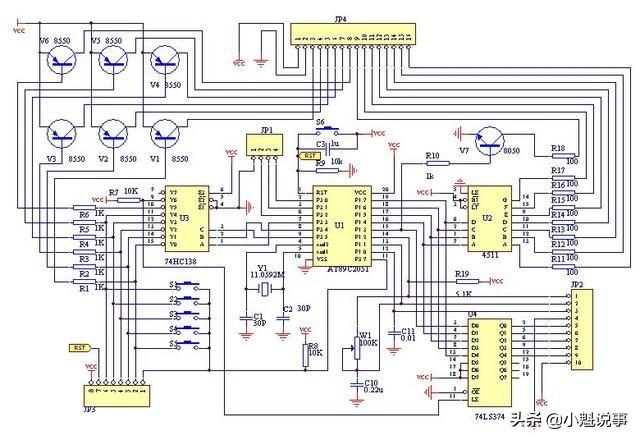

2、掉电。 如果进入了掉电模式，很多51芯片是无法通过中断重新开始工作的，可以外加一个微功耗的单片机来提供复位，这个单片机只负责键盘扫描和复位51单片机，以及发送键盘编码到51芯片。我以前见过一个手持设备，耗电很小，但是包括了大容量存储、显示、输入、数据输出、检索等功能，平时89C51总是处于掉电状态，但是有了键盘操作后，就复位开始运行，处理完键盘送来的任务之后又自动掉电了。

3、复杂运算。 复杂运算(譬如指数运算、浮点乘除)一定会占据更多系统时序，响应减少休眠时间，可以通过查表方式，这样用大容量的表格代替了现场计算，更多的时间不就可以睡觉了吗?

4、如果软件任务少到一定程度，那么可以考虑把晶体搞到32k去运行 ，其实这样更省电，但是这意味着51软件基本没什么高速的事情做，也不需要串行通信，否则，还是老老实实面对现实吧。

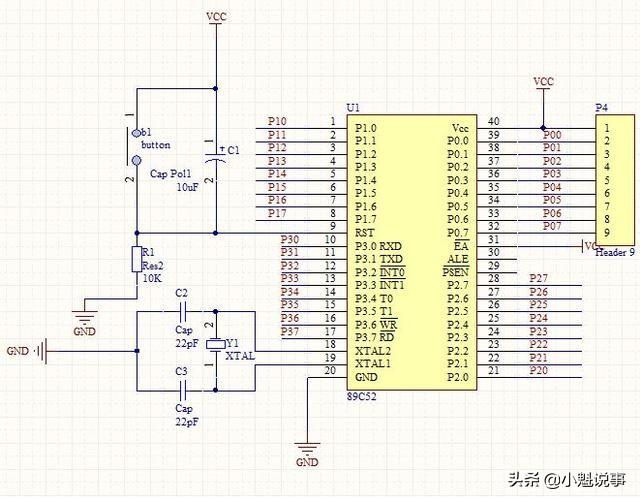

51芯片用于电池供电的系统不是很合适，但是从开发周期看，它的开发环境很好，毕竟可以承载8位机的相对大型的应用，有时候又不得不用它。我觉得距离51最靠近的AVR单片机更适合将来的应用，因为其性能价格比相对其他单片机还是不错的，除非51芯片可以将来做到在3MIP下，工作电流小于2mA，休眠电流小于500uA，掉电电流小于10uA。

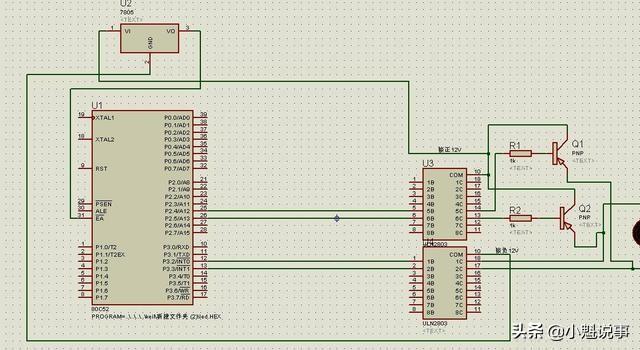

在很多的设计中，采用线性降压的方法，电源损耗大，如提高供电电压，并用高效率的DC-DC电源，可延长电源使用的时间89C8252掉电工作，看门狗做“系统运行时钟”同时把看门狗复位“软件模拟成看门狗中断”“狗”叫一次跳起来看看，“RAM值班室登个记”，同时还登记下当前PC+1的值，然后“睡死”过去!

平均功耗不大于5V/0。3MA，而且有很强的抗干扰性!

软件优化很重要!

如64MS一次“狗”叫!起来做40条指令，24MHZ下最多：40*0.5=20us。于是占空比：20/64000=1/3200 即平均电流下降3200倍!!! 外设会受复位改变吗？当然！但锁存器干什么啊？！如何知道程序能运行多久?下一条运行指令运行到那？如果任何时刻，你自己编的程序运行在那个片区，你都不知道，那还叫什么搞软硬件的要天人合一啊？！

系统任务不忙的情况下，你的看门狗定时复位方法还可以，但是。。。好多情况下似乎做不到呀。我的51系统只有200微安省电是个大难题，特别是51，但只有用心还是可以做到的，特别是工作任务少的时候。

我的一个水文遥测系统，用12伏电池供电耗电只有200微安，有8Mbit data flash，一个调制解调器，一个时钟，一个485通信口，一个232通信口，还有6个数码管，是不是够多的了，但它们平时都不工作，我也是用看门狗复位来唤醒51单片机的，每1.6秒一次，用的是x25045，可是25045的复位时间有200毫秒之多，实验发现，51从掉电返回到正常工作只要有30个毫秒足了，别小看节省的这一百多毫秒，因为51在每次醒来是只要发现没有任务就可以马上POWERDOWN了，所以加了一个CMOS的单稳来复位。

其它的就是口线的状态一定要注意，不要让它吸收电流也不要输出电流，要是做不到可以试着加一此电路，如反相器.

稳压电源是个要权衡的事，虽然开关稳压有较高的效率，但在低功耗设计不一定对，开关电源本身消耗的电流就是一个大问题，一个微安级的系统也许要特别对待，我用的是Max667线性稳压数微安静态电流.我想开关电源做不到对于外部事务频繁的应用，无法使用掉电方式虽然很多51芯片支持外中断触发芯片脱离POWER DOWN状态(如华邦的W78E58、W77E58)，但还是解决不了串行通信的问题，而且对于需要内部精确定时的场合，从POWER DOWN到正常工作需要很长时间，这个恐怕还是难于让人接受。莫非没有一个厂家可以产出高速小功耗的51芯片?没到理呀，PHILIPS不是玩了很久吗?怎么弄出的芯片在12MHz下还是大于10mA，休眠也有几个mA，这也吹牛没下功夫嘛!

用51做低功耗，太累了低功耗多得是，象PIC、EMC轻松做到20uA以下，51有POWER DOWN，但只能复位唤醒，有少数可用INT唤醒，太麻烦。有些有双晶体的单片机，做低功耗最简单，平时用32768工作也只有20uA，这种单片机一般带有LCD。EMC内有PLL单片机做功耗系统很方便，象78565，567，功能强价格低samgsung的单片机可以做到565匠人也用过。

平时进IDLE模式，功耗只有几个UA分级供电和外部唤醒确是一种可行的办法在分级供电中要注意的是如果电源是小电流的稳压器件最好有一个比较大的蓄电电路，要不然单片机唤醒和上电时可能会起动不了，而且可能会进入一个不希望的振荡期，比如单片机要起振，电流增大，这时电源供不起，电压就下降，引起的是单片机又停振电压又回升！

所以一个合理的电源管理电路就显得很关键，这方面的专业IC将是未来一个很有前途的产业!这个IC应有一个内部低速的定时器和一个专门的蓄电管理电路，当电路进入低功耗后应该将蓄电电路冲满以备唤醒和大功耗时用，这种电路主要用于小电流供电的环境，它可以为小电流供电环境提供一个短时间的大电流工作。另外单片机的耗电除了核本身的耗电外，大多是IO口的耗电，大家可以通过降低主频，将IO口置在比较合适的状态来达到一个比较省心又省力的方式。而且不全理的频繁唤醒有时会带来更多的电耗!

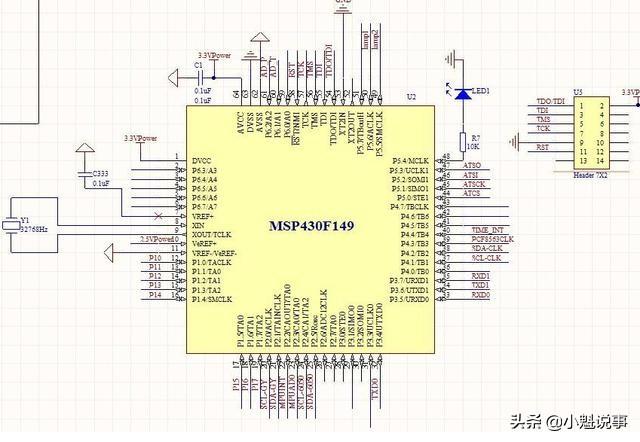

用TI的单片机MSP430系列非常省电。正常工作时几百微安，掉电时约1微安87LPC76X低功耗51，32k时20uA使用双振的单片机，在系统不忙的时候使用32768的晶振，同时进入SLEEP这样处理通常耗电都在几个uA.在处理SLEEP唤醒后的程序需要小心处理，特别是台湾的单片机，有时厂家给出的资料都要小心。

大家不要以为更换CPU是很难的事情，仅仅用2周就能更换成功CPU先天不足，51低功耗没前途的MSP430，M16等有很多低功耗单片机，功能强，又是精简指令，全天uA级工作成本也是关键，不一定非要低功耗器件。我觉得要很好的利用单片机的中断和休眠功能，单片机尽可能的处于休眠等待状态，同时注意空闲IO口的状态，输出的最好置低，输入的要视外围电路而定，不用的脚要处理好，不是简单不接就可以的

另外，外围电路可以做分区域的电源开关，不用时，关闭电源，并将与其相连的单片机的IO口置低，减少信号线馈电。不知说的对不对。

刚开始做电池产品时，只有8031 ，考虑用PSEN什么的控制外部RAM，休眠方式，但是还是在十毫安级。现在好了，有许多型号单片机本身就是低功耗，为了减少体积，还要追求更低。

1.系统设计，好的系统设计是降低功耗的关键 。减少外围器件，降低晶体频率。可以采用带lcd，ad，实时时钟功能的单片机，即降低成本，又减少了故障率，可谓一举两得.HOLTEL，PHILIPS，PIC 都有此类单片机。低的主频也可以降低功耗，如ZILOG的单片机可以程序控制对主频的分频，在不忙时把频率降低，需要时在提高。 HOLTEK的可以采用双频率工作，高主频可以关闭，32768可以提供内部精确计时，还可以激活休眠的单片机工作。

2.降低系统电压，可以降低功耗。

3.合理处理不用的IO口，最好设为输入态。 对外围电路也要考虑，如光耦，尽量使其导通态<断开态。驱动三极管的状态。还有就是上拉，下拉电阻值，太小也会造成漏电。

Mega8的一个特点是带有内部的RC振荡器，别小看他，他与晶振的不同之处在于他的起振时间很短，只要几uS，而晶振一般要几十mS，所以低功耗设计时一定要用，430的宣传不是也讲起动时间6uS吗，那一样是指的RC振荡开始工作的时间。我得设计静态电流50uA，实际只是LCD模块的电流，单片机平时处在掉电的状态。

每隔1S倍液晶模块唤醒一次，作一次显示的刷新工作，耗时约4mS，正常工作时如果有脉冲来的话，就作一些运算，脉冲频率50Hz，每次运算不过200uS，这样下来，正极的功耗大大降低，加上一些外围电路，平均在100uA以下.

影响单片机功耗的因素有哪些

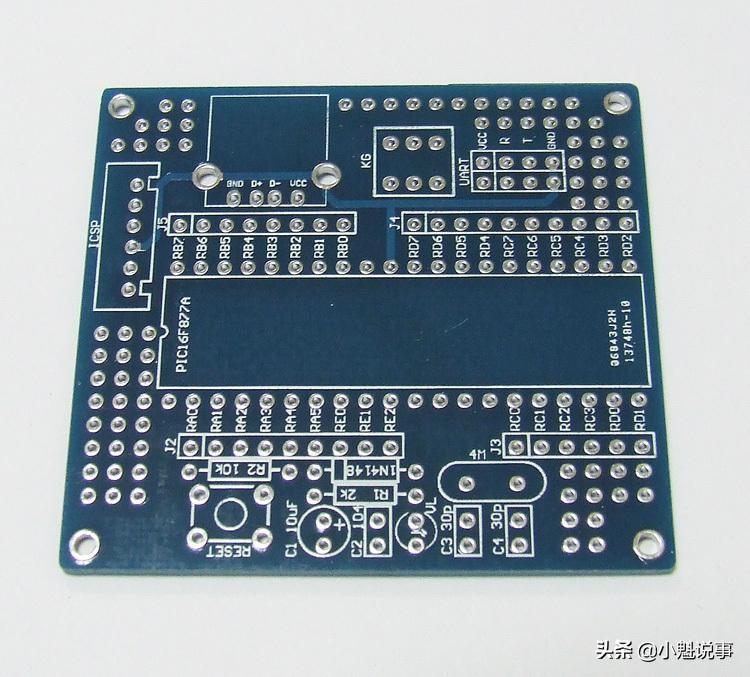

最近一周一直在做pic单片机功耗问题。由于项目使用电池供电，所以功耗问题显得非常重要。根据数据手册以及网络上的资料，影响单片机功耗主要由以下几个因素：

1：所有I/O引脚保持为高阻输入高点平或低电平

2：关闭比较器和CVref（可编程偏上参考电压）、WTD、T1OSC、BOR（欠压复位）等

3：PORTB片内弱上拉

4：所有不用的模块全部关闭，在用到时再打开

5：MCLR引脚必须处于逻辑高电平

PIC单片机在执行SLEEP指令后进入睡眠省电模式。进入SLEEP模式后，主振荡停止，如果看门狗在烧写时打开了，看门狗定时器将被清并保持运行。I/O口，周边模块和内部RAM将保持原来状态，所以如果要求睡眠后有很低功耗，应该在进入SLEEP前把IO口置为高阻抗的输入状态，不用的模块也要关闭。另有些周边模块与主时钟有关，如在异步模式下的USART，将不工作。

唤醒SLEEP的条件有很多，如IO口电平变化，AD转换结束，外部复位、看门狗溢出等，具体请参考数据手册。

当执行SLEEP指令时，PC+1的指令被预取指，当器件被一个中断条件唤醒时（这个中断的应是已使能的），如果GIE（全局中断使能位）为0，器件将继续执行SLEEP指令下面的指令。如果GIE为1，器件将执行已预取的PC+1指令后跳到0004H的中断入口。所以建议SLEEP后面紧跟着的一条指令最好是个NOP。

外部手动复位MCLR将唤醒器件并RESET，表示状态的标志位含义详见数据手册。

看门狗定时器在SLEEP下溢出将唤醒器件，然后执行SLEEP下面的指令，也有标志位指示状态。

进入SLEEP后，主振荡停振，和主振荡相关的模块都会停止工作，A/D 。液晶驱动。看门狗等模块还是要在SLEEP指令执行之前关闭的。这样功耗才会最低。

关于I.O口。在16C926的DATA SHEET里，还是说到了一些。所有的I/O口，都有确定的接VDD或者VSS，而不能悬空。进入SLEEP前，所有的I/O应该置为输入口，接上拉或下拉。

对于PORTB口有内部上拉功能的应该选择不上拉。

这个项目就是因为没有关闭BOR在休眠时电流达到50UA而搞了近一周的时间才发现问题。

下面是一位网友的测试数据：

测试条件：PIC16F676使用内部4MHzRC振荡，电源电压5V，测试在睡眠下的消耗电流

单片机在外部IO口设置成输入并有固定电平的情况下，程序进入一个NOP指令和跳转指令的死循环后耗电约1.26mA

1.SLEEP之后：WDT开并256分频，每2.3秒左右唤醒一次，所有IO口为数字输入口，直接接高电平或低电平。5V，0.159mA，主要配置：_INTRC_OSC_NOCLKOUT & _WDT_ON & _PWRTE_ON & _MCLRE_OFF & _BODEN

2.上面的程序没动，只是配置& _BODEN_OFF，电流降为8.5μA，其它配置变化对电流消耗影响不大，WDT开与不开只差0.1μA，可见BROWN OUT DOWN功能是个耗电大户。

3.上面的配置、程序没动，所有IO输入口悬空，结果电流变为0.8-1mA，以上均没开电平变化中断，而且手接近单片机电流变的更大。可见虽然IO口看似没有吸收电流，但干扰电平引起单片机内部比较器频繁翻转的电流可以说很惊人。

4.以上配置，仅将WDT分频比改为1:1，各IO口仍然接固定电平，此时单片机WDT约每1.8mS唤醒一次，电流为8.8μA，可见RC的唤醒很省电。

5.以上配置，WDT1:256分频，将所有IO口设置成输出，并输出低电平，IO口不接任何负载，结果电流为9.5μA，与输入相比多了1μA。可见IO口的驱动也是要能量的。

6.以上配置，WDT1:256，各AD输入口设置成AD输入，其它设置成IO输入，均接固定电平，ADON置1，GO为零，此时AD模块开启，转换未开始，转换时钟采用系统时钟的1/8，电流8.8μA基本无变化，转换时钟采用AD独立RC振荡，电流仍为8.8μA，独立RC振荡，GO置1，转换完成后继续AD转换，电流为9.2μA，期间没有空余采样电容的充电时间，可见AD转换并不怎么耗电。

7.关闭AD，开启RA口的弱上拉，有弱上拉的IO悬空，WDT 1:1，电流8.8μA，将弱上拉的IO口其中一脚接地，电流猛增至212.4μA，换算下来一个弱上拉相当于一个24KΩ左右的电阻。

综上所述，耗电大户有两个：第一大户是悬空的输入脚，第二大户为弱上拉时IO口接地。第三大户为BROWN OUT DOWN RESET（电压过低复位）。若要省电的话不妨以此参考。此次试验是单片机没有任何外围电路的情况下测得，当然外围电路比较复杂，设计省电模式其它电路的耗电也要考虑。若要非常省电，那么每个功能是否开启都是锱珠必较的。
