分享一个单片机GUI库，简洁，使用

1-介绍一下

先来欣赏一下：

视频加载中...

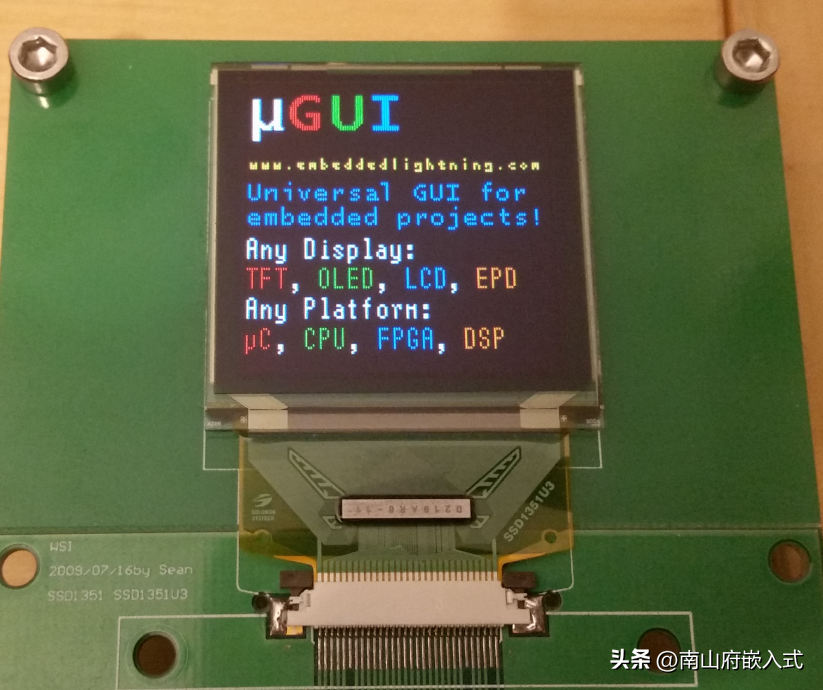

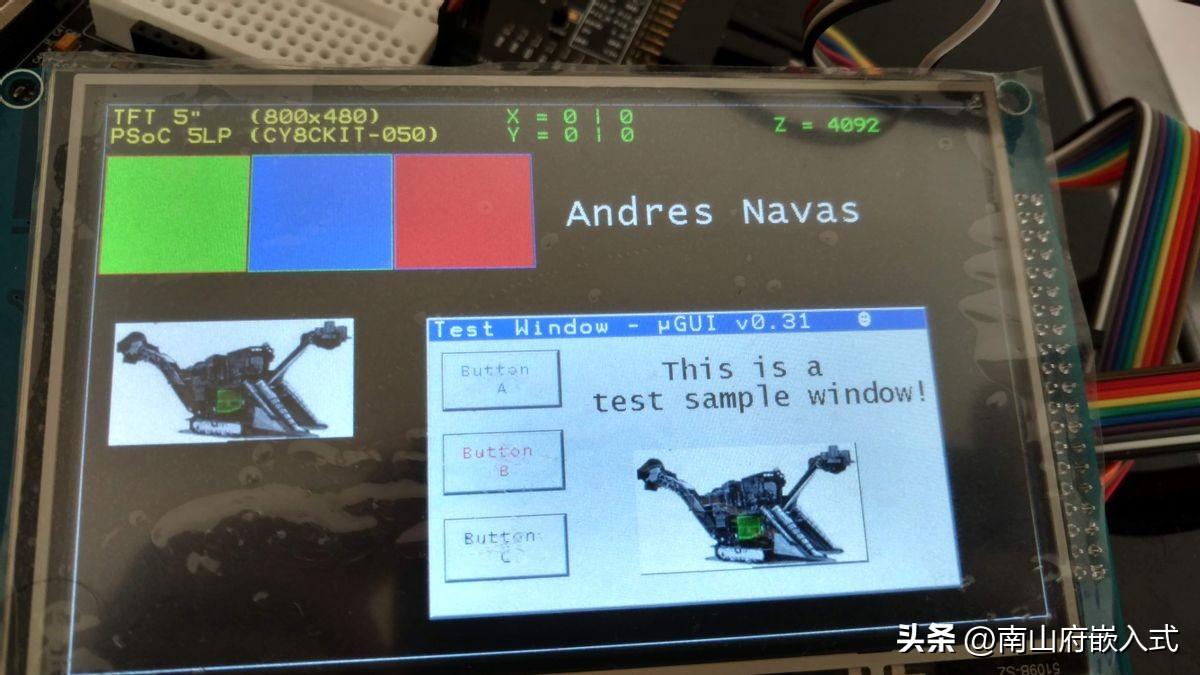

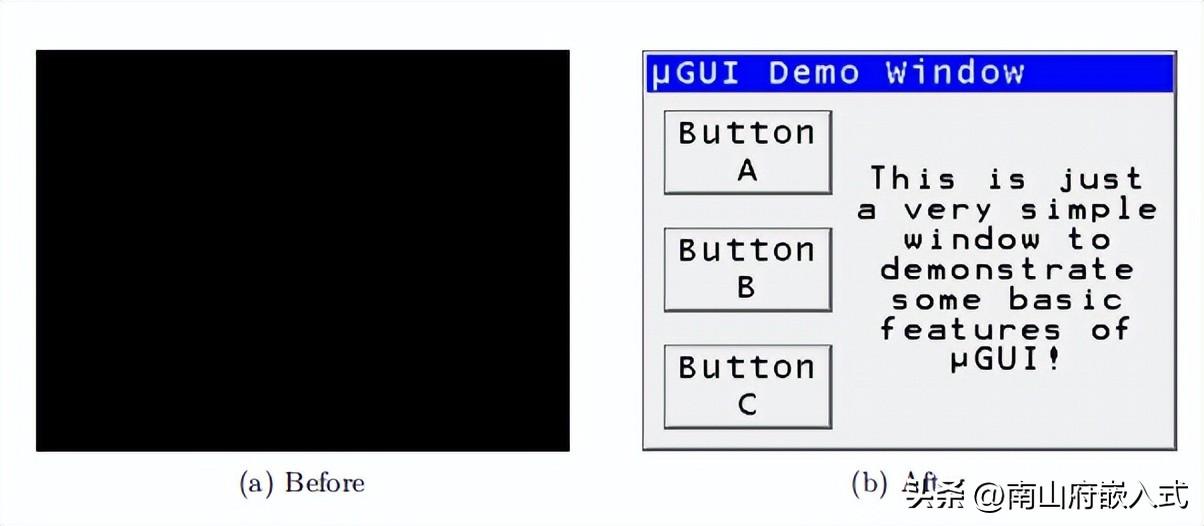

先来几张图：

看着是不是还不错。这个是一个国外的爱好者开发的，笔者有次逛网站，搜GUI看到的没感觉还不错，今天特意给大家分享一下。这个GUI是一个用于嵌入式系统的免费开源图形库。平台独立的，也就是说可以很容易地移植到任何微控制器系统，比如常y意法半导体STM32、STM8、CH32、HC32等都是可以使用的，注重要的是开源呀，免费呀，这不香么，如果自己不满意，可以在这基础上进行修改。只要显示器能够显示图形，GUI就不限于某种显示技术。因此，支持LCD、TFT、电子纸、LED或有机发光二极管等显示技术。整个模块由两个文件组成:ugui.c和ugui.h。只有两个文件，移植也特别简单。文章底部有链接。欢迎下载。

μGUI支持

特性

μGUI支持任何颜色、灰度或单色显示μGUI支持任何显示分辨率μGUI支持多种不同的显示μGUI支持任何触摸屏技术(例如AR、PCAP)μGUI支持窗口和对象(如按钮、文本框)16种不同的字体可供选择集成的免费可扩展系统控制台基本几何功能(如直线、圆、框架等。)可以很容易地移植到几乎任何微控制器系统不需要动态内存分配，也就是说看这些特性要求是不是基本满足日常个人项目了。

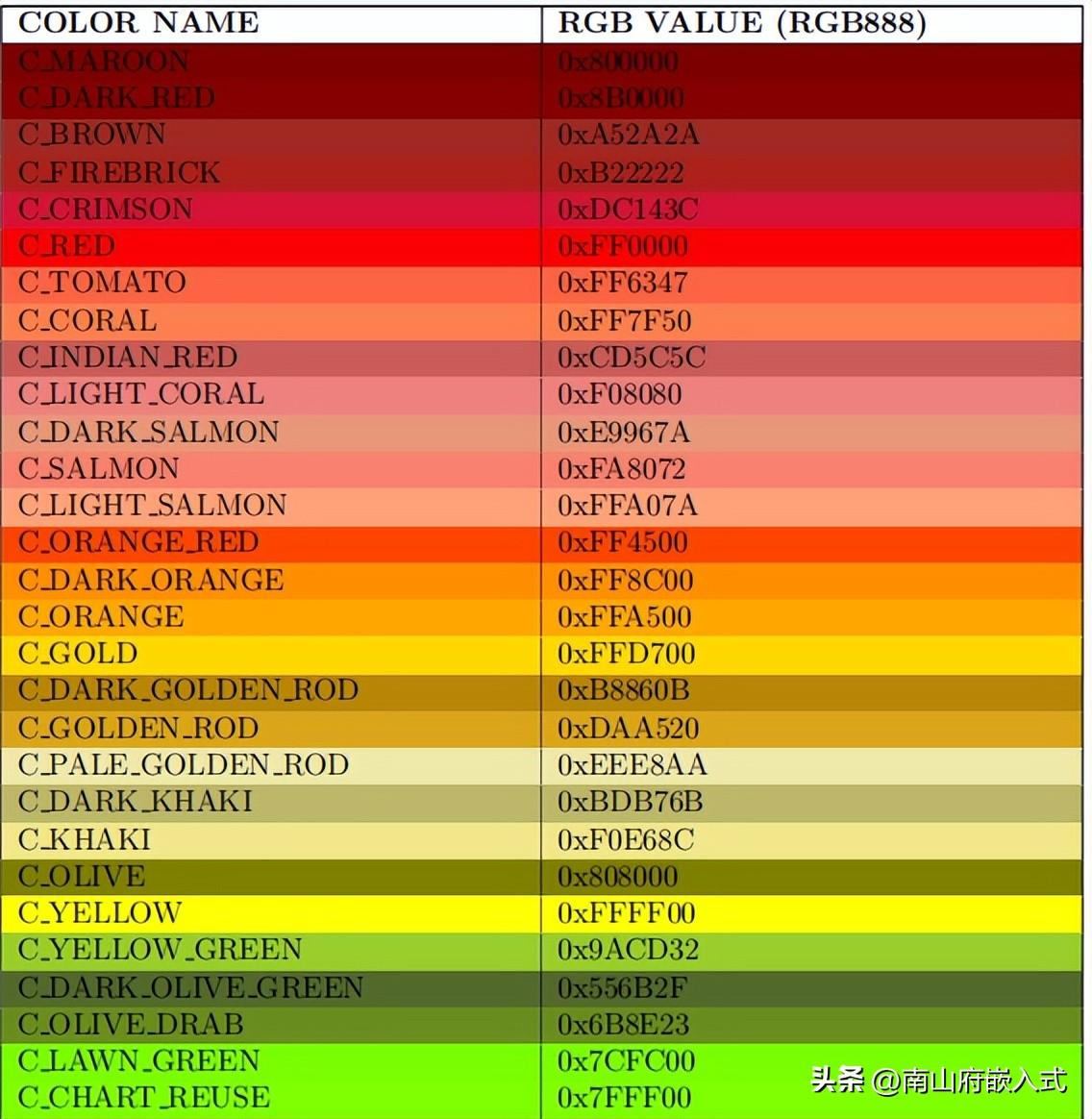

支持常见的颜色种类不少，而且还可以自己自定义选取颜色。

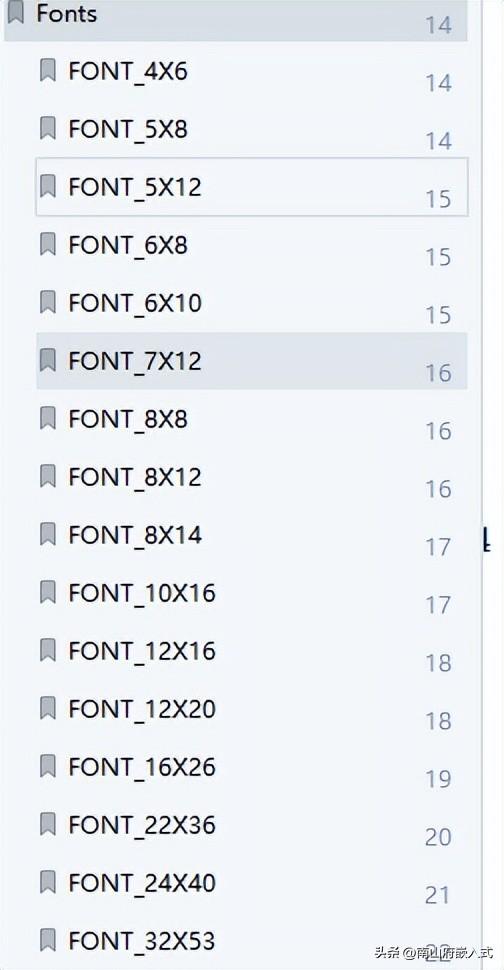

支持多种字体演示

有许多特性咱这里就说这么多，下面咱们看看函数。

void UG_FillScreen ( UG COLOR c ) ;

这个函数是设填充屏幕颜色：比如填充红色：

i n t main ( v oid ){// . . .UG_FillScreen ( C RED ) ;// . . .}

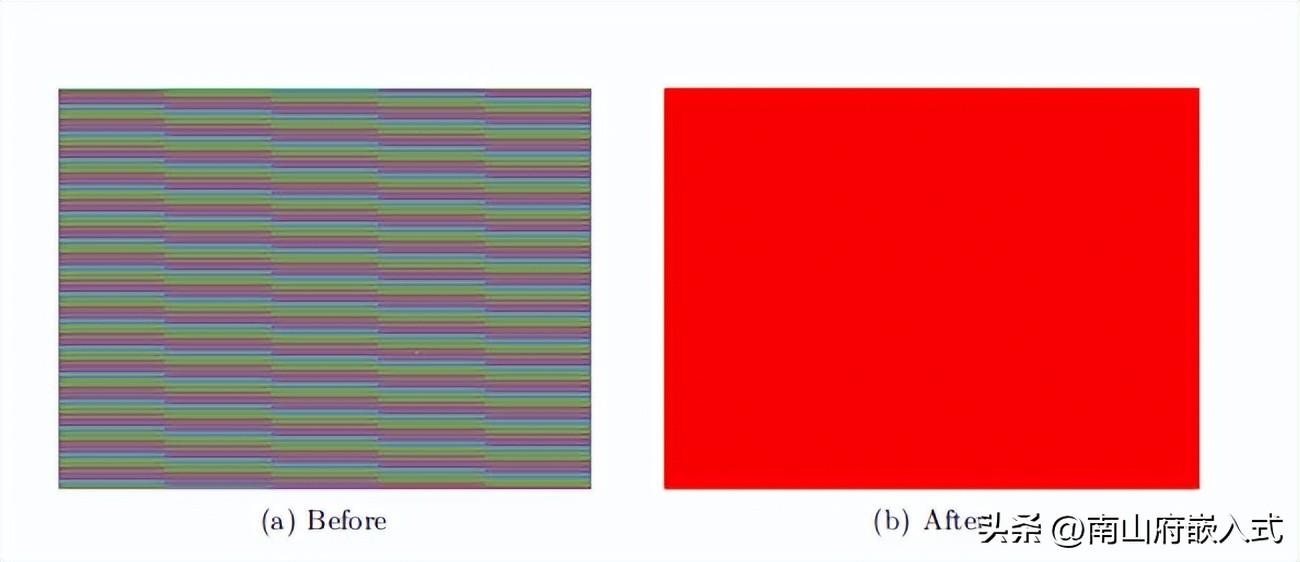

下面这个图就是：

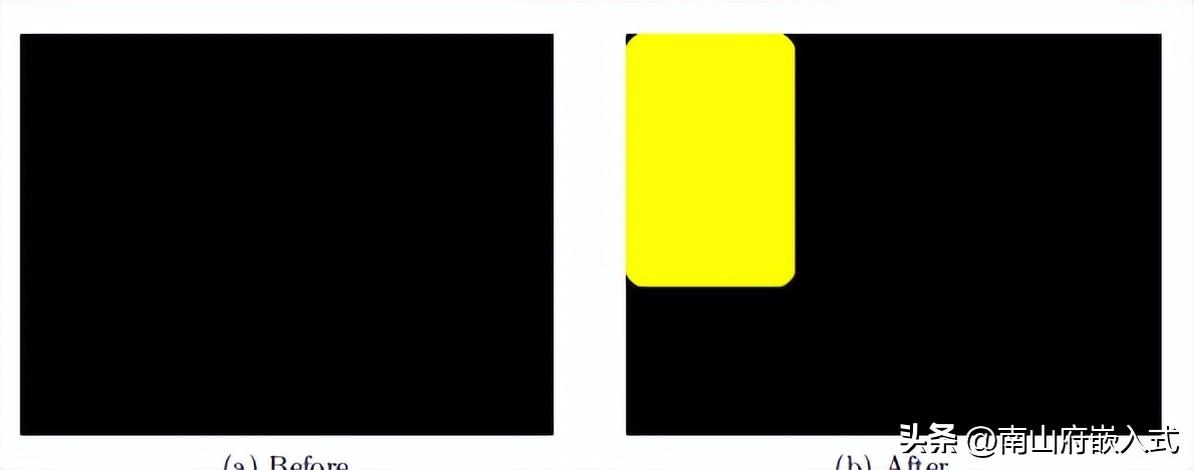

选定的颜色填充矩形区域。

void UG_FillFrame(UG_S16 x1 , UG_S16 y1 , UG_S16 x2 , UG_S16 y2 , UG_COLOR c );

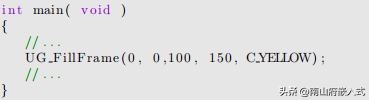

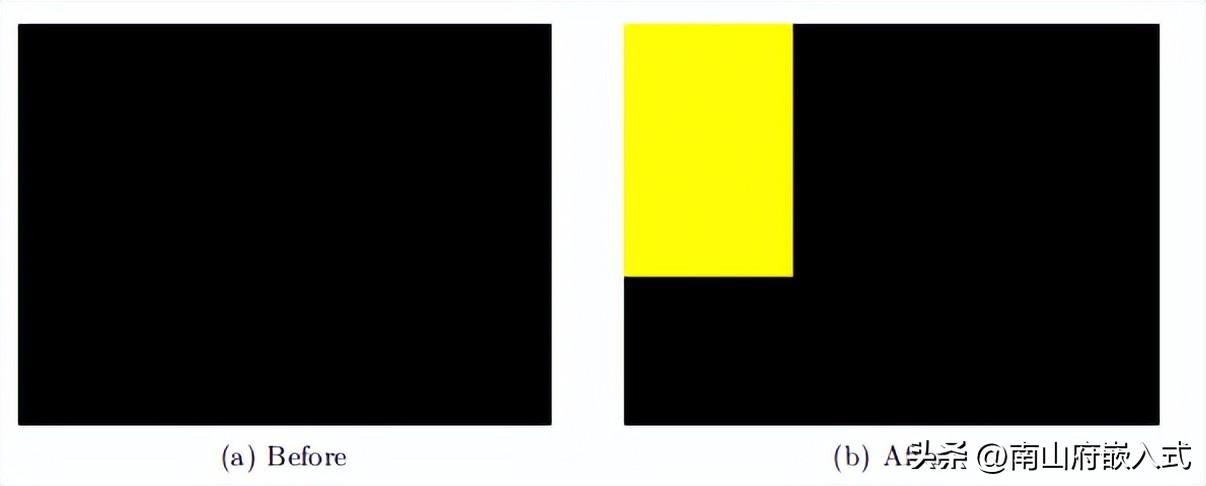

比如我们填充黄色：

同时还支持圆角填充：

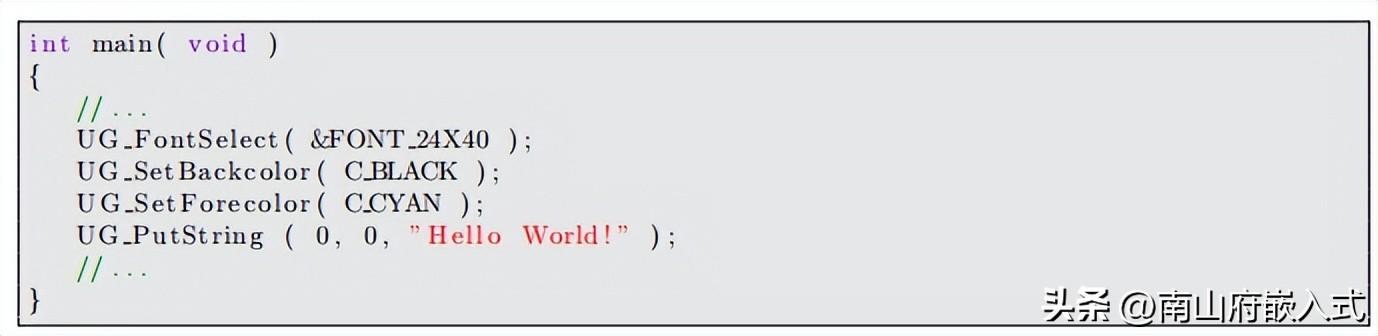

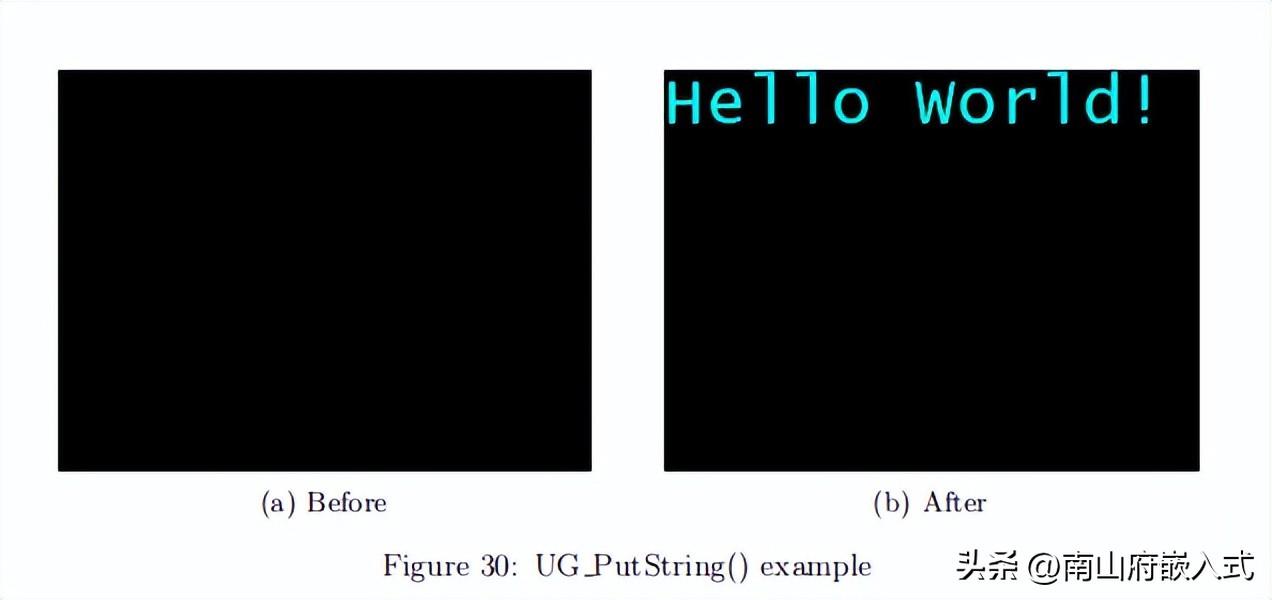

字符颜色显示：如图：

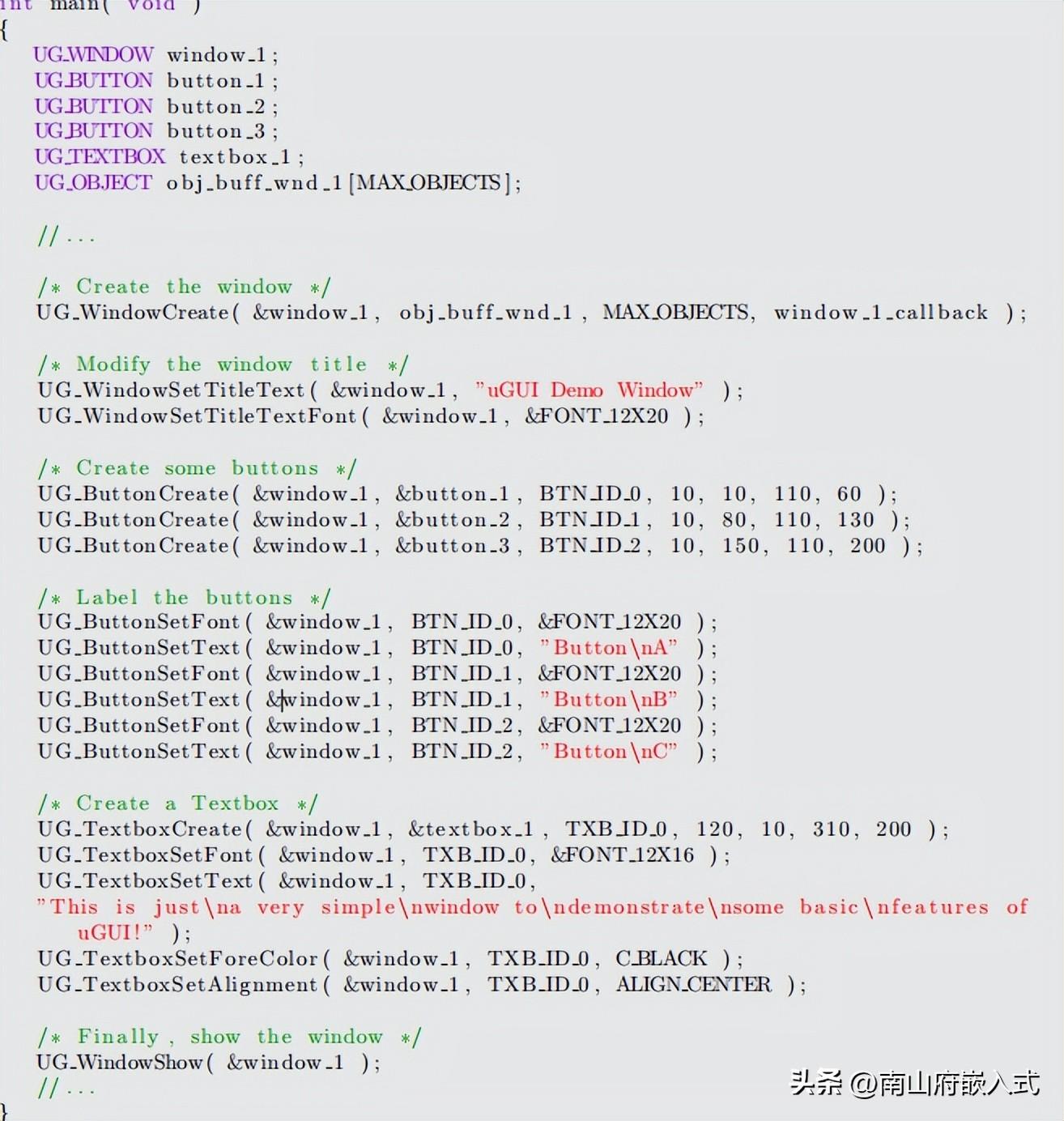

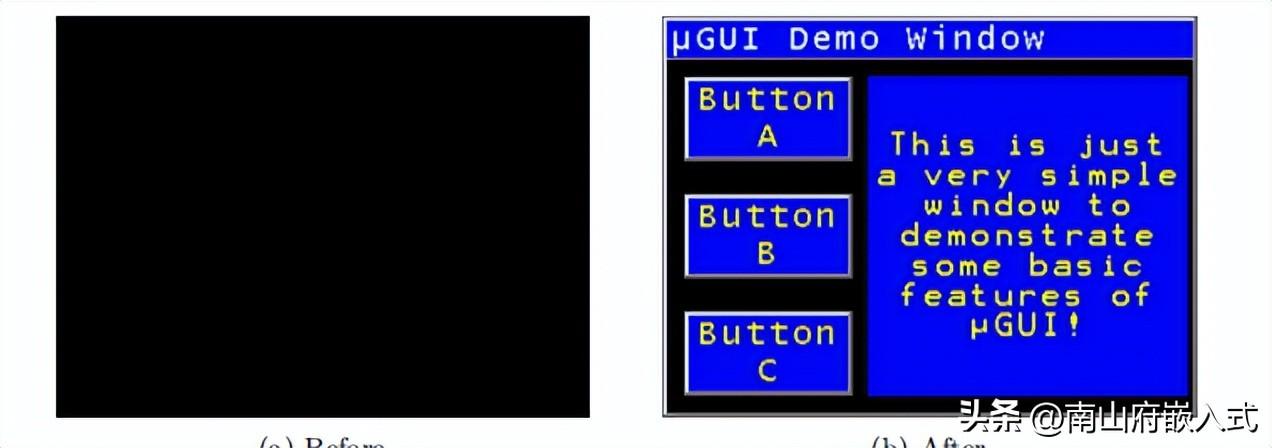

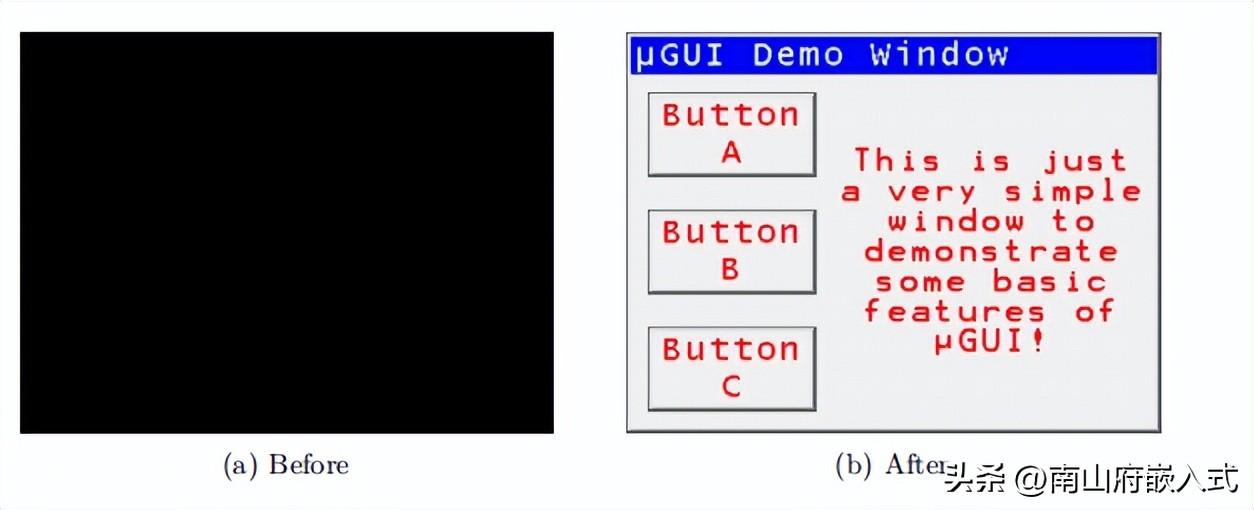

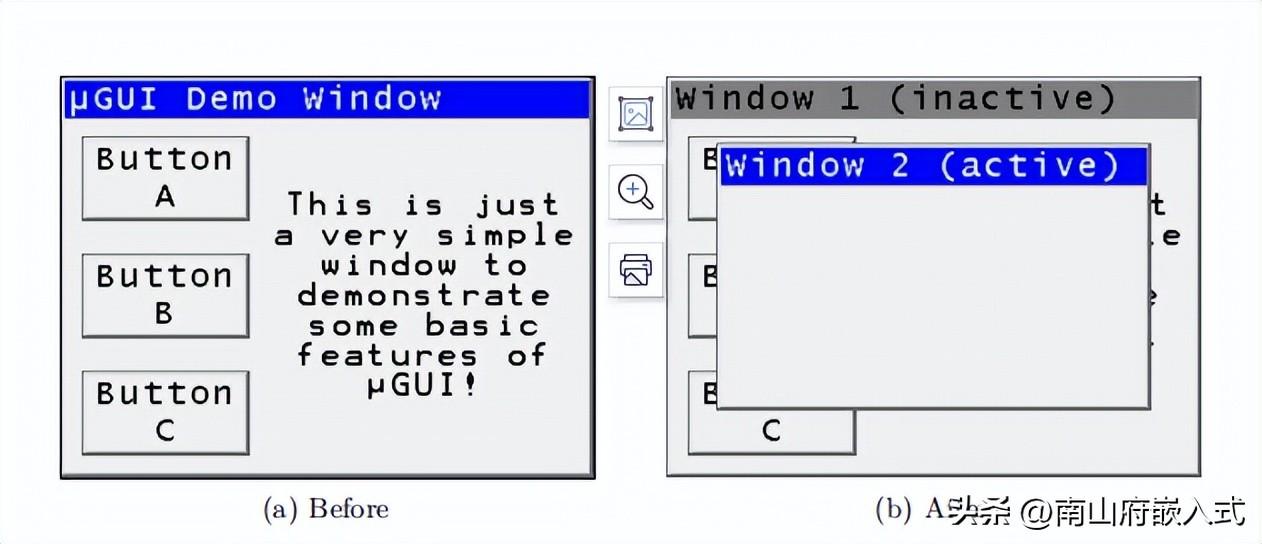

同时还支持窗口等的创建，咱们看一下：

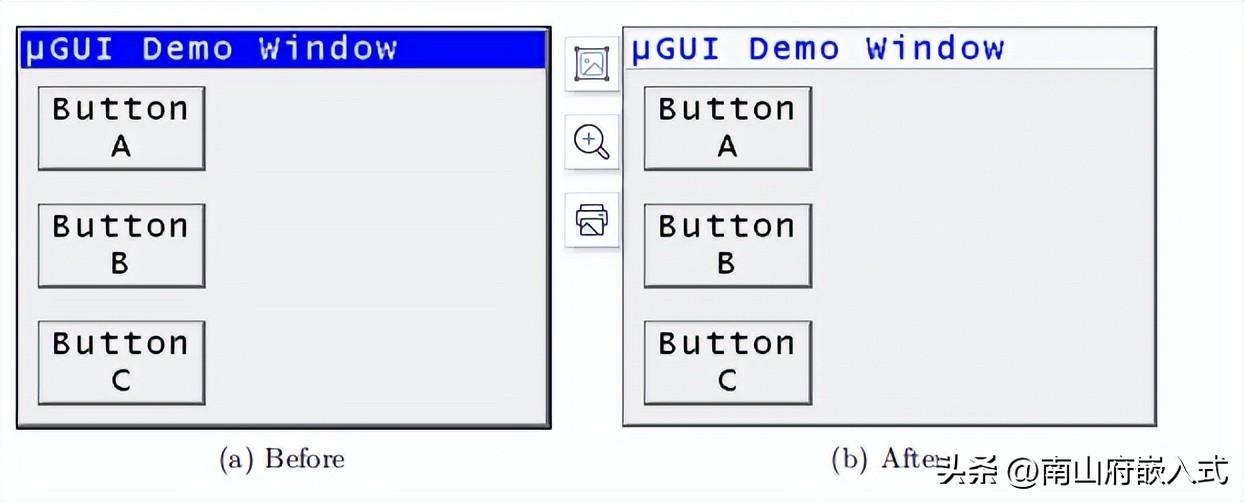

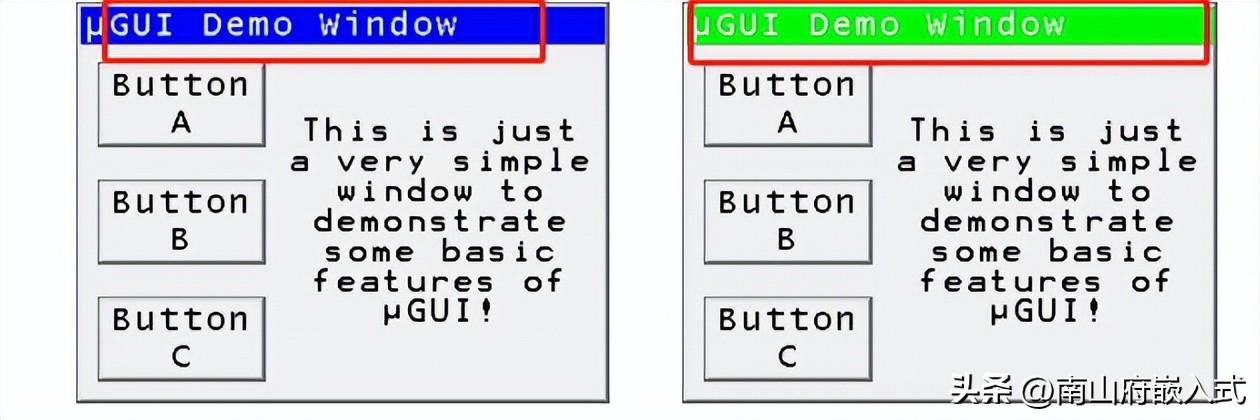

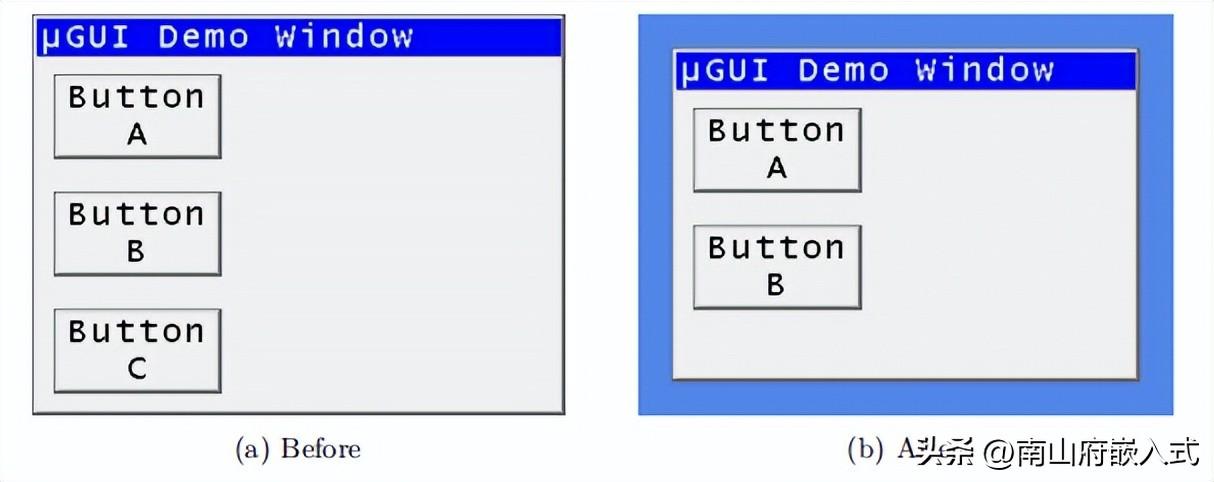

当然能创建窗口也支持删除;同时窗口的颜色、字体也是支持修改的。

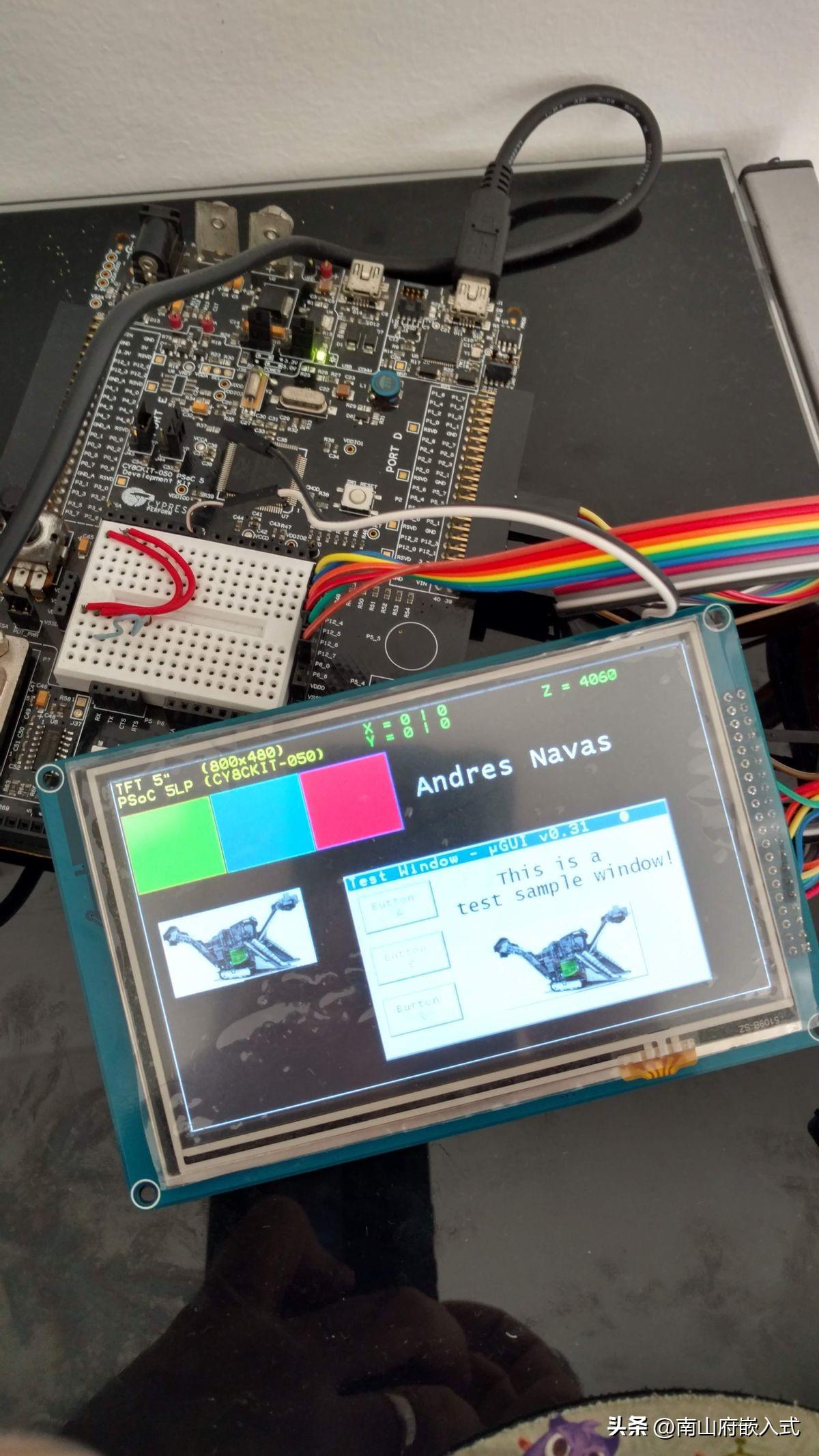

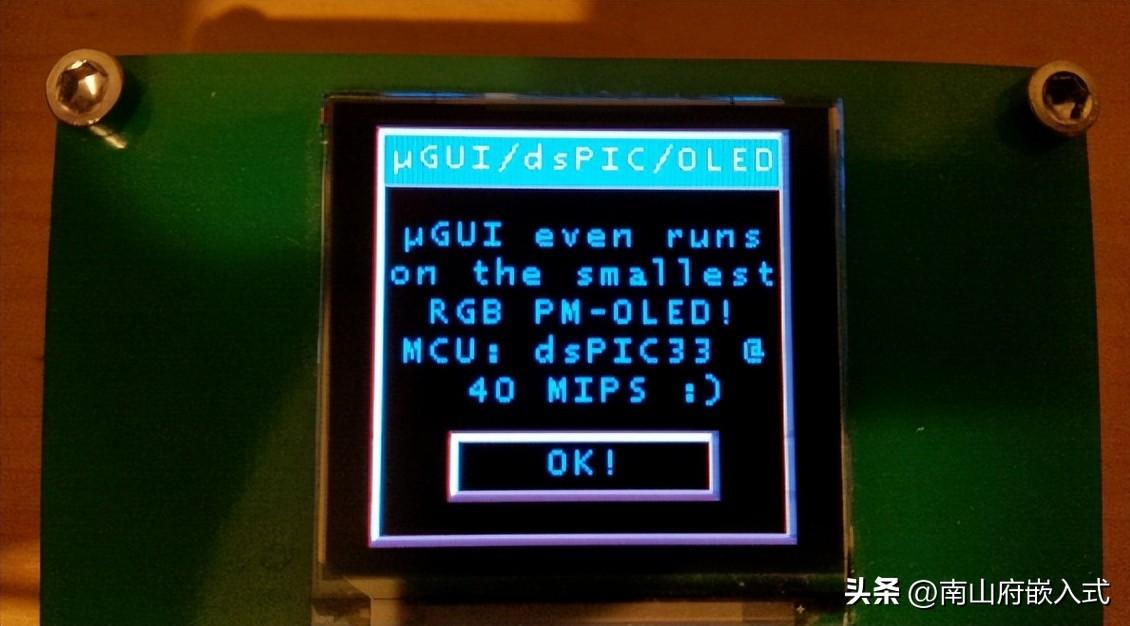

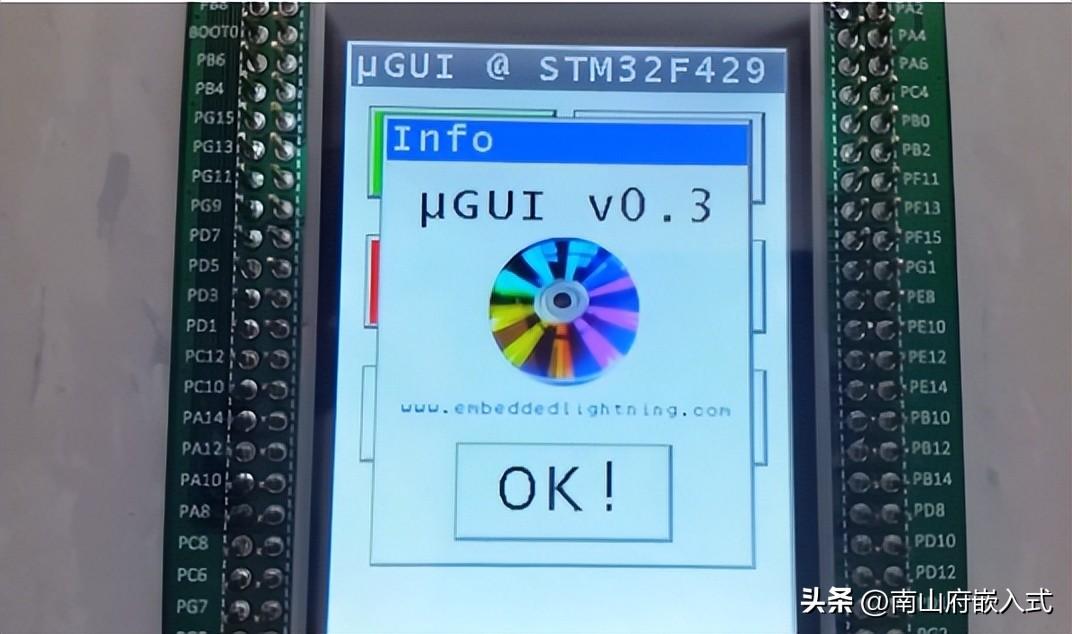

也支持这样的：

是不是感觉回到了98的时代。这个GUI简单，只有一个C文件和一个h文件。

请自取:μGUI

当前主流的小型嵌入式GUI有哪些？

TouchGFX

TouchGFX以界面华丽，流畅以及强劲的TouchGFX Designer著称。

官方地址：

❝

https://www.touchgfx.com/ 。

❞

2018年，正式被ST收购，当前主要用于STM32平台。下面贴几张TouchGFX实际的显示效果：


下面是TouchGFX Designer的软件效果，功能比较强劲，让界面的创建变得比较容易：


关于TouchGFX的介绍就给大家说这么多，更多相关知识可以到TouchGFX的官网去查看。从上面的几张图可以看出，TouchGFX设计的界面效果还是很漂亮的。

TouchGFX在STM32官方探索板或者评估板上面的演示效果：

TouchGFX在STM32F429上面的超炫演示

http://www.armbbs.cn/forum.php?mod=viewthread&tid=8064

TouchGFX在STM32F469上面的超炫演示

http://www.armbbs.cn/forum.php?mod=viewthread&tid=15152

TouchGFX在STM32F769上面的超炫演示

http://www.armbbs.cn/forum.php?mod=viewthread&tid=17901

TouchGFX在STM32H750上面的超炫演示

http://www.armbbs.cn/forum.php?mod=viewthread&tid=94379

Embedded Wizard GUI

Embeded Wizard GUI同样以华丽，流畅的界面和强劲的GUIBuilder著称。

官方地址：

❝

http://www.embedded-wizard.de/ 。

❞

下面贴几张Embeded Wizard GUI实际的显示效果：


独创Chora界面编程语言，让大家的界面编程极其简单，GUIBuilder上面含有非常多的控件，皮肤和主题供用户选择，且支持调试，实际效果如下：


关于Embeded Wizard GUI的介绍就给大家说这么多，更多相关知识可以到Embeded Wizard GUI的官网去查看。从上面的几张图可以看出，Embeded Wizard GUI设计的界面效果还是很漂亮的。美中不足的是Embeded Wizard GUI也是要收费的，具体收费标准看这里：http://www.embedded-wizard.de/pricing.html

Embeded Wizard GUI在STM32官方探索板或者评估板上面的演示效果：

Embeded Wizard GUI在STM32F746上面的超炫演示

http://www.armbbs.cn/forum.php?mod=viewthread&tid=10850

Embeded Wizard GUI在STM32F769上面的超炫演示

http://www.armbbs.cn/forum.php?mod=viewthread&tid=19548

emWin(uCGUI)

emWin属于老牌的嵌入式GUI了，有着20年的历史了，软件架构和功能比较成熟了。关于emWin的介绍可以看我们的第1版emWin教程，第2版emWin教程和第3版emWin教程。

官方地址：

❝

https://www.segger.com/products/user-interface/emwin/

❞

emWin教程第1版

http://www.armbbs.cn/forum.php?mod=viewthread&tid=2932

emWin教程第2版

http://www.armbbs.cn/forum.php?mod=viewthread&tid=19834

emWin教程第3版

http://www.armbbs.cn/forum.php?mod=viewthread&tid=98429

Qt for MCU

Qt官方在2018年的Embedded World上做了F429和F769的展示，但非常卡。2019年8月份的时候带来ST的F7，瑞萨的RH850和NXP的i.MX RT1050视频展示，比之前流畅了很多。

到了2019 Qt峰会的时候，正式发布Qt for MCU V1.0。


Qt for MCU视频展示

http://www.armbbs.cn/forum.php?mod=viewthread&tid=95912 。

Qt for MCU 收费

https://www.qt.io/buy-product/ 。

Crack Storyboard

Storyboard也有一款非常优秀的GUI设计器，能够大大的加速GUI的设计，而且足够绚丽，各种仪表，工控，医疗，物联网等都能很好的支持。

官方地址：

❝

https://www.cranksoftware.com/ 。

❞

当前支持的厂家如下：


Storyboard软件界面效果：


Storyboard Suite 5.0视频展示

视频效果还是比较炸的。

http://www.armbbs.cn/forum.php?mod=viewthread&tid=53640 。

Storyboard收费方式

https://www.cranksoftware.com/storyboard-pricing-licensing 。

Altia GUI

Altia有将近30年的发展史，并且通过了AutomotiveSPICE汽车级HMI的一级认证，这个认证共分为6个级别，0到5级，其中第5级是最高等级。

官方地址：

❝

https://www.altia.com/ 。

❞


Altia GUI的图形开发软件更是极其强劲。有如下三款软件组成：

(1) 人机交互界面集成开发环境 — Altia Design。


（2）自动代码生成工具 — Altia DeepScreen


（3）在Adobe Photoshop中构建交互式用户界面资源 — Altia PhotoProto


支持的硬件平台：


效果展示：


Altia GUI视频效果展示

http://www.armbbs.cn/forum.php?mod=viewthread&tid=30737 。

Altia GUI收费方式

Altia GUI也是收费软件, 具体收费方式要联系要联系他们获取。

μGFX

μGFX也是这几年才发布的嵌入式GUI，界面效果不像TouchGFX那么华丽，不过功能也是简单实用。同样有一款不错的GUIBuilder。

官方地址：

❝

http://www.ugfx.org/

❞

支持的硬件平台，RTOS和显示屏驱动在这里有详细说明：http://www.ugfx.org/platforms.html ，就不单独整理出来了。

下面贴几张μGFX实际的显示效果：


下面是μGFX软件效果：


关于μGFX的介绍就给大家说这么多，更多相关知识可以到μGFX的官网去查看。从上面的几张图可以看出，虽然μGFX界面不够华丽，但还算实用。μGFX也是要收费的，具体收费标准看这里：http://www.ugfx.org/pricing.html 。

ThreadX GUIX

GUIX是微软的高级工业级GUI解决方案，专门针对深度嵌入式，实时和IoT应用程序而设计。微软还提供了名为GUIX Studio的桌面开发工具，该工具允许开发人员在桌面上设计其GUI并生成GUIX代码，然后可以将其导出到目标。

GUIX通过了医疗认证IEC-62304 Class C，汽车认证IEC-61508 ASIL D，工业认证IEC-61508 SIL 4和运输/铁路认证EN50128。表明GUIX可用于安全关键型系统。

GUIX提供了应用案例界面效果展示：

智能家居：


医疗类：


家电：


汽车电子：


工业控制：


LVGL

LittlevGL是一个免费的开源图形库，提供了创建嵌入式GUI所需的一切，具有易于使用的图形元素、漂亮的视觉效果和低内存占用。

「特点：」

强大的构建模组按钮、图表、列表、滑块、图像等先进的图形动画、反锯齿、半透明、平滑滚动多样的输入设备触摸板、鼠标、键盘、编码器等多显示器支持支持同时使用多个TFT或单色显示器多语言支持 UTF-8格式文字编码完全自定义图形元素硬件无关可用于任意微控制器或显示器可裁剪用于小内存（80 KB FLASH，12 KB RAM）操作操作系统、外部存储以及GPU 支持但非必须单帧缓存即可实现先进的图形效果C语言编写以最大化兼容（C++ 兼容）模拟器无需嵌入式硬件就可以在电脑上开始GUI设计教程、示例、主题从而快速GUI设计文档在线及离线免费开源基于MIT协议

LLGUI

玲珑GUI是一套使用简单、低价的单片机GUI解决方案。

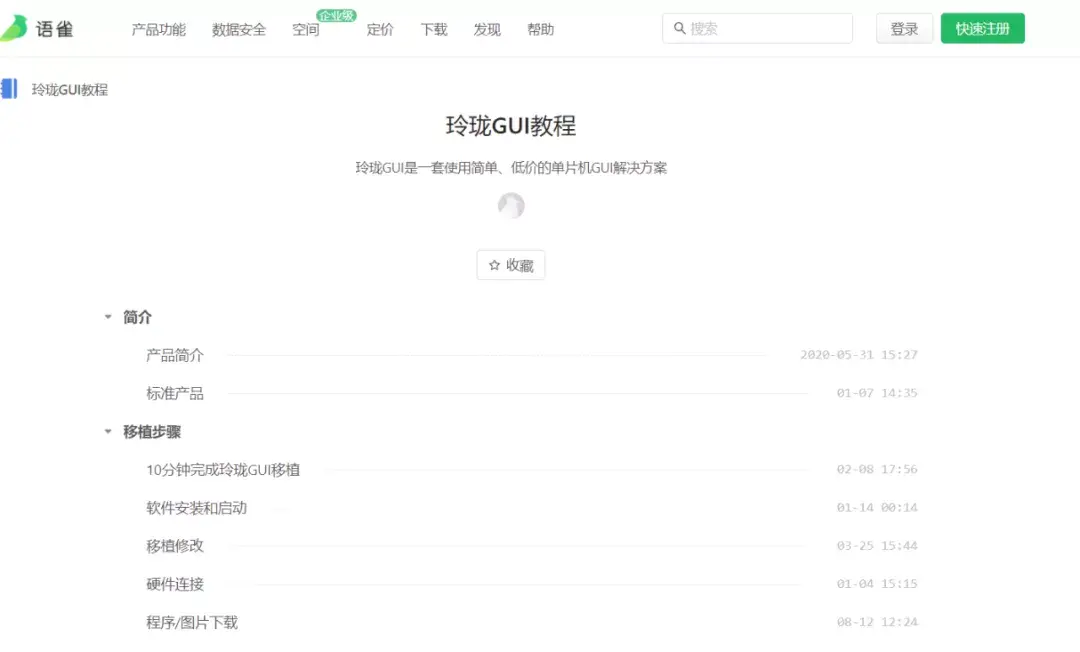

教程：

https://www.yuque.com/books/share/3317aaa7-f47f-4bfd-a4c2-7e64e7f1c4be?#

代替串口屏、组态，降低产品成本，产品软硬件自主可控。配套界面开发软件，图形化编辑界面，生成C代码，直接和用户产品代码结合。配套下载升级软件和bootloader，解决产品升级功能和图片下载问题。

总结

本章主要为大家讲解了几款主流的嵌入式GUI，让大家对当前的小型嵌入式GUI有一个整体的了解，更多关于这几款GUI的知识可以上其官网进行了解和学习。

来源：安富莱

版权归原作者所有，如有侵权，请联系删除。
