51单片机定时器用法之1秒定时程序设计

动画演示

在我们的DIY电子时钟里，需要用到单片机定时器来做秒的显示，说是显示，其实就是实现数码管上“：”点的闪烁。这里初步定义为每秒亮1次，亮0.5秒，灭0.5秒。实现显示秒的功能。这里也可以用DS1302的秒数据来做，但是实现起来麻烦，达到一样的效果，我们追求的是程序越简单越好，所以在此我们用单片机定时器来实现。

我们DIY时钟板子上的单片机为STC15W408AS，单片机自带IRC可调时钟和搞可靠复位，为了降低功耗（工作频率越低，功耗越小），本时钟采用12M的工作频率（烧写程序是在软件上选择），那当定时器工作在12T模式下时，一个机械周期就是1us。

接下来我们就该看看单片机的数据手册了。以下是今天我们需要关注的寄存器：

TCON位定义

TMOD寄存器位定义

T0工作方式设置

TCON为定时器T0和T1的控制寄存器，可以位寻址（直接操作位）；TMOD是T0、T1工作方式控制寄存器，不可以位寻址（只能操作寄存器），高四位控制T1，低四位控制T0；定时器的工作方式由TOMD寄存器中的M1和M0选择，具体如上图。

本例中我们要用T0实现1秒的定时时间，这里我们用T0工作在方式0，也就是16位的自动重载方式（传统的51单片机只有8位的自动重载，需要做高精度的定时时最好用自动重载方式）。我们不需要外部中断来开启定时器，所以GATE位=0，T0工作在定时模式，CT=0，所以我们TMOD寄存器的值为0x00；在TCON寄存器里和T0相关的位有TF0和TR0；TF0=0：T0中断标志位，当定时器中断产生是，TF0自动置位，CPU相应中断后硬件自动清零；TR0=1：开启定时器，相当于定时器的开关。

除了这些寄存器外，定时器溢出后，也会产生中断，所以还需要去设置中断部分：

EA=1:，开启总中断，相当于中断总开关；ET0=1；开启定时器T0中断，相当于中断的子开关，只有中断的总开关和相应的子开关都开启后，CPU才能相应中断信号，具体请看中断部分数据手册。我们用的STC15W系列单片机属于增强型单片机，为了和传统51单片机兼容，还专门设有一个寄存器AUXR，此寄存器可设置T 0工作在1T还是12T模式，此处我们让T0工作在12T模式下，AUXR=0x00。最后就是定时器的初值寄存器了，我们需要定时的时间是500ms，16位的定时器再12M频率下最大定时时间为65535us，而我们需要的是500ms,明显达不到，那我们就需要做组合定时的方式，这里我们设定定时器的中断频率为10ms，那我们中断1次后在中断函数里将某个变量加1，当变量加到50的时候就是500ms,当变量加到100的时候就是1s了。这就是我们实现1s定时的思路。

具体实现程序如下：（因头条原因，代码图片无法加入，需要请移步关注微信公众号）

如上图中程序所示，定时器初始化时设置T0位16位自动重载模式，工作在12T模式，初值10ms，开启定时器，开启中断。这样定时器就工作了；在定时器中断函数里，每次进入中断后我们就给变量T_a自加1，当变量小于50的时候（小于500ms），让D=1（D即为我们电路中控制秒显示的那两个点，高电平有效），大于50小于100的时候D=0，关闭秒显示。这样一来就实现了秒显示在1秒内亮500ms,灭50ms了。上图中中断函数名后面的interrupt 1这是中断函数的入口地址，C语言中叫中断号（为小白说明，老司机略过），具体的个中断对应的入口地址对照表如下图(部分)：

中断号对照表

单片机的顺计时倒计时定时控制器系统设计和制作过程介绍

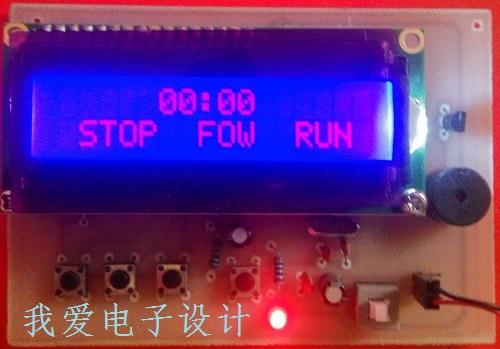

一、单片机的定时控制器小制作简介
