单片机输出PWM脉冲的两种方法

51单片机没有PWM输出功能,可以采用定时器配合软件的方法实现,对精度要求不高的场合是非常实用的。采用高速光隔6N137输出,并将PWM的信号倒相。

本文引用地址:http://www.eepw.com.cn/article/201609/296668.htm

一、 工作原理

二、PWM输出

1. 固定脉宽PWM输出

用T0定时器完成PWM输出,脉宽固定为65536μs。T0定时器设置成16位定时器,PWM波形如图2所示。

程序清单:(12MHz)

PwmData0 ;T0定时t1的初值(字)

PwmData1 ;T0定时t2的初值(字)

PwmF     ;PWM输出标志

;***************************

setb tro ;启动T0

……

T0Int:;T0中断服务程序

JB PwmF ,PwmOutH

;PWM输出未完成返回

Mov TH0,High(PwmData0)

Mov TL0,Low(PwmData0)

Setb tr0

Setb PwmF

Clr p1.0 ;PWM输出脚

reti

PwmOutH:Setb p1.0

Clr tr0

Mov TH0,High(PwmData1)

Mov TL0,Low(PwmData1)

Setb tr0

Clr PwmF

reti

说明:在主程序中计算PwmData0、PwmData1的值。

2. 可变脉宽PWM输出

用T0定时器控制PWM的占空比,T1定时器控制脉宽(最大65536μs。)

T0、T1定时器设置成16位定时器。

程序清单:(12MHz)

PwmData0 ;T0定时t1的初值(字)

PwmData1 ;T1定时T的初值(字)

;***************************

setb tro ;启动T0

setb tr1

……

T0Int:Clr tr0   ;T0中断服务程序

setb p1.0 ;PWM输出脚

reti

T1Int:Clr p1.0 ;T1中断服务程序

Clr tr0

Clr tr1

Mov TH0,High(PwmData0)

Mov TL0,Low(PwmData0)

Mov TH1,High(PwmData1)

Mov TL1,Low(PwmData1)

Setb tr1

Setb tr0

reti

说明:在主程序中计算PwmData0、PwmData1的值。

esp8266教程:定时器之PWM

esp8266教程:定时器之PWM

PWM是什么?

PWM即脉冲宽度调制(Pulse width modulation,PWM)技术,在单片机中PWM一般可以用来调节,led的亮度的高低,显示屏的亮度的高低,直流电机速度的快慢。PWM是什么?PWM其实是一个方波,我们可以调节方波的频率和占空比,从而达到调节led亮度的效果。![图片名称](pic/1.png)

上图是一个方波,周期一样,但是占空比不一样,如果我们将这个方波接到led上即可驱动led的亮度。这是什么原理呢?大家可以看到上面的方波占空比分别为25%、50%、75%。占空比是什么意思就是高电平的时间除上周期,一个周期就是高电平的时间加上低电平的时间,比如占空比为25%就是高电平的时间除上周期的时间。

esp8266的PWM

esp8266没有硬件的PWM模块,不能像STM32的单片机那样配置好定时器之后就可以在IO口输出PWM方波,esp8266是使用高精度的定时器加上软件模拟PWM的方法,所以精度有限,由 FRC1 在软件上实现,可实现同频率、不同占空⽐的多路 PWM,可⽤来控制彩灯、蜂鸣器和电机等设备。* FRC1 是⼀个 23 bits 的硬件定时器。* PWM 的特性如下所示。* 使⽤ NMI(Non Maskable Interrupt)中断,更加精确。* 可扩展最多 8 路 PWM 信号。* 小于14 bit 分辨率,最⼩分辨率 45 ns。* ⽆需配置寄存器,调⽤函数接⼝即可完成配置。

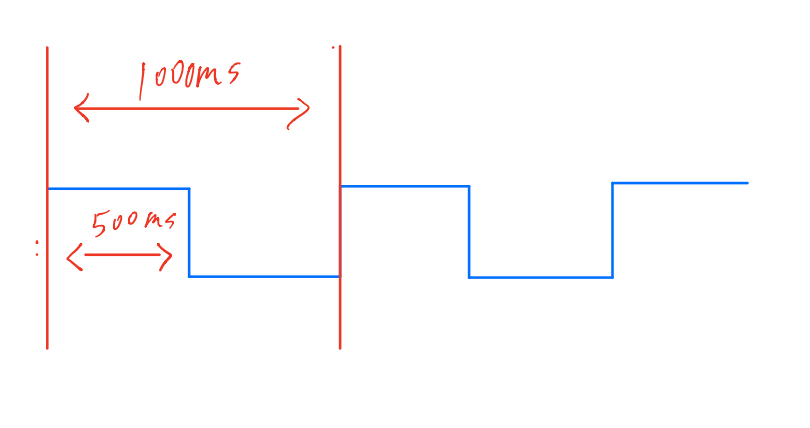

PWM的一些基础知识

上图是一个方波,PWM我们关系几个知识点,就是频率,还有占空比。周期:T = 高电平+低电平的时间。频率:HZ = 1/T。即是周期的倒数,比如周期为1s,频率就是1HZ,周期为0.5s,周期就是2HZ。

占空比(duty cycle): duty = 高电平T / 周期T。

PWM控制电机速度的原理

MCU的GPIO的电平是3.3V,我们使用MCU输出PWM方波,幅值3.3v的PWM方波经过电机驱动芯片后会将方波放大为12V的PWM方波,12是因为电机驱动的电源就是12V,放大的幅值和电机驱动芯片的电压有关,具体可以参考电机驱动芯片的手册。为啥需要经过驱动芯片,因为是MCU的IO口的电平只有3.3V,驱动电机的能力有限,所以需要放大到12v。MCU可以通过修改PWM的duty,就是占空比可以实现调节电机速度的作用,原理是高电平的时候有电机两端有12v的电压,所以电机开始转动,通过调节占空比就是调节12V导通的时间长度,时间越长速度越快,如果占空比为0,电机慢慢地会停止转动,如果占空比为1,那么电机全速转动,占空比为50%,电机以50%的速度进行转动。
