自学单片机第十七篇：焊一个单片机最小系统

学了这么长时间，基本算是入门了，如果有人问会不会单片机，我们可以自信地说一句，会那么一点。哈哈。当然单片机的学习，还是要动手操作的，没有实战，一切都是过眼云烟。我们就是朝着改变生活去的，靠软件是不行的。前边我们也测试了软件有时也有完不成的地方，这就需要我们实际操作了。有些同学没有单片机最小系统，又不想买，那么我们今天尝试着自己焊一个，由于需要看孩子，所以时间紧迫，就不管什么美观不美观了，先焊出来再说，电路图也不看，搞起来。

编写文章时，早已焊接完工。

首先是准备材料：

单片机一片：STC89c52RC，其他品牌也可以，这个必须有，不然没得玩，某宝大概1元一片。

单片机底座：DIP40的，没有也可以，就是后期更换单片机比较费事，我们可以不用，直接焊接。只要稳就好。

PCB洞洞板一片，大小得装得下单片机。

总开关（可保持的，实在没有也可以）、复位按键（点触型，可以不要）、晶振（随意找个就成，当然11.0592M最好，12M也可以，频率可高可低，但是得有）、瓷片电容（这个找两个30PF以内的，大了不行）、指示灯（用于指示电源是否接通的，要是没有也可以，盲刷）、跳线（可以用一般导线代替）、焊丝（粗细随意，活儿好就不是问题）、助焊膏（有松香也可以，我们只是焊接一个大阵脚的元件，助焊膏不影响大局，没有它，你基本就能把单片机焊废）、电烙铁（我们出征的武器）、直插排针（有了就好，没有的话，焊接上导线，到时候自己接线也可以）。

准备好这些东西，我们就开始工作了，为了赶进度，中间没有拍照，就到最后焊电容时，拍了一下，供大家参考，由于是单手操作，所以操作方法可能跟大家有出入。

焊接元件，首先是把元件安放到合适的位置，然后对引出线进行处理。长的可剪掉或者作导线用。

给烙铁上锡，我是单手焊的，你们可以双手焊，一手持丝一手焊，但记得，烙铁要能沾锡，不沾锡的就要处理下。我的焊丝带松香，所以有烟。

焊前要在焊点上抹助焊剂或松香。不然有些你把板子焊穿也焊不上。

先让焊笔接触元件，然后送丝，少上锡，不然会连起来的。

然后按原理图焊上所有部件。由于时间原因，我仅焊上了两排插针，因为刷程序要用。

这是正面布局。还好吧，不算很乱。主要是功能可以用就好。

这是一个下载接口，记得是当时双十一用红包免费买的，还好用着。

我把线都连上，写下程序看看，希望能写进去，不要出问题。

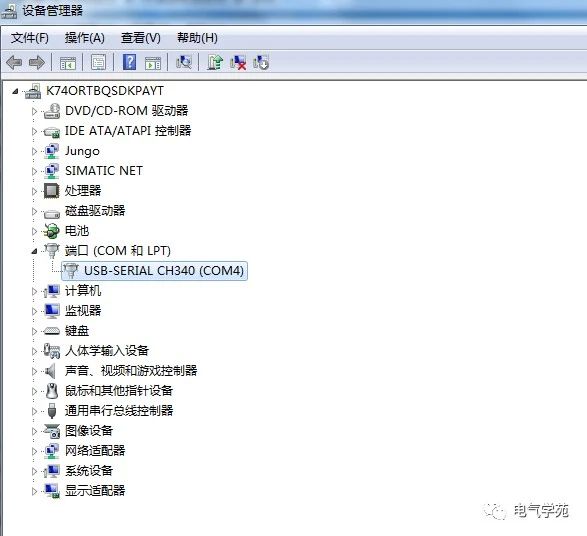

首先查看下下载器的COM口端口号，接下来下载要使用。

然后我们打开下载软件，这个软件，如果需要可以私信我，也可以直接到官网去下载，免费的，可以下载旧版本，因为如果购买的单片机比较老，新的下载器就不容易下载成功。

选择好文件，然后看下COM口是否正确，其他的不用更改，直接点击下方的下载，此时，单片机不要上电，等待软件提示。

当提示为单片机上电时，直接上电即可，如果是自己接的线，下载前把电源线正极先去掉，提示上电时，再连接上即可。为了方便，最好还是接一个电源总开关。我的程序比较小，所以一秒就下载完毕了。由于我没有焊接输出的插口，所以没法测试，但是既然下载成功了，那么可以预见的是，程序已经进入芯片，接下来就是调试的过程了。如果我把周围的插针焊接完成，那么就可以测试元件了。

以后有时间再完善吧，希望大家也能动手焊接一个自己的板子，体会不一样的喜悦和自信。学习单片机，不仅我们的程序是从一个一个代码走来的，我们的电路板也可以自己一点一点组装起来。这样，再看见电路，就能如数家珍了。

大家有什么问题或建议可以留言和私信我哦，共同学习，一起进步。

更多多内容，欢迎关注百家号：小亮谈电气。微信公众号：电气学苑。

单片机学习指南

队长 路飞的电子设计宝藏 7月26日

鉴于原文只介绍了51单片机的学习路线（当时STM32刚兴起），与当前流行的STM32等高端单片机相比，显得有些落后，所以笔者更新了此文。

一、51和STM32的区别。

STM32比51主频高、RAM大、FLASH大，那么STM32能处理的事情就更多了。

STM32外设比51多，如：CAN、USB、FSMC等，能让你省点芯片。

STM32有固件库，不再需要看着手册，查寄存器来写代码，网上也有很多例程。

众多优势让STM32成为大众化、主流单片机，所以必须从51过渡到STM32的时代。

二、内核与外设。

外设就是外部的设备，如：GPIO、ADC、IIC、UART、SPI等。

内核就是内部的核心，如：ALU算术逻辑单元、流水线、指令集等。

51的内核仍然叫51。STM32的内核有Cortex M0、M0+、M3、M4、M7等。

因为ARM Cortex系列的芯片分为高端的A系列，中端的R系列、低端的M系列，所以STM32有好几种内核。

三、如何从51过渡到STM32？

尽管51有那么多的不好，但是低成本依然是它的优势。一片OTP（一次性编程）的51低至0.3毛，它适用于众多家电产品。

所以并不能以单纯的技术崇拜而把51贬得一无是处。只不过，我们需要掌握更多的技术，以适应不同的工作环境。

既然要从51过渡到STM32，那么停留在51的时间不宜太久，掌握基本的定时器、串口，就可以转到STM32上来了。

有的学校先教汇编，再教C，但我认为，先学C，再到汇编会比较好，因为汇编枯燥难学，导致单片机还没用起来，兴趣就消减一大半了。正如linus那句话，你得先学会使用它。

一、首先掌握C语言语法。

单片机用的C语言叫C51，C51除了标准C的语法之外，还特意为单片机增添了几个语法而已，没有很大区别，那么我们可以装个VS（别再用VC6.0那个老掉牙的IDE啦）然后，随便找本语法书抄代码，模仿写，不看书做出课后习题就可以了，其中流程控制（包括if,for,while,switch等）以及指针和结构体都是需要掌握的。推荐看视频《边用边学C语言》。

二、少量的实践。

接下来，你可以买一块单片机开发板来做一些小玩意了（只买一块开发板56元即可，不必浪费太多钱），譬如：摇摇棒，光立方，密码锁，超声波测距，红外摇控等等（很多新奇有趣的小玩意都可以在论坛找到）。当然，也不需要每个都做，我们可以选一些差异性较大的来做，这样升级会快一些。推荐视频《十天学会单片机》，也可以看开发板配套的视频，教材《单片机c语言程序设计实训100例——基于8051+proteus仿真》。适当的做几个就行，不要在这个阶段停留太久，重点掌握定时器和串口。

三、养成良好的编码习惯。

在《十天学会单片机》里会出现众多不怎么好的代码，但是我们不能一下子写出优秀的代码，必须有个过渡期，所以建议大家先看郭大侠的视频。那么如何写出高效而且可读性好的代码呢？这里只提到一点，不要用拼音来命名变量或者函数名，像int shi,fen,miao;这些都是不良的编码习惯，必须全部使用英文命名。推荐的做法就是多参考大神们写的代码，在百度文库或者各大电子论坛都可以看到很多优秀的代码。此外，推荐《从单片机初学者迈向单片机工程师》、《MISRA C标准工程师笔记》、《C语言编程规范》、《C51代码风格》。

四、了解汇编语言。

单片机工程师又叫固件工程师，因为他们写的代码都是跟寄存器打交道，而寄存器又可以直接控制硬件，处于最底层的软件而且不用经常改动，所以叫固件。这部分需要数电、模电的基础才好理解，所以在大学都是先教数电、模电再教单片机的。现在你要用汇编语言来玩单片机，你会发现汇编比较棘手，写出来的代码可读性差、可移植性差而且很难维护，但汇编即让你很清晰地感受到单片机是如何工作的，以及理解C语言指针的原理。不过，我们不需要钻研汇编语言，只需要有所了解，比如，精准的延时。

一、编译、编辑、版本控制器。

由于STM32的固件库中，函数名、变量名都是很长，我们不可能逐一输入，这就需要用到先进的工具。

1、编译器。仍然使用keil编译代码。

2、编辑器。编辑器就是写代码的工具，因为keil的代码补全、提示都很差，所以要用其它工具来写代码。这就得开两个软件，一个写代码，一个编译代码。虽然这样有点麻烦，但是相对于输入那一大串函数名来比，不算什么。推荐VS、Eclipse(C/C++版本)。不推荐使用source insight（功能不够强大）。

3、版本控制器。这个东西就是用来备份代码的，不要再用压缩包了。推荐git教程。

二、学会固件库。

有了上一步的准备工作之后，先买一块STM32开发板，带仿真器，248元。这里下载代码可不像51那些，用串口就能下载的了，得另外用一个仿真器。

这里的仿真器有ST link、Ulink等，不推荐使用J link。而仿真器的接口有JTAG和SWD，推荐使用SWD，接3根线就可以了。

推荐教材《STM32开发指南库函数教程》，也可以看开发板配套的视频。这里要掌握STM32的外设，如：ADC、RTC、CAN、IIC、SPI、UART、DMA、SDIO、IAP等。

三、自制PCB。

数电、模电基础差的，需要先补充点理论再来。然后下载一个Altium Designer6.9，看《Altium Designer视频教程》。根据自己感兴趣的小玩意来做一块PCB。画好之后先发到群里，让大家指导一下，然后再发到嘉立创打样，很便宜的，而其它材料则到淘宝上买。主要掌握焊接、维修、原理图、PCB等基本功，自己多动手就能掌握的。

四、单片机外面的世界。

就算你现在能玩转单片机，但也只是打开了一扇小小的窗户而已，下面你可以选一个方向，但是工作中可以会用到几个方向的知识，反正尽量多学点。

1、嵌入式操作系统。不推荐用51单片机跑系统。而STM32可以跑ucos II、ucos III、free RTOS、coos、RT-Thread、RTX等。推荐学ucos II，教材是任哲的《嵌入式实时操作系统ucosII原理及应用》，只要掌握一种嵌入式操作系统，其它都可以触类旁通。移植系统时，会用到汇编。推荐学习free RTOS或者RT-Thread。

2、ucgui/STemwin、Touch GFX。STM32可以通过FSMC接口来驱动TFT LCD屏，这里要用到图形界面库，可以学STemwin，STemwin其实就是ucgui，推荐《STemwin开发手册》，也可以学习Touch GFX。

3、上位机。使用单片机采集信号送到PC机上，而PC机需要一个上位机来控制单片机，这个上位机可以用Labview、C++、C、JAVA、甚至是HTML5来写。其中最常用的是单片机跟PC机的串口通信，上位机建议用C或者QT来写，尽管还有很多企业用MFC(C++库)，但是上手比较难，不推荐学MFC。推荐的教材是《C#入门经典》、《QT简介》。

4、数据结构和算法。推荐的教材是周航慈的《嵌入式系统软件中的常用算法》、《数据结构课件》。

5、接口应用。单片机的内部资源比较少，很多时候需要外接一些芯片、传感器。这里需要到用模电、电子测量、计算机网络等知识。推荐的教材是陈尚松等著的《电子测量与仪器》和谢希仁的《计算机网络》。此外，还会用到一些通信模块，比如Zigbee、WIFI、蓝牙、NB-IOT、433模块、NRF24L01、RFID智能卡等，有兴趣可以弄一下，这些都是比较实用的技术。

五、其它问题。

1、单片机的代码是如何运行的？

推荐看《计算机组成原理》。

2、FPGA。

可以参考本博客的《如何学习FPGA》。

3、嵌入式。

很多电子专业的学生就感觉嵌入式很难，那是因为嵌入式涉及很多计算机领域的知识，而这些知识很多是电子专业不开课的，基本功没过关，学起来肯定吃力。具体的学习路线可以参考本博客的《如何学习嵌入式软件》。

4、硬件设计。

可以参考本博客的《如何学习硬件设计——理论篇》、《如何学习硬件设计——实践篇》。

5、开发板的选择。

这里推荐的开发板都是一整板（上面的链接并非广告，只是确实有人不会选开发板才给出来的），里面有很多芯片的。不推荐一个核心板留了很多接口，每个接口都要另外买一块小板，这种板叫子母板，一个母板不贵，但是子板很多，买多几块就花很多钱，而且子板很小，容易丢。

6、为什么学生很难定方案？

因为学生积累的东西并不多，考虑的不那么周全，很多知识似懂非懂，难以制订方案。这时要多接触新事物，只要积累的多，就自然而然的能出方案了，不用太急躁。

7、MDK。

Keil有51版本和ARM版本，其中ARM版本的Keil又称为MDK。

8、stm32 cubemx。

cubemx可以自动生成配置代码，虽然很方便，但不建议初学者使用，会让你懒得不想写代码。

9、为什么编译没问题，下载到单片机却不对？

编译没问题，说明语法没问题，但不能表明逻辑、功能是正确的。

10、为什么网上都有那么多代码可以复制粘贴，还要自己写代码？

因为网上能找到的代码很多，而网上找不到的代码却更多。

11、proteus及multisim仿真。

proteus很适合仿真单片机，但是仿真的效果不能替代实物，一切以实物为准。

multisim适合在学模电时，做一下仿真，以帮助理解电路。

12、为什么有的STM32开发板可以用串口下载代码，还需要仿真器吗？

STM32有个IAP的功能（又称为远程升级），可以用任意的接口来下载代码，但是这种方法是建立在芯片本身有IAP的代码，才可以使用。

在一个没有任何代码的芯片上，不能使用串口下载代码，这时，必须使用仿真器。

13、单片机不就是C语言嘛，还需要学单片机原理？

在工程上会遇到单片机内部资源的调度、IO口的电气特性、带宽等问题，你不懂单片机原理是解决不了这些问题的。

14、单片机的汇编和微机原理的汇编。

微机原理讲的是PC机中x86架构的汇编，和51单片机的汇编是有区别的。不要看错书。

而51单片机的汇编和STM32的汇编也是有区别的，51的是CISC架构，而STM32的是RISC架构。

15、除STM32以外的高端单片机品牌。

有NXP的LPC、新唐、GD32(高仿STM32)、英飞凌、TI的MSP430、Microchip的PIC、瑞萨、ADI、Maxim（美信）、三星。

16、其它单片机品牌。

合泰、辉芒、松瀚、海尔（东软）、STC、义隆、新茂、中颖、ABOV（现代）、Megawin（笙泉）、晟矽微、HOLTEK（盛扬）、九齐、佑华、灵动微。

————————————————

版权声明：本文为CSDN博主「队长-Leader」的原创文章，授权转载
